Опель Астра. Замена модуля рулевой колонки (CIM)







  Отсоедините аккумуляторную ба­тарею.

  Снимите рулевое управление.

  Снимите нижнюю облицовку руле­вой колонки, отвернув 5 болтов креп­ления (стрелки на рисунке 5.14).

  Снимите панель замка зажигания (рис. 5.14).

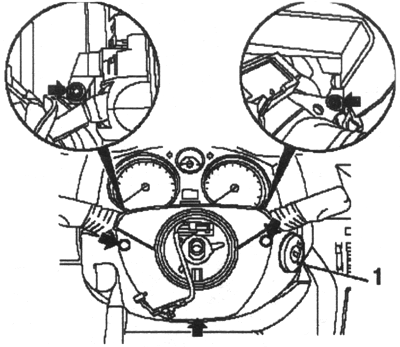

Рис. 5.14. Снятие панели замка зажига­ния:

1 — панель замка



  Снимите колонку модуля (CIM), от­вернув 3 болта крепления.

  Отсоедините держатель жгута про­водов (стрелка) и отсоедините разъ­ем жгута проводов (рис. 5.15).

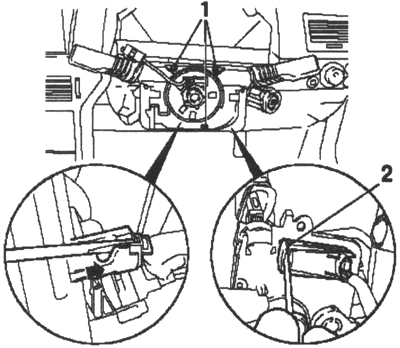

Рис. 5.15. Снятие модуля:

1 — болты креп­ления; 2 — разъем жгута проводов



ПРИМЕЧАНИЕ

  Контактный модуль нельзя перекручивать после снятия. При снятии иустановке, убедитесь в том, что метки (стрелки) расположены друг напротивдруга, как показано на ри­сунке 5.16.

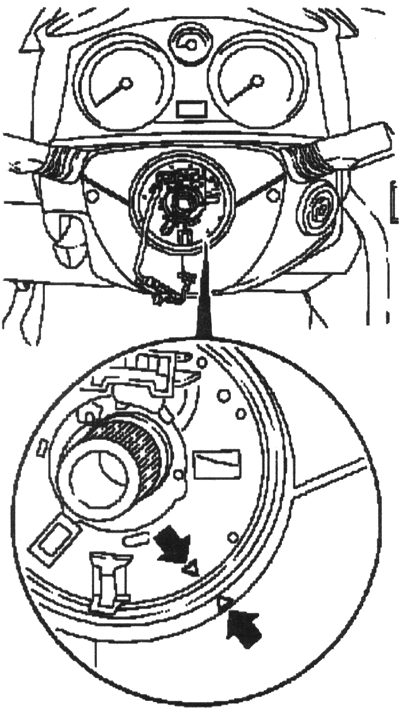

Рис. 5.16. Метки совмещения для уста­новки модуля



  Установка



  Установите модуль колонки (CIM).

  Подключите и заблокируйте разъ­ем жгута проводов и закрепите жгут проводов в держателе.

  Затяните 3 болта крепления.

  Присоедините нижнюю облицовку рулевой колонки.

  Установите розетку замка зажига­ния и затяните 5 винтов крепления.

  Установите рулевое управление.

  Подключите аккумуляторную бата­рею.

ПРИМЕЧАНИЕ

  При замене блока управления, по­сле подключения блока управления выполните программирование с по­мощью прибора ТЕСН 2.

  Запрограммируйте энергозависи­мую память.
