Опель Вектра Сигнум, Ц. Системы охлаждения двигателя, отопления салона и кондиционирования воздуха
Общие параметры

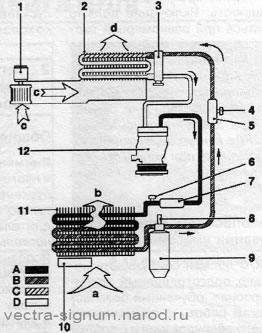

Усилия затягивания резьбовых соединений, Нм 1. Все модели рассматриваемых в настоящем Руководстве автомобилей оборудованы работающей при избыточном давлении системой охлаждения двитателя с термостатическим управлением циркуляцией рабочей жидкости. Церкуляция жидкости обеспечивается постоянно функционирующим при работе двигателя водяным насосом, закрепленным на блоке двигателя. Привод насоса в зависимости от модели двигателя осуществляется посредством мультиреберного или зубчатого ремня или цепи. Поток жидкости омывает районы расположения каждого из цилиндров в блоке, после чего направляется в заднюю часть двигателя. Проложенные в литье блока и головки цилиндров охладительные каналы обеспечивают интенсивное охлаждение впускных и выпускных портов, районов установки свечей зажигания и направляющих втулок выпускных клапанов. 2. Система охлаждения может функционировать в одном из трех режимов. На первом этапе, при запуске двигателя, пока температура охлаждающей жидкости не поднялась выше определенного значения, охлаждающая жидкость циркулирует по малому кругу, из которого исключен радиатор. По мере прогрева жидкости открывается клапан включенного в тракт системы термостата и в контур циркуляции включается радиатор. Жидкость проходит через радиатор сверху вниз и охлаждается в результате обдувания ребер радиатора наружным воздухом. При постоянном движении автомобиля на передних и высоких скоростях движения, как правило, потока встречного воздуха достаточно для нормального охлаждения жидкости. При определенном увеличении оборотов двигателя, а так же по достижении температурой охлаждающей жидкости очередного контрольного значения, активируется регулируемый электровентилятор системы охлаждения, нагнетаемый которым дополнительный воздушный поток в значительной мере повышает эффективность функционирования теплообменника радиатора. Момент включения вентилятора и число его оборотов определяются прибором управления двигателя (ЕСМ) с помощью данных, получаемых от датчика температуры охлаждающей жидкости. Включение вентилятора производится через одно или несколько реле. В зависимости от типа двигателя и комплектации на автомобиль могут устанавливаться 1 или 2 вентилятора. 3. Система охлаждения имеет герметичную конструкцию и плотно закрыта крышкой расширительного бачка, способной выдерживать определенное избыточное давление (1.2-1.5 бар), что обеспечивает повышение точки кипения охлаждающей жидкости и, соответственно, эффективности теплоотвода через радиатор. Снижение точки кипения может привести к образованию зон застоя, что снижает эффективность охлаждения двигателя. По этой причине система охлаждения должна круглогодично быть заполнена охлаждающей жидкостью соответствующего состава. При превышении внутренним давлением в системе некоторого определенного значения, избыток охлаждающей жидкости перетекает по соединительному шлангу в расширительный бачок. По мере остывания системы жидкость автоматически возвращается из бачка в радиатор. 4. Доливание охлаждающей жидкости в систему производится через горловину расширительного бачка (см. Главу 1), который одновременно выступает также в роли ресивера, аккумулирующего в себе вытесняемый из радиатора избыток жидкости. 5. Ввиду перечисленных особенностей конструкции такая система охлаждения получила название замкнутой, поскольку в ней исключены какие-либо функциональные потери рабочего тела. Системы отопления, вентиляции и кондиционирования салона (HVAC) Система отопления и вентиляции 6. Основными компонентами системы отопления салона (см. сопр. иллюстрации) являются электрический вентилятор с несколькими скоростными режимами и теплообменник, помещенные в коробчатый кожух отопителя, закрепленный под панелью приборов автомобиля. Теплообменник посредством шлангов соединен с системой охлаждения двигателя. Блок управления функционированием отопителя/ кондиционера воздуха вмонтирован в панель приборов автомобиля. Разогретая в двигателе охлаждающая жидкость циркулирует через теплообменник отопителя, отдавая свое тепло заполняющему кожух воздуху. При включении отопления салона происходит открывание пластинчатой заслонки, в результате чего внутренний объем кожуха отопителя соединяется с объемом салона. При включении вентилятора крыльчатка последнего начинает прогонять подаваемый в салон воздух через теплообменник, обеспечивая его интенсивный разогрев. Воздух выходит из салона через вентиляционные отверстия в задней части автомобиля. 1.6а Основные элементы системы HVAC 1 Электромотор привода смесительной заслонки 2 Корпус воздухораспределителя 3 Корпус заслонки системы циркуляции воздуха 4 Электромотор привода циркуляционной заслонки (только при установке кондиционера) 5 Электромотор вентилятора 6 Электромотор привода управления распределением воздушного потока 7 Резистивная сборка и электромотор вентилятора 8 Теплообменник

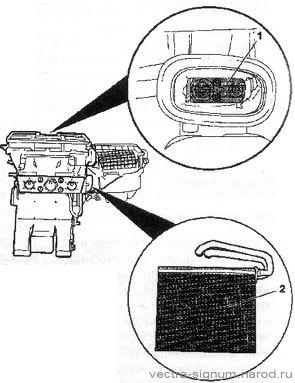

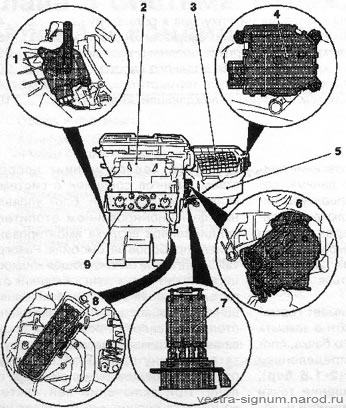

1 Датчик температуры в воздуховоде верхнего уровня (только при
установке кондиционера с электронным управлением)

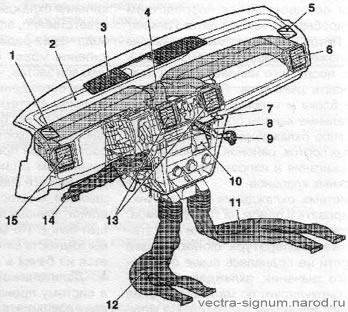

2 Испаритель 9 Панель управления функционированием отопителя/ кондиционера (HVAC) 7. Подача воздуха в салон осуществляется через дефлекторы лицевого уровня, сопла ножных колодцев и дефлекторы обдува ветрового стекла (см. иллюстрацию 1.7а). Перед поступлением воздуха в салон он очищается пылеулавливающим фильтром. Принципиальная схема раздачи воздушного потока приведена на иллюстрации 1.7b.

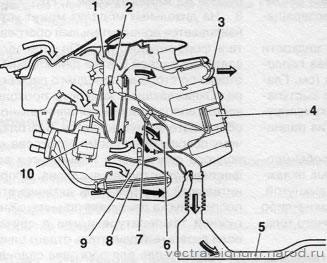

1,5 Верхние боковые дефлекторы обдува боковых стекол 2 Рукав подачи воздуха на ветровое стекло 3 Дефлекторы обдува ветрового стекла 4 Рукава подачи воздуха на лицевой уровень 6,15 Боковые дефлекторы лицевого уровня 7 Электромотор вентилятора 8 Рукав подачи воздуха в главный вещевой ящик (при соответствующей комплектации) 9 Клапан подачи воздуха в главный вещевой ящик (при соответствующей комплектации) 10 Рукав подачи воздуха в пассажирский ножной колодец 11, 12 Правый/левый рукава подачи воздуха в задние ножные колодцы 13 Центральные дефлекторы лицевого уровня 14 Рукав подачи воздуха в водительский ножной колодец 1.7b Принципиальная схема раздачи воздуха 1 На ветровое стекло 2 Распределительная заслонка 3 На лицевой уровень 4 Панель управления 5 В задние ножные колодцы 6 В ножные колодцы 7 Распределительная заслонка 8 Теплообменник 9 Смесительная заслонка 10 Электромотор привода вентилятора отопителя 8. На дизельных моделях может устанавливается дополнительный обогреватель форсуночного типа. Он устанавливается на задней стенке двигательного отсека со стороны переднего пассажира. Охлаждающая жидкость проходит через теплообменник дополнительного обогревателя и нагревается, благодаря чему сокращается время разогрева холодного двигателя и повышается эффективность отопления салона. Дополнительный обогреватель активируется после запуска двигателя при низкой наружной температуре и/или в случае, если дизельный двигатель отдает слишком мало тепла для обогрева салона. 9. Сообщения о возникновении неисправностей в системах HVAC фиксируются в электронном блоке памяти ЕСМ и могут быть считаны при подключении специального сканера - точная диагностика без указанного выше прибора невозможна. 10. Правила пользования элементами управления функционированием систем HVAC подробно изложены в Главе «Органы управления и приемы эксплуатации». Внимание: Если в рамках проведения работ с отопителем проводятся также работы с электрооборудованием, необходимо обязательно отключить аккумуляторную батарею (см. Гпаву 5).
Внимание: Работы с кондиционером должны проводиться только специалистами СТО. По этой причине ремонт кондиционера здесь не описывается! Не вскрывайте контур циркуляции хладагента, поскольку при соприкосновении с кожей хладагент может вызвать обморожение! Меры безопасности при обслуживании системы К/В Систему К/В должен обслуживать исключительно подготовленный технический персонал, обученный безопасным приемам работы с применением надлежащего оборудования и с соблюдением правил разгерметизации, а также ознакомленный с приемами сбора и хранения автомобильного хладагента. • Не допускайте контакта хладагента с кожей; • При работе рядом с системой К/В надевайте защитные очки; • При попадании хладагента на кожу или в глаза не растирайте пораженное место. Немедленно промойте пораженный участок холодной водой в течение не менее 15 минут. Немедленно обратитесь за медицинской помощью в лечебное учреждение. Самолечение не допускается; • Хладагент хранится в баллонах под давлением. Храните баллон при температуре не выше +50'. Принимайте меры, исключающие падение баллона с высоты или иные ситуации, которые могут привести к его повреждению; • Работы следует проводить в хорошо проветриваемом помещении. Хладагент не имеет цвета и запаха, быстро испаряется, приводит к уменьшению доступа кислорода и затрудненному дыханию; • Газообразный хладагент тяжелее воздуха и сравнительно быстро должен собираться внизу, например, под автомобилем; • При сгорании хладагента образуется ядовитый газ. Храните хладагент вдали от открытых источников огня. Не курите при проведении работ с системой К/В; • При проведении сварочных работ вблизи системы К/В не подвергайте ее воздействию высокой температуры или открытого пламени. Перегрев может привести к повышению давления в системе и воспламенению; • Очистка конденсатора или испарителя с помощью водяного пара не допускается. Следует использовать только холодную воду или сжатый воздух.
