Уход за автомобилем

311

Подсветка приборной

панели

Замену ламп выполнять на стан‐

ции техобслуживания.

Электрооборудование

Предохранители

Маркировка нового предохрани‐

теля должна совпадать с марки‐

ровкой дефектного предохрани‐

теля.
В автомобиле имеется три блока

предохранителей:

■ в левой передней части мотор‐

ного отсека.

■ за вещевым отделением в са‐

лоне автомобилей с левосторон‐

ним рулевым управлением или, в

автомобилях с правосторонним

рулевым управлением, за перча‐

точным ящиком.

■ под крышкой на левой стенке ба‐

гажного отделения.

Перед заменой предохранителя

отключите соответствующий вы‐

ключатель или выключите зажига‐

ние.

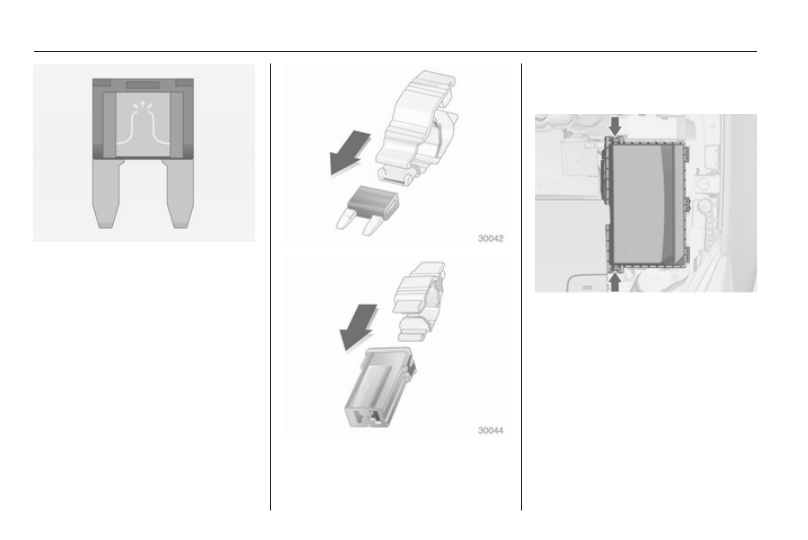

Дефектный предохранитель можно

отличить по сгоревшей плавкой

нити. Замену предохранителя про‐

изводить только после устранения

причины его выхода из строя.
Некоторые цепи могут быть защи‐

щены несколькими предохраните‐

лями.
Кроме того, в блоке могут быть ус‐

тановлены дополнительные пре‐

дохранители.

312

Уход за автомобилем

Приспособление для снятия

предохранителей

Приспособление для снятия пре‐

дохранителей хранится в блоке

предохранителей, установленном

в моторном отсеке.

Наденьте приспособление на

предохранитель сверху или сбоку,

в зависимости от типа предохрани‐

теля, и выньте предохранитель.

Блок предохранителей в

моторном отсеке

Блок предохранителей установлен

в левой передней части моторного

отсека.
Освободите защелку крышки и

поднимите крышку вверх до упора.

Снимите крышку, потянув ее вер‐

тикально вверх.

Уход за автомобилем

313

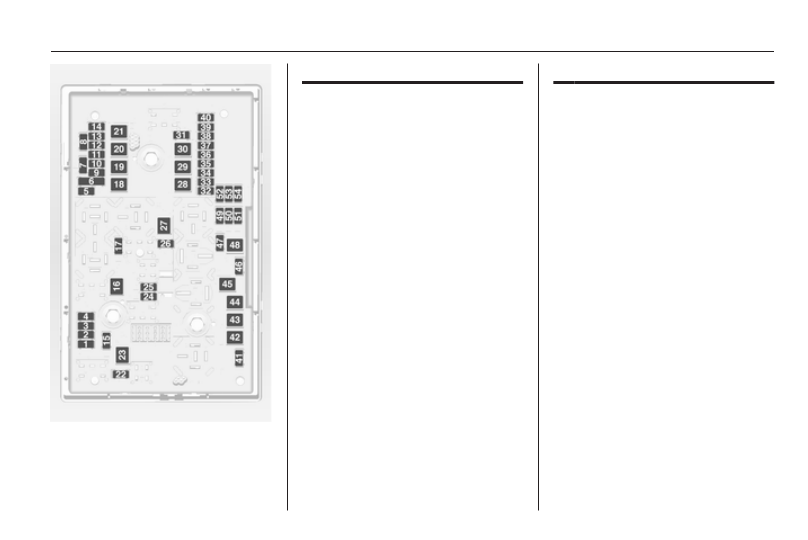

№ Схема
1 Блок управления двигателем
2 Лямбда-датчик
3 Впрыск топлива, система

зажигания

4 Впрыск топлива, система

зажигания

5 –
6 Подогрев зеркал и система

противоугонной сигнализации

7 Управление вентилятором,

модуль управления двига‐

телем, модуль управления

КПП

8 Лямбда-датчик, охлаждение

двигателя

9 Датчик заднего стекла
10 Датчик аккумуляторной

батареи автомобиля

11 Рычаг открывания багажника
12 Система адаптивного голов‐

ного освещения, автоматиче‐

ское управление освещением

13 ABS

№ Схема
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой

передач

18 Обогрев заднего стекла
19 Передние электрические

стеклоподъемники

20 Задние электрические стекло‐

подъемники

21 Задний электрический центр
22 Левая фара дальнего света

(галогенная)

23 Омыватель фар
24 Правая фара ближнего света

(ксеноновая)

25 Левая фара ближнего света

(ксеноновая)

26 Передние противотуманные

фары

27 Подогрев дизельного топлива
28 Система пуска/остановки

двигателя

314

Уход за автомобилем

№ Схема
29 Электромеханический стоя‐

ночный тормоз

30 ABS
31 Адаптивный круиз-контроль
32 Подушка безопасности
33 Система адаптивного голов‐

ного освещения, автоматиче‐

ское управление освещением

34 Рециркуляция выхлопных

газов

35 Наружное зеркало, датчик

дождя

36 Климат-контроль
37 Электромагнит вентиляции

адсорбера

38 Вакуумный насос
39 Центральный модуль управ‐

ления

40 Система омывателя ветрового

стекла, омывателя заднего

стекла

41 Правая фара дальнего света

(галогенная)

№ Схема
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 Очиститель ветрового стекла
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Автоматическая регулировка

наклона света, система адап‐

тивного головного освещения

51 Воздушная заслонка
52 Вспомогательный отопитель

дизельного двигателя

53 Модуль управления коробкой

передач, модуль управления

двигателем

54 Вакуумный насос, комбинация

приборов, вентиляторы

системы отопления, система

кондиционирования воздуха

После замены перегоревших пре‐

дохранителей следует закрыть

крышку блока предохранителей и

зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐

телей закрыта неправильно, воз‐

можно возникновение неисправ‐

ностей.

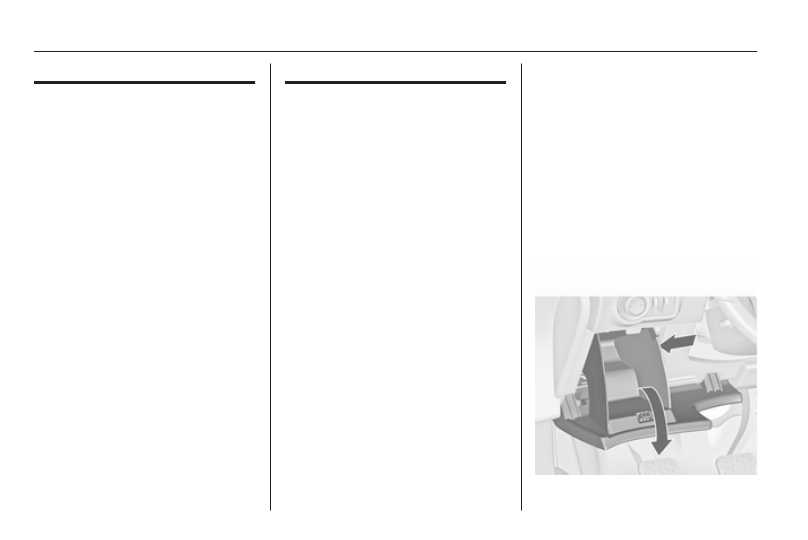

Блок предохранителей в

приборной панели
