Уход за автомобилем

299

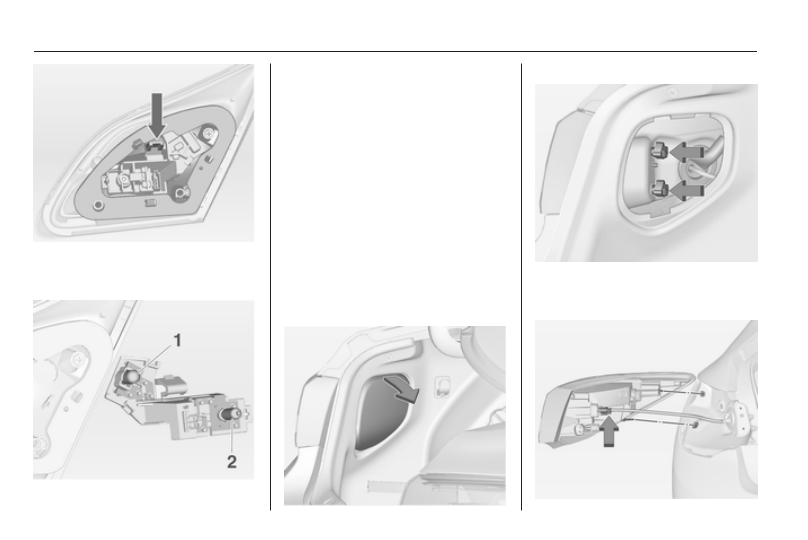

3. Снять задний фонарь в сборе,

аккуратно вынув его из ниши.

Проверить, что кабелепровод

остается в требуемом положе‐

нии.

4. Отсоединить кабель от места

крепления.

5. Отсоединить разъем жгута про‐

водов от патрона лампы.

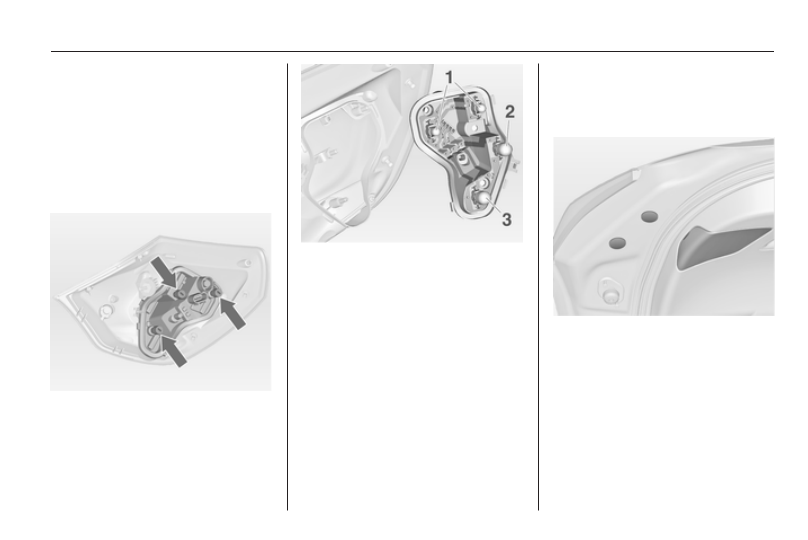

6. Вынуть патрон лампы из фо‐

наря в сборе, отвернув три

винта отверткой.

7. Снять и заменить лампу, акку‐

ратно ввернув новую лампу в

гнездо против часовой стрелки:
Задний фонарь (1)
Стоп-сигнал (2)
Указатель поворота (3)

8. Вставить патрон лампы в зад‐

ний фонарь в сборе и прикре‐

пить его винтами на месте. Под‐

стыковать разъем жгута прово‐

дов и прикрепить кабель к месту

крепления. Закрепив фонарь в

сборе в нише крепежными

штифтами, затянуть стопорную

гайку изнутри багажного отде‐

ления.

Закрыть крышку и зафиксиро‐

вать ее.

Задние фонари в двери багажного

отделения

1. Открыв заднюю откидную

дверь, снять сбоку крышку и обе

заглушки.

2. Отвернуть и снять три винта.
3. Снять фонарь в сборе. Прове‐

рить, что кабелепровод ос‐

тается в требуемом положении.

300

Уход за автомобилем

4. Нажав на стопорный выступ,

вынуть патрон лампы из фо‐

наря в сборе.

5. Снять и заменить лампу, акку‐

ратно ввернув новую лампу в

гнездо против часовой стрелки:
Задний фонарь (1)
Задний противотуманный фо‐

нарь/фонарь заднего хода (2) (в

зависимости от стороны).

6. Вставить патрон лампы в зад‐

ний фонарь в сборе. Установив

фонарь в сборе на заднюю от‐

кидную дверь, затянуть винты

изнутри. Установите все

крышки.

4-дверный автомобиль с

кузовом-седаном

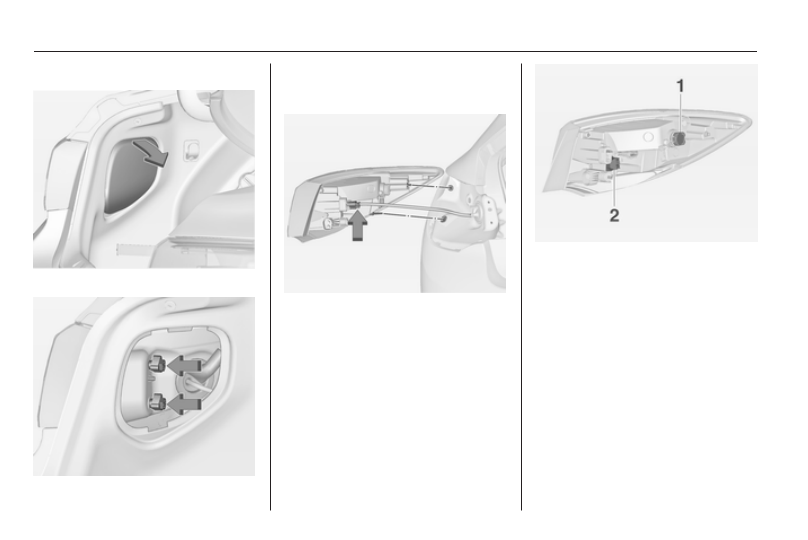

1. Снять крышку сбоку.

2. Открутите рукой две пластмас‐

совые гайки крепления с внут‐

ренней стороны.

Уход за автомобилем

301

3. Снять задний фонарь в сборе,

аккуратно вынув его из ниши.

Проверить, что кабелепровод

остается в требуемом положе‐

нии.

4. Отсоединить разъем жгута про‐

водов от патрона лампы.

5. Вывернуть патрон и заменить

лампу, аккуратно ввернув но‐

вую лампу в гнездо против ча‐

совой стрелки:
Задний габаритный огонь /

стоп-сигнал (1)

Указатель поворота (2)

6. Вставьте патрон и поверните

его по часовой стрелке. Под‐

соединить разъем жгута прово‐

дов. Закрепив фонарь в сборе в

нише крепежными штифтами,

затянуть стопорные гайки из‐

нутри багажного отделения. Ус‐

тановить крышку на место.

Задние фонари в двери багажного

отделения

1. Откройте дверь багажного от‐

деления и снимите крышку с со‐

ответствующей стороны.

2. Вывернуть патрон и заменить

лампу, аккуратно ввернув но‐

вую лампу в гнездо против ча‐

совой стрелки:

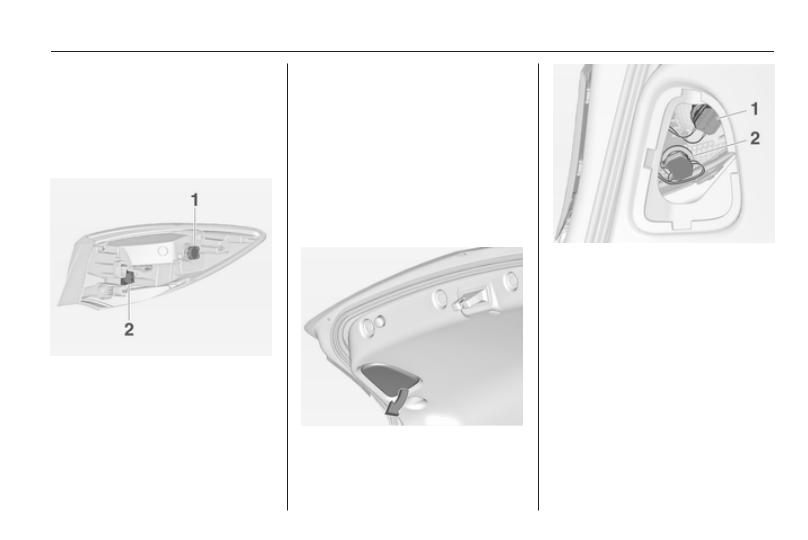

Задний фонарь (1)
Задний противотуманный фо‐

нарь/фонарь заднего хода (2) (в

зависимости от стороны).

3. Вставьте патрон и поверните

его по часовой стрелке. Устано‐

вить крышку на место.

302

Уход за автомобилем

4-дверный седан

1. Снять крышку сбоку.

2. Открутите рукой две пластмас‐

совые гайки крепления с внут‐

ренней стороны.

3. Снять задний фонарь в сборе,

аккуратно вынув его из ниши.

Проверить, что кабелепровод

остается в требуемом положе‐

нии.

4. Отсоединить разъем жгута про‐

водов от патрона лампы.

5. Вывернуть патрон и заменить

лампу, аккуратно ввернув но‐

вую лампу в гнездо против ча‐

совой стрелки:
Задний габаритный огонь /

стоп-сигнал (1)
Указатель поворота (2)

6. Вставьте патрон и поверните

его по часовой стрелке. Под‐

соединить разъем жгута прово‐

дов. Закрепив фонарь в сборе в

нише крепежными штифтами,

затянуть стопорные гайки из‐

нутри багажного отделения. Ус‐

тановить крышку на место.
