Опель Астра Джей. Фары дальнего и ближнего света (галогеновые) - электросхема

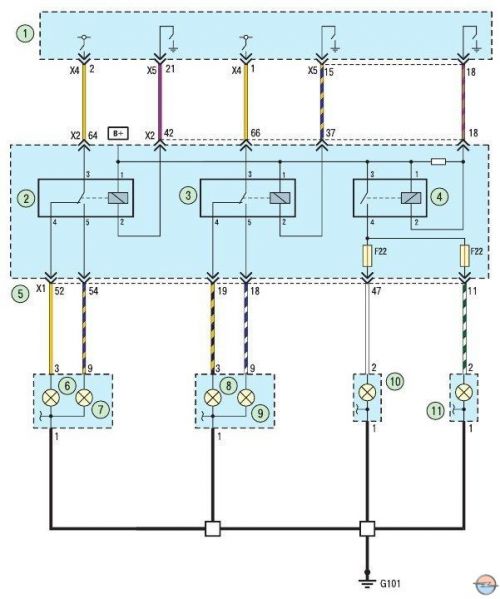

Схема 15. Фары дальнего и ближнего света (галогеновые): 1 - комбинация приборов; 2 - реле переключения дневного и ближнего света левой блок-фары; 3 - реле переключения дневного и ближнего света правой блок-фары; 4 - реле дальнего света; 5 - монтажный блок моторного отсека; 6 - левая лампа дневного света; 7 - левая лампа ближнего света; 8 - правая лампа дневного света; 9 - правая лампа ближнего света; 10 - левая лампа дальнего света; 11 - правая лампа дальнего света
