Опель Астра Джей. Кузовные размеры

В данном разделе приведены кузовные размеры автомобиля Опель Астра Джей.

• Контрольные размеры моторного отсека (вид спереди);
• Контрольные размеры моторного отсека (вид сверху);
• Контрольные размеры задка кузова;
• Контрольные размеры основания кузова (передняя часть);
• Контрольные размеры основания кузова (задняя часть);
• Контрольные размеры проемов боковых дверей.

Рис. 1. Контрольные размеры моторного отсека (вид спереди)

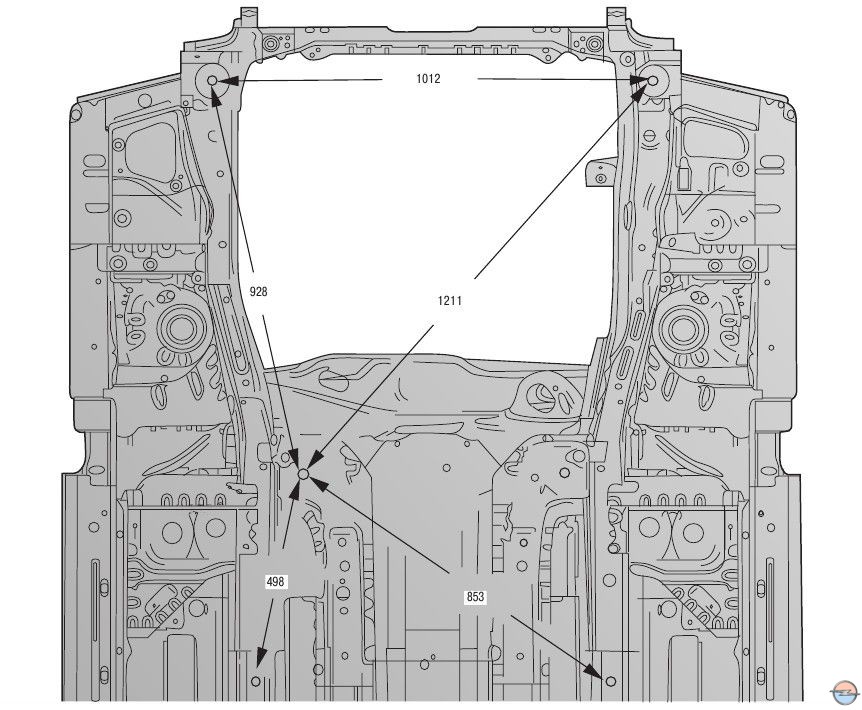

Рис. 2. Контрольные размеры моторного отсека (вид сверху)

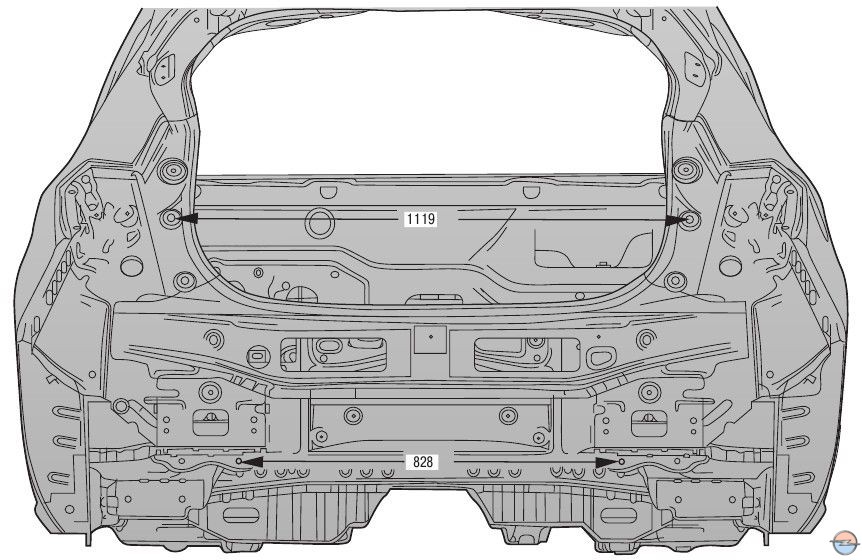

Рис. 3. Контрольные размеры задка кузова

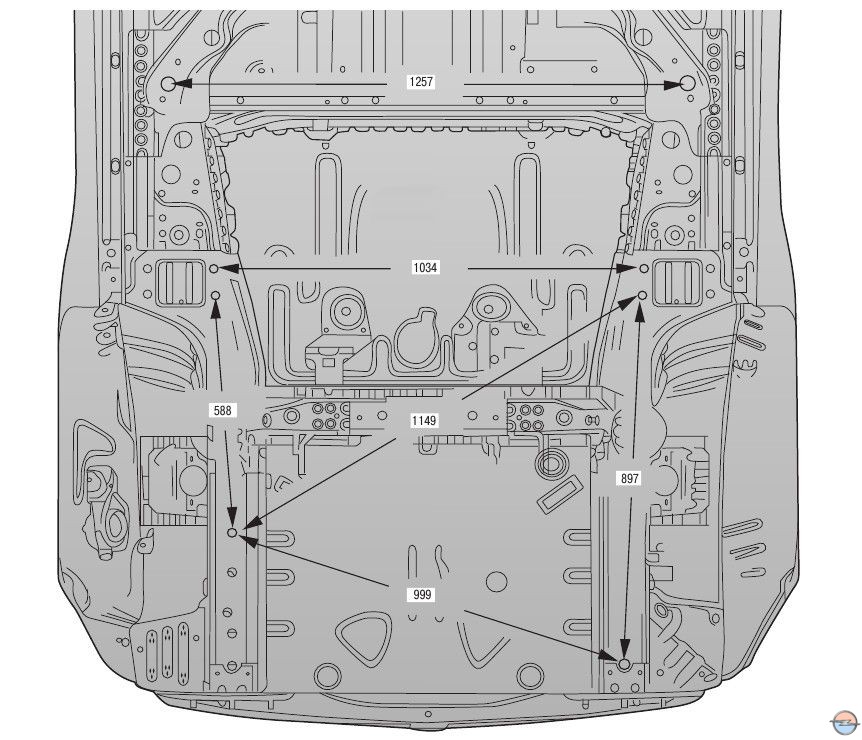

Рис. 4. Контрольные размеры основания кузова (передняя часть)

Рис. 5. Контрольные размеры основания кузова (задняя часть)

Рис. 6. Контрольные размеры проемов боковых дверей
