Опель Астра Джей. Расположение предохранителей и плавких вставок и их замена





Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны, в моторном отсеке рядом с аккумуляторной батареей и под панелью приборов с левой стороны.

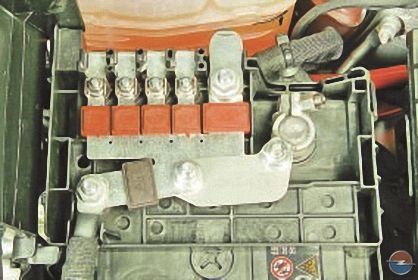

Кроме того, на наконечнике провода «плюсовой» клеммы аккумуляторной батареи смонтированы плавкие вставки силовых цепей.

Рис. 1. Обозначения предохранителей и плавких вставок, установленных в монтажном блоке багажника

Обозначения предохранителей монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 1.

Таблица 1. Назначение предохранителей и плавких вставок, установленных в монтажном блоке багажника.

В табл. 1 указано назначение этих предохранителей и плавких вставок, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

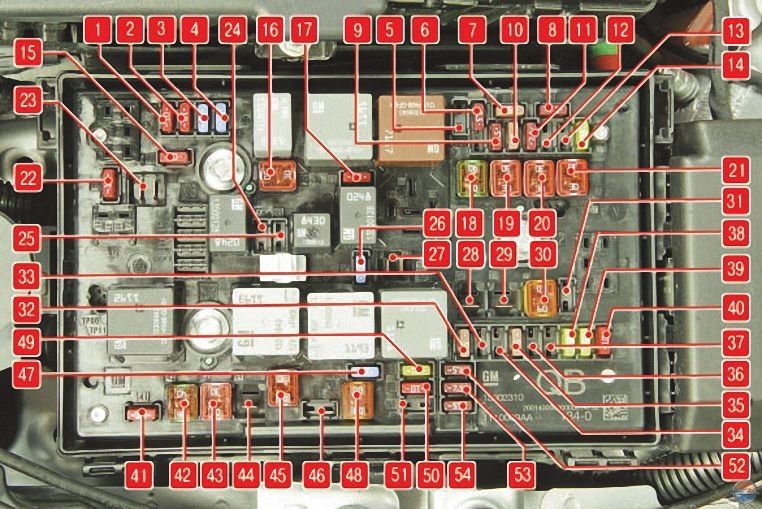

Рис. 2. Обозначения предохранителей и плавких вставок, установленных в монтажном блоке моторного отсека

Обозначения предохранителей и плавких вставок монтажного блока, установленного в моторном отсеке, приведены на рис. 2.

Таблица 2. Назначение предохранителей и плавких вставок, установленных в монтажном блоке моторного отсека.

В табл. 2 указано назначение этих предохранителей и плавких вставок, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

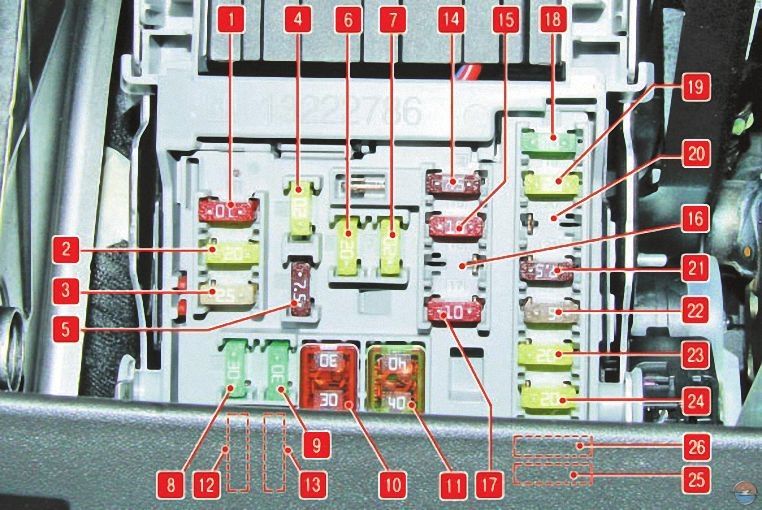

Рис. 3. Обозначения предохранителей и плавких вставок, установленных в монтажном блоке панели приборов

Обозначения предохранителей и плавких вставок монтажного блока, установленного в панели приборов, даны на рис. 3.

Таблица 3. Назначение предохраниетелей и плавких вставок, установленных в монтажном блоке панели приборов.

В табл. 3 указано назначение этих предохранителей и плавких вставок, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

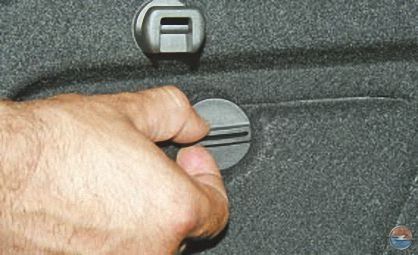

1. Для получения доступа к монтажному блоку, расположенному в багажнике, поверните на 90° фиксатор крышки люка в обивке левой боковины…

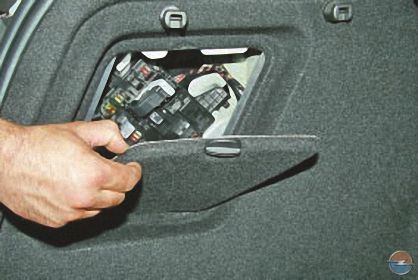

2. …и откиньте вниз крышку.

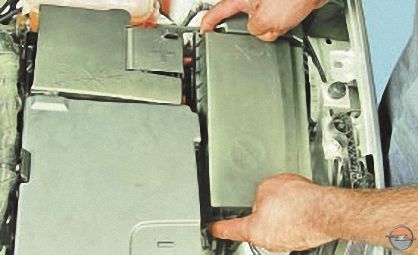

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора…

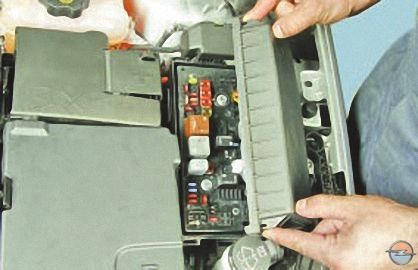

4. …и снимите его крышку.

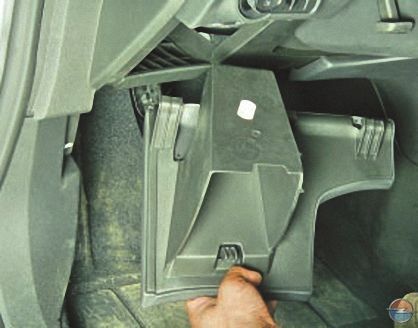

5. Для получения доступа к монтажному блоку, расположенному в панели приборов, снимите левый вещевой ящик (см. Снятие и установка вещевых ящиков).

ПРИМЕЧАНИЯ

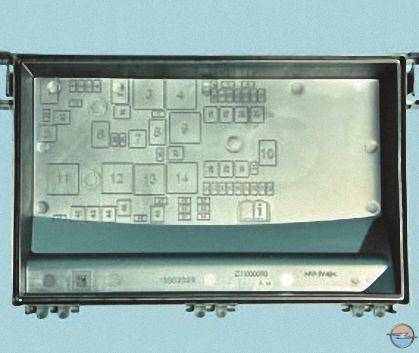

На внутреннюю сторону крышки монтажного блока, расположенного в моторном отсеке, нанесена схема расположения предохранителей и плавких вставок.

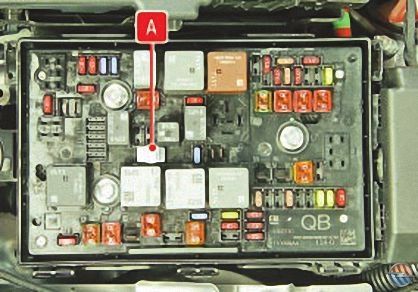

В специальном гнезде корпуса этого монтажного блока закреплен пинцет А для извлечения предохранителей.

6. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 1–3 цепи, которые защищает данный предохранитель или плавкая вставка.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

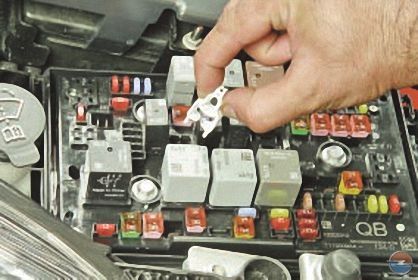

7. Снимите пинцет с основания монтажного блока, расположенного в моторном отсеке.

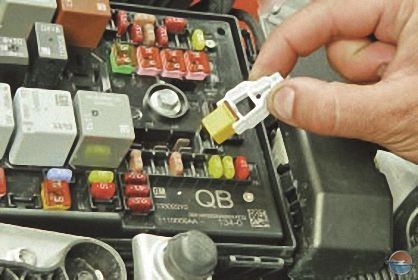

8. Захватите пинцетом предохранитель…



9. …и извлеките его из контактного разъема.

ПРИМЕЧАНИЕ

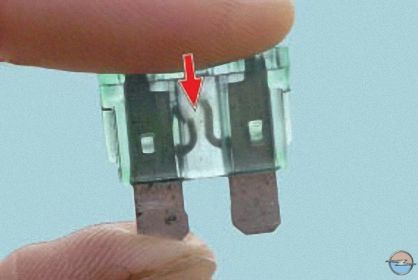

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась).

Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

10. Установите в контактный разъем предохранитель того же номинала, что и снятый.

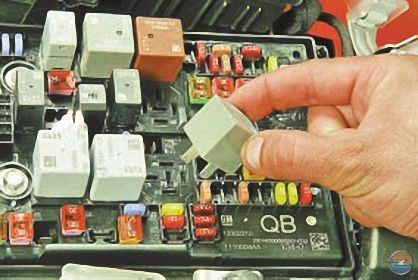

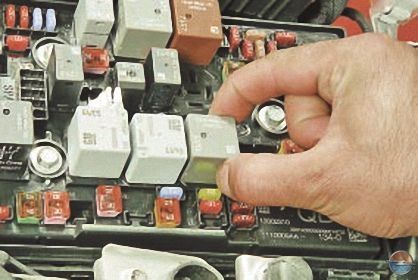

11. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

12. …и установите новое реле.

13. Плавкие вставки заменяйте аналогично замене реле.

Для замены силового предохранителя выполните следующее.

Вам потребуется торцовая головка «на 13».

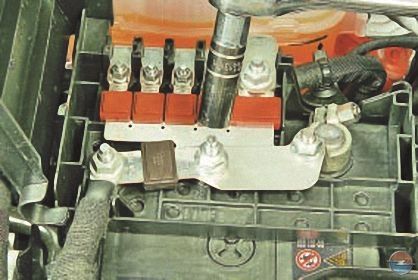

1. Ослабьте затяжку двух гаек крепления предохранителя…

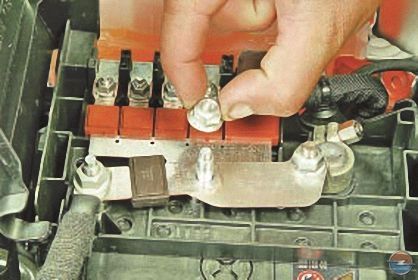

2. …отверните обе гайки…

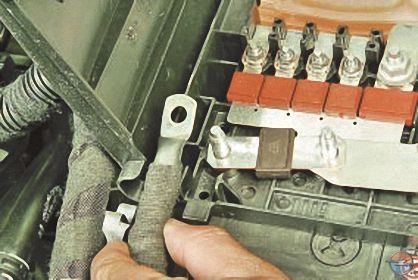

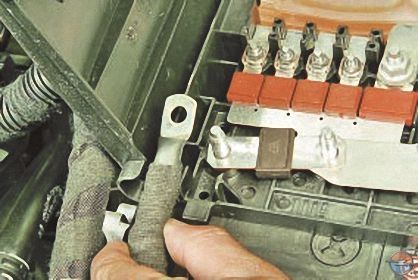

3. …отсоедините наконечник силового провода…

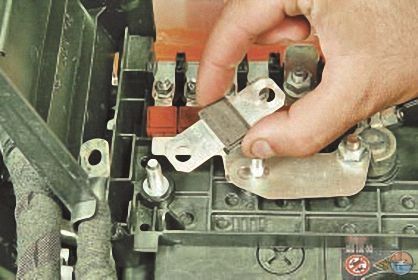

4. …и снимите силовой предохранитель.



5. Установите новый силовой предохранитель в порядке, обратном снятию.
