Опель Астра Джей. Панель приборов

Расположение органов управления показано на рис. 1. Для удобства пользования на рукоятки, кнопки и контрольно-измерительные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы функционального назначения.

Рис. 1. Панель приборов и органы управления

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1).

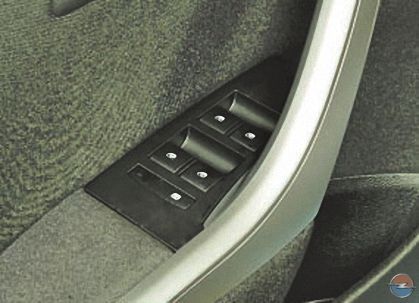

1 – блок переключателей управления электростеклоподъемниками дверей(см. Стеклоподъемники).

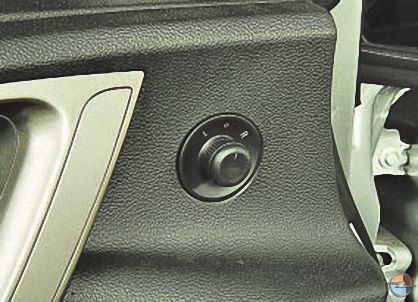

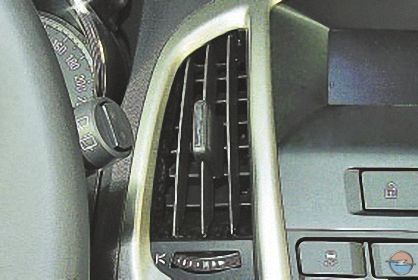

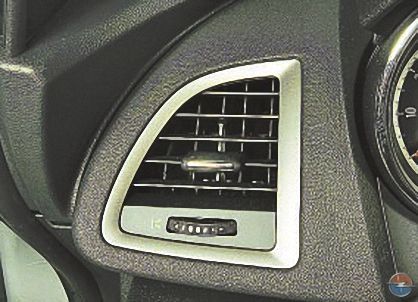

3, 14 – боковые сопла системы вентиляции и отопления салона. Соплами регулируют направление и интенсивность потоков воздуха, см. Отопление (кондиционирование) и вентиляция.

4 – рычаг переключателя наружного освещения и указателей поворота. При перемещении рычага переключателя в положение I включаются указатели правого поворота (фиксированное положение), в положение II – включаются указатели левого поворота (фиксированное положение).

При перемещении рычага в положение I или II в комбинации приборов загорается мигающим светом контрольная лампа соответственно 25 или 38 (см. рис. 2). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения I или II только до момента ощутимого сопротивления, не фиксируя рычаг, и отпустить – указатели поворота в этом случае мигнут три раза.

Для включения дальнего света фар (рукоятка переключателя наружного освещения в блоке управления 30, см рис. 1, должна находиться в положении «

») переместите рычаг переключателя вперед. Для обратного включения ближнего света переместите рычаг назад.

ПРИМЕЧАНИЕ

При включении дальнего света в комбинации приборов загорается контрольная лампа 34 (см. рис. 2).

Для сигнализации дальним светом фар передвиньте рычаг переключателя к рулевому колесу в нефиксированное положение (рукоятка переключателя наружного освещения в блоке управления 30, см. рис. 1, должна находиться в положении «

»). Дальний свет будет включен только во время удерживания рычага.

ПРИМЕЧАНИЕ

При включении дальнего света в комбинации приборов также загорается контрольная лампа 34 (см. рис. 2).

По заказу может быть введена функция «освещение дороги к дому». Если при выключенном зажигании и открытой двери водителя переместить рычаг переключателя на одну позицию к рулевому колесу и отпустить, то активируется функция задержки выключения фар: включится ближний свет фар и свет фонарей заднего хода, который выключится через 30 мин после закрытия последней двери. Чтобы выключить фары, повторно переместите рычаг переключателя на одну позицию к рулевому колесу и отпустите.

ПРИМЕЧАНИЕ

Если выключатель (замок) зажигания находится в положении «0» или «I», при включенном наружном освещении в момент открытия двери водителя раздастся звуковой сигнал (зуммер), напоминающий о необходимости выключить освещение.

По заказу может быть введена функция стояночного света. При парковке автомобиля можно включить передний и задний габаритные огни с одной стороны автомобиля, для чего при выключенном зажигании и рукоятке переключателя наружного освещения в блоке управления 30 (см. рис. 1), установленной в положение «0», поверните рычаг переключателя наружного освещения и указателей поворота в нужную сторону. При этом включится зуммер и одновременно загорятся контрольные лампы 25 и 38 (см. рис. 2) в комбинации приборов.

На рычаге переключателя наружного освещения и указателей поворота установлены органы управления А, Б и В бортовым компьютером (см. Бортовой компьютер).

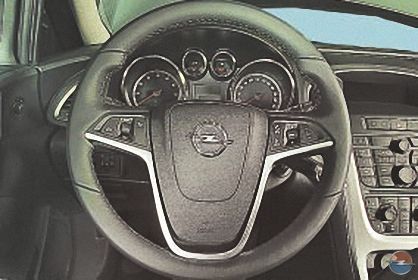

В левой спице рулевого колеса расположен блок переключателей управления круиз-контролем. Для включения режима круиз-контроля нажмите на нижнюю часть клавиши В – в комбинации приборов загорится контрольная лампа 40 (см. рис. 2) белого цвета. Наберите необходимую скорость и поверните рукоятку регулятора Б в любом направлении. Текущая скорость автомобиля сохранится в памяти автомобиля и будет поддерживаться, а в комбинации приборов загорится контрольная лампа 40 (см. рис. 2) зеленого цвета.

Для повышении скорости в режиме круиз-контроля поверните и удерживайте рукоятку регулятора Б в направлении надписи «RES/+», в этом случае скорость будет повышаться непрерывно или с небольшим шагом. Можно также повысить скорость педалью акселератора и зафиксировать выбранное значение однократным поворотом рукоятки регулятора в направлении «RES/+». Для снижения скорости поверните и удерживайте рукоятку регулятора Б в направлении надписи «RES/–», тогда скорость будет повышаться непрерывно или с небольшим шагом.

Для отключения круиз-контроля нажмите на верхний край клавиши переключателя В. При этом контрольная лампа в комбинации приборов погаснет.

ПРИМЕЧАНИЕ

Круиз-контроль автоматически отключается при следующих условиях:

при снижении скорости автомобиля до значения меньше 30 км/ч;
при нажатии на педаль тормоза;
при нажатии на педаль сцепления;
при переводе рычага селектора управления автоматической коробкой передач в положение «N»;
при срабатывании систем контроля тягового усилия или динамической стабилизации.

Для возобновления движения с заданной скоростью поверните рукоятку переключателя Б в направлении «RES/+», при этом будет достигнута сохраненная в памяти скорость. Для удаления из памяти сохраненного значения скорости нажмите на клавишу переключателя А.

ПРИМЕЧАНИЕ

Сохраненное в памяти заданное значение скорости автоматически удаляется при выключении зажигания.

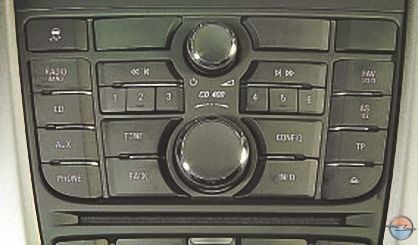

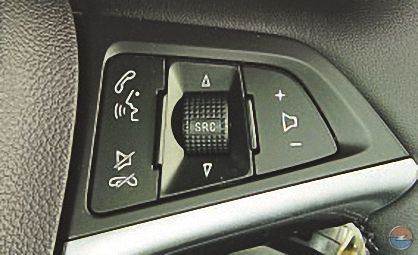

В правой спице рулевого колеса установлен блок управления автомагнитолой.

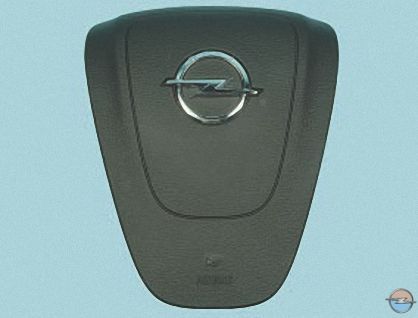

При нажатии на центральную накладку ступицы рулевого колеса включается звуковой сигнал. В ступице рулевого колеса смонтирована подушка безопасности водителя.

7 – рычаг переключателя стеклоочистителя и стеклоомывателя ветрового окна и окна двери задка включает электрические цепи при включенном зажигании и может занимать следующие положения:

ПРИМЕЧАНИЕ

В зависимости от комплектации вместо стеклоочистителя с прерывистым режимом может быть установлен стеклоочиститель с автоматическим режимом работы. В этом случае рукояткой Аизменяют чувствительность датчика дождя.

При перемещении рычага к рулевому колесу (нефиксированное положение) включаются очиститель и омыватель ветрового стекла. При удерживании рычага в этом положении стеклоочиститель и омыватель работают в течение всего времени удерживания рычага.

ПРЕДУПРЕЖДЕНИЯ

Не включайте омыватель ветрового стекла более чем на 10 с или при отсутствии жидкости в бачке омывателя, так как это приведет к выходу из строя насоса омывателя.

Не включайте стеклоочиститель при сухом стекле, так как это вызовет появление царапин на стекле и преждевременный износ щеток стеклоочистителя.

При перемещении рычага от рулевого колеса (нефиксированное положение) включаются очиститель и омыватель стекла двери задка. При удерживании рычага в этом положении очиститель и омыватель стекла двери задка работают все время удерживания рычага.

ПРИМЕЧАНИЕ

Стеклоочиститель окна двери задка включится автоматически (зависит от комплектации) при включении передачи заднего хода, если рычаг стеклоочистителя находится в положении 3 или 4.

Поворотом вокруг оси рукоятки Б по часовой стрелке включают стеклоочиститель окна двери задка в постоянном режиме, против часовой стрелки – в прерывистом режиме.

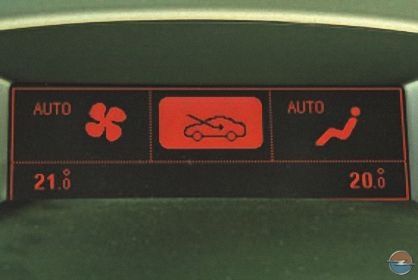

8, 13 – центральные сопла системы вентиляции и отопления салона. Алгоритм управления соплами тот же, что и для боковых сопел 3 и 14, см. Отопление (кондиционирование) и вентиляция.

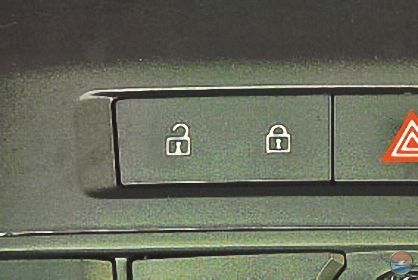

9 – переключатель управления центральным замком. При нажатии на правый край клавиши замки всех дверей блокируются, а при нажатии на левый край – разблокируются.

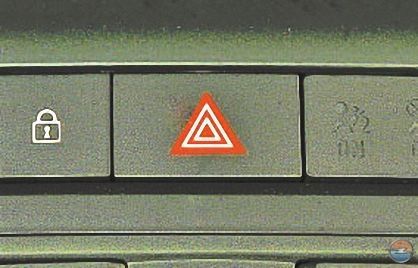

11 – выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и соответствующие им контрольные лампы, установленные в комбинации приборов, а также подсветка клавиши. При повторном нажатии на клавишу сигнализация отключается.

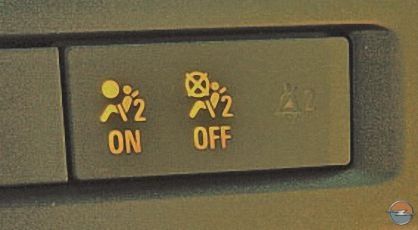

12 – блок контрольных ламп отключения подушки безопасности переднего пассажира и сигнальной лампы непристегнутого ремня безопасности переднего пассажира (если установлена система индикации). При установке переключателя подушки безопасности переднего пассажира в положение «ON» или «OFF» (см. Использование детских сидений) загорается соответствующая контрольная лампа. Если после включения зажигания окажется, что пассажир на переднем сиденье не пристегнут ремнем, также загорится сигнальная лампа.

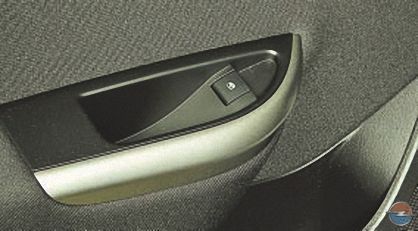

15 – переключатель управления электростеклоподъемником двери переднего пассажира (см.Стеклоподъемники).

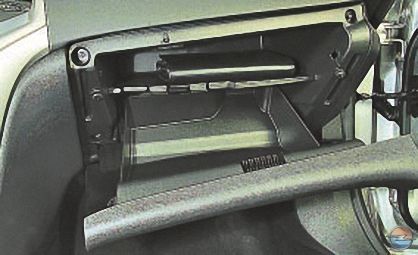

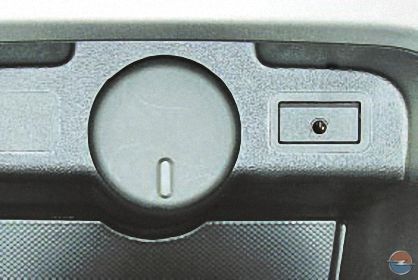

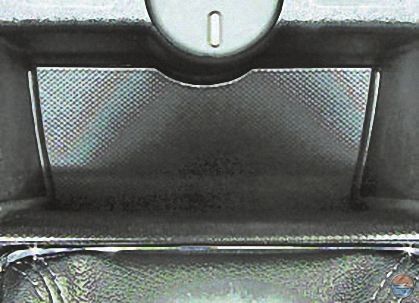

16 – вещевой ящик. Служит для хранения мелких вещей и открывается при повороте ручки замка вверх.

ПРИМЕЧАНИЕ

По заказу вместо розетки для подключения дополнительных электропотребителей может быть установлен прикуриватель.

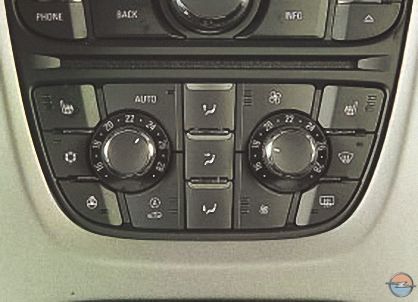

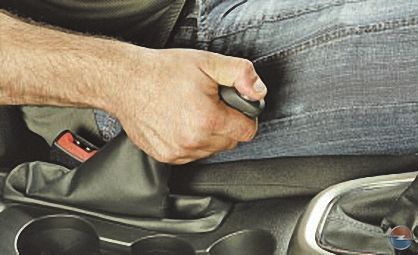

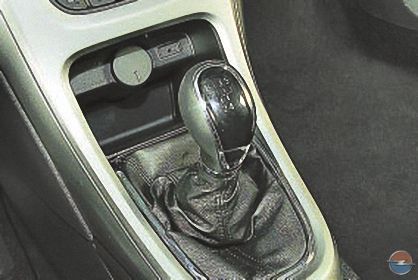

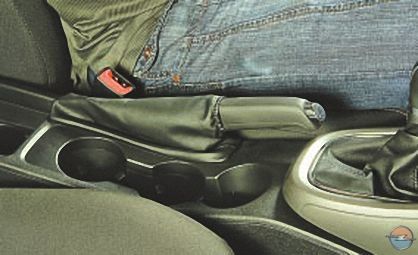

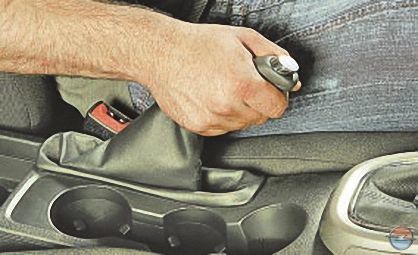

Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх – в комбинации приборов загорится красным светом сигнальная лампа 10 (см. рис. 2).

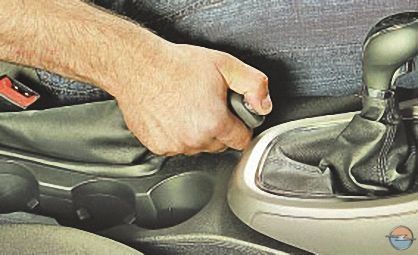

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага...

...и опустите рычаг до упора вниз – контрольная лампа должна погаснуть.

25 – педаль сцепления. На автомобилях с автоматической коробкой передач отсутствует.

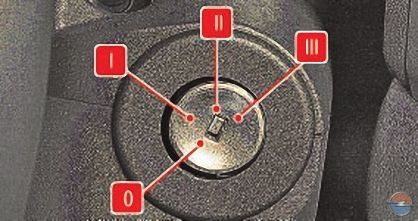

26 – выключатель (замок) зажигания. Объединен с противоугонным устройством и приемной антенной иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

ПРИМЕЧАНИЕ

На корпусе выключателя (замка) зажигания отсутствуют какие-либо обозначения положения ключа. Приведенная ниже маркировка положений ключа условна.

ПРЕДУПРЕЖДЕНИЕ

Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

ПРИМЕЧАНИЕ

Автомобиль оборудован автоматической системой пуска, поэтому удерживать ключ в положении III во время пуска не требуется. Достаточно кратковременно перевести ключ в это положение и отпустить. Система начнет работать в автоматическом режиме до тех пор, пока двигатель не пустится. Поскольку при пуске выполняется процедура диагностики, двигатель начинает работать после не большой задержки.

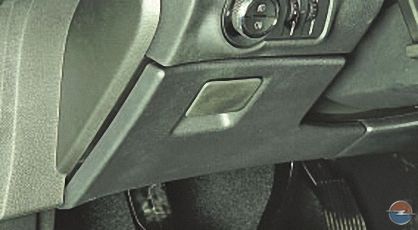

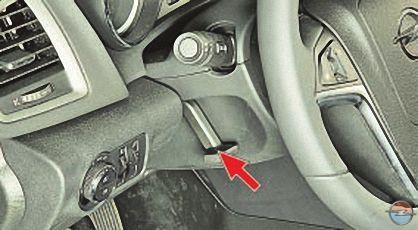

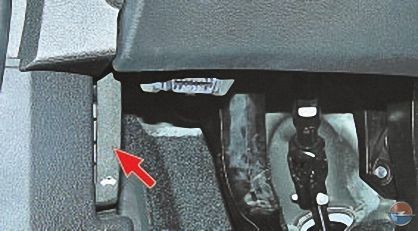

28 – рукоятка привода замка капота (см. Капот).

30 – блок управления наружным освещением, корректором света фар и подсветкой комбинации приборов, органов управления на рулевом колесе, информационным дисплеем и органов управления информационно-развлекательной системы.

Поворотом рукоятки переключателя А наружного освещения включают габаритные огни, ближний или дальний свет.

Рукоятку можно перевести следующие положения:

ПРИМЕЧАНИЕ

В зависимости от комплектации на автомобиль может быть установлена система автоматического управления наружным освещением. В этом случае для рукоятки переключателя наружного освещения предусмотрено дополнительное положение «AUTO», в котором управление светом фар происходит автоматически в зависимости от степени наружной освещенности.

В центре рукоятки переключателя А расположены кнопки управления противотуманными фарами и задними противотуманными фонарями. Нажатием на нижнюю кнопку включают свет в задних противотуманных фонарях. При повторном нажатии на кнопку противотуманные фонари выключаются. Аналогично включают и выключают противотуманные фары, нажав на верхнюю кнопку.

Поворотом рукоятки регулятора Б в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение цифры на рукоятке регулятора и метки на корпусе блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

0 – один водитель или водитель и пассажир на переднем сиденье;

Для увеличения яркости подсветки поверните рукоятку регулятора В вверх и удерживайте ее в этом положении до достижения требуемой яркости (яркость подсветки изменяется автоматически). Аналогично уменьшайте яркость подсветки, повернув рукоятку регулятора вниз.
