8 - 27

Техническое обслуживание и операции, выполняемые владельцем



1. Блок фары

2. Плафон для чтения карт

3. Боковой повторитель указателя поворота

4. Плафон индивидуального освещения

5. Противотуманная фара

6. Плафон освещения багажного отделения

7. Плафон освещения при высадке

8. Задний комбинированный фонарь

9. Фонарь освещения заднего номерного знака

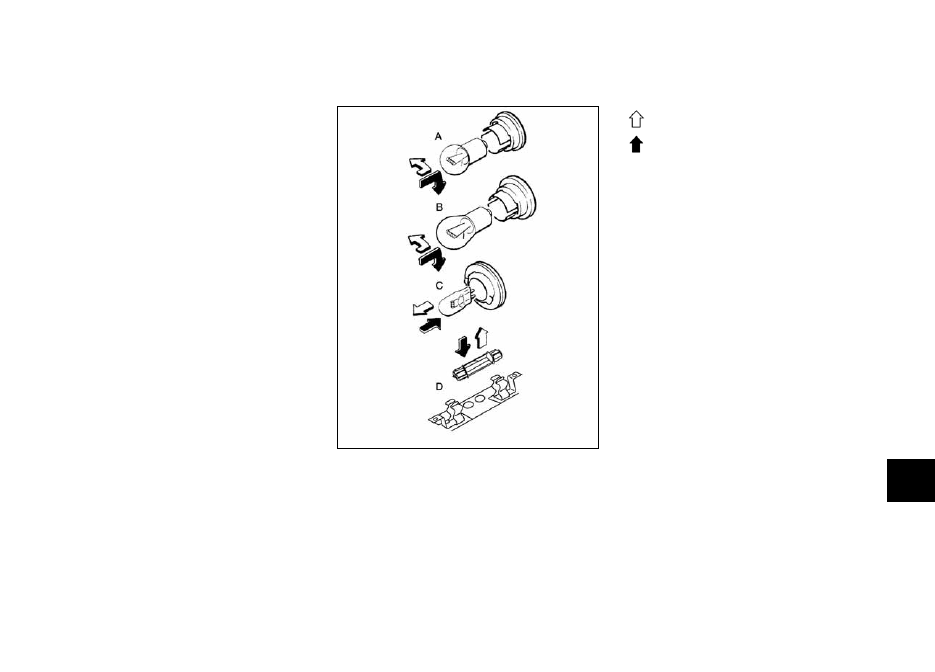

Процедуры замены ламп

В остальных приборах освещения и сигнализации применя-
ются лампы четырех типов, которые обозначены буквами
латинского алфавита: A, B, C и D. Заменяя лампу, сначала
снимите рассеиватель и/или кожух.

Направление извлечения лампы

Направление установки лампы

8 - 28

Техническое обслуживание и операции, выполняемые владельцем

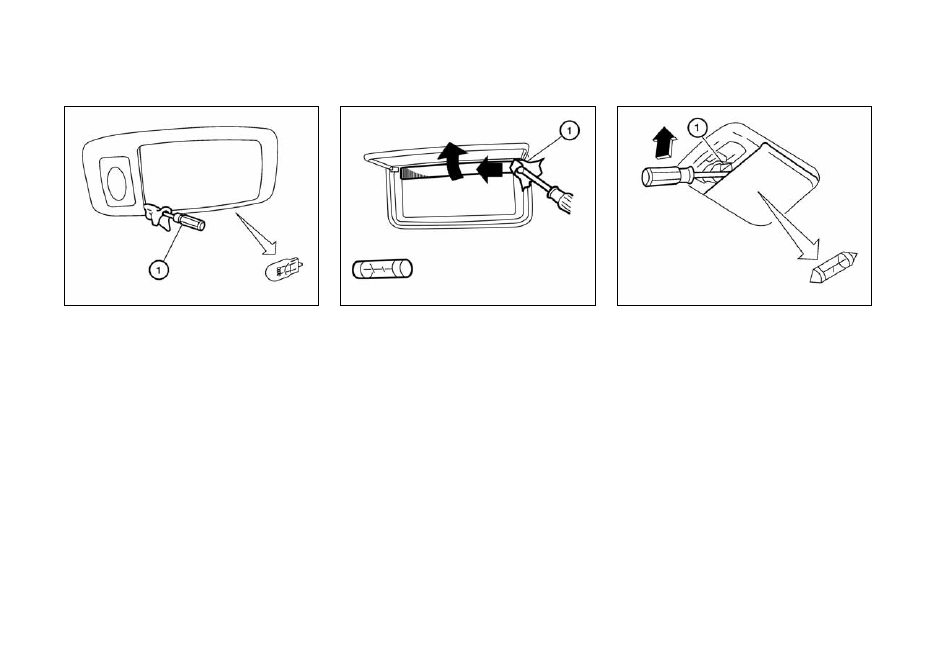

Плафоны индивидуального освещения

Чтобы не испортить корпус, подложите ткань

햲.

Косметическое зеркало

Чтобы не испортить корпус, подложите ткань

햲.

Плафон освещения багажного отделения

Чтобы не испортить корпус, подложите ткань

햲.

8 - 29

Техническое обслуживание и операции, выполняемые владельцем



КОЛЕСА И ШИНЫ

При повреждении шины обратитесь к разделу «Замена по-
врежденного колеса» главы «6. В случае неисправности».

ДАВЛЕНИЕ ВОЗДУХА В ШИНАХ

Система контроля давления воздуха в шинах
(TPMS)

Ваш автомобиль оборудован системой контроля давления воз-
духа в шинах (TPMS). Она контролирует давление воздуха во
всех шинах, кроме запасного колеса. Если включается сигна-
лизатор низкого давления воздуха в шинах и на информаци-
онном дисплее появляется сообщение [Tyre Pressure Low - Add
Air] (Низкое давление воздуха в шинах – подкачайте шины),
то это значит, что давление воздуха в одном или нескольких
колесах вашего автомобиля значительно ниже нормы. Система
также выводит на дисплей значение давления воздуха в каждой
шине (за исключением запасного колеса) посредством переда-
чи сигналов от датчиков, установленных в каждом колесе.

Система TPMS активируется только после того, как скорость
автомобиля превысит 25 км/ч. Кроме того, эта система может
не распознать внезапное падение давления воздуха в шине (на-
пример, при повреждении шины во время движения).

Для получения более подробной информации см. раздел
«Сигнализатор низкого давления воздуха в шинах» главы
«2. Приборная панель и органы управления», раздел «Систе-
ма контроля давления воздуха в шинах (TPMS)» главы «5.
Пуск двигателя и вождение автомобиля» и раздел «Замена
поврежденного колеса» главы «6. В случае неисправности».

Давление воздуха в шинах

Не реже одного раза в месяц проверяйте давление воздуха в
шинах с помощью манометра (в том числе, в шине запасного
колеса). Кроме того, обязательно делайте это перед дальни-
ми поездками. Неправильное давление в шинах может стать
причиной значительного снижения ресурса шин и ухудше-
ния управляемости автомобиля. Давление воздуха должно
контролироваться только на ХОЛОДНЫХ шинах. Шины счи-
таются холодными, если автомобиль простоял неподвижно
не менее трех часов или после длительной стоянки проехал
с умеренной скоростью не более 1,6 км. Рекомендуемое дав-
ление воздуха в ХОЛОДНЫХ шинах приведено на табличке,
наклеенной на крышке центральной консоли или на средней
стойке кузова в проеме двери водителя.

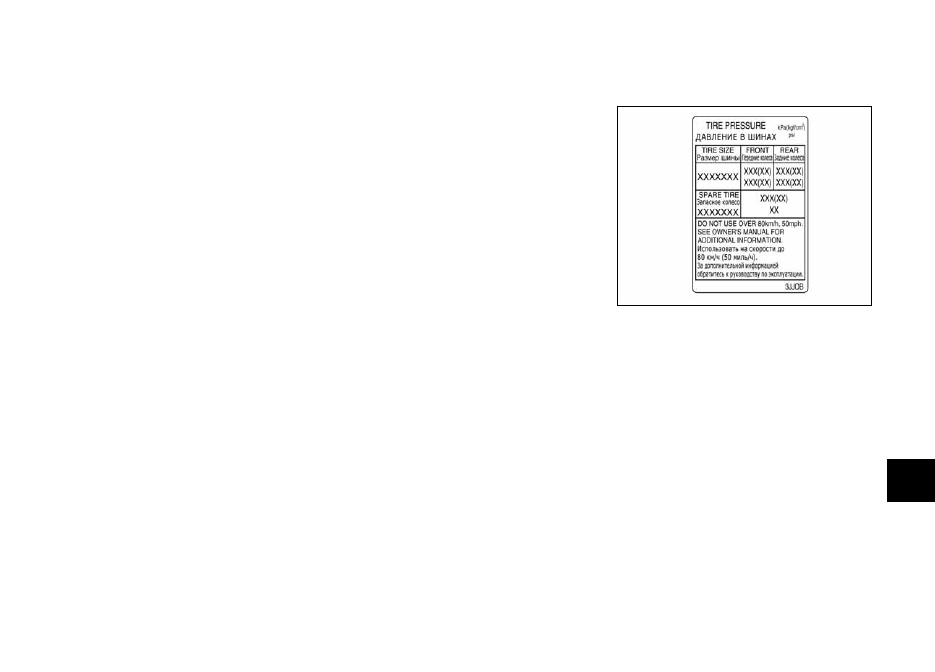

Табличка с информацией о шинах

1.  Размер шин: Указывается обозначение шин, которыми

был оснащен автомобиль при его отправке с завода-
изготовителя.

2.  Давление воздуха в шинах: Накачивайте холодные шины

до указанного давления. Шины считаются холодными,
если автомобиль простоял неподвижно не менее трех
часов или после длительной стоянки проехал с умерен-
ной скоростью не более 1,6 км. Рекомендуемое давление
воздуха в холодных шинах определено изготовителем
автомобиля с учетом равномерности их износа и харак-
теристик управляемости автомобиля при условии, что
не превышена допустимая полная масса автомобиля.

8 - 30

Техническое обслуживание и операции, выполняемые владельцем

Проверка давления воздуха в шинах

1.  Снимите колпачок вентиля шины.

2.  Прижмите шинный манометр непосредственно к на-

конечнику вентиля. Не прижимайте манометр слишком
сильно и не отклоняйте его вбок, чтобы из шины не
выходил воздух. Если во время измерения давления вы
услышите шипение выходящего воздуха, измените по-
ложение манометра, чтобы устранить утечку воздуха.

3. Снимите

манометр.

4.  Прочтите показания манометра на его стержне и сравни-

те со значением, указанным на табличке.

5.  Подкачайте шину, если требуется. Если давление в шине

стало больше нормы, нажмите на стержень клапана
кончиком манометра, чтобы выпустить часть воздуха.
Повторно проверьте давление и, при необходимости,
подкачайте шину или выпустите воздух.

6.  Установите на место колпачок.

7.  Проверьте давление воздуха в остальных шинах, в том

числе в шине запасного колеса.

Размер

Давление воздуха в холодных
шинах

Передние и задние шины, уста-
новленные на заводе: 235/55R20

240 кПа

Передние и задние шины, уста-
новленные на заводе: 235/65R18

230 кПа

Запасное колесо: T165/90D18

420 кПа

Пример

ОБОЗНАЧЕНИЕ ШИН

Федеральное законодательство требует от изготовителей
шин наносить на боковины всех шин стандартизированные
данные. Нанесенная на шину маркировка содержит важную
информацию о шине, а также ее идентификационный номер
(TIN) . Номер TIN может потребоваться при отзыве шин.

8 - 31

Техническое обслуживание и операции, выполняемые владельцем

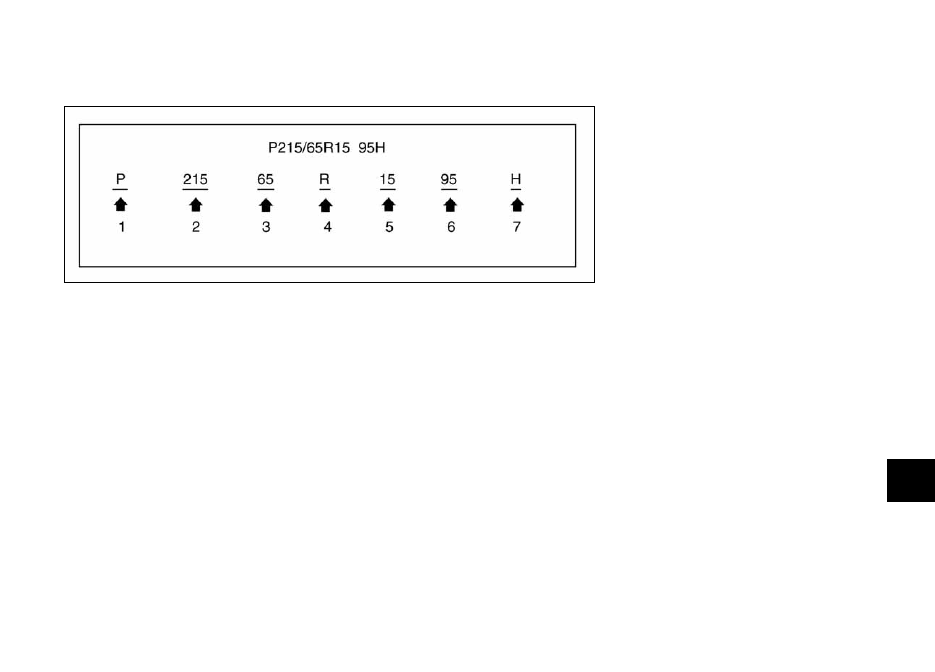

햲  Размер шины (пример: P215/65R15 95H)

1.  P: Индекс «P» указывает на то, что шина предназначен-

ная для легковых автомобилях (не все шины имеют этот
индекс).

2.  Трехзначное число (215): Это число указывает ширину

профиля шины в миллиметрах.

3.  Двузначное число (65): Это число обозначает отношение

высоты профиля шины к его ширине.

4.  R: Индекс «R» указывает на то, что шина радиальная.

5.  Двузначное число (15): Обозначает посадочный диаметр

обода колеса.

6.  Двузначное или трехзначное число (95): Это индекс до-

пустимой нагрузки на шину. Указывает максимальную
нагрузку на шину. Вы можете не обнаружить эти данные
на всех шинах, поскольку это не требуется законода-
тельством.

7.  H: Скоростная категория шины. Вы не должны двигаться

на автомобиле со скоростью, выше той, которая соот-
ветствует скоростной категории шин.

Пример

8 - 32

Техническое обслуживание и операции, выполняемые владельцем

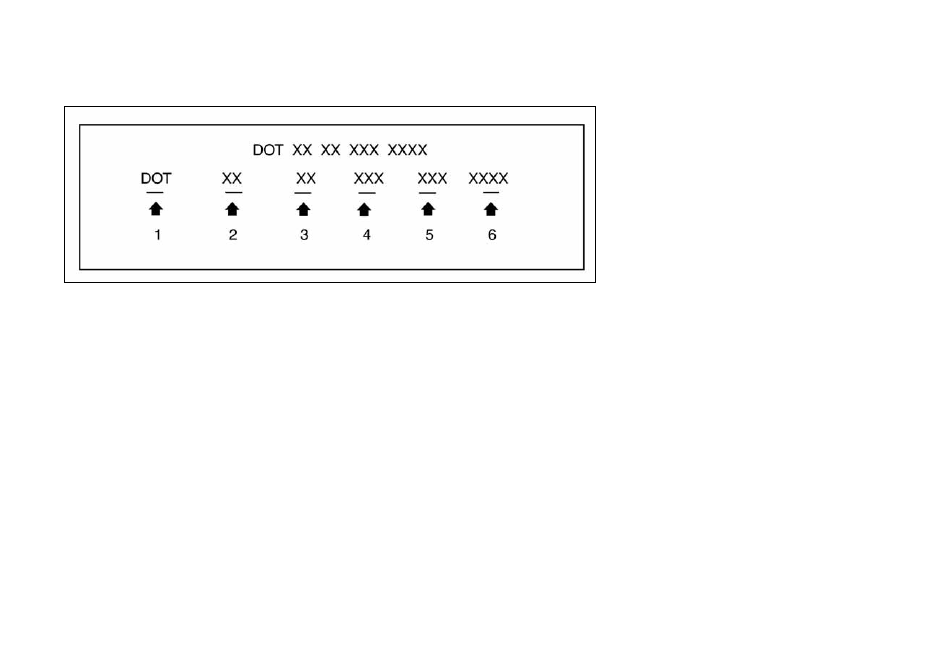

햳  Идентификационный номер (TIN) новой шины (пример:

DOT XX XX XXX XXXX)

1.  DOT: Аббревиатура английского названия Министерства

транспорта США (Department of Transportation) Данный
символ может располагаться выше, ниже или сбоку от
идентификационного номера шины.

2.  Двузначное число: Идентификационный код изготовителя.

3.  Двузначное число: Размер шин.

4.  Четырехзначное число: Код типа шины (данное обозна-

чение не является обязательным).

5.  Четырехзначное число: Дата изготовления.

6.  Данное число указывает год и неделю изготовления

шины. Например, 3103 обозначает 31-ю неделю 2003
года. Дата изготовления может быть указана на внутрен-
ней стороне шины.

햴  Структура и материал каркаса шины

Число слоев прорезиненной ткани в шине. Кроме того, из-
готовители шин обязаны указывать их состав, который
обычно включает в себя сталь, нейлон, полиэстер и другие
материалы.

햵  Максимально допустимое давление воздуха в шине

Это число соответствует самой большой величине давления
воздуха, которое поддерживается в шине. Запрещается пре-
вышать его.

햶  Максимально допустимая нагрузка

Указывает максимально допустимую нагрузку на шину в
килограммах и фунтах. При замене шин выбирайте шины,
имеющие не меньшую максимально допустимую нагрузку,
чем оригинальные шины.

햷  Термин «tubeless» (бескамерная) или «tube type» (ка-

мерная)

Указывает, нужна шине внутренняя камера («tube type») или
нет («tubeless»).

Пример

8 - 33

Техническое обслуживание и операции, выполняемые владельцем



햸  Термин «radial» (радиальная)

Термин «radial» (радиальная) указывает на радиальную кон-
струкцию шины.

햹  Изготовитель или название марки

Показывает изготовителя или название марки.

ТИПЫ ШИН



ОПАСНОСТЬ

При замене шин необходимо следить за тем, чтобы

•

все четыре шины автомобиля были одного и того же
типа (т.е. летние, всесезонные или зимние) и одина-
ковой конструкции. Компания NISSAN предоставит
вам подробную информацию о типах, размерах и
скоростной категории применяемых на вашем авто-
мобиле шин, а также об их наличии.

Приобретенные на замену новые шины могут обла-

•

дать более низкой скоростной категорией, чем шины,
которыми автомобиль был оснащен на сборочном
заводе. В этом случае новые шины не будут соответ-
ствовать скоростным возможностям вашего автомо-
биля. Запрещено превышать скорость, максимально
допустимую для шин, установленных на автомобиль.

Замена оригинальных шин на шины, не рекомендо-

•

ванные компанией NISSAN, может повлиять на пра-
вильность функционирования системы TPMS.

Всесезонные шины

Компания NISSAN оснащает некоторые автомобили всесе-
зонными шинами, которые обеспечивают достаточно высо-
кие эксплуатационные свойства автомобиля в любой сезон
года, в том числе на заснеженных и обледеневших зимних
дорогах. На боковину всесезонных шин наносится марки-
ровка «ALL SEASON» и/или «M&S». Зимние шины, обладая
лучшими сцепными свойствами на заснеженной дороге по
сравнению со всесезонными шинами, могут быть предпо-
чтительнее всесезонных при эксплуатации автомобиля в
некоторых регионах.

Летние шины

Компания NISSAN оснащает некоторые автомобили летними
шинами, которые обеспечивают высокие эксплуатационные
свойства автомобиля на сухих дорогах. Эксплуатационные
характеристики летних шин значительно ухудшаются на за-
снеженных и обледеневших зимних дорогах. На боковину
летних шин не наносится маркировка «M&S».

Если автомобиль будет эксплуатироваться на заснеженных
или обледеневших дорогах, компания NISSAN рекомен-
дует использовать зимние (SNOW) или всесезонные (ALL
SEASON) шины на всех колесах.

Зимние шины

Зимние шины должны полностью соответствовать по раз-
мерам и допустимой нагрузке шинам, которые были перво-
начально установлены на автомобиле. В противном случае
управляемость автомобиля заметно ухудшится, а безопас-
ность движения значительно снизится.

Как правило, зимние шины имеют более низкую скорост-
ную категорию по сравнению с шинами, установленными
на автомобиль на заводе-изготовителе, и могут не соответ-
ствовать потенциальным скоростным возможностям вашего
автомобиля. Запрещено превышать скорость, максимально
допустимую для шин, установленных на автомобиль.

При установке зимних шин все четыре шины должны иметь
один размер, одинаковую конструкцию, одинаковый рису-
нок протектора и быть выпущены одним производителем.

Для улучшения сцепных свойств на обледеневших дорогах
рекомендуется использовать шипованные шины; однако в
некоторых странах, провинциях и штатах запрещено эксплу-
атировать автомобили на шипованных шинах. Перед уста-
новкой на автомобиль шипованных шин проверьте местное
законодательство. Необходимо помнить о том, что сцепные
свойства шипованных шин на мокром или сухом дорожном
покрытии могут быть хуже по сравнению с нешипованными
зимними шинами.

ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ



ВНИМАНИЕ

На шины типоразмера 235/55R20 устанавливать цепи
противоскольжения нельзя. Установка цепей противо-
скольжения на шины 235/55R20 может привести к
повреждению автомобиля. Если вы планируете исполь-
зовать цепи противоскольжения, оснастите автомобиль
колесами с шинами 235/65R18.

8 - 34

Техническое обслуживание и операции, выполняемые владельцем

В некоторых странах использование цепей противосколь-
жения может быть запрещено. Перед приобретением и ис-
пользованием цепей проверьте требования местных законов
и правил. Убедитесь в том, что цепи соответствуют размер-
ности шин на вашем автомобиле, и при монтаже следуйте
всем инструкциям и рекомендациям изготовителя цепей.
Пользуйтесь только цепями класса S по SAE. Цепи класса
S рассчитаны на использование в автомобилях с уменьшен-
ным зазором между шиной и кузовом. Автомобили, для ко-
торых можно использовать цепи класса S, сконструированы
с минимальными зазорами между шиной и близлежащими
деталями подвески и кузова, позволяющими использовать
цепи и тросы противоскольжения. Минимальные зазоры
обеспечиваются при шинах, которыми автомобиль обо-
рудован на заводе-изготовителе. При установке цепей на
шины других типов автомобиль может быть поврежден. Ис-
пользуйте натяжители цепей противоскольжения, если они
рекомендованы изготовителем для обеспечения плотной
посадки цепей на шинах. Свободные концы цепей должны
быть закреплены или удалены. В противном случае воз-
можно повреждение крыльев или нижней части кузова авто-
мобиля. При использовании цепей противоскольжения, по
возможности, избегайте полной загрузки автомобиля. Кро-
ме того, снижайте скорость движения. В противном случае
при движении с высокой скоростью цепи могут повредить
автомобиль, а также заметно ухудшить управляемость и
другие эксплуатационные свойства автомобиля.

Не двигайтесь с установленными цепями противоскольже-
ния по дорогам с сухим покрытием. Это может привести к
выходу из строя различных узлов автомобиля из-за пере-
грузки.

ЗАМЕНА КОЛЕС И ШИН

Перестановка колес

Компания NISSAN рекомендует переставлять колеса через
каждые 10000 км пробега автомобиля.

Инструкции по снятию и установке колес приведены в раз-
деле «Замена поврежденного колеса» главы «6. В случае
неисправности».

При первой же возможности следует затянуть колесные
гайки до требуемого момента с помощью динамометриче-
ского ключа.

Момент затяжки колесных гаек: 113 Н·м

Колесные гайки должны быть всегда затянуты до требуе-
мого момента. Рекомендуется подтягивать гайки крепления
колес с интервалами, предусмотренными для перестановки
колес.



ОПАСНОСТЬ

После перестановки колес проверьте и отрегулируй-

•

те давление воздуха в шинах.

Подтяните гайки крепления колес после того, как ав-

•

томобиль прошел 1000 км (в том числе, и после за-
мены поврежденного колеса).

Малоразмерное запасное колесо не должно участво-

•

вать в периодической перестановке колес.

Неправильный выбор шин, ошибки при монтаже,

•

плохой уход и нерегулярное техническое обслужи-
вание шин снижают безопасность движения и могут
привести к дорожно-транспортному происшествию и
травмированию людей.

По всем вопросам, касающимся подбора и эксплуа-

•

тации шин, обращайтесь к официальному дилеру
NISSAN или представителю шинной компании.
