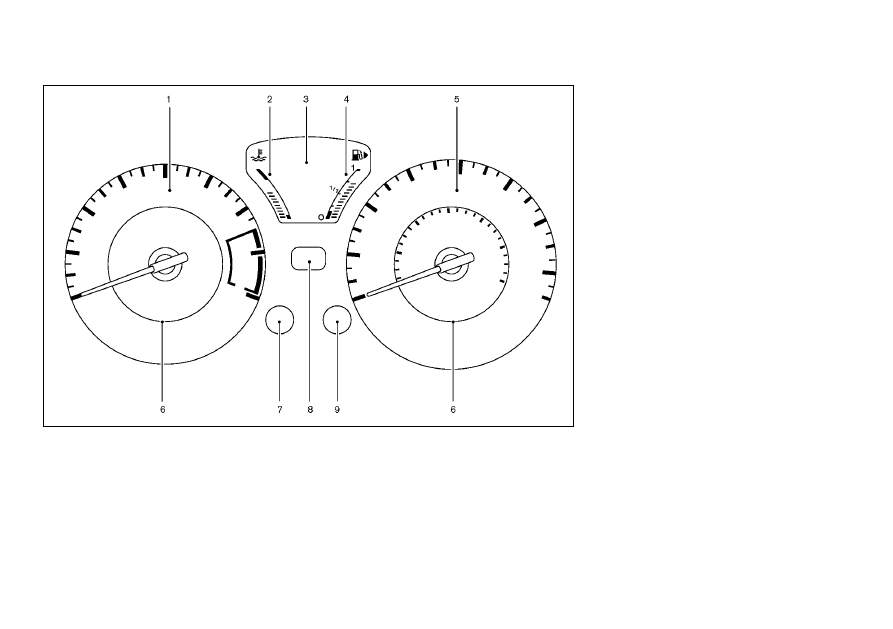

Nissan Juke (2019 год). Руководство - часть 2

0 - 10

Основные иллюстрации

6.   Индикаторы и сигнализаторы (стр. 2-9)

7.

 Регулятор яркости подсветки приборной панели

(стр.2-4)

8.  Индикатор положения селектора трансмиссии CVT*

(стр. 2-4, стр. 5-11)

9.   Кнопка сброса показаний счетчика пробега на два марш-

рута RESET (стр. 2-2)/Переключатель режима маршрут-
ного компьютера (стр. 2-4)

*:   для некоторых вариантов исполнения автомобиля

Дисплей системы круиз-контроля и ограничителя



–

скорости * (стр. 5-30, стр. 5-28)

Индикация температуры наружного воздуха (стр. 2-4)



–

Вывод информации об уровне и состоянии моторно-



–

го масла (стр. 2-6)

4.   Указатель уровня топлива  (стр. 2-3)

5.   Спидометр (стр. 2-2)

1.   Тахометр (стр. 2-2)

2.   Указатель температуры охлаждающей жидкости двига-

теля (стр.2-2)

3.   Информационный дисплей (стр. 2-3)

Одометр/счетчик пробега на две поездки (стр. 2-2)



–

Маршрутный компьютер (стр. 2-4)



–

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ И ПРИБОРЫ

0 - 11

Основные иллюстрации

6.   Бачок омывателя ветрового стекла и омывателя фар

(при наличии) (стр. 8-17)

7.   Ремни привода навесных агрегатов (стр. 8-10)

8.   Щуп для проверки уровня моторного масла (стр. 8-7)

9.   Расширительный бачок системы охлаждения двигателя

(стр. 8-5)

10.  Блок предохранителей и плавких вставок (стр. 8-21)

11.  Аккумуляторная батарея (стр. 8- 18)

Запуск двигателя от дополнительной аккумулятор-



–

ной батареи (стр. 6-10)

3.   Пробка радиатора (стр. 8-5)

Перегрев двигателя (стр. 6-12)



–

4.   Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-13)

автомобили с левосторонним управлением (LHD)



–

5.   Воздушный фильтр (стр. 8-15)

АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
HR16DE

1.   Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-13)

автомобили с правосторонним управлением (RHD)



–

2.   Крышка заливной горловины для моторного масла

(стр. 8-7)

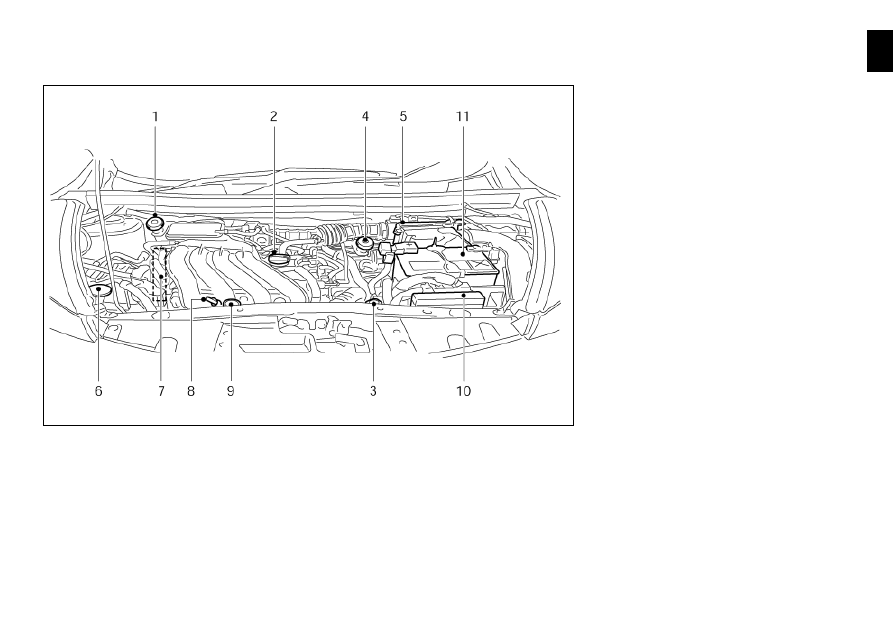

МОТОРНЫЙ ОТСЕК

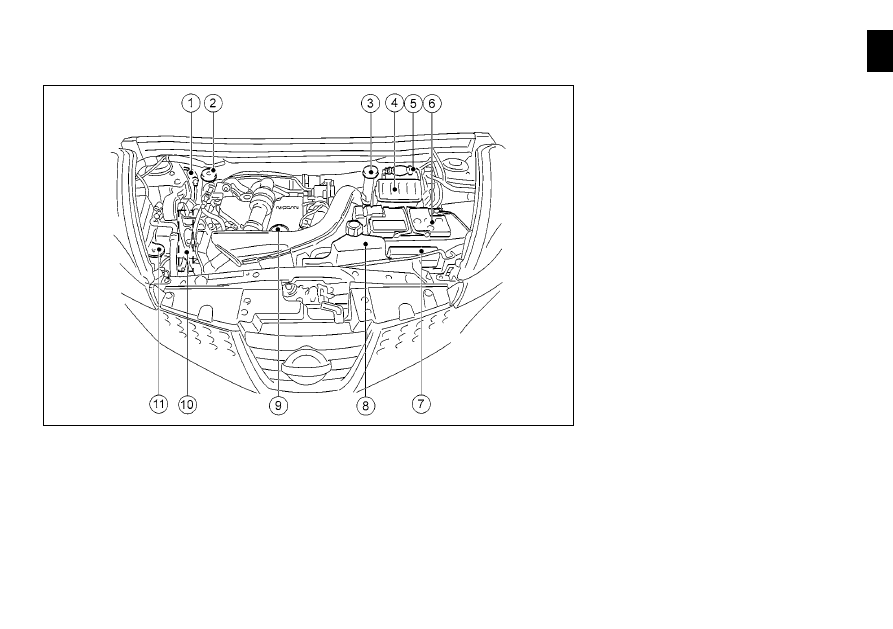

0 - 12

Основные иллюстрации

6.  Бачок омывателя ветрового стекла и омывателя фар

(при наличии) (стр. 8-17)

7.   Ремни привода навесных агрегатов (стр. 8-10)

8.   Щуп для проверки уровня моторного масла (стр. 8-7)

9.   Расширительный бачок системы охлаждения двигателя

(стр. 8-5)

10.  Блок предохранителей и плавких вставок (стр. 8-21)

11.  Аккумуляторная батарея (стр. 8-18)

Запуск двигателя от дополнительной аккумулятор-



–

ной батареи (стр. 6-10)

3.   Пробка радиатора (стр. 8-5)

Перегрев двигателя (стр. 6-12)



–

4.  Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-13)

Автомобиль с левосторонним управлением



–

5.   Воздушный фильтр (стр. 8-15)

АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
MR16DDT

1.   Бачок главного тормозного цилиндра/привода сцепле-

ния (стр. 8-13)

автомобили с правосторонним управлением (RHD)



–

2.  Крышка заливной горловины для моторного масла

(стр. 8-7)

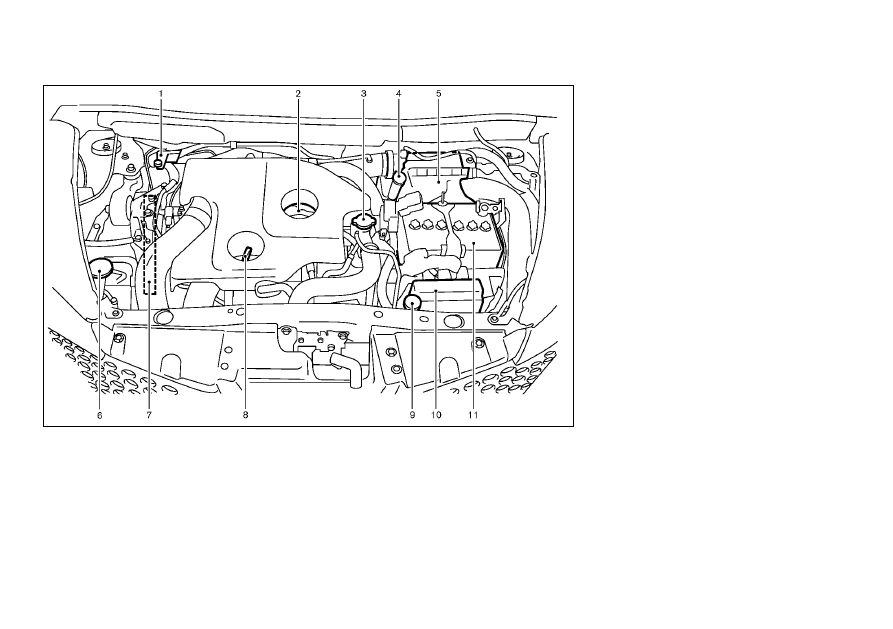

0 - 13

Основные иллюстрации

Запуск двигателя от дополнительной аккумулятор-



–

ной батареи (стр. 6-10)

7.   Блок предохранителей и плавких вставок (стр. 8-21)

8.   Расширительный бачок системы охлаждения двигателя

(стр. 8-5)

9.   Крышка заливной горловины для моторного масла (стр. 8-7)



Щуп для проверки уровня моторного масла (стр. 8-7)

10.  Ремни привода навесных агрегатов (стр. 8-10)

11.  Бачок омывателя ветрового стекла и омывателя фар

(при наличии) (стр. 8-17)

3.   Бачок главного тормозного цилиндра и гидропривода

сцепления (автомобили LHD) (стр. 8-13)

4.   Воздушный фильтр (стр. 8-15)

5.  Груша насоса ручной подкачки топлива (автомобили

LHD) (стр. 8-11)

6.   Аккумуляторная батарея (стр. 8-18)

АВТОМОБИЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ
К9К

1.  Груша насоса ручной подкачки топлива (автомобили

LHD) (стр. 8-11)

2.   Бачок главного тормозного цилиндра и гидропривода

сцепления (автомобили RHD) (стр. 8-13)



Установка универсальных детских удерживающих систем
на переднем и заднем сиденье .................................................................... 1-11
Детские удерживающие системы с креплениями стандарта ISOFIX
(для некоторых вариантов исполнения автомобиля) .................................. 1-13
Крепления для детских удерживающих систем (для некоторых
вариантов исполнения автомобиля) ............................................................ 1-14
Установка детской удерживающей системы
с помощью креплений ISOFIX ....................................................................... 1-15
Установка детской удерживающей системы с помощью
трехточечного ремня безопасности ............................................................. 1-17

Дополнительные удерживающие системы (SRS) .............................................. 1-20

Меры предосторожности при использовании дополнительных
удерживающих систем (SRS) ....................................................................... 1-20
Система подушек безопасности ................................................................... 1-24
Пиротехнические преднатяжители ремней безопасности
(для некоторых вариантов исполнения автомобиля) .................................. 1-26
Ремонт и замена элементов системы .......................................................... 1-27

Сиденья ................................................................................................................... 1-2

Передние сиденья ........................................................................................... 1-2
Задние сиденья ............................................................................................... 1-4
Подголовники .................................................................................................. 1-5
Активные подголовники передних сидений (для некоторых вариантов
исполнения автомобиля) ................................................................................ 1-5

Ремни безопасности .............................................................................................. 1-6

Меры предосторожности при использовании ремней безопасности .......... 1-6
Безопасность детей ......................................................................................... 1-7
Безопасность беременных женщин ............................................................... 1-8
Безопасность инвалидов ................................................................................ 1-8
Маркировка ремня безопасности центрального сиденья ............................ 1-8
Трехточечные ремни безопасности ................................................................ 1-8

Детские удерживающие системы ........................................................................ 1-10

Меры предосторожности при использовании детских удерживающих
систем ............................................................................................................ 1-10

1  Безопасность - сиденья, ремни безопасности
  и дополнительные удерживающие системы

1 - 2

Безопасность – сиденья, ремни безопасности и дополнительные удерживающие системы

ВНИМАНИЕ

При регулировке положения сидений необходимо убедить-
ся в отсутствии контакта с любыми подвижными деталями
автомобиля во избежание получения травм и/или повреж-
дений.

ПЕРЕДНИЕ СИДЕНЬЯ



ОПАСНОСТЬ

Запрещается регулировать положение сиденья водителя во
время движения, поскольку внимание должно быть полно-
стью сосредоточено на управлении автомобилем.

Ручная регулировка сидений



ОПАСНОСТЬ

После завершения регулировки сиденья слегка покачайтесь
на нем, чтобы убедиться в надежности его фиксации. Если
сиденье не зафиксировано надежно, оно может неожиданно
сместиться и привести к потере контроля над автомобилем.



ОПАСНОСТЬ

•  Не управляйте автомобилем и не разрешайте пасса-

жирам сидеть на сиденье с откинутой назад спинкой.
Это опасно. Ремень безопасности в этом случае не-
правильно охватывает ваше тело. В случае дорожно-
транспортного происшествия вы или ваши пассажиры
будете с силой прижаты к плечевой лямке ремня, что
может привести к тяжелым травмам шеи и других ча-
стей тела. Кроме того, вы или ваши пассажиры можете
выскользнуть из-под поясной лямки ремня, что также
чревато опасными травмами.

•  Для наиболее эффективной защиты людей, находящих-

ся в движущемся автомобиле, спинки сидений должны
быть установлены в положение, близкое к вертикально-
му. Всегда сидите, плотно опираясь на спинку сиденья,
и правильно пристегивайте и регулируйте ремень безо-
пасности. (См. параграф «Ремни безопасности» ниже в
этой главе.)

СИДЕНЬЯ

1 - 3

 Безопасность – сиденья, ремни безопасности и дополнительные удерживающие системы

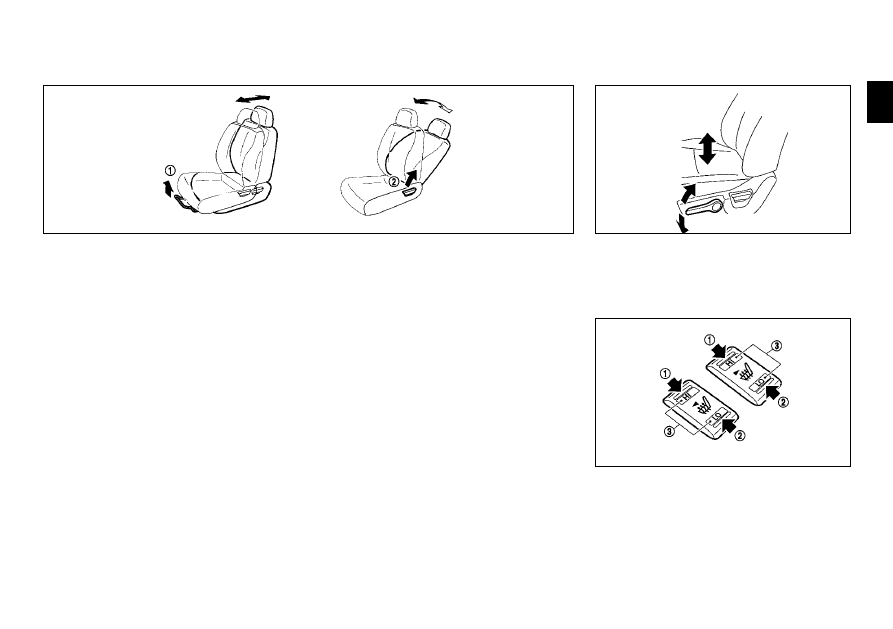

Регулировка сиденья по высоте (для некоторых вариантов
исполнения автомобиля)

Потяните вверх рычаг

e

 или нажмите на него вниз для из-

менения высоты сиденья. Удерживайте рычаг до достиже-
ния желаемого положения сиденья.

Обогрев сидений (для некоторых вариантов исполнения
автомобиля)

Передние сиденья обогреваются встроенными нагревательны-
ми элементами. Выключатели расположены на центральной
консоли и могут использоваться независимо друг от друга.

Регулировка продольного положения сиденья

1.  Потяните вверх рычаг

c

.

2.  Сдвиньте сиденье в нужное положение.

3.  Отпустите регулировочный рычаг, чтобы зафиксировать

сиденье в выбранном положении.

Регулировка наклона спинки сиденья

1.  Потяните вверх рычаг

d

.

2.  Наклоните спинку сиденья в нужное положение.

3.  Отпустите рычаг, чтобы зафиксировать спинку в вы-

бранном положении.

Регулировка угла наклона спинки сиденья позволяет пас-
сажирам различного роста и телосложения достичь опти-
мального положения для правильного использования ремня
безопасности. (См. параграф «Ремни безопасности» ниже в
этой главе.)

Спинку сиденья можно наклонить назад, чтобы пассажиры
могли отдохнуть, когда автомобиль припаркован.

1 - 4

Безопасность – сиденья, ремни безопасности и дополнительные удерживающие системы

ВНИМАНИЕ

При складывании или установке сидений будьте вниматель-
ны, чтобы не нанести травму себе или другим людям:

•  Перед изменением положений сидений убедитесь, что

на пути их движения нет препятствий.



ОПАСНОСТЬ

•  Запрещается находиться в багажном отделении или

сидеть на сложенной спинке заднего пассажирско-
го сиденья во время движения автомобиля. В случае
дорожно-транспортного происшествия или резкого тор-
можения пассажиры, находящиеся в указанных местах,
и не защищенные средствами пассивной безопасности,
могут получить серьезные травмы.

•  Запрещается складывать заднее сиденье, когда в зоне

его расположения находятся пассажиры, или если на
сиденье лежит какой-либо багаж.

•  Должным образом закрепляйте багаж, чтобы предот-

вратить его смещение во время движения или резкой
остановки автомобиля. Не размещайте груз выше уров-
ня спинок сидений.

•  При возврате спинок сидений в вертикальное положе-

ние проверьте, чтобы они были надежно зафиксирова-
ны. Если спинка сиденья плохо зафиксирована, то при
столкновении или внезапной остановке автомобиля
пассажиры могут получить травму.

•  Для эффективной защиты шейного отдела позвоночни-

ка при ударе в автомобиль сзади, подголовники должны
быть правильно отрегулированы. Если по какой-либо
причине подголовники были сняты, вновь установите их
и отрегулируйте должным образом.

•  Любую жидкость, пролитую на сиденье, оборудованное

обогревателем, необходимо немедленно вытереть при
помощи сухой ткани.

•  Для чистки сидений запрещается использовать бензин,

разбавители красок и другие растворители.

•  При обнаружении любого нарушения нормального

функционирования или при отказе обогревателей си-
дений, выключите систему и обратитесь на сервисную
станцию официального дилера NISSAN для проверки и
ремонта системы.

ЗАДНИЕ СИДЕНЬЯ

Складывание

Перед складыванием задних сидений

Зафиксируйте ремни безопасности при помощи специ-
альных крючков на стенках салона. (См. параграф «Ремни
безопасности» ниже в этой главе.)

Чтобы сложить спинку заднего сиденья, потяните рукоятку

c

.

Чтобы вернуть спинки сидений в обычное положение, под-
нимите спинку каждого сиденья и нажмите на нее, чтобы за-
фиксировать спинку сиденья в вертикальном положении.

1. Запустите

двигатель.

2.  Выберите интенсивность обогрева.

•  Для сильного обогрева нажмите на верхнюю (HI)

сторону клавиши

c

.

•

Для умеренного обогрева нажмите на нижнюю (LO)
сторону клавиши

d

.

•  При включении умеренного или сильного обогрева

загорается световой индикатор

e

.

3.  Чтобы выключить обогрев сидений, верните клавишу в

горизонтальное положение. Убедитесь в том, что свето-
вой индикатор погас.

Работой электрообогревателя сиденья управляет термостат,
который автоматически включает и выключает нагреватель-
ный элемент. Встроенный в переключатель индикатор горит
постоянно, пока обогреватель включен.

После прогрева сиденья до комфортной температуры или
перед тем, как оставить автомобиль на стоянке, не забудьте
выключить электрические обогреватели сидений.

ВНИМАНИЕ

•  Использование обогрева сидений при неработающем

двигателе может привести к разряду аккумуляторной
батареи.

•  Не пользуйтесь обогревом сидений в течение длитель-

ного времени, а также при отсутствии пассажира на си-
денье.

•  Не накрывайте сиденья одеялами, подушками, чехлами

и т.п. Это может привести к перегреву сидений.

•  Не кладите на подушки сидений твердые и тяжелые

предметы, не прокалывайте и не пришпиливайте к по-
душкам булавки или аналогичные предметы. Это может
привести к выходу обогревателя из строя.
