Nissan New Qashqai J11 (2019 год). Руководство - часть 35





8 - 12

  Техническое обслуживание и операции, выполняемые владельцем

Установите на место нижний щиток моторного отсека.

11.

Осторожно опустите автомобиль на землю.

12.

Закройте капот.

13.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

NISSAN Blue Citizenship

Запрещается загрязнять водостоки, водоемы и почву. Сда-
вайте отработанное масло и масляные фильтры на пункты
сбора отходов нефтепродуктов. При необходимости про-
консультируйтесь у представителей местной власти отно-
сительно разрешенных способов утилизации отработанных
нефтепродуктов.

Законодательство, относящееся к охране окружающей сре-
ды, может различаться в отдельных странах.

Снимите с корпуса фильтра уплотнительное кольцо.

4.

Протрите чистой тканью корпус масляного фильтра.

5.

Установка

Очистите и установите на место сливную пробку с новой

1.

уплотнительной прокладкой. Момент затяжки см. в раз-
деле «Замена моторного масла» выше в этой главе.

Установите уплотнительную прокладку на ее место в

2.

корпусе масляного фильтра.

Вставьте фильтрующий элемент в корпус масляного

3.

фильтра.

Смажьте уплотнительное кольцо чистым моторным мас-

4.

лом.

Наверните корпус фильтра рукой до ощущения легкого

5.

сопротивления, затем доверните его на 2/3 оборота.

 Момент

затяжки:



25 Н•м (2,6 кг-м)

Проверьте уровень моторного масла с помощью щупа,

6.

при необходимости долейте масло. Для получения
дополнительной информации см. «Проверка уровня
моторного масла» выше в этой главе и «Заправочные
емкости и рекомендованное топливо и смазочные мате-
риалы» в главе «9. Технические характеристики».

Установите на место крышку маслозаливной горлови-

7.

ны.

Запустите двигатель.

8.

На прогретом двигателе проверьте, нет ли следов утеч-

9.

ки масла вокруг крышки масляного фильтра и сливной
пробки. При необходимости подтяните соединения.

Заглушите двигатель и подождите несколько минут.

10.

Проверьте уровень масла, при необходимости долейте
моторное масло.

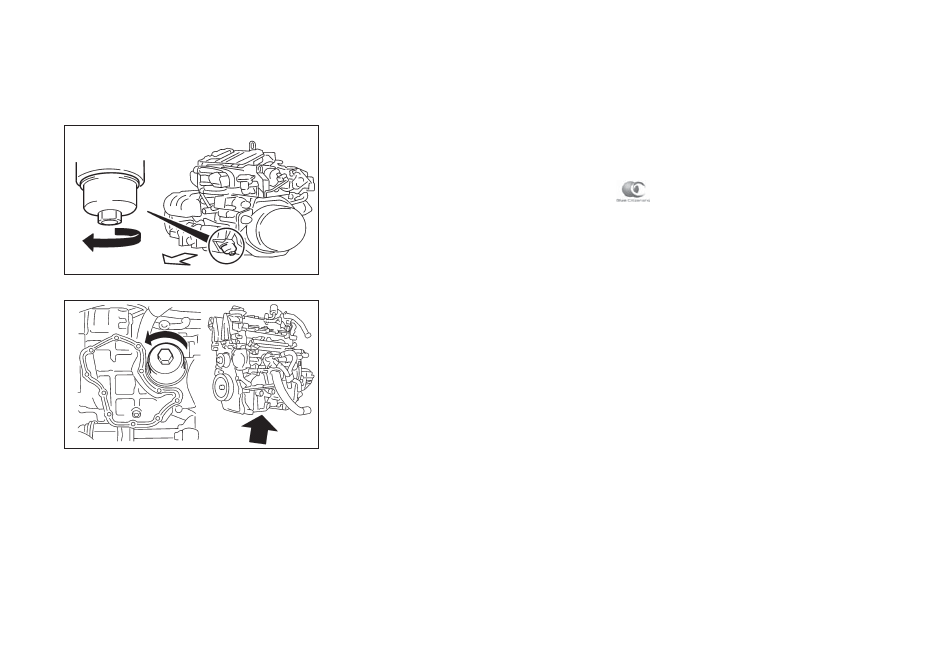

Двигатели R9M и HRA2DDT

R9M

HRA2DDT

Снятие

Слейте масло из двигателя. См. «Замена моторного мас-

1.

ла» выше в этой главе.

Ослабьте крепление корпуса масляного фильтра с по-

2.

мощью ключа.

Снимите корпус масляного фильтра и выньте фильтрую-

3.

щий элемент.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 - 13

 Техническое обслуживание и операции, выполняемые владельцем

ТОРМОЗНЫЕ МЕХАНИЗМЫ

ТОПЛИВНЫЙ ФИЛЬТР (автомобили
с дизельными двигателями)

ПРОВЕРКА СТОЯНОЧНОГО ТОРМОЗА

Периодически проверяйте работу стояночного тормоза,
останавливая автомобиль на крутом уклоне и затормаживая
его только при помощи стояночного тормоза. Если стояноч-
ный тормоз не обеспечивает эффективное удержание авто-
мобиля на месте, незамедлительно обратитесь на сервисную
станцию официального дилера NISSAN.

ПРОВЕРКА ПЕДАЛИ ТОРМОЗА

Если ход педали тормоза внезапно увеличивается, педаль
становится мягкой или увеличивается тормозной путь, то
нужно незамедлительно обратиться на сервисную станцию
официального дилера NISSAN.



ОПАСНОСТЬ

Если педаль тормоза после нажатия на нее не возвраща-
ется в исходное положение, обратитесь на сервисную стан-
цию официального дилера NISSAN для проверки тормозной
системы.

РАБОЧАЯ ЖИДКОСТЬ
ДЛЯ БЕССТУПЕНЧАТО-
РЕГУЛИРУЕМОЙ ТРАНСМИССИИ
XTRONIC (CVT)

При необходимости проверки или замены рабочей жидкости
рекомендуется обращаться на сервисную станцию офици-
ального дилера NISSAN.

ВНИМАНИЕ

Используйте только оригинальную жидкость NISSAN

•

CVT Fluid NS3*. Запрещается смешивать это масло с
другими рабочими жидкостями.

Применение жидкости, отличной от оригинальной жид-

•

кости NISSAN CVT Fluid NS3*, приведет к серьезной не-
исправности трансмиссии XTRONIC и дорогостоящему
ремонту, на который не распространяется гарантия про-
изводителя.

*: Более подробную информацию вы можете получить у
официального дилера NISSAN.

СЛИВ ВОДЫ ИЗ ТОПЛИВНОГО ФИЛЬТРА

Слейте отстой из топливного фильтра. Обратитесь на сер-
висную станцию официального дилера NISSAN.

ПРОКАЧКА ТОПЛИВНОЙ СИСТЕМЫ

Нет необходимости в каких-либо специальных процедурах
для прокачки системы.

NISSAN Blue Citizenship

Запрещается выливать слитое из фильтра топливо на зем-
лю, в каналы, реки и т.п. Сдавайте отработанное масло на
пункты сбора отходов нефтепродуктов. Ознакомьтесь с
местным законодательством.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 - 14

  Техническое обслуживание и операции, выполняемые владельцем

ТОРМОЗНАЯ ЖИДКОСТЬ
И ЖИДКОСТЬ ГИДРОПРИВОДА
СЦЕПЛЕНИЯ

A Автомобили с левосторонним управлением

B Автомобили с правосторонним управлением



ОПАСНОСТЬ

Используйте только новую жидкость. Старая или загряз-

•

ненная тормозная жидкость может вывести из строя
тормозную систему и гидропривод управления сце-
плением. Применение не рекомендованной тормозной
жидкости может привести к выходу из строя элементов
тормозной системы и к ухудшению ее эффективности.

Протрите начисто крышку бачка для тормозной жидко-

•

сти, прежде чем отворачивать ее.

Тормозная жидкость ядовита. Ее необходимо хранить в

•

таре с соответствующей маркировкой и в местах, недо-
ступных для детей.

Проверьте уровень жидкости в бачке. Если уровень жидко-
сти находится между метками MIN

d

 и MAX

c

, или если на

приборной панели загорелся сигнализатор неисправности
тормозной системы, долейте в бачок тормозную жидкость
и доведите ее уровень до метки MAX.

Если тормозная система не работает должным образом,
обратитесь на сервисную станцию официального дилера
NISSAN для проверки системы.

При работающем двигателе нужно измерить расстояние
между верхней поверхностью педали рабочего тормоза и
полом кузова. Если это расстояние не соответствует норме,
обратитесь на сервисную станцию официального дилера
NISSAN.



Сила нажатия на педаль 490 Н (50 кгс)



183,7 – 193,7 мм

Саморегулирующиеся тормозные механизмы

Ваш автомобиль оборудован саморегулирующимися тор-
мозными механизмами. Дисковые тормозные механизмы
регулируются автоматически при каждом нажатии на педаль
тормоза.

УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ

Проверьте работоспособность усилителя тормозной систе-
мы следующим образом:

При выключенном двигателе несколько раз нажмите и

1.

отпустите педаль рабочего тормоза. Если ход тормозной
педали после каждого нажатия остается прежним, пере-
ходите к следующему этапу.

Запустите двигатель при нажатой педали тормоза. При

2.

этом педаль должна немного опуститься.

Заглушите двигатель, продолжая нажимать педаль ра-

3.

бочего тормоза. Удерживайте педаль нажатой примерно
30 секунд. Положение педали не должно измениться.

Отпустив педаль рабочего тормоза, запустите двигатель

4.

на 1 минуту, а затем заглушите его. Несколько раз на-
жмите педаль тормоза. Ход педали тормоза будет с каж-
дым нажатием постепенно уменьшаться из-за снижения
разрежения в усилителе.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 - 15

 Техническое обслуживание и операции, выполняемые владельцем



ВНИМАНИЕ

Запрещается использовать охлаждающую жидкость

•

двигателя в качестве низкозамерзающей добавки в
жидкость омывателя ветрового стекла. Это может при-
вести к повреждению лакокрасочного покрытия кузова.

Пользуйтесь только омывающей жидкостью, рекомен-

•

дованной компанией NISSAN.

ЖИДКОСТЬ ОМЫВАТЕЛЕЙ
ВЕТРОВОГО СТЕКЛА И ФАР
(для некоторых вариантов
исполнения автомобиля)



ОПАСНОСТЬ

Незамерзающая жидкость для омывателя ветрового стекла
ядовита, ее следует хранить в промаркированной таре, не-
доступной для детей.

Проверьте уровень жидкости в бачке омывателя. При

•

низком уровне жидкости долейте жидкость в бачок, что-
бы довести ее уровень до отметки MAX.

Если дорожные условия требуют повышенного расхода

•

жидкости, то доливайте ее чаще.

Для лучшей очистки ветрового стекла рекомендуется

•

добавлять в воду небольшое количество концентри-
рованной жидкости омывателя. Зимой концентрация
низкозамерзающей жидкости должна соответствовать
температуре окружающего воздуха. При выборе кон-
центрации жидкости омывателя следуйте рекомендаци-
ям изготовителя.

Рекомендованный тип тормозной жидкости и жидкости ги-
дропривода сцепления указаны в разделе «Заправочные ем-
кости. Рекомендованное топливо и смазочные материалы» в
главе «9. Техническая информация».

Если вам приходится часто доливать жидкость, обратитесь
на сервисную станцию официального дилера NISSAN для
тщательной проверки герметичности системы гидропривода
сцепления.

ВНИМАНИЕ

Для замены тормозной жидкости, а также для проверки

•

тормозной системы гидропривода сцепления следу-
ет обращаться на сервисную станцию официального
дилера NISSAN, располагающую квалифицированным
персоналом, технической документацией и всеми необ-
ходимыми эксплуатационными материалами.

Избегайте попадания брызг жидкости на окрашенные

•

поверхности кузова. Рабочая жидкость может повре-
дить лакокрасочное покрытие. При попадании жидкости
на лакокрасочное покрытие кузова немедленно смойте
жидкость водой.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 - 16

  Техническое обслуживание и операции, выполняемые владельцем

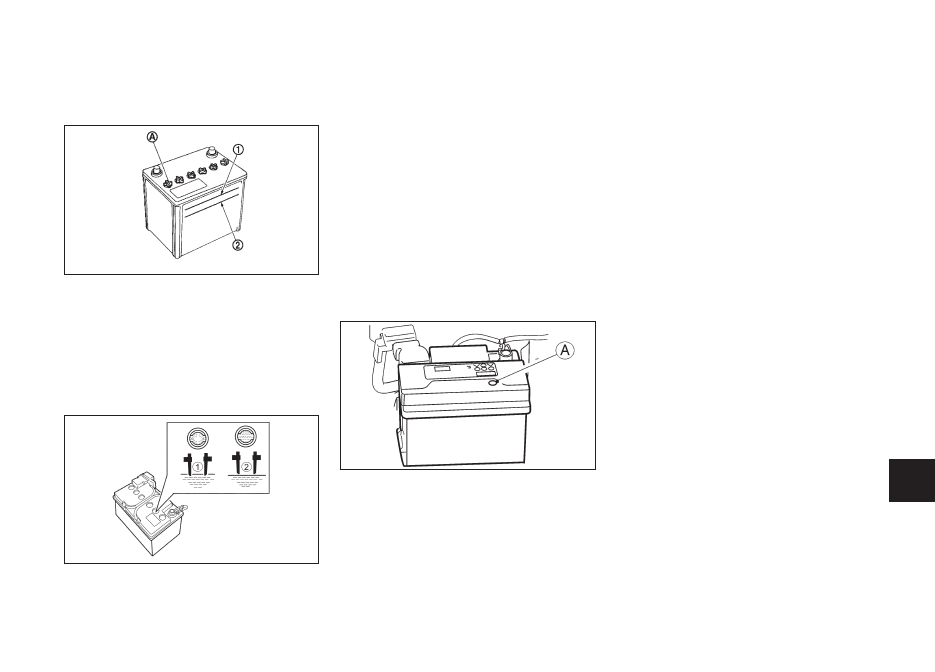

АККУМУЛЯТОРНАЯ БАТАРЕЯ

АККУМУЛЯТОРНАЯ БАТАРЕЯ



ОПАСНОСТЬ

Запрещается эксплуатация автомобиля при низком уровне
электролита в аккумуляторной батарее. Это может привести
к повышению нагрузки на батарею, что, в свою очередь,
приведет к перегреву и сокращению срока службы аккуму-
ляторной батареи, а в некоторых случаях – к ее взрыву.

Следите за тем, чтобы аккумуляторная батарея сна-

•

ружи была сухой и чистой. При появлении на выводах
аккумуляторной батареи и наконечниках ее проводов
следов коррозии очистите их с помощью водного рас-
твора соды.

Следите за чистотой клемм проводов и периодически

•

проверяйте затяжку клемм.

Если автомобиль не будет эксплуатироваться в течение

•

30 дней или дольше, то следует отсоединить провод от
«отрицательного» (–) вывода аккумуляторной батареи,
что уменьшит ее разряд.

При необходимости замены или проверки аккумулятор-

•

ной батареи обратитесь на сервисную станцию офици-
ального дилера NISSAN.

Предупреждающая наклейка на аккумуляторной

батарее



ОПАСНОСТЬ

c

Не курить

Не подносить близко открытое

пламя

Не подносить близко искрящие

предметы

Запрещается курить рядом с аккумуляторной батареей. Запре-
щается приближаться к аккумуляторной батарее с источником
открытого пламени или с искрящимися предметами.

d



Наденьте защитные очки

Будьте осторожны при обращении с аккумуляторной батареей.
Обязательно используйте защитные очки для защиты глаз от воз-
действия электролита или от взрыва.

e



Хранить в местах, недоступных

для детей

Не позволяйте детям прикасаться к аккумуляторной батарее. Хра-
ните аккумуляторную батарею в местах, недоступных для детей.

f



Осторожно – кислота

Не допускайте попадания аккумуляторной кислоты на откры-
тые участки кожи, в глаза, на одежду или окрашенные детали
автомобиля. После непосредственного контакта с аккумуляторной
батареей или ее крышкой немедленно и тщательно вымойте руки.
При попадании электролита в глаза, на кожу или одежду нужно не-
медленно промыть пораженные места водой в течение, по крайней
мере, 15 минут, и сразу же обратиться за медицинской помощью.
Электролит содержит кислоту. Попадание электролита в глаза или
на кожу может привести к потере зрения или ожогу.

g



Прочтите инструкцию

Перед началом работы с аккумуляторной батареей внимательно
прочтите инструкции. Это обеспечит правильное и безопасное
выполнение всех операций.

h

Взрывоопасный газ

Водород, выделяемый аккумуляторной батареей, является взры-
воопасным.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 - 17

 Техническое обслуживание и операции, выполняемые владельцем

Процедура повторной инициализации после
подключения аккумуляторной батареи

Если вы отключали аккумуляторную батарею, то после

•

ее повторного подключения выполните следующие опе-
рации:

Настройте часы (для некоторых вариантов исполнения ав-

•

томобиля). Для получения дополнительной информации
см. «Информационный дисплей автомобиля» в главе «2.
Приборная панель и органы управления» или отдельное
Руководство по эксплуатации системы NissanConnect, а
также см. описание аудиосистемы в разделе « Радиопри-
емник FM-AM с проигрывателем компакт-дисков (для
некоторых вариантов исполнения автомобиля)» в главе
«4. Информационный дисплей, система отопления и кон-
диционирования воздуха и аудиосистема» .

Восстановите настройку кнопок выбора предварительно

•

запрограммированных радиостанций. Более подробные
сведения приведены в описаниях аудиоустройств в гла-
ве «4. Дисплей. Система отопления и кондиционирова-
ния воздуха. Аудиосистема».

Автомобили с системой «стоп-старт»

Убедитесь, что установленная аккумуляторная батарея

•

является специальной аккумуляторной батареей, которая
отличается повышенной емкостью и сроком службы. При
наличии системы «стоп-старт» не используйте любые дру-
гие аккумуляторные батареи, поскольку это может приве-
сти к раннему выходу батареи из строя или неисправности
системы «стоп-старт». Рекомендуется устанавливать на
автомобиль оригинальную аккумуляторную батарею
NISSAN. Более подробную информацию вы можете полу-
чить у официального дилера компании NISSAN.

Если провода аккумуляторной батареи были отсоеди-

•

нены (например, для ее замены) и затем снова при-
соединены, то может появиться некоторая задержка
восстановления работы системы «стоп-старт».

c

 OK

d

 Добавить

Долейте дистиллированную воду и доведите уровень

1.

электролита до отметки UPPER

c

.

  Если боковая поверхность аккумуляторной батареи

сильно загрязнена, проверьте уровень электролита, за-
глянув непосредственно в отверстие.

Установите на место и надежно заверните пробки.

2.

ВНИМАНИЕ

Запрещается переполнять аккумуляторы батареи электро-
литом. Если уровень электролита слишком высок, то при
заряде аккумуляторной батареи часть электролита может
вытечь из аккумуляторов наружу и повредить лакокрасоч-
ное покрытие кузова.

Необслуживаемая аккумуляторная батарея
(тип B)

Если на автомобиле установлена необслуживаемая акку-
муляторная батарея, то проверка уровня электролита не
требуется. Тем не менее, компания NISSAN рекомендует
периодически проверять состояние зеленого индикатора
A. Если индикатор не виден, то замените аккумуляторную
батарею как можно скорее.

АККУМУЛЯТОРНАЯ БАТАРЕЯ (ТИП А)

Проверьте уровень электролита в каждой секции аккумуля-
торной батареи. Он должен быть между метками UPPER

c



и LOWER

d

..

При необходимости поднять уровень электролита в отдель-
ных секциях батареи, добавляйте только дистиллированную
воду таким образом, чтобы поверхность электролита каса-
лась индикатора каждого заливного отверстия. Запрещает-
ся переливать жидкость выше максимальной отметки.

С помощью подходящего инструмента снимите пробки

A.

Индикатор

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 - 18

  Техническое обслуживание и операции, выполняемые владельцем

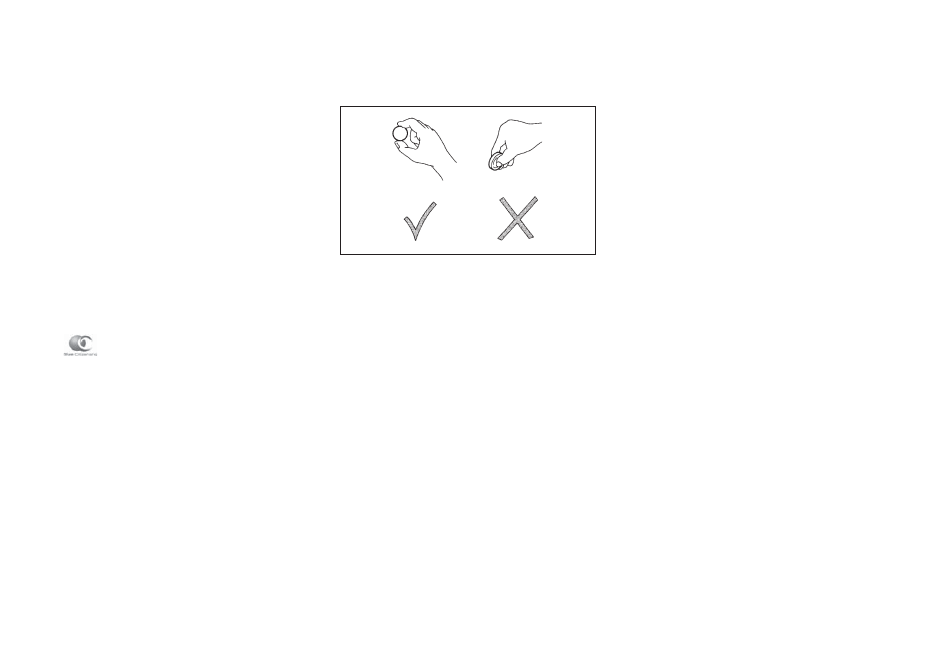

ВНИМАНИЕ

Элемент питания следует держать только за края, как по-
казано на рисунке. Если вы будете дотрагиваться руками
до контактных поверхностей, то емкость элемента питания
существенно уменьшится.

ЗАПУСК ДВИГАТЕЛЯ ОТ АККУМУЛЯТОРНОЙ
БАТАРЕИ ДРУГОГО АВТОМОБИЛЯ

При необходимости использования дополнительной батареи
для запуска двигателя обратитесь к пункту «Запуск двигате-
ля от дополнительной аккумуляторной батареи» раздела «6.
В случае неисправности». Если двигатель не удается запу-
стить даже от аккумуляторной батареи другого автомобиля,
то, возможно, аккумуляторная батарея вашего автомобиля
нуждается в замене. Обратитесь на сервисную станцию офи-
циального дилера NISSAN.

ВСТРОЕННЫЙ ПУЛЬТ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЦЕНТРАЛЬНЫМ ЗАМКОМ

ВНИМАНИЕ

Не прикасайтесь пальцами к контактным поверхностям

•

элемента питания и пульта.

NISSAN Blue Citizenship

Неправильная утилизация отработавших источников пи-

•

тания может представлять опасность для окружающей
среды. При утилизации старых элементов питания со-
блюдайте требования местного законодательства.

Дистанционный пульт и пульт Intelligent Key водонепро-

•

ницаемы, однако при попадании на них воды следует
немедленно протереть пульт насухо. Для того чтобы за-
менить элемент питания пульта дистанционного управ-
ления/ключа Intelligent Key, осторожно вскройте его,
следуя инструкциям на рисунке.

При замене элемента питания оберегайте пульт/ключ

•

Intelligent Key от попадания в него пыли и масла.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8 - 19

 Техническое обслуживание и операции, выполняемые владельцем

Нажимая кнопки, проверьте, правильно ли работает

5.

пульт.

Если вы встретите затруднения при замене элемента пита-
ния, обратитесь на сервисную станцию официального диле-
ра NISSAN.

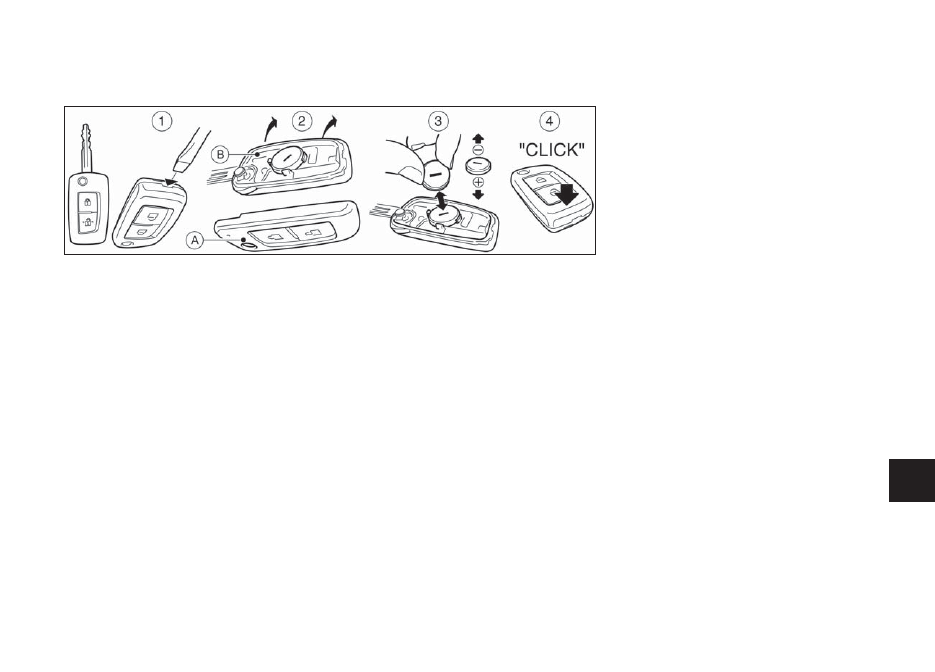

Замена

Вставьте плоскую отвертку или иной подходящий ин-

1.

струмент в паз на торце пульта и поверните отвертку,
чтобы открыть крышку.

При открывании держите переднюю сторону пульта

2.

A

по направлению вниз, как показано на иллюстрации.

Замените разряженный элемент питания новым.

3.



Элемент питания, используемый в дистанционном пульте:



CR2032

Не дотрагивайтесь до печатной схемы и электриче-

•

ских контактов – это может стать причиной неис-
правности ключа.

Элемент питания необходимо вставлять таким об-

•

разом, чтобы «положительный» полюс (+) был
обращен к нижней части корпуса, как показано на
иллюстрации.

Установите крышку на место, действуя в обратном по-

4.

рядке, и с усилием нажмите на нее.

Пульт дистанционного управления замками дверей

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание   ..  33  34  35  36   ..
