Nissan New Qashqai J11 (2019 год). Руководство - часть 13





2 - 46

Приборная панель и органы управления

ВНИМАНИЕ

Для того чтобы не повредить полку багажного отделения,
уложите ее в надежное место на то время, когда вы ею не
пользуетесь.

ПРИМЕЧАНИЕ

Полку багажного отделения можно надежно уложить под
панели пола багажного отделения (см. раздел «Установка»
ниже в этой главе).

Установка

Откройте дверь багажного отделения.

1.

Вставьте полку багажного отделения в направляющие,

2.

продвигая ее как можно дальше вперед через проем
двери багажного отделения.

Закрепите шнуры с обеих сторон

3.

c

 проема двери ба-

гажного отделения.

Закройте дверь багажного отделения (см. «Замок двери

4.

багажного отделения» в главе «2. Подготовка к началу
движения»).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 47

Приборная панель и органы управления

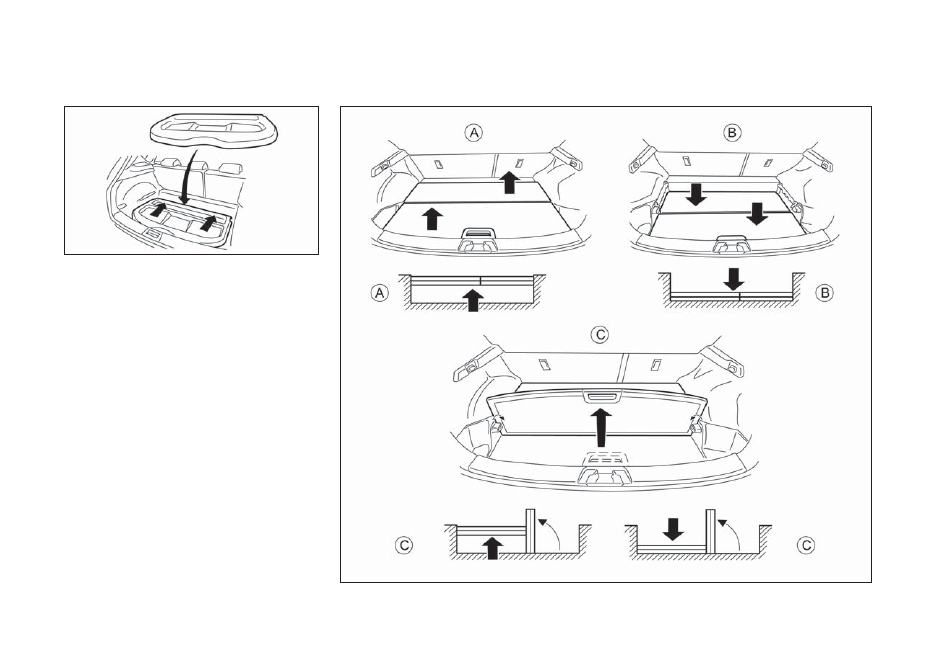

Вертикальное положение



C

Это положение обеспечивает дальнейшее разделение ба-
гажного отсека за счет установки панелей вертикально в
пазы, имеющиеся на боковых панелях отделки.

КРЮЧКИ ДЛЯ КРЕПЛЕНИЯ БАГАЖА

Крючки для крепления багажа предназначены для хозяй-
ственных пакетов и т.п.



ОПАСНОСТЬ

Нагрузка на крючок не должна превышать 3 кг.

•

Груз должен распределяться равномерно по поверхно-

•

сти пола и нагрузка на каждую из панелей не должна
превышать 50 кг.

Во избежание повреждений, при перевозке тяжелых гру-

•

зов панели следует устанавливать в нижнее положение
B и надежно закреплять груз веревками или ремнями,
чтобы не допустить его перемещения.

Верхнее положение



A

В этом положении, при сложенных задних сиденьях, обра-
зуется ровная грузовая площадка. Кроме того, в этом поло-
жении создается скрытый грузовой объем, расположенный
под панелями пола.

ПРИМЕЧАНИЕ

Полку багажного отделения можно надежно уложить под
панели пола багажного отделения.

Перемещайте панели, как показано на рисунке, поднимая и
сдвигая каждую панель в верхнее положение

A.

Переместите большую панель, как показано на рисунке,

1.

поднимая и сдвигая ее в верхнее положение

A.

Повторите процедуру с панелью меньшего размера.

2.

Нижнее положение

B

В этом положении багажное отделение имеет наибольший
объем.

Перемещайте обе панели, как показано на рисунке, подни-
мая и сдвигая каждую панель в нижнее положение

B.

ПАНЕЛЬ ПОЛА БАГАЖНОГО ОТДЕЛЕНИЯ
(для некоторых вариантов исполнения
автомобиля)



ОПАСНОСТЬ

Надежно закрепляйте любой груз веревками или рем-

•

нями, чтобы не допустить его смещения. Не размещайте
багаж выше уровня спинок сидений. При резком тормо-
жении или при столкновении плохо закрепленный груз
может стать причиной получения травм.

Запрещается помещать на пол багажного отделения

•

предметы массой более 50 кг.

Запрещается перевозить людей в багажном отделе-

•

нии. Исключительно опасно находиться в багажном
отделении во время движения. При столкновении люди,
находящиеся в грузовом кузове, подвергаются значи-
тельному риску травмирования или гибели в результате
дорожного происшествия.

Для закрепления верхней лямки можно использовать

•

только две точки крепления, обозначенные табличка-
ми. Ни в коем случае не используйте для закрепления
верхней стропы точки, предназначенные для крепления
багажа.

Пол багажного отделения или багажника имеет двусторон-
нее покрытие (для сухого и мокрого багажа), либо перестав-
ляемые в два положения панели пола, что позволяет менять
конфигурацию багажного отсека.

ВНИМАНИЕ

При перевозке сухих грузов лицевая сторона коврика

•

должна быть обращена вверх.

Гладкая поверхность должна использоваться только

•

для влажных грузов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 48

Приборная панель и органы управления

ОКНА

Выключатель стеклоподъемника
пассажирской двери

Выключатель стеклоподъемника пассажирской двери по-
зволяет управлять только стеклоподъемником соответству-
ющей двери.

Если водитель нажмет кнопку блокировки стеклоподъемни-
ков пассажирских дверей, то эти стеклоподъемники рабо-
тать не будут.

Автоматический режим работы

Автоматическая работа возможна при наличии на наружной
поверхности выключателя стеклоподъемника метки

.

Главный выключатель на двери водителя

Выключатель привода стеклоподъемников на двери водите-
ля является главным выключателем и позволяет управлять
стеклоподъемниками всех дверей.

Блокировка электрических стеклоподъемников пассажир-
ских дверей

Если нажать кнопку блокировки

c

, то стеклоподъемники

пассажирских дверей будут заблокированы.

Для отмены блокировки привода стеклоподъемников пасса-
жирских дверей вновь нажмите кнопку

c

.

ЭЛЕКТРИЧЕСКИЕ СТЕКЛОПОДЪЕМНИКИ

Переключатели электрических стеклоподъемников находят-
ся на панелях обивки дверей и функционируют, когда вы-
ключатель зажигания находится в положении ON.



ОПАСНОСТЬ

Перед закрыванием окон убедитесь в том, что в окон-

•

ных проемах не находятся пальцы или руки пассажиров,
или какие-либо иные предметы.

Запрещается оставлять в автомобиле детей или взрос-

•

лых, за которыми требуется присмотр. Они могут не-
преднамеренно воздействовать на различные органы
управления автомобилем, что может привести к аварии.

Рекомендуется объяснить всем пассажирам правила

•

безопасного использования электрических стекло-
подъемников, обратив особое внимание на обеспечение
безопасности детей.

Электрические стеклоподъемники могут работать только
при положении ON выключателя зажигания.

Для того чтобы опустить стекло, нажмите выключатель
электрического стеклоподъемника.

Для того чтобы поднять стекло, потяните выключатель элек-
трического стеклоподъемника вверх.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 49

Приборная панель и органы управления

ПОТОЛОЧНЫЙ ЛЮК (для некоторых
вариантов исполнения автомобиля)

c

 Закрывание

d

 Открывание

ВНИМАНИЕ

Запрещается класть тяжелые предметы на потолочный

•

люк или на крышу автомобиля рядом с ним.

Запрещается вешать какие-либо предметы на солнце-

•

защитную шторку потолочного люка. Это может приве-
сти к деформации или повреждению шторки.

Оставляя автомобиль на продолжительное время под

•

прямыми лучами солнца, закрывайте солнцезащитную
шторку, чтобы предотвратить сильное нагревание воз-
духа в салоне автомобиля.

В зависимости от окружающей обстановки или условий
движения, функция автоматического реверса может произ-
вольно включиться при ударе или возникновении нагрузки,
подобной заеданию.

Процедура повторной инициализации после
подключения аккумуляторной батареи

Некоторые функции электрических стеклоподъемников
(автоматическое закрывание, авто-реверс) не работают
должным образом после отсоединения провода от акку-
муляторной батареи и прерывания подачи питания. Для
повторной инициализации функций электрических стекло-
подъемников выполните следующую процедуру.

Переведите выключатель зажигания в положение ON.

1.

Если стекло двери водителя закрыто, полностью от-

2.

кройте его с помощью выключателя на двери водителя.

Для закрывания стекла двери водителя потяните вверх

3.

и удерживайте выключатель на двери водителя. Удержи-
вайте выключатель в течение примерно 5 секунд после
того, как окно полностью закроется, и отпустите его.

Проверьте, нормально ли работают функции стекло-

4.

подъемников.

Если вы непрерывно открываете и закрываете стекло с
помощью стеклоподъемника, то это может привести к на-
рушению его нормальной работы. Выполните следующие
действия.

Если нормальная работа функций стеклоподъемника на-
рушена и после выполнения указанной выше процедуры,
повторите ее. При необходимости обратитесь на сервисную
станцию официального дилера NISSAN для проверки систе-
мы электрических стеклоподъемников.

Автоматический режим позволяет полностью поднять или
опустить стекло, не удерживая выключатель.

Для того чтобы полностью опустить стекло, нажмите вы-
ключатель стеклоподъемника до второго щелчка и отпусти-
те его. Для того чтобы полностью поднять стекло, потяните
выключатель стеклоподъемника вверх до второго щелчка и
отпустите его. При этом не требуется удерживать выключа-
тель во время работы стеклоподъемника.

Для того чтобы остановить работу стеклоподъемника в ав-
томатическом режиме, нажмите выключатель или потяните
его в обратном направлении.

Функция автореверса



ОПАСНОСТЬ

Существует небольшой промежуток непосредственно

•

перед полностью закрытым положением стекла, при
котором наличие посторонних предметов не может быть
обнаружено. При закрывании окон убедитесь в том, что
в проемах не находятся пальцы или руки пассажиров,
находящихся в автомобиле, или какие-либо предметы.

Функция автореверса не работает при ручном закрыва-

•

нии стекла (если вы удерживаете выключатель в поло-
жении закрывания).

Функция автоматического реверса позволяет автоматиче-
ски опустить стекло, если какой-либо предмет находится в
проеме окна при его закрывании в автоматическом режиме.
Если во время движения стекла вверх система управления
обнаружит препятствие в оконном проеме, стекло немед-
ленно прекратит закрываться и начнет двигаться вниз.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 50

Приборная панель и органы управления

Среднее положение

При установке переключателя в среднее положение, вну-
треннее освещение включается при открывании двери ав-
томобиля.

ТАЙМЕР ВНУТРЕННЕГО ОСВЕЩЕНИЯ
(для некоторых вариантов исполнения
автомобиля)

Освещение салона остается включенным некоторое время в
следующих случаях:

При выключении зажигания.

•

При отпирании замков дверей автомобиля.

•

При открывании и последующем закрывании любой

•

двери автомобиля.

Работа таймера прерывается, и освещение салона выключа-
ется в следующих случаях:

При запирании замков дверей автомобиля.

•

Выключатель зажигания повернут в положение ON.

•

ПЛАФОНЫ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ
(для некоторых вариантов исполнения
автомобиля)

ВНУТРЕННИЕ ОСВЕТИТЕЛЬНЫЕ
ПРИБОРЫ

ВНИМАНИЕ

Не включайте плафоны внутреннего освещения на продол-
жительное время при неработающем двигателе. Это может
привести к разряду аккумуляторной батареи.

ПРИМЕЧАНИЕ

Плафоны внутреннего освещения выключатся через неко-
торое время, если только выключатель зажигания не нахо-
дится в положении ACC или ON.

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ
ПАССАЖИРСКОГО САЛОНА

Выключатель внутреннего освещения имеет три положения:
ON

c

, OFF

d

 и среднее

e

.

Положение ON

Если выключатель находится в положении ON

c

, то вклю-

чатся плафоны внутреннего освещения салона.

Положение OFF

Если выключатель внутреннего освещения находится в по-
ложении OFF

d

., плафоны внутреннего освещения не будут

гореть, независимо от других условий.

УПРАВЛЕНИЕ СОЛНЦЕЗАЩИТНОЙ ШТОРКОЙ

Солнцезащитная шторка работает только при включенном
зажигании.



ОПАСНОСТЬ

Запрещается держать руки, пальцы и любые иные части
тела в зоне действия задней солнцезащитной шторки. Вы
можете получить травму.

Открывание и закрывание

Ручное управление

Для того чтобы закрыть солнцезащитную шторку, нажмите
и удерживайте сторону CLOSE переключателя

c

. Для того

чтобы шторка закрылась не полностью, отпустите переклю-
чатель.

Для того чтобы открыть солнцезащитную шторку, нажмите
и удерживайте сторону OPEN переключателя

d

.. Для того

чтобы шторка открылась не полностью, отпустите переклю-
чатель.

Автоматическое управление

Для того чтобы полностью открыть или закрыть солнцеза-
щитную шторку, коротко нажмите соответствующую сторону
переключателя и отпустите его. Для того чтобы остановить
солнцезащитную шторку во время открывания или закрыва-
ния, нажмите любую сторону переключателя.

Функция автореверса

Если управляющий блок обнаружит препятствие на пути
шторки, шторка автоматически полностью откроется.

ПРИМЕЧАНИЕ

Функция автореверса остается активной независимо от
того, закрывается шторка вручную или автоматически.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 51

Приборная панель и органы управления

Этот плафон можно включить или выключить при нажатии
выключателя

e

.

ПЛАФОН ОСВЕЩЕНИЯ БАГАЖНОГО
ОТДЕЛЕНИЯ

Плафон освещения багажного отделения автоматически
включается при открывании двери багажного отделения.
После закрывания двери багажного отделения плафон вы-
ключается.

ПОДСВЕТКА КОСМЕТИЧЕСКИХ ЗЕРКАЛ
(для некоторых вариантов исполнения
автомобиля)

Подсветка косметического зеркала на солнцезащитном ко-
зырьке включается при открывании крышки этого зеркала.

Для включения плафона для чтения карт используйте соот-
ветствующий выключатель.

c

:  Положение ON

d

:  Положение OFF

ЗАДНИЙ ПЛАФОН ОСВЕЩЕНИЯ САЛОНА/
ЗАДНИЙ ПЛАФОН ДЛЯ ЧТЕНИЯ
(для некоторых вариантов исполнения
автомобиля)

Плафон освещения салона

(для некоторых вариантов исполнения автомобиля)

Плафоны для чтения (для некоторых вариантов исполнения автомобиля)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

2 - 52

Приборная панель и органы управления

ДЛЯ ЗАМЕТОК

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ключи ...................................................................................................................... 3-2

Ключ противоугонной системы NISSAN (NATS)* .......................................... 3-2

Ключ Intelligent Key (для некоторых вариантов исполнения автомобиля) .. 3-2

Номер ключа зажигания ................................................................................. 3-3

Новые ключи ................................................................................................... 3-3

Запасной/механический ключ для экстренных ситуаций (автомобили
с системой Intelligent Key) ............................................................................... 3-3

Встроенный пульт дистанционного управления центральным замком.............. 3-4

Переключение из обычного режима в режим защиты от нападения
(для некоторых вариантов исполнения автомобиля) ................................... 3-5

Пользование системой дистанционного управления замками .................... 3-5

Запирание дверей ........................................................................................... 3-5

Отпирание дверей ........................................................................................... 3-5

Возможные неисправности пульта дистанционного управления ................ 3-5

Система Intelligent Key (для некоторых вариантов исполнения автомобиля) .... 3-6

Радиус действия системы Intelligent Key ....................................................... 3-6

Пользование системой Intelligent Key ............................................................ 3-6

Запирание и отпирание замков дверей ......................................................... 3-7

Запуск двигателя при помощи ключа Intelligent Key .................................... 3-8

Замки дверей ......................................................................................................... 3-8

Система Super Lock (автомобили с правосторонним управлением) ........... 3-8

Запирание/отпирание при помощи ключа (при разряженной
аккумуляторной батарее автомобиля) ........................................................... 3-9

Внутренняя ручка двери ............................................................................... 3-10

Выключатель центрального замка ............................................................... 3-10

Блокировка замков задних дверей от открывания из салона
автомобиля .................................................................................................... 3-11

Замок двери багажного отделения .............................................................. 3-11

Охранная система ................................................................................................ 3-12

Система противоугонной сигнализации (для некоторых вариантов
исполнения автомобиля) .............................................................................. 3-12

Противоугонная система NISSAN (NATS) .................................................... 3-13

Открывание капота .............................................................................................. 3-14

Лючок заливной горловины топливного бака ................................................... 3-15

Рукоятка дистанционного отпирания замка лючка горловины
топливного бака ............................................................................................ 3-15

Пробка заливной горловины топливного бака ........................................... 3-15

Выключатель стояночного тормоза .................................................................... 3-16

Трогание с места при буксировке прицепа .................................................. 3-17

Рулевое колесо ..................................................................................................... 3-18

Солнцезащитные козырьки ................................................................................. 3-18

Зеркала ................................................................................................................. 3-18

Внутреннее зеркало заднего вида ................................................................ 3-18

Внутреннее зеркало заднего вида с автоматическим уменьшением
коэффициента отражения (для некоторых вариантов исполнения
автомобиля) ................................................................................................... 3-19

Наружные зеркала заднего вида .................................................................. 3-19

Косметическое зеркало ................................................................................ 3-20

3  Подготовка к началу движения

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание   ..  11  12  13  14   ..
