Nissan Note (2019 год). Руководство - часть 10

3 - 10

 Подготовка к началу движения

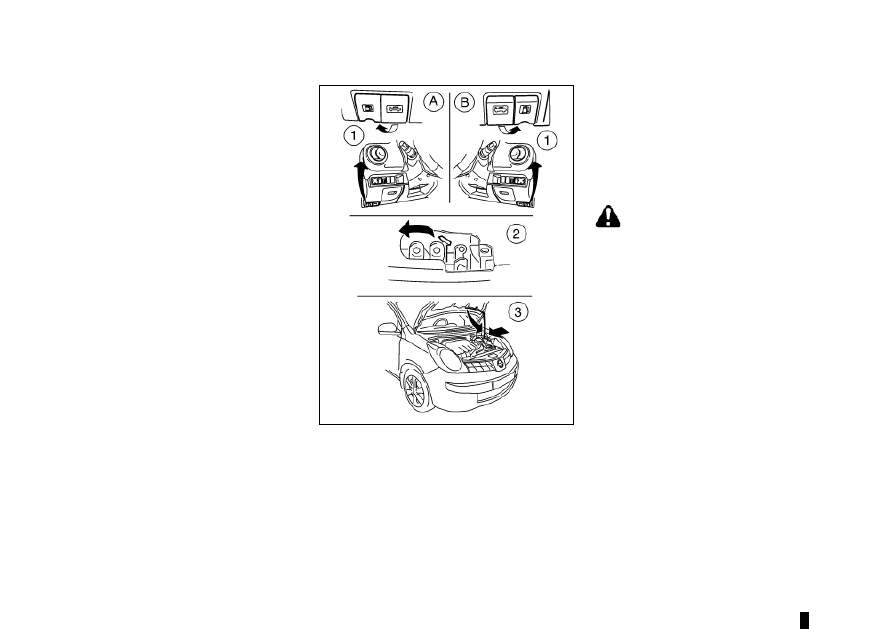

ОТКРЫВАНИЕ КАПОТА

Сдвиньте вбок пальцами рычаг

2.



 предохранительной

защелки, который находится под передней кромкой ка-
пота (см. рис.), и поднимите капот.

Вставьте конец поддерживающей стойки

3.



 в гнездо,

имеющееся на внутренней стороне капота.

Перед тем как закрыть капот, уложите на место под-

4.

держивающую стойку. Затем медленно закройте капот
и убедитесь в том, что он надежно заперт.

ОПАСНОСТЬ

Во избежание открывания капота на ходу автомобиля не-
обходимо всегда проверять надежность запирания замка
капота. Запрещается движение автомобиля с незакрытым
капотом.

А.   Автомобили с левосторонним управлением

B.    Автомобили с правосторонним управлением

Потяните на себя за рукоятку

1.



 отпирания замка ка-

пота, которая находится в левой нижней части панели
управления. При этом передний край капота немного
приподнимется.

Однако если по истечении 15 минут сигнализатор системы
NATS погаснет, у вас будет 10 секунд, чтобы попытаться за-
пустить двигатель, предварительно выключив зажигание.
Вам следует как можно скорее обратиться к официальному
дилеру NISSAN для проверки системы NATS.

3 - 11

 Подготовка к началу движения

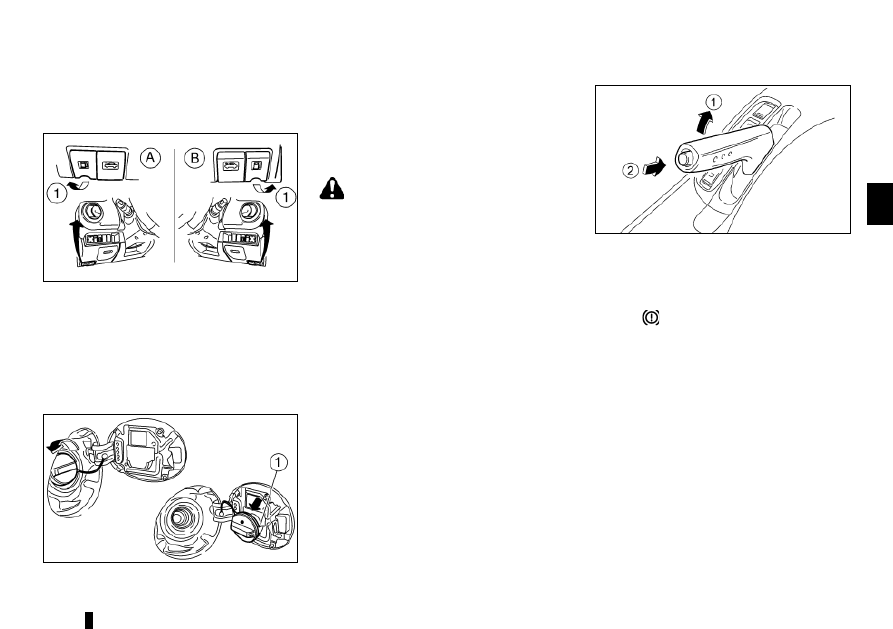

РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА

ЛЮЧОК ЗАЛИВНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА

Включение стояночного тормоза: Потяните вверх рычаг



.

Выключение стояночного тормоза: Слегка потяните рычаг
вверх, нажмите кнопку



 и полностью опустите рычаг.

Перед тем как трогаться с места, проверьте, не горит ли
индикатор

 включения стояночного тормоза. Для полу-

чения дополнительной информации см. раздел «Световые
сигнализаторы и индикаторы, звуковые предупреждающие
сигналы» главы «2. Приборная панель и органы управле-
ния».

ПРИМЕЧАНИЕ

Если вы начнете движение, не выключив стояночный тор-
моз, раздастся предупреждающий сигнал.

Горловина топливного бака закрывается резьбовой пробкой,
снабженной храповым механизмом. Закрывая бак, затяните
пробку по часовой стрелке до щелчка храповика.

При заправке топливного бака устанавливайте крышку за-
ливной горловины в специальный держатель



, который

расположен на внутренней стороне крышки лючка.

ОПАСНОСТЬ

Помните, что топливо является чрезвычайно легковос-

•

пламеняющимся и, при определенных условиях, взры-
воопасным продуктом. При заправке топливного бака
обязательно глушите двигатель, не курите и не подно-
сите близко к автомобилю источники открытого пламе-
ни и искрящие предметы.

Топливо может находиться в баке под избыточным

•

давлением. Сначала отверните пробку на пол-оборота
и подождите, пока прекратится выход паров топлива в
атмосферу, сопровождаемый характерным шипением.
Это позволит предотвратить выплескивание топлива из
бака и возможные негативные последствия.

При необходимости замены пробки топливного бака ис-

•

пользуйте только оригинальную пробку марки NISSAN.
Пробка заливной горловины топливного бака снабжена
встроенным предохранительным клапаном, который
обеспечивает нормальную работу топливной системы
и ограничивает выброс вредных веществ в атмосфе-
ру. Использование пробки неправильного типа может
серьезно нарушить функционирование этой системы и
даже стать причиной травмирования.

ВНИМАНИЕ

Если на кузов автомобиля попали брызги топлива, то во из-
бежание повреждения лакокрасочного покрытия их следует
немедленно смыть водой.

РУКОЯТКА ДИСТАНЦИОННОГО ОТПИРАНИЯ
ЗАМКА ЛЮЧКА ГОРЛОВИНЫ ТОПЛИВНОГО
БАКА

А.   Автомобили с левосторонним управлением

B.    Автомобили с правосторонним управлением

Для того чтобы открыть лючок горловины топливного бака,
потяните за рычаг



 вверх. Для запирания закройте лючок

и нажмите на него с достаточным усилием.

ПРОБКА ЗАЛИВНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА

3 - 12

 Подготовка к началу движения

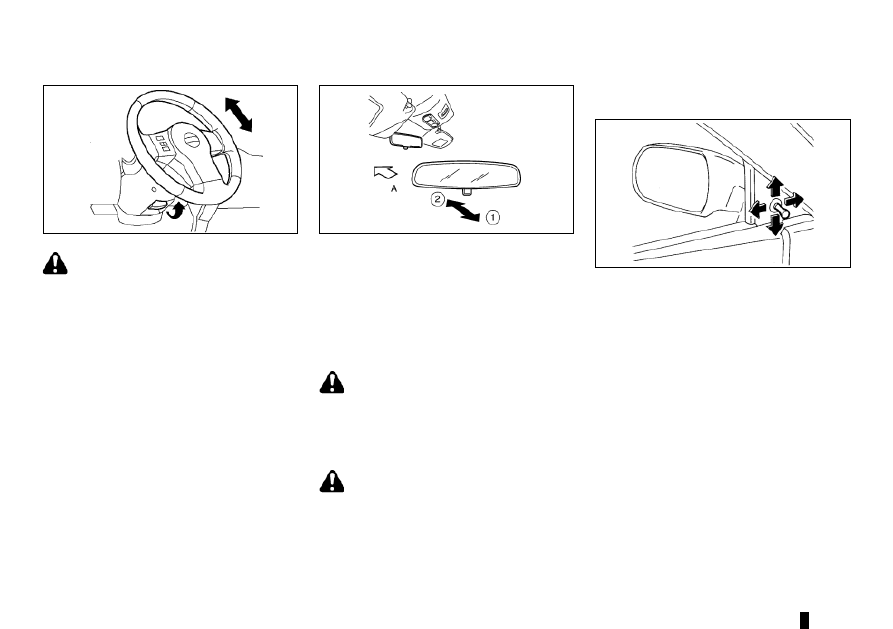

ЗЕРКАЛА

РЕГУЛИРОВКА РУЛЕВОГО КОЛЕСА

Наблюдаемые в зеркалах заднего вида объекты нахо-

•

дятся ближе, чем кажется.

Регулировка — ручное управление

Для обеспечения наилучшего обзора наружные зеркала мо-
гут перемещаться в любом направлении.

1.   Положение «ночь»

2.   Положение «день»

А.   Передняя часть автомобиля

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

Переключение зеркала в положение «ночь»



 помогает

уменьшить ослепление от света фар автомобилей, движу-
щихся сзади.

ОПАСНОСТЬ

Используйте положение «ночь» зеркала



 только при не-

обходимости, поскольку оно несколько ухудшает условия
обзора сзади.

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ОПАСНОСТЬ

Перед началом поездки проверьте положение всех

•

зеркал заднего вида. Регулировка положения зеркал
во время движения автомобиля будет отвлекать вас от
управления автомобилем.

ОПАСНОСТЬ

Запрещается регулировать положение рулевого колеса во
время движения автомобиля. Вы можете потерять контроль
над автомобилем, что чревато дорожно-транспортным про-
исшествием.

Освободите рычаг фиксатора, как показано на иллюстрации,
и отрегулируйте желаемое положение рулевого колеса. Для
того чтобы зафиксировать рулевое колесо в требуемом по-
ложении, верните рычаг фиксатора в исходное положение.

3 - 13

 Подготовка к началу движения

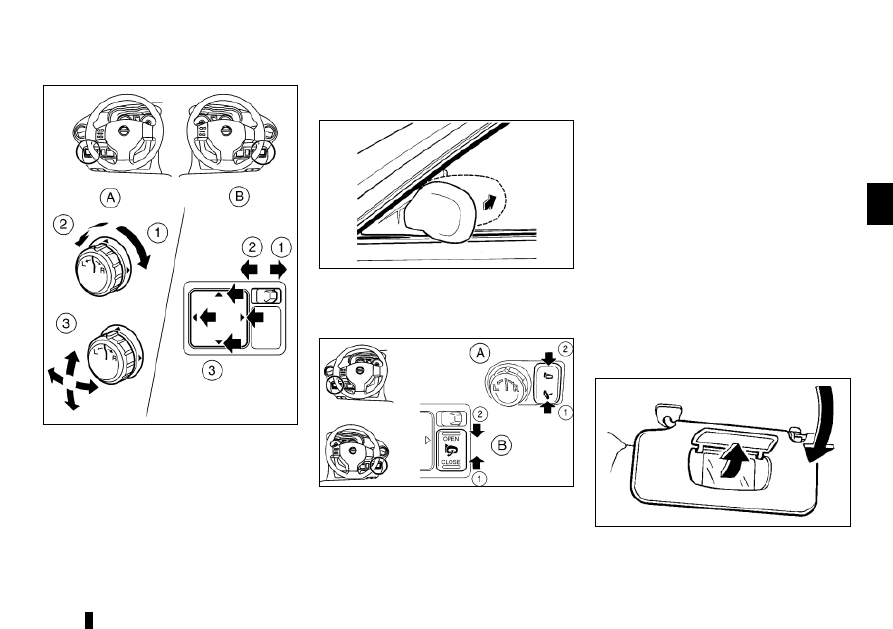

Складывание - электрическое управление
(для некоторых вариантов исполнения
автомобиля)

Чтобы сложить наружное зеркало заднего вида, нужно на-
жать на сторону выключателя “CLOSE”



.

Чтобы вернуть наружное зеркало заднего вида в исходное по-
ложение, нужно нажать на сторону выключателя “OPEN”



.

ПРИМЕЧАНИЕ

Если зеркало сместилось из ранее заданного положения,
следуйте описанной ниже процедуре, чтобы вернуть его в
правильное положение.

Сложите зеркало при помощи электропривода склады-

1.

вания.

Подождите, пока вы не услышите внутри зеркала звук,

2.

который подтверждает установление правильного за-
цепления привода.

С помощью переключателя регулировки установите зер-

3.

кало в нужное положение для движения.

КОСМЕТИЧЕСКОЕ ЗЕРКАЛО

Чтобы воспользоваться косметическим зеркалом, опустите
солнцезащитный козырек и поднимите крышку зеркала.

гулируйте положение зеркала, наклоняя (тип A) или толкая
(тип B) переключатель как показано на иллюстрации



.

Складывание — ручное управление

Сложите наружные зеркала заднего вида, нажав на корпус
зеркала по направлению к задней части автомобиля.

Электрическая регулировка зеркал
(для некоторых вариантов исполнения
автомобиля)

Положение наружных зеркал можно отрегулировать, только
если выключатель зажигания повернут в положение ACC
или ON.

Переведите переключатель вправо



 или влево



 для вы-

бора правого или левого зеркала заднего вида, затем отре-

3 - 14

 Подготовка к началу движения

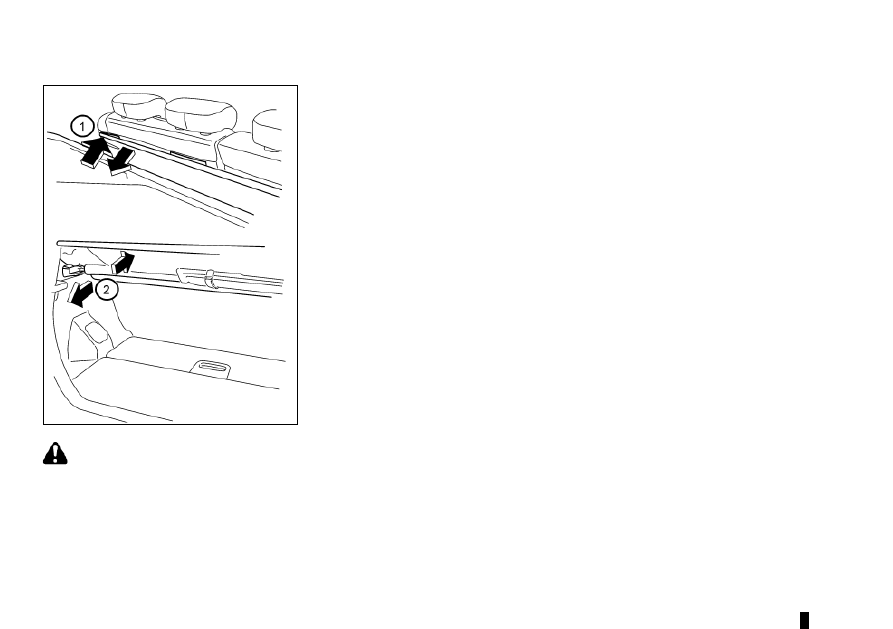

ЗАДНЯЯ БАГАЖНАЯ ПОЛКА

Разверните полку и опустите её на боковые горизон-

2.

тальные направляющие.

Из крайнего заднего положения продвиньте багажную

3.

полку вперёд, до щелчка в положении



.

Закрепите стропы с обеих сторон проёма задней двери.

4.

Закрепите кромки щитка креплениями

5.



.

ВНИМАНИЕ

Откидной клапан багажной полки закрывает багажное от-
деление независимо от того, установлено заднее сиденье
в самое заднее положение или нет. Не кладите предметы
на клапан багажной полки, поскольку это может помешать
перемещению заднего сиденья.

СНЯТИЕ ЗАДНЕЙ БАГАЖНОЙ ПОЛКИ

Через проём открытой двери задка сдвиньте вперёд

1.

заднее сиденье. Для получения более подробной ин-
формации см. раздел «Заднее сиденье» главы «1.
Безопасность – сиденья, ремни безопасности и допол-
нительные удерживающие системы».

Потянув щиток назад за кромку, отсоедините его от кре-

2.

плений



.

Освободите завязки по обеим сторонам задней двери.

3.

Удерживая полку в горизонтальном положении, потяни-

4.

те её назад до остановки



.

Поднимите багажную полку, поверните её, удерживая

5.

горизонтально, и выньте через проём задней двери.

ВНИМАНИЕ

Чтобы не повредить полку, уложите ее в надежное место на
то время, когда вы ею не пользуетесь.

УСТАНОВКА ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

Убедитесь в том, что заднее сиденье сдвинуто вперёд.

1.

Для получения более подробной информации см. раз-
дел «Заднее сиденье» главы «1. Безопасность – сиденья,
ремни безопасности и дополнительные удерживающие
системы».

ОПАСНОСТЬ

Запрещается класть на полку багажного отделения какие-
либо вещи, независимо от их веса. Эти вещи могут стать
причиной травмирования в случае дорожно-транспортного
происшествия или при экстренном торможении.

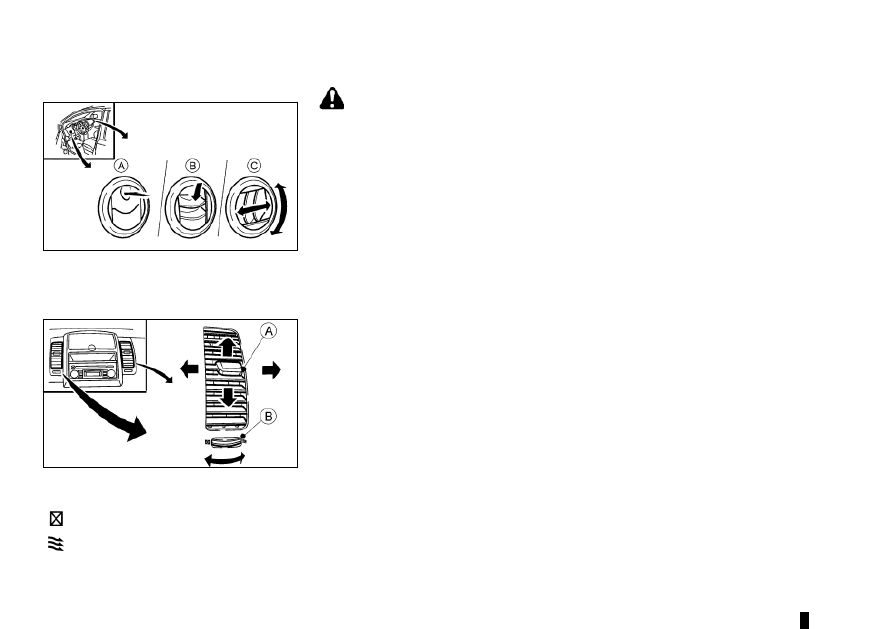

Вентиляционные решетки ...................................................................................   4-2

Боковые вентиляционные решетки..............................................................   4-2

Центральные вентиляционные решетки ......................................................   4-2

Система отопления и кондиционирования воздуха ..........................................   4-2

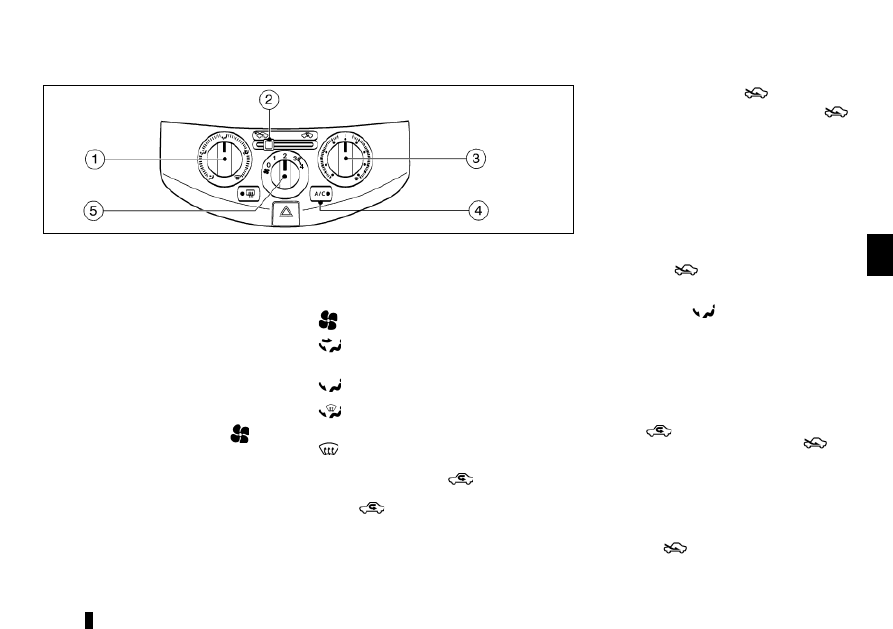

Кондиционер воздуха с ручным управлением ............................................   4-3

Автоматическая система кондиционирования воздуха
(для некоторых вариантов исполнения автомобиля) .................................   4-8

Аудиосистема ....................................................................................................... 4-10

Меры предосторожности при эксплуатации аудиосистемы ...................... 4-10

Антенна .......................................................................................................... 4-16

Всеволновый LW-MW-FM-радиоприемник с проигрывателем
компакт-дисков (для некоторых вариантов исполнения автомобиля) ............ 4-16

Система защиты от кражи ............................................................................ 4-16

Управление аудиосистемой .......................................................................... 4-17

Управление радиоприемником ..................................................................... 4-19

Меню персональной настройки параметров ............................................... 4-21

Использование проигрывателя компакт-дисков (CD) ................................ 4-22

Радиоприемник AM-FM с проигрывателем CD (для некоторых
вариантов исполнения автомобиля) ................................................................... 4-23

Система защиты от кражи ............................................................................ 4-23

Управление аудиосистемой .......................................................................... 4-24

Управление радиоприемником ..................................................................... 4-25

Кнопка SETUP (начальная настройка) ......................................................... 4-26

Воспроизведение компакт-дисков ............................................................... 4-27

Разъем AUX для подключения внешнего источника сигнала .................... 4-29

Управление запоминающим устройством USB ........................................... 4-29

Управление устройством iPod® ................................................................... 4-30

Работа системы Bluetooth® .......................................................................... 4-31

Подключение мобильного телефона с функцией Bluetooth® ................... 4-33

Радиоприемник AM-FM с проигрывателем компакт-дисков и
навигационной системой (для некоторых вариантов исполнения
автомобиля) ......................................................................................................... 4-34

Разъем для подключения внешнего источника аудиосигнала (AUX)
(для некоторых вариантов исполнения автомобиля) ........................................ 4-34

Подключение мобильного телефона (для некоторых вариантов
исполнения автомобилей) ................................................................................... 4-34

Подключение мобильного телефона с функцией Bluetooth® ................... 4-34

Управление мобильным телефоном Hands-free ......................................... 4-36

Кнопки управления на рулевом колесе (для некоторых вариантов
исполнения автомобиля) .............................................................................. 4-38

Кнопки управления аудиосистемой на рулевом колесе (для некоторых
вариантов исполнения автомобиля) ................................................................... 4-38

Управление основными функциями системы ............................................. 4-38

Автомобильный радиотелефон или радиопередатчик CB ................................ 4-39

4  Система отопления и кондиционирования воздуха. Аудиосистема

4 - 2

Cистема отопления и кондиционирования воздуха. Аудиосистема

СИСТЕМА ОТОПЛЕНИЯ И
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

ОПАСНОСТЬ

Кондиционер и система отопления могут функциониро-

•

вать только при работающем двигателе.

Запрещается оставлять в автомобиле детей или взрос-

•

лых, за которыми требуется присмотр. Также не следу-
ет оставлять в салоне домашних животных. Они могут
случайно воздействовать на различные органы управ-
ления, что может привести к аварии с серьезными по-
следствиями. В жаркий солнечный день температура в
салоне закрытого автомобиля может быстро повысить-
ся до опасного уровня. Люди и животные, находящиеся
в автомобиле, могут серьезно пострадать или даже по-
гибнуть.

Не включайте режим рециркуляции воздуха на продол-

•

жительное время, поскольку воздух в салоне потеряет
свежесть, и на окнах может образоваться конденсат.

Не управляйте системой отопления и кондиционирова-

•

ния воздуха во время движения, полностью сосредо-
точьте внимание на дорожной обстановке.

ПРИМЕЧАНИЕ

При работе кондиционера в системе образуется конден-

•

сат, который может выливаться на дорогу под автомо-
билем. Это не опасно.

Капли воды на дороге под автомобилем представляют

•

собой нормальное явление.

БОКОВЫЕ ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Вы можете открыть A или закрыть B вентиляционные ре-
шетки и отрегулировать C направление потока воздуха.

ЦЕНТРАЛЬНЫЕ ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Поток воздуха можно отрегулировать A и вентиляционные
решетки можно открыть или закрыть B.

:  Этот символ означает, что вентиляционная решетка

закрыта.

:  Этот символ означает, что вентиляционная решетка

открыта.

4 - 3

Система отопления и кондиционирования воздуха. Аудиосистема

Система кондиционирования воздуха

Режим подачи наружного воздуха

Переместите переключатель режимов в положение

,

чтобы включить режим приточной вентиляции при нормаль-
ном отоплении, вентиляции или работе кондиционера.

Работа отопителя

Отопитель начинает работать только после прогрева дви-
гателя.

Для отопления салона

В режиме отопления теплый воздух поступает в салон через
нижние вентиляционные отверстия.

Переведите переключатель режимов притока воздуха

1.

в положение

, для нормальной работы системы

отопления.

Поверните переключатель режимов распределения воз-

2.

духа  в положение

.

Поверните регулятор скорости вращения вентилятора в

3.

желаемое положение.

Поверните регулятор температуры в желаемое положе-

4.

ние, между средним положением и крайним правым по-
ложением “HOT” (горячий воздух).

Для ускорения прогрева холодного салона автомобиля
включите режим рециркуляции воздуха (положение пере-
ключателя

). Не забудьте включить режим подачи

наружного воздуха (положение переключателя

), как

только воздух в салоне достаточно прогреется. Это предот-
вратит застой воздуха и запотевание стекол.

Для вентиляции салона

В режиме вентиляции воздух поступает в салон через боко-
вые и центральные вентиляционные решетки.

Переведите переключатель режимов притока воздуха в

1.

положение

.

Переключатель режимов распределения воздуха

Этот переключатель позволяет вручную выбирать режим по-
дачи воздуха в салон, как описано ниже.

   :  Воздух поступает в салон через центральные и боко-

вые вентиляционные решетки.

 :  Воздух поступает в салон через центральные и боко-

вые вентиляционные решетки, а также через нижние
вентиляционные отверстия.

 :  Воздух поступает, в основном, через нижние венти-

ляционные отверстия.

 :  Воздух поступает в салон через решетки обдува

ветрового стекла и нижние вентиляционные отвер-
стия.

  :  Воздух поступает, в основном, через решетки

обдува ветрового стекла.

Режим рециркуляции воздуха

Переведите переключатель режимов притока воздуха в по-
ложение

. Для включения режима рециркуляции воз-

духа в пассажирском салоне в определенных ситуациях,
например: Движение по грунтовой дороге, сильная задым-
ленность окружающего воздуха, или для максимального
охлаждения воздуха в салоне:

КОНДИЦИОНЕР ВОЗДУХА С РУЧНЫМ
УПРАВЛЕНИЕМ

1.   Переключатель режимов распределения воздуха

2.   Переключатель режима притока воздуха

3.   Регулятор температуры воздуха

4.   Выключатель кондиционера воздуха (для некоторых ва-

риантов исполнения автомобиля)

5.   Регулятор скорости вращения вентилятора

Органы управления

Регулятор скорости вращения вентилятора

Для того чтобы включить вентилятор и установить желае-
мую подачу воздуха, поверните ручку регулятора по часовой
стрелке. Чтобы уменьшить скорость вращения вентилятора,
поверните регулятор против часовой стрелки.

Регулятор температуры воздуха

Поверните ручку регулятора температуры, чтобы установить
желаемую температуру воздуха, выходящего из вентиляци-
онных решеток в панели управления и воздуховодов в полу.
