Nissan Almera (МКП, двигатель K4M). Руководство (2019 год) - часть 11





8 - 5

 Техническое обслуживание и операции, выполняемые владельцем

  Нарушение установленных правил утилизации мо-

торного масла и других эксплуатационных жидкостей
приводит к загрязнению окружающей среды. Всегда со-
блюдайте действующие местные правила утилизации
отработанных эксплуатационных жидкостей.

В данном разделе дается описание работ по техническому
обслуживанию автомобиля, которые могут сравнительно
легко выполняться самим владельцем.

Вы должны отдавать себе полный отчет в том, что если опе-
рации технического обслуживания выполнены не полностью
или с нарушением технологии, то это может отрицательно
сказаться на функционировании агрегатов и систем авто-
мобиля или привести к увеличению токсичных выбросов в
атмосферу, а также может привести к отказу от выполнения
гарантийных обязательств. Если какие-либо операции техни-
ческого обслуживания представляют для вас затруднения,
то для их выполнения обязательно обратитесь на сервис-
ную станцию официального дилера NISSAN.

ПРОВЕРКИ В МОТОРНОМ ОТСЕКЕ

Для получения дополнительной информации о расположе-
нии агрегатов в моторном отсеке, см. пункт «Моторный от-
сек» главы «0. Основные иллюстрации».

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ



ОПАСНОСТЬ

Запрещается снимать крышку расширительного бачка

•

системы охлаждения, когда двигатель горячий. Вы мо-
жете получить сильные ожоги брызгами горячей охлаж-
дающей жидкости, которая может вырываться из-под
крышки расширительного бачка. Подождите, пока дви-
гатель и радиатор остынут.

Охлаждающая жидкость ядовита. Она должна хранить-

•

ся в таре с соответствующей маркировкой и в местах,
недоступных для детей.

Система охлаждения двигателя заправлена на заводе вы-
сококачественной охлаждающей жидкостью, которая пред-
назначена для круглогодичного использования и обладает
длительным сроком службы. Высококачественная охлажда-
ющая жидкость содержит специальные добавки, улучшаю-
щие ее антикоррозионные и низкотемпературные свойства.
Поэтому дополнительные присадки к охлаждающей жидко-
сти не требуются.

ВНИМАНИЕ

При доливк

•

е или замене охлаждающей жидкости ис-

пользуйте только оригинальную охлаждающую жид-
кость NISSAN.

Применение охлаждающей жидкости иного типа может

•

привести к неисправности системы охлаждения двигателя.

Запрещается добавлять в систему охлаждения двигате-

•

ля любые присадки, например, средства для устранения
течи радиатора. Эти присадки могут закупорить каналы
системы охлаждения и привести к выходу из строя дви-
гателя, коробки передач и/или системы охлаждения.

Расширительный бачок системы охлаждения закрыва-

•

ется крышкой, которая регулирует давление в системе
охлаждения. Используйте только оригинальную крышку
NISSAN.

-------------------------------------------------------------------------------------------------------------------------------------

8 - 6

  Техническое обслуживание и операции, выполняемые владельцем

ПРОВЕРКА УРОВНЯ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ

Уровень охлаждающей жидкости в расширительном бачке
необходимо проверять на холодном двигателе. Если уро-
вень жидкости опустился ниже отметки MIN A, которая на-
несена на стенке расширительного бачка, то следует долить
жидкость и довести ее уровень до отметки MAX B.

ВНИМАНИЕ

Если вам приходится часто доливать охлаждающую жид-
кость, обратитесь на сервисную станцию официального ди-
лера NISSAN для проверки системы охлаждения двигателя.

ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДВИГАТЕЛЯ

ВНИМАНИЕ

Серьезный ремонт системы охлаждения двигателя сле-

•

дует выполнять на сервисной станции официального
дилера NISSAN. Описание работ по ремонту и обслужи-
ванию системы охлаждения приведено в соответствую-
щих разделах Руководства по ремонту.

При необходимости проверки или замены рабочей жид-

•

кости рекомендуется обращаться на сервисную стан-
цию официального дилера NISSAN.

Неправильное обслуживание системы охлаждения мо-

•

жет привести к снижению эффективности отопителя и
перегреву двигателя.



ОПАСНОСТЬ

Во избежание ожогов никогда не приступайте к замене

•

охлаждающей жидкости на горячем двигателе.

Избегайте попадания охлаждающей жидкости на кожу.

•

Если на кожу попадет моторное масло, необходимо сра-
зу же промыть пораженное место водой с мылом или
удалить загрязнение с помощью очистителя для рук с
большим количеством воды.

Храните охлаждающую жидкость в месте, недоступном

•

для детей и домашних животных.



 ЭКОЛОГИЧЕСКАЯ ПРОГРАММА NISSAN



Охлаждающую жидкость необходимо утилизировать в
соответствии с действующими правилами. Ознакомь-
тесь с местным законодательством.

Откройте капот. Для получения дополнительной инфор-

1.

мации см. раздел «Открывание капота» главы «3. Под-
готовка к началу движения».

Снимите пробку расширительного бачка системы

2.

охлаждения.

Поднимите автомобиль при помощи напольного дом-

3.

крата или подъемника, и установите опорные стойки.



Опорные стойки должны быть установлены под кузовом
в специальных местах, предназначенных для подъема
автомобиля на домкрате. Для получения дополнитель-
ной информации см. раздел «Замена поврежденного
колеса» главы «6. В случае неисправности».

Снимите нижний щиток моторного отсека (для некото-

4.

рых вариантов исполнения автомобиля).

Отсоедините конец шланга от радиатора, чтобы облег-

5.

чить слив охлаждающей жидкости.

Промывайте охлаждающую систему чистой проточной

6.

водой, заливая ее в расширительный бачок до тех пор,
пока вытекающая из нижнего шланга вода не станет
чистой.

Установите шланг на радиатор.

7.

Залейте охлаждающую жидкость в расширительный ба-

8.

чок до отметки MAX. Данные по вместимости системы
охлаждения приведены в разделе «Рекомендованные
рабочие жидкости и смазочные материалы, заправоч-
ные емкости» главы «9. Техническая информация».

-------------------------------------------------------------------------------------------------------------------------------------

8 - 7

 Техническое обслуживание и операции, выполняемые владельцем

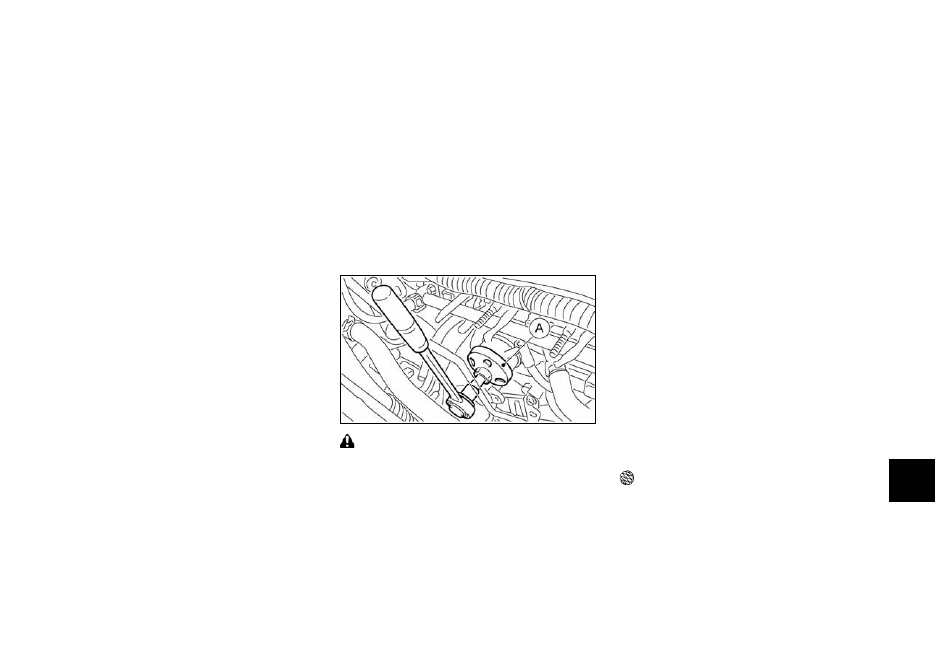

Отверните винт для удаления воздуха

9.

A (для некото-

рых вариантов исполнения автомобиля), чтобы удалить
воздух из системы, затем заверните его.



ОПАСНОСТЬ



Не отворачивайте винт для удаления воздуха при работа-
ющем двигателе. Это приведет к повреждению двигателя.

Установите на место пробку расширительного бачка си-

10.

стемы охлаждения.

Запустите двигатель, и два-три раза переведите двига-

11.

тель на высокие обороты.

Потрогайте патрубок радиатора, чтобы убедиться в цир-

12.

куляции охлаждающей жидкости.

Поддерживайте частоту вращения двигателя 2500 об/мин

13.

до тех пор, пока вентилятор системы охлаждения не вклю-
чится в третий раз.

Проверьте отсутствие признаков перегрева двигателя по

14.

дисплею указателя температуры охлаждающей жидкости.

Выключите двигатель и проверьте уровень охлаждаю-

15.

щей жидкости. Дайте двигателю остыть и при необ-
ходимости вновь долейте охлаждающую жидкость до
отметки MAX.

Проверьте отсутствие утечки охлаждающей жидкости

16.

через соединение нижнего шланга радиатора.

Установите на место нижний щиток моторного отсека

17.

(для некоторых вариантов исполнения автомобиля).

Осторожно опустите автомобиль на землю.

18.

Закройте капот. Для получения дополнительной инфор-

19.

мации см. раздел «Закрывание капота» главы «3. Под-
готовка к началу движения».

МОТОРНОЕ МАСЛО

ВНИМАНИЕ

Необходимо регулярно проверять уровень моторного масла,
как минимум, при каждой заправке топливом. Эксплуатация
двигателя при недостаточном уровне масла может привести
к выходу двигателя из строя. Гарантия изготовителя не рас-
пространяется на подобные повреждения.

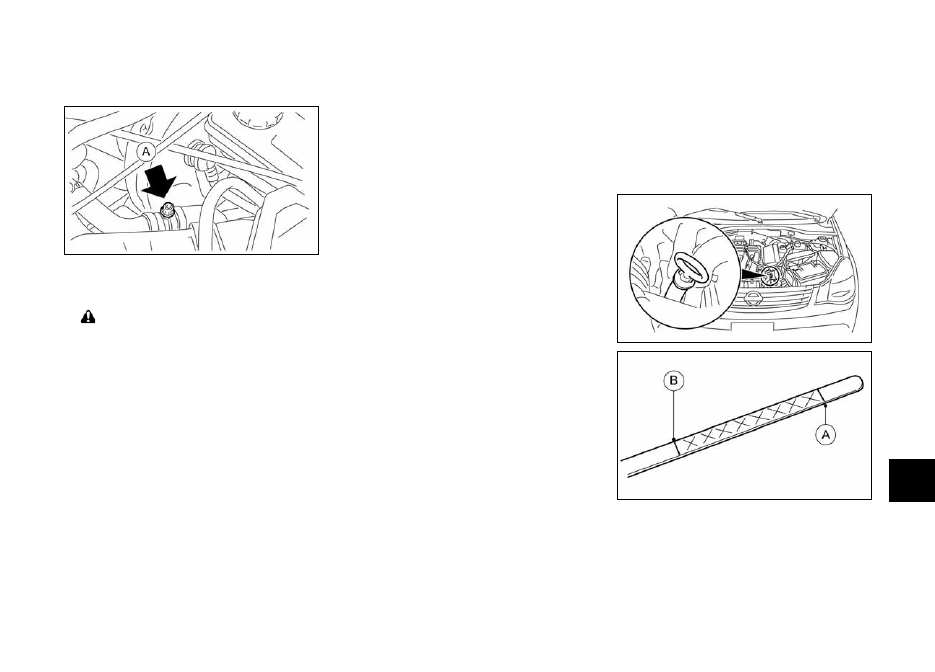

A Минимальный уровень (MIN)

B Максимальный уровень (MAX)

Убедитесь, что уровень масла находится между отметками
MIN A и MAX B.

-------------------------------------------------------------------------------------------------------------------------------------

8 - 8

  Техническое обслуживание и операции, выполняемые владельцем

ПРОВЕРКА УРОВНЯ МОТОРНОГО МАСЛА

Остановите автомобиль на ровной горизонтальной по-

1.

верхности и включите стояночный тормоз.

Запустите двигатель. Если двигатель холодный, то про-

2.

грейте его на холостом ходу до нормальной рабочей
температуры.

Заглушите двигатель.

3.

Подождите не менее 10 минут пока масло стечет в под-

4.

дон двигателя.

Откройте капот. Для получения дополнительной инфор-

5.

мации см. раздел «Открывание капота» главы «3. Под-
готовка к началу движения».

Выньте масляный щуп и вытрите его насухо.

6.

Полностью вставьте щуп на место.

7.

Снова выньте масляный щуп и проверьте уровень масла.

8.

Уровень масла в норме, если он находится между отмет-
ками MIN и MAX.

Если уровень масла находится ниже отметки MIN

9.

A

снимите крышку заливной горловины и долейте в дви-
гатель рекомендуемое моторное масло. Запрещается
переливать жидкость выше максимальной отметки.

Снова проверьте уровень масла в двигателе.

10.

Установите на место крышку маслозаливной горловины

11.

и плотно закройте ее.

Закройте капот.

12.

Обычно в период между заменами моторного масла прихо-
дится доливать в двигатель масло, чтобы компенсировать
его расход, который зависит от условий эксплуатации авто-
мобиля, а также от качества масла. Расход масла увеличи-
вается при частых ускорениях и торможениях автомобиля и,
в особенности, при высокой частоте вращения коленчатого

вала двигателя. Более частый долив масла может потребо-
ваться также в начальный период эксплуатации нового дви-
гателя. Если после пробега 5000 км расход масла превысит
0,5 л на 1000 км, вам необходимо обратиться на сервисную
станцию официального дилера NISSAN.

ЗАМЕНА МОТОРНОГО МАСЛА

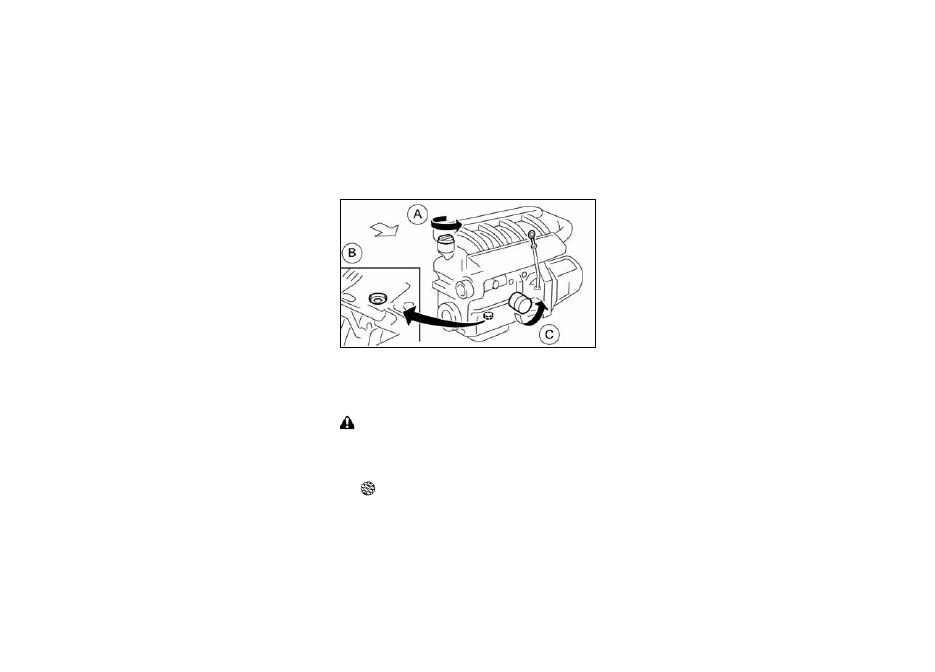

A Пробка заливной горловины для моторного масла

B Сливная пробка

C Замена масляного фильтра двигателя



ОПАСНОСТЬ

Компания NISSAN рекомендует проводить замену мо-

•

торного масла на сервисной станции официального
дилера NISSAN.



 ЭКОЛОГИЧЕСКАЯ ПРОГРАММА NISSAN



Запрещается сливать отработанное моторное масло
на землю, в каналы, реки и т.п. Сдавайте отработанное
масло на пункты сбора отходов нефтепродуктов. Озна-
комьтесь с местным законодательством.

Будьте осторожны, чтобы не получить ожоги горячим

•

моторным маслом.

Частые и длительные контакты открытых участков тела

•

с отработанным моторным маслом могут привести к ра-
ковым заболеваниям кожи.

Избегайте попадания отработанного масла на кожные

•

покровы. Если на кожу попадет моторное масло, необ-
ходимо сразу же промыть пораженное место водой с
мылом или удалить загрязнение с помощью очистителя
для рук с большим количеством воды.

Храните отработанное моторное масло в помеченных

•

емкостях, в местах, недоступных для детей.

1.  Остановите автомобиль на ровной горизонтальной по-

верхности и включите стояночный тормоз.

2.  Запустите двигатель. Если двигатель холодный, про-

грейте его на холостом ходу до нормальной рабочей
температуры.

3.  Заглушите двигатель и подождите, по крайней мере,

10 минут, чтобы масло стекло в поддон двигателя.

4.  Откройте капот. Для получения дополнительной инфор-

мации см. раздел «Открывание капота» главы «3. Под-
готовка к началу движения».

5.  Снимите крышку маслозаливной горловины A.

6.  Поднимите автомобиль при помощи напольного дом-

крата или подъемника, и установите опорные стойки.

-------------------------------------------------------------------------------------------------------------------------------------

8 - 9

 Техническое обслуживание и операции, выполняемые владельцем



Опорные стойки должны быть установлены под кузовом
в специальных местах, предназначенных для подъема
автомобиля на домкрате. Для получения дополнитель-
ной информации см. раздел «Замена поврежденного
колеса» главы «6. В случае неисправности».

7.  Снимите нижний щиток моторного отсека (для некото-

рых вариантов исполнения автомобиля).

8.  Поместите емкость для сбора масла под сливное отвер-

стие B.



С помощью гаечного ключа отверните сливную пробку

B и полностью слейте масло.

9.  Если необходимо заменить масляный фильтр C, сни-

мите его и установите новый фильтр на этом этапе. См.
«Замена масляного фильтра» ниже в этой главе.

10. Очистите и установите на место сливную пробку с но-

вой уплотнительной прокладкой. С помощью гаечного
ключа плотно затяните сливную пробку. Не превышайте
момент затяжки сливной пробки.



Момент затяжки сливной пробки: 20 Н•м (2 кгс-м)

11.  Залейте в двигатель необходимое количество моторно-

го масла рекомендуемого качества и вязкости.

  См. раздел «Рекомендованные рабочие жидкости и

смазочные материалы, заправочные емкости» главы «9.
Техническая информация».

12.  Проверьте уровень масла в двигателе.

13.  Установите на место крышку маслозаливной горловины

и плотно закройте ее.

14. Запустите двигатель.

15. Проверьте отсутствие потеков масла вокруг сливной

пробки. При необходимости подтяните соединения.

16.  Заглушите двигатель и подождите несколько минут.

17.  Снова проверьте уровень масла в двигателе. При необ-

ходимости долейте моторное масло.

18. Установите на место нижний щиток моторного отсека

(для некоторых вариантов исполнения автомобиля).

19.  Осторожно опустите автомобиль на землю.

20.  Закройте капот. Для получения дополнительной инфор-

мации см. раздел «Закрывание капота» главы «3. Под-
готовка к началу движения».

ЗАМЕНА МАСЛЯНОГО ФИЛЬТРА



ОПАСНОСТЬ

Компания NISSAN рекомендует производить замену

•

масляного фильтра на сервисной станции официально-
го дилера NISSAN.

Сдавайте отработанные масляные фильтры на пункты

•

сбора отходов нефтепродуктов.

Замена масляного фильтра двигателя

Снятие:

1.  Слейте моторное масло, как указано в пунктах с 1 по

10 раздела «Замена моторного масла» выше в этой главе.

2.  Отверните масляный фильтр двигателя с помощью подхо-

дящего ключа для отворачивания масляных фильтров A
Может потребоваться специальный накидной ключ. При
необходимости обратитесь на сервисную станцию офици-
ального дилера NISSAN.

3.  Снимите масляный фильтр.

4.  Протрите чистой ветошью место установки масляного

фильтра на двигателе.

ВНИМАНИЕ



Тщательно протрите возможные потеки масла на двига-
теле или на автомобиле.

Установка:

1.  Смажьте уплотнительное кольцо нового масляного

фильтра чистым моторным маслом.

2.  Установите фильтр, заверните его до упора и затем до-

верните на дополнительные 3/4 оборота.

3.  Добавьте моторное масло, как указано в пунктах с 11 далее

раздела «Замена моторного масла» выше в этой главе.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

 ЭКОЛОГИЧЕСКАЯ ПРОГРАММА NISSAN

Запрещается загрязнять водостоки, водоемы и почву. Сда-
вайте отработанное масло и масляные фильтры на пункты
сбора отходов нефтепродуктов. При необходимости про-
консультируйтесь у представителей местной власти отно-
сительно разрешенных способов утилизации отработанных
нефтепродуктов.

-------------------------------------------------------------------------------------------------------------------------------------

8 - 10

  Техническое обслуживание и операции, выполняемые владельцем

Законодательство, относящееся к охране окружающей сре-
ды, может различаться в отдельных странах.

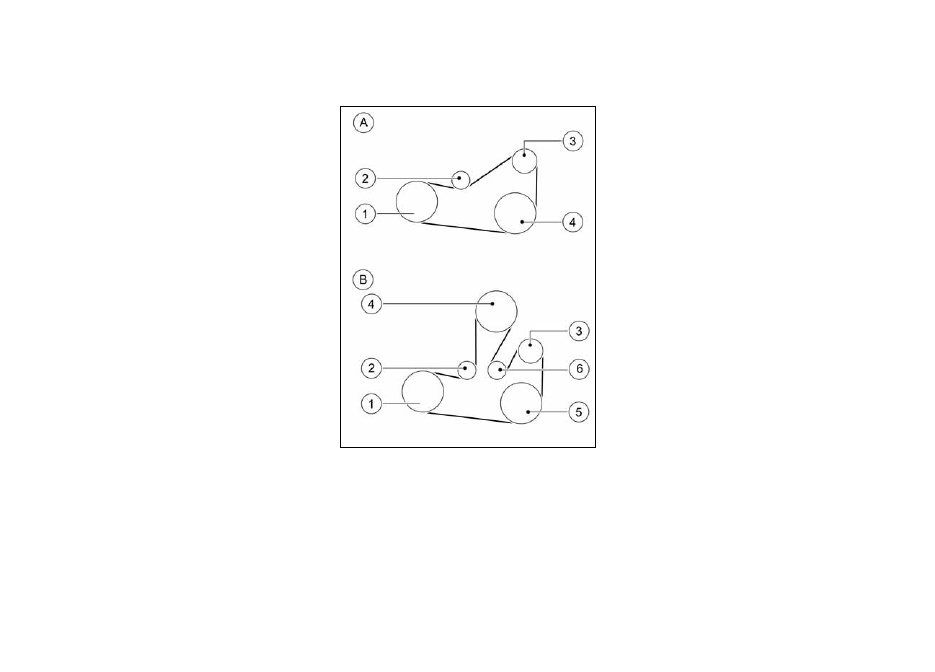

ПРИВОДНОЙ РЕМЕНЬ НАВЕСНЫХ
АГРЕГАТОВ ДВИГАТЕЛЯ

А: автомобили без системы кондиционирования воздуха, B: автомо-

били с системой кондиционирования воздуха

1.  Шкив на хвостовике коленчатого вала

2. Натяжитель

3. Генератор

4.  Насос усилителя рулевого управления

5.  Компрессор кондиционера воздуха (для некоторых ва-

риантов исполнения автомобиля)

6. Направляющий

шкив

Убедитесь в том, что ключ в замке зажигания находится в
положении OFF.

Визуально осмотрите ремень, обращая внимание на призна-
ки ненормального износа, порезы, расслоения и ослабление
натяжения. Регулярно проверяйте состояние и натяжение
приводных ремней. Если ремень изношен или поврежден,
или если ослабло его натяжение, обратитесь на сервисную
станцию официального дилера NISSAN для замены ремня
или регулировки натяжения.

-------------------------------------------------------------------------------------------------------------------------------------

8 - 11

 Техническое обслуживание и операции, выполняемые владельцем

СВЕЧИ ЗАЖИГАНИЯ



ОПАСНОСТЬ

Убедитесь в том, что двигатель не работает, зажигание вы-
ключено и стояночный тормоз полностью включен.

ВНИМАНИЕ

При отворачивании свечей зажигания применяйте спе-

•

циальный ключ. Применение неправильного инструмен-
та может привести к повреждению свечей.

Для замены используйте свечи только рекомендуемого

•

типа.

Замена свечей должна производиться с периодичностью,
указанной в отдельной Гарантийной книжке.

При необходимости замены свечей зажигания обратитесь на
сервисную станцию официального дилера NISSAN.

ТОРМОЗНЫЕ МЕХАНИЗМЫ

ПРОВЕРКА ПЕДАЛИ ТОРМОЗА

Если ход педали тормоза внезапно увеличивается, педаль
становится мягкой или увеличивается тормозной путь, то
нужно незамедлительно обратиться на сервисную станцию
официального дилера NISSAN.

ПРОВЕРКА РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА

Полностью отпустите рычаг стояночного тормоза, а потом
плавно, но сильно поднимите его. Если при этом количество
щелчков не соответствует приведенному ниже значению,
обратитесь на сервисную станцию официального дилера
NISSAN.

  От 8 до 9 щелчков



Величина усилия менее 196 кН (20 кгс)

ТОРМОЗНАЯ ЖИДКОСТЬ



ОПАСНОСТЬ

Пользуйтесь только новой жидкостью, хранящейся в гер-

•

метично закрытой емкости. Применение бывшей в экс-
плуатации, низкокачественной или загрязненной тормозной
жидкости может привести к выходу из строя компонентов
тормозной системы. Применение не рекомендованной тор-
мозной жидкости может привести к выходу из строя элемен-
тов тормозной системы и к ухудшению ее эффективности.

Протрите начисто крышку бачка для тормозной жидко-

•

сти, прежде чем отворачивать ее.

Тормозная жидкость ядовита, ее следует хранить в промарки-

•

рованной таре вне досягаемости детей и домашних животных.

ВНИМАНИЕ

Избегайте попадания брызг жидкости на окрашенные по-
верхности кузова. Рабочая жидкость может повредить лако-
красочное покрытие. Если это все же произошло, немедленно
промойте поверхность большим количеством воды.

Проверьте уровень жидкости в бачке. Если уровень рабочей
жидкости упадет ниже отметки MIN A, загорится сигнали-
затор неисправности тормозной системы. Доведите уровень
тормозной жидкости до отметки MAX B. (Информация о ре-
комендуемой тормозной жидкости приведена в разделе «Ре-
комендованные рабочие жидкости и смазочные материалы,
заправочные емкости» главы «9. Техническая информация».)

-------------------------------------------------------------------------------------------------------------------------------------

8 - 12

  Техническое обслуживание и операции, выполняемые владельцем

Если вам приходится достаточно часто доливать тормозную
жидкость, обратитесь на сервисную станцию официально-
го дилера NISSAN для тщательной проверки герметичности
тормозной системы и привода выключения сцепления.

РАБОЧАЯ ЖИДКОСТЬ ДЛЯ
АВТОМАТИЧЕСКОЙ КОРОБКИ
ПЕРЕДАЧ (ATF)

При необходимости проверки или замены рабочей жидкости
рекомендуется обращаться на сервисную станцию офици-
ального дилера NISSAN.

ВНИМАНИЕ

Разрешается использовать только оригинальную рабо-

•

чую жидкость NISSAN Matic D. Запрещается смешивать
это масло с другими рабочими жидкостями.

Использование любой иной рабочей жидкости, кроме

•

NISSAN Matic D, может привести к ухудшению рабочих
свойств коробки передач, уменьшению срока ее служ-
бы или к возникновению повреждений, на которые не
распространяются гарантийные обязательства изгото-
вителя.

РАБОЧАЯ ЖИДКОСТЬ ДЛЯ
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ



ОПАСНОСТЬ

Рабочая жидкость гидроусилителя рулевого управления
ядовита. Она должна храниться в таре с соответствующей
маркировкой и в местах, недоступных для детей.

Проверьте уровень жидкости в бачке. При необходимости
долейте жидкость до отметки MAX.

Для получения информации о рекомендованном типе рабо-
чей жидкости см. раздел «Рекомендованные рабочие жид-
кости и смазочные материалы, заправочные емкости» главы
«9. Техническая информация» .

ВНИМАНИЕ

Запрещается переливать жидкость выше максималь-

•

ной отметки.

Используйте только оригинальную рабочую жидкость

•

гидроусилителя рулевого управления NISSAN Power
Steering Fluid.

-------------------------------------------------------------------------------------------------------------------------------------















содержание   ..  9  10  11  12   ..
