8 - 13

 Техническое обслуживание и операции, выполняемые владельцем

ВОЗДУХООЧИСТИТЕЛЬ



ОПАСНОСТЬ

Запуск двигателя без фильтрующего элемента возду-

•

хоочистителя может привести к ожогам. Воздухоочисти-
тель не только очищает воздух, он также предотвращает
выброс пламени из камер сгорания двигателя. Если воз-
духоочиститель не установлен на место, вы можете по-
лучить ожог.

Запрещается эксплуатация автомобиля со снятым воз-

•

душным фильтром.

Будьте осторожны при выполнении работ на двигателе

•

со снятым воздухоочистителем.

Фильтрующий элемент не подлежит очистке и повторному ис-
пользованию. Замена фильтрующего элемента должна произ-
водиться через интервалы, указанные в отдельной Гарантийной
книжке. При замене фильтрующего элемента протрите изнутри
влажной ветошью корпус и крышку воздухоочистителя.

ПРОЦЕДУРА ЗАМЕНЫ

Снимите обе части

1.

A и B воздуховода, потянув их

вверх.

Отверните два болта с помощью ключа TORX T25.

2.

ПРИМЕЧАНИЕ: Не отворачивайте болты полностью.

Слегка потяните вперед верхнюю часть крышки возду-

3.

ховода и затем выньте фильтрующий элемент.

Замените его на новый фильтрующий элемент.

4.

Установите детали на место, действуя в обратном порядке.

5.

8 - 14

  Техническое обслуживание и операции, выполняемые владельцем

ЩЕТКИ ОЧИСТИТЕЛЯ

Если омыватель и очиститель не обеспечивают эффектив-
ную очистку ветрового стекла, или щетки очистителя при
работе дребезжат, то причиной этого может быть загрязне-
ние ветрового стекла или самих щеток воскоподобными или
другими веществами.

Промойте наружную поверхность ветрового стекла жидко-
стью для омывателя или нейтральным моющим средством.
Если ветровое стекло чистое, то при ополаскивании водой
на нем не будут образовываться капли.

Протрите щетки очистителя тканью, смоченной в растворе
жидкости для омывателя или в нейтральном моющем сред-
стве. Затем ополосните щетки чистой водой. Если после
этого качество очистки ветрового стекла осталось неудо-
влетворительным, замените щетки.

ВНИМАНИЕ

После замены щеток верните рычаги очистителя в ис-

•

ходное положение. В противном случае они могут быть
повреждены при открывании капота.

Убедитесь в том, что щетки лежат на поверхности ве-

•

трового стекла. В противном случае рычаг очистителя
может быть поврежден скоростным напором воздуха.

Не открывайте капот, если рычаги очистителя установ-

•

лены в положение для замены щеток, иначе вы можете
повредить окраску капота или рычаги очистителя.

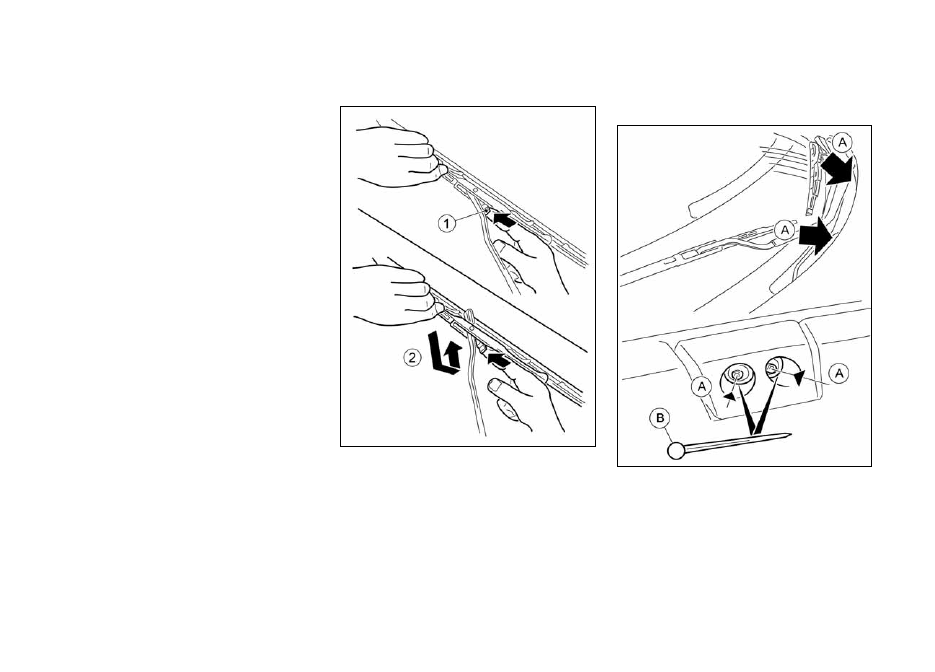

Если щетки очистителя изношены, замените их.

1.

Поднимите рычаг очистителя, отведя его от ветрового

2.

стекла.

Нажмите и удерживайте фиксатор щетки

3.

, а затем

сдвигайте щетку вниз и вверх, чтобы снять ее

.

Снимите щетку очистителя.

4.

Установите новую щетку на рычаг очистителя до щелчка.

5.

ФОРСУНКИ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

При обработке капота полиролью следите за тем, чтобы воск
не попал в форсунки омывателя A. Отверстие форсунки
может забиться и омыватель перестанет работать должным
образом. Если воск попал в форсунку, удалите его при по-
мощи маленькой булавки B.

8 - 15

 Техническое обслуживание и операции, выполняемые владельцем

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО
СТЕКЛА



ОПАСНОСТЬ

Незамерзающая жидкость для омывателя ветрового стекла
ядовита, ее следует хранить в промаркированной таре, не-
доступной для детей.

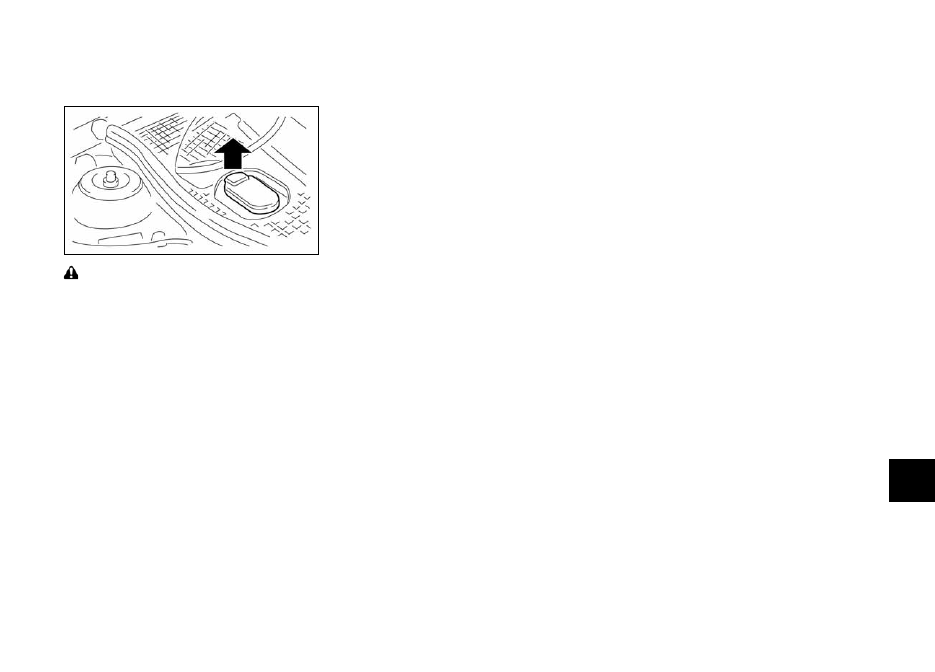

Проверьте уровень жидкости в бачке омывателя. Если

•

уровень низкий, долейте жидкость в бачок.

Если дорожные условия требуют повышенного расхода

•

жидкости, то доливайте ее чаще.

Для лучшей очистки ветрового стекла рекомендуется

•

добавлять в воду небольшое количество концентри-
рованной жидкости омывателя. Зимой концентрация
низкозамерзающей жидкости должна соответствовать
температуре окружающего воздуха. При выборе концен-
трации жидкости омывателя следуйте рекомендациям
изготовителя.

ВНИМАНИЕ

Запрещается использовать охлаждающую жидкость

•

двигателя в качестве низкозамерзающей добавки в
жидкость омывателя ветрового стекла. Это может при-
вести к повреждению лакокрасочного покрытия кузова.

Пользуйтесь только омывающей жидкостью, рекомен-

•

дуемой официальным дилером NISSAN.

8 - 16

  Техническое обслуживание и операции, выполняемые владельцем

АККУМУЛЯТОРНАЯ БАТАРЕЯ

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Если автомобиль эксплуатируется в тяжелых условиях

•

или при высоких температурах, проверку уровня элек-
тролита следует проводить чаще.

Следите за тем, чтобы аккумуляторная батарея снаружи

•

была сухой и чистой. При появлении на выводах акку-
муляторной батареи и наконечниках ее проводов следов
коррозии очистите их с помощью водного раствора соды.

Следите за чистотой клемм проводов и периодически

•

проверяйте затяжку клемм.

Если автомобиль не будет эксплуатироваться в течение

•

30 дней или дольше, то следует отсоединить провод от
«отрицательного» (–) вывода аккумуляторной батареи,
что уменьшит ее разряд.

При необходимости замены или проверки аккумулятор-

•

ной батареи обратитесь на сервисную станцию офици-
ального дилера NISSAN.

Предупреждающая наклейка

на аккумуляторной батарее

 ОПАСНОСТЬ



Не курить

Не подносить близко

открытое пламя

Не подносить близко

искрящие предметы

Запрещается курить рядом с аккумуляторной батареей. Запрещается
приближаться к аккумуляторной батарее с источником открытого
пламени или с искрящимися предметами.



Наденьте защитные очки

Будьте осторожны при обращении с аккумуляторной батареей.
Обязательно используйте защитные очки для защиты глаз
от воздействия электролита или от взрыва.

-

Хранить в местах,

недоступных для детей

Не позволяйте детям прикасаться к аккумуляторной батарее. Храните
аккумуляторную батарею в местах, недоступных для детей.



Осторожно – кислота

Не допускайте попадания аккумуляторной кислоты на открытые
участки кожи, в глаза, на одежду или окрашенные детали автомобиля.
После непосредственного контакта с аккумуляторной батареей или
ее крышкой немедленно и тщательно вымойте руки. При попадании
электролита в глаза, на кожу или одежду нужно немедленно промыть
пораженные места водой в течение, по крайней мере, 15 минут, и сразу
же обратиться за медицинской помощью. Электролит содержит кисло-
ту. Попадание электролита в глаза или на кожу может привести
к потере зрения или тяжелым ожогам.



Прочтите инструкцию

Перед началом работы с аккумуляторной батареей внимательно
прочтите инструкции. Это обеспечит правильное и безопасное
выполнение всех операций.

-

Взрывоопасный газ

Водород, выделяемый аккумуляторной батареей, является взрывоо-
пасным.

8 - 17

 Техническое обслуживание и операции, выполняемые владельцем

Тип A



ОПАСНОСТЬ

Запрещается эксплуатация автомобиля при низком уровне
электролита в аккумуляторной батарее. Это может привести
к повышению нагрузки на батарею, что, в свою очередь,
приведет к перегреву и сокращению срока службы аккуму-
ляторной батареи, а в некоторых случаях – к ее взрыву.

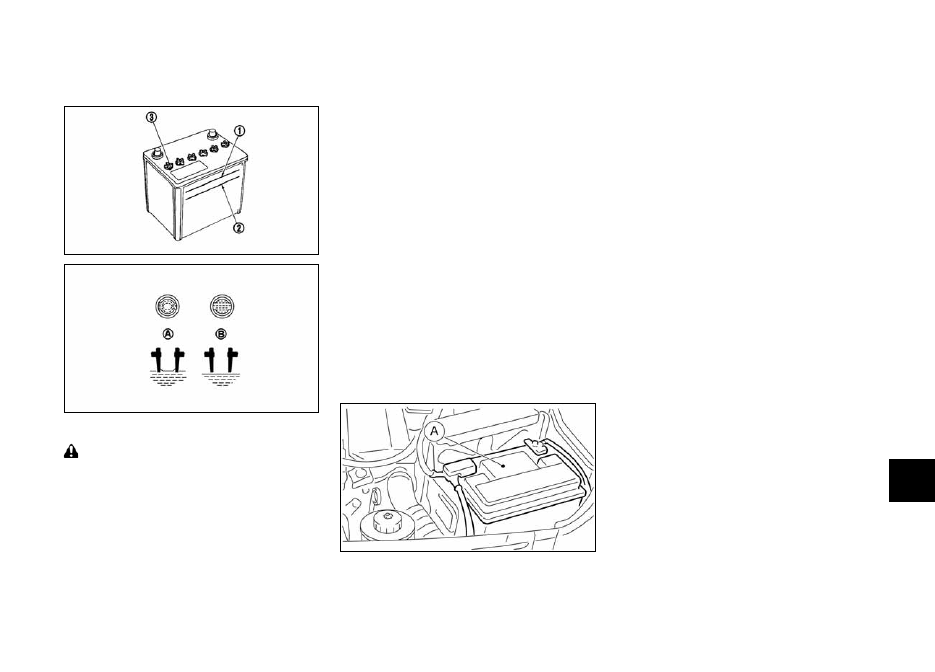

Проверьте уровень электролита в каждой секции аккумуля-
торной батареи. Уровень электролита должен быть между
отметками UPPER LEVEL (Верхний уровень)

 и LOWER

LEVEL (Нижний уровень)

.

Если требуется доливка электролита, добавляйте только
деминерализованную или дистиллированную воду таким
образом, чтобы уровень электролита достигал индикатора
каждого заливного отверстия. Запрещается переливать
жидкость выше максимальной отметки.

С помощью подходящего инструмента снимите пробки

1.

заливных отверстий

-.

Добавьте деминерализованную или дистиллированную

2.

воду до отметки UPPER LEVEL (Верхний уровень)

.



Если боковая поверхность аккумуляторной батареи за-
грязнена, проверьте уровень электролита, заглянув в
секцию прямо через заливное отверстие; состояние A
является нормальным, а состояние B указывает на не-
обходимость доливки электролита.

ВНИМАНИЕ



Запрещается переполнять аккумуляторы батареи элек-
тролитом. Если уровень электролита слишком высок, то
при заряде аккумуляторной батареи часть электролита
может вытечь из аккумуляторов наружу и повредить ла-
кокрасочное покрытие кузова.

Установите на место и плотно заверните пробки всех

3.

секций аккумуляторной батареи.

Тип B (для некоторых вариантов исполнения
автомобиля) – аккумуляторная батарея,
не требующая технического обслуживания

Если на автомобиле установлена необслуживаемая аккуму-
ляторная батарея, то проверка уровня электролита не требу-
ется. Однако компания NISSAN рекомендует периодически
проверять такую аккумуляторную батарею на сервисной
станции официального дилера NISSAN.

Пуск двигателя от аккумуляторной батареи
другого автомобиля

При необходимости запуска двигателя от аккумуляторной
батареи другого автомобиля обратитесь к разделу «Пуск
двигателя от аккумуляторной батареи другого автомобиля»
главы «6. В случае неисправности». Если двигатель не уда-
ется запустить даже от дополнительной батареи, возможно,
аккумуляторная батарея вашего автомобиля нуждается в
замене. Для замены аккумуляторной батареи обратитесь на
сервисную станцию официального дилера NISSAN.

ЭЛЕМЕНТ ПИТАНИЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ
ДВЕРЕЙ

Замена элемента питания

ВНИМАНИЕ

Будьте ос

•

торожны, чтобы маленькие дети случайно не про-

глотили элемент питания или снятые детали корпуса ключа.

8 - 18

  Техническое обслуживание и операции, выполняемые владельцем

Неправильная утилизация отработавших источников пи-

•

тания может представлять опасность для окружающей
среды. При утилизации источников питания действуйте
в соответствии с местным законодательством.

При замене элемента питания оберегайте пульт от по-

•

падания в него пыли и масла.

При неправильной установке литиевый элемент питания

•

может взорваться. Заменяйте элемент питания только
элементом аналогичного типа.

Запрещается подвергать элемент питания батарею

•

сильному нагреву.

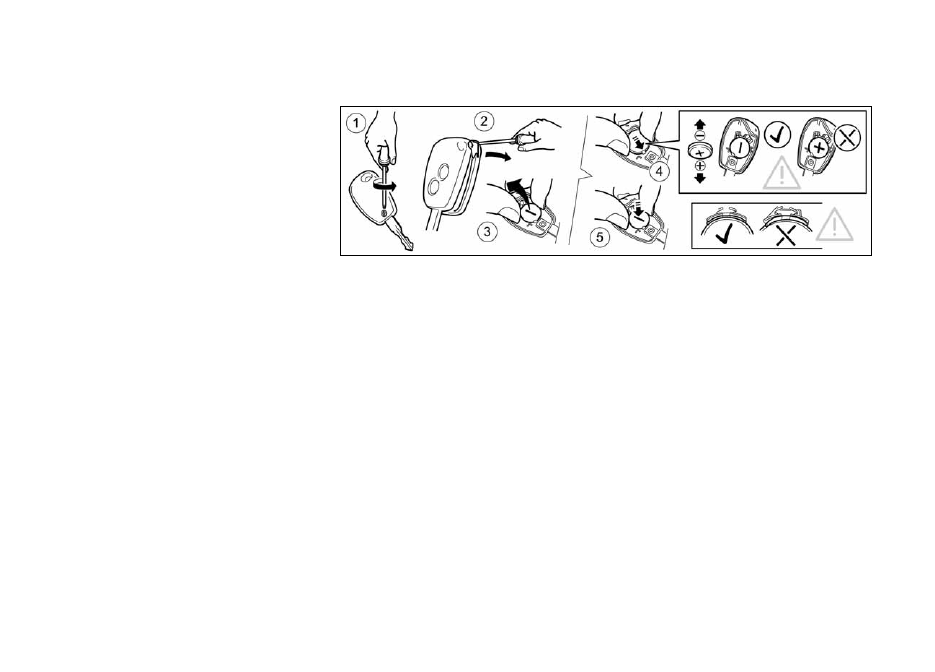

Для замены элемента питания:

Отверните винт

1.

.

Вставьте плоский конец маленькой отвертки в паз

2.

на

корпусе ключа и поверните отвертку, чтобы отделить
верхнюю часть корпуса от нижней. Чтобы не поцарапать
корпус ключа, оберните отвертку тканью.

Замените разряженный элемент

3.

- питания новым.



Рекомендуемый элемент питания: CR2016 или анало-
гичный

Не дотрагивайтесь до печатной схемы и электриче-

•

ских контактов – это может стать причиной неис-
правности ключа.

Элемент питания необходимо вставлять «положи-

•

тельным» полюсом (+) по направлению к нижней
части корпуса.

Плотно закройте крышку и заверните винт.

4.

Нажимая кнопки пульта, проверьте его работоспособность.

5.

Если вы встретите затруднения с заменой элемента питания,
обратитесь на сервисную станцию официального дилера
NISSAN.

8 - 19

 Техническое обслуживание и операции, выполняемые владельцем

ПРЕДОХРАНИТЕЛИ

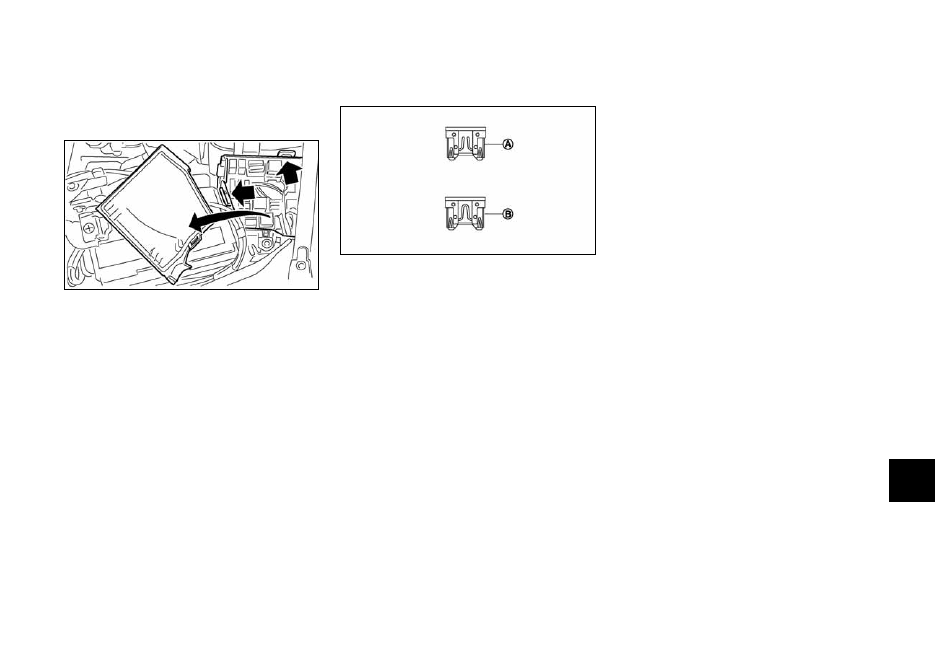

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ

ВНИМАНИЕ

Запрещается применять предохранители с номинальным
значением тока, отличающимся в большую или меньшую
сторону от указанного на предохранителе. Это может при-
вести к выходу из строя электрической системы или к воз-
никновению пожара.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

1.  Убедитесь в том, что ключ в замке зажигания находится

в положении OFF.

2.  Убедитесь в том, что переключатель света фар находит-

ся в положении OFF.

3. Откройте

капот.

4.  Снимите крышку блока предохранителей.

5.  Найдите перегоревший предохранитель.

6.  Выньте перегоревший предохранитель с помощью спе-

циального пинцета, находящегося на обратной стороне
крышки блока предохранителей в пассажирском салоне.

7. Перегоревший предохранитель A следует заменить

новым B.

8.  Установите на место крышку блока предохранителей.

Если перегорел и новый предохранитель, то обратитесь на
сервисную станцию официального дилера NISSAN для про-
верки и ремонта электрооборудования автомобиля.

Плавкие вставки

Если какое-либо электрическое оборудование не работает,
а предохранители находятся в нормальном состоянии, про-
верьте плавкие вставки. Если какая-либо вставка расплави-
лась, замените ее оригинальной деталью NISSAN.

При необходимости проверки и замены плавкой вставки
обратитесь на сервисную станцию официального дилера
NISSAN.

8 - 20

  Техническое обслуживание и операции, выполняемые владельцем

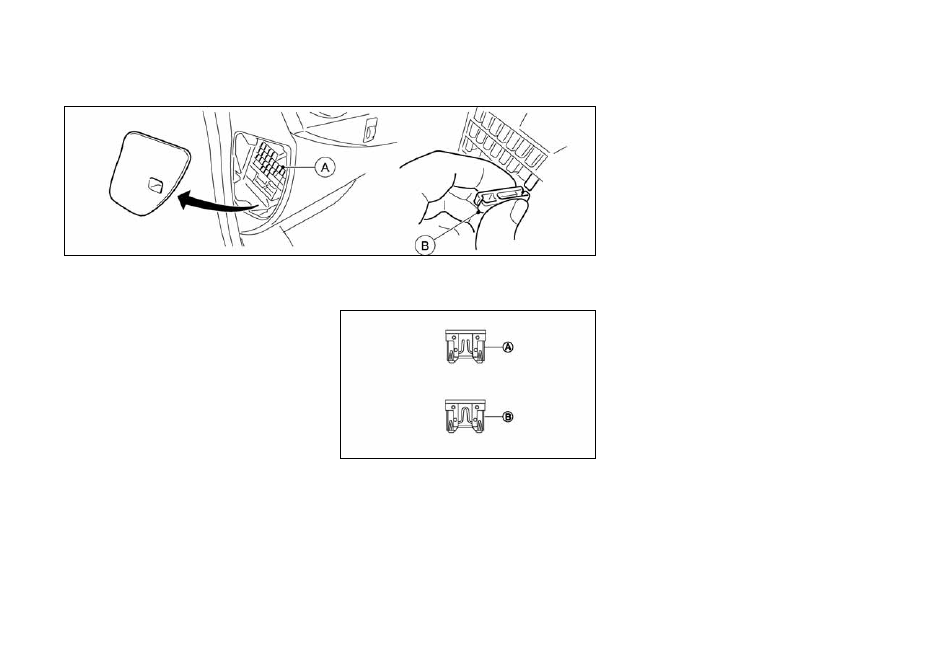

ПАССАЖИРСКИЙ САЛОН

A Блок предохранителей

B Пинцет для снятия плавких предохранителей

ВНИМАНИЕ

Запрещается применять предохранители с номинальным
значением тока, отличающимся в большую или меньшую
сторону от указанного на предохранителе. Это может при-
вести к выходу из строя электрической системы или к воз-
никновению пожара.

При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.

Убедитесь в том, что ключ в замке зажигания находится

1.

в положении OFF.

Убедитесь в том, что переключатель света фар находит-

2.

ся в положении OFF.

Откройте крышку блока предохранителей.

3.

Найдите перегоревший предохранитель.

4.

Выньте перегоревший предохранитель с помощью спе-

5.

циального пинцета, находящегося на обратной стороне
крышки блока предохранителей в пассажирском салоне.

Перегоревший предохранитель

6.

A следует заменить

новым B.

Если перегорел и новый предохранитель, то обратитесь на
сервисную станцию официального дилера NISSAN для про-
верки и ремонта электрооборудования автомобиля.

ПРИБОРЫ ОСВЕЩЕНИЯ И СВЕТОВОЙ
СИГНАЛИЗАЦИИ

ФАРЫ

ВНИМАНИЕ

Для замены ламп компания NISSAN рекомендует обращать-
ся на сервисную станцию официального дилера NISSAN.

После дождя или мойки автомобиля, а также при перепадах
температур на внутренней поверхности рассеивателей при-
боров наружного освещения может временно образовывать-
ся конденсат. Это вызвано разницей между температурой
воздуха внутри прибора и температурой наружного воздуха.
Это не является признаком неисправности. При образовании
на внутренней поверхности рассеивателя крупных капель
воды, обратитесь на сервисную станцию официального ди-
лера NISSAN.

Замена галогенных ламп в фарах

Галогенная фара представляет собой блок-фару, в которой
используются сменные галогенные лампы. Лампы могут за-
меняться из моторного отсека без демонтажа блок-фары.

ВНИМАНИЕ

Колба галогенной лампы наполнена газом под высоким
давлением. При падении или появлении царапин на колбе
лампа может лопнуть.
