0 - 4

Основные иллюстрации

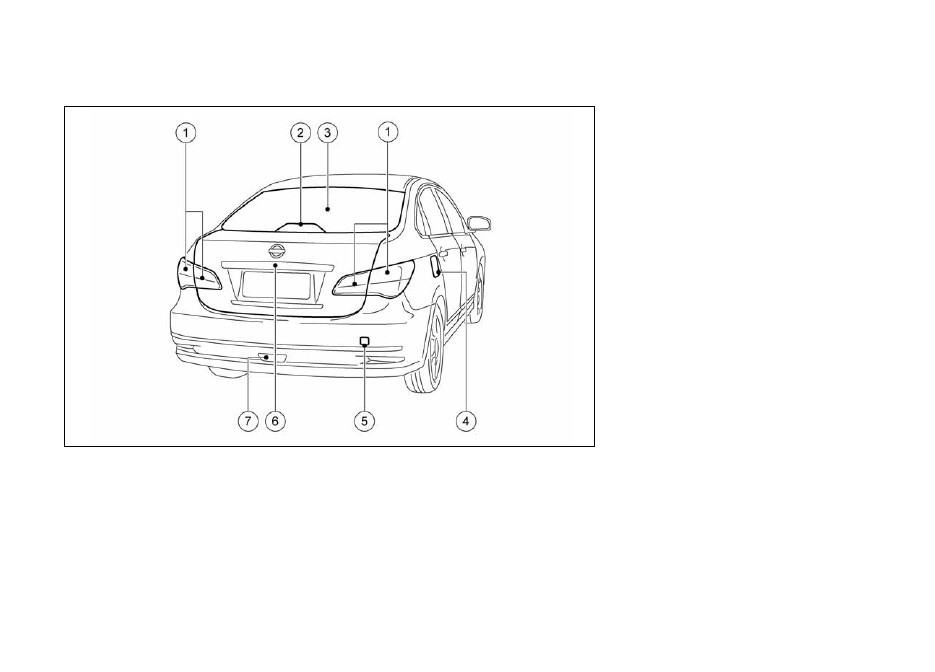

ЗАДНЯЯ ЧАСТЬ КУЗОВА
АВТОМОБИЛЯ

1.  Задние комбинированные фонари и задние габаритные

фонари

Выключатель (с. 2-11)



–

Замена ламп (с. 8-20)



–

2.  Центральный верхний стоп-сигнал (с. 8-20)

3.  Электрообогреватель заднего стекла (с. 2-14)

4.  Лючок заливной горловины топливного бака

Пользование (с. 3-8)



–

Рекомендуемое топливо (с. 9-2)



–

5. Буксирная

проушина

Пользование (с. 6-10)



–

6.  Крышка багажника (с. 3-7)

7.  Задний противотуманный фонарь

Выключатель (с. 2-12)



–

Замена ламп (с. 8-20)



–

*:  для некоторых вариантов исполнения автомобиля

0 - 5

Основные иллюстрации

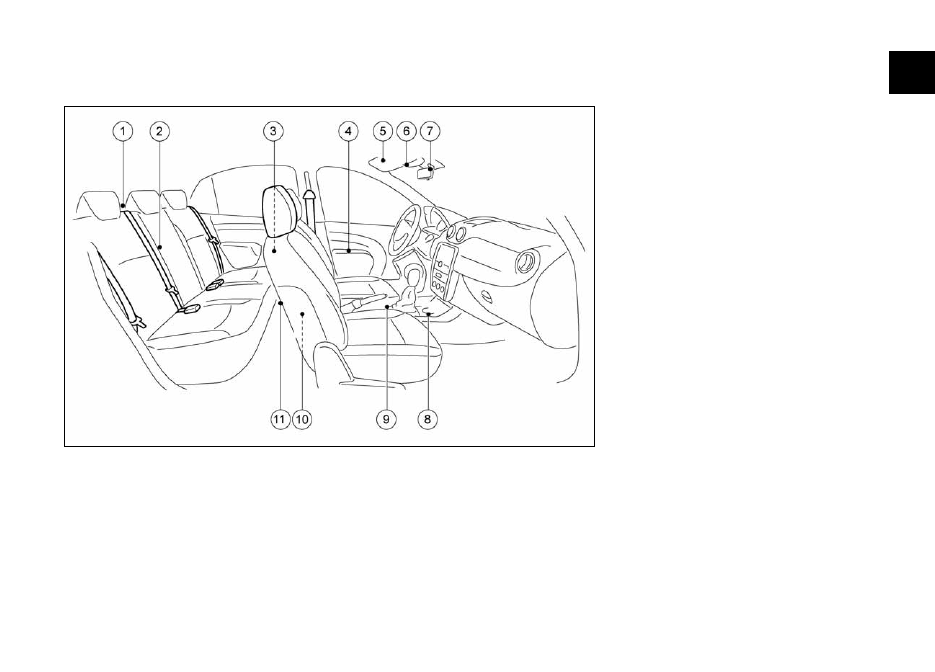

ПАССАЖИРСКИЙ САЛОН

1. Багажник

Плафон освещения багажника (с. 2-19)



–

Задняя багажная полка



–

Инструмент (с. 6-3)



–

2.  Задние сиденья (с. 1-3)

Крепления для детских удерживающих систем



–

(с. 1-12)

3.  Ручные стеклоподъемники* (с. 2-15)

Замки дверей (с. 3-4)



–

4.  –    Отделения для мелких вещей (с. 2-17)

Замки дверей (с. 3-4)



–

5.  Солнцезащитные козырьки (с. 2-19)

Косметическое зеркало (для переднего пассажира)



–

(с. 3-10)

6.  Выключатель освещения пассажирского салона

Плафоны освещения передней части салона*



–

(с. 2-19)

7.  Внутреннее зеркало заднего вида (с. 3-9)

8. Центральная

консоль

Подстаканники (с. 2-18)



–

Прикуриватель и электрическая розетка (с. 2-16)



–

9.  –    Блокировка привода электрических стеклоподъемников
              задних дверей* (с. 2-15)

Переключатель электропривода регулировки на-



–

ружных зеркал заднего вида* (с. 3-9)

10. Переключатели привода электрических стеклоподъем-

ников задних дверей* (с. 2-15)

11.  Карман в сиденье со стороны пассажира* (с. 2-17)

*:  для некоторых вариантов исполнения автомобиля

0 - 6

Основные иллюстрации

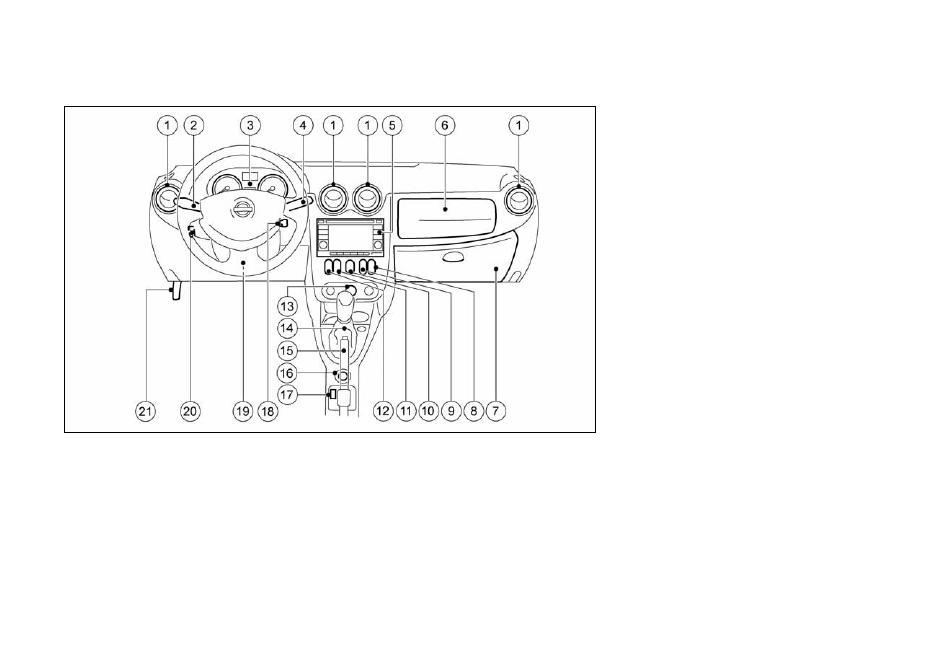

ПАНЕЛЬ УПРАВЛЕНИЯ

1.  Вентиляционные решетки (с. 4-2)

2.  Комбинированный переключатель света фар, противо-

туманных фар и указателей поворота, звуковой сигнал

Звуковой сигнал (с. 2-14)



–

Фары (с. 2-11)



–

Указатели поворота (с. 2-12)



–

Противотуманные фары (с. 2-12)



–

3.  Стрелочные указатели и приборы (с. 2-2)

Часы (с. 2-3, 2-16)



–

Переключатель маршрутного компьютера (с. 2-3)



–

4.  Выключатель очистителя и омывателя ветрового стекла

(с. 2-13)



Переключатель маршрутного компьютера (с. 2-4)

5.  Вещевые отделения* (с. 2-17)

Аудиосистема* (с. 4-6, 4-13)



–

Подключение мобильного телефона* (с. 4-26)



–

Навигационная система** (с. 4-26)



–

6.  Фронтальная подушка безопасности переднего пасса-

жира (с. 1-13)

7.  Перчаточный ящик (с. 2-17)

8.  Выключатель стеклоподъемника двери пассажира*

(с. 2-15)

9.  Кнопка центрального замка* (с. 3-5)

10.  Выключатель аварийной сигнализации (с. 6-2)

11.  Выключатель электрообогревателя заднего стекла

(с. 2-14)

12.  Выключатель стеклоподъемника двери водителя

(с. 2-15)

13.  Органы управления системой отопления и кондициони-

рования воздуха (с. 4-2)

14.  Рычаг переключения (с. 5-8)

15. Стояночный тормоз

Пользование (с. 3-10)



–

Парковка автомобиля (с. 5-11)



–

Техническое обслуживание (с. 8-11)



–

16.  Переключатель электропривода регулировки наружных

зеркал заднего вида* (с. 3-9)

17.  Блокировка привода электрических стеклоподъемников

задних дверей* (с. 2-15)

18.  Замок зажигания (с. 5-5)

19.  Регулировка рулевого колеса* (с. 3-8)

20.  Переключатель корректора фар (с. 2-11)

21.  Рычаг отпирания капота (с. 3-6)

*:  для некоторых вариантов исполнения автомобиля

**:  * См. отдельное «Руководство по эксплуатации на-

вигационной системы» (для некоторых вариантов
исполнения автомобиля).

0 - 7

Основные иллюстрации

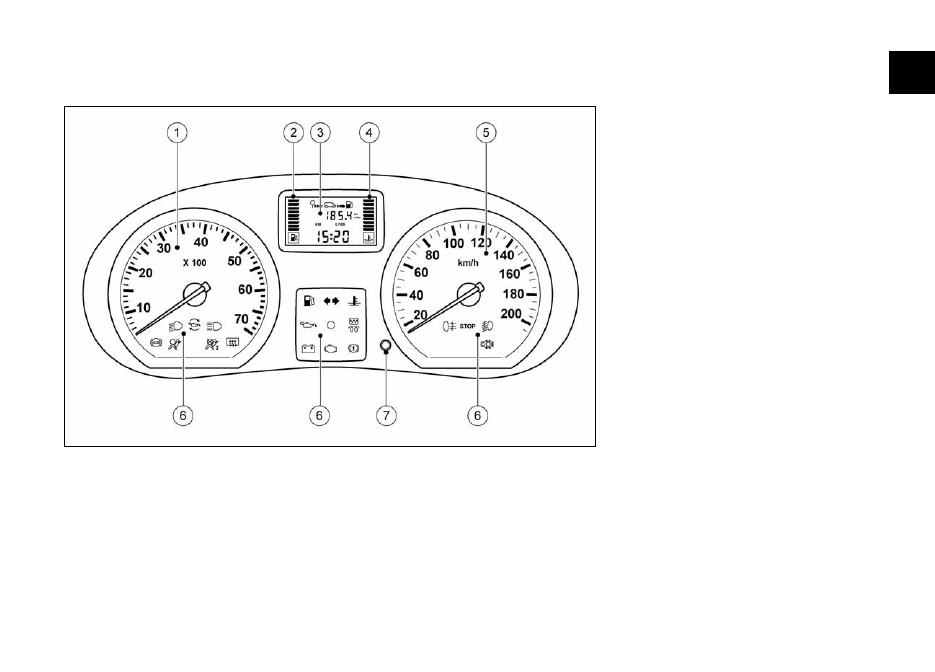

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ
И ПРИБОРЫ

1.  Тахометр (с. 2-2)

2.  Указатель уровня топлива (с. 2-3)

3.  Одометр/счетчик пробега на две поездки (с. 2-2)

Маршрутный компьютер (с. 2-4)



–

Индикатор положения рычага селектора*



–

(с. 2-6, 5-8)

Часы (с. 2-16)



–

4.  Указатель температуры охлаждающей жидкости двига-

теля (с. 2-2)

5.  Спидометр (с. 2-2)

6.  Индикаторы и сигнализаторы (с. 2-7)

7.  Переключатель маршрутного компьютера (с. 2-4)

*:  для некоторых вариантов исполнения автомобиля

0 - 8

Основные иллюстрации

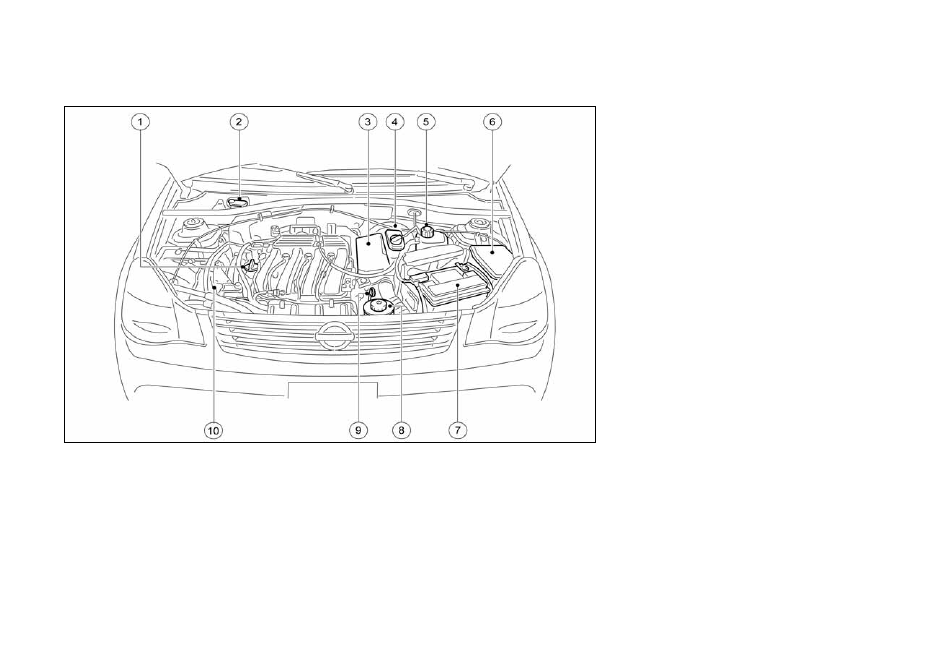

МОТОРНЫЙ ОТСЕК

АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
K4M

1.  Крышка заливной горловины для моторного масла

(с. 8-8)

2.  Жидкость омывателя стекол (с. 8-15)

3.  Воздухоочиститель (с. 8-13)

4.  Бачок главного тормозного цилиндра (с. 8-11)

5.  Расширительный бачок системы охлаждения двигателя

(с. 8-5)

Перегрев двигателя (с. 6-8)



–

6.  Блок предохранителей и плавких вставок (с. 8-19)

7.  Аккумуляторная батарея (с. 8-16)

Запуск двигателя от дополнительной аккумулятор-



–

ной батареи (с. 6-6)

8.  Бачок гидроусилителя рулевого управления (с. 8-12)

9.  Щуп для проверки уровня моторного масла (с. 8-7)

10.  Ремни привода навесных агрегатов (с. 8-10)

1 Безопасность - сиденья, ремни безопасности и дополнительные

удерживающие системы

Сиденья ................................................................................................................... 1-2

Передние сиденья ........................................................................................... 1-2

Заднее сиденье ................................................................................................ 1-3

Подголовники .................................................................................................. 1-4

Ремни безопасности  ............................................................................................. 1-5

Меры предосторожности при пользовании ремнями безопасности ........... 1-5

Безопасность детей  ........................................................................................ 1-6

Безопасность беременных женщин  .............................................................. 1-7

Безопасность инвалидов  ............................................................................... 1-7

Трехточечные ремни безопасности  ............................................................... 1-7

Уход за ремнями безопасности  ..................................................................... 1-8

Детские удерживающие системы ......................................................................... 1-9

Меры предосторожности при использовании детских
удерживающих систем ................................................................................... 1-9

Установка детских удерживающих систем на переднем
пассажирском сиденье ................................................................................. 1-11

Установка детских удерживающих систем на заднем сиденье ........................ 1-12

Дополнительные удерживающие системы (SRS) ....................................... 1-13

Меры предосторожности при пользовании дополнительной
системой безопасности (SRS) ...................................................................... 1-13

Система подушек безопасности ................................................................... 1-18

Ремонт и замена элементов системы .......................................................... 1-19

Индикатор отключения фронтальной подушки безопасности
переднего пассажира .................................................................................... 1-19

1 - 2

Безопасность – сиденья, ремни безопасности и дополнительные удерживающие системы



ОПАСНОСТЬ

Не управляйте автомобилем и не разрешайте пасса-

•

жирам сидеть на сиденье с откинутой назад спинкой.
Это опасно. Ремень безопасности в этом случае не-
правильно охватывает ваше тело. В случае дорожно-
транспортного происшествия вы или ваши пассажиры
будете с силой прижаты к плечевой ветви ремня, что
может привести к тяжелым травмам шеи и других ча-
стей тела. Кроме того, вы или ваши пассажиры можете
выскользнуть из-под поясной ветви ремня, что также
чревато опасными травмами.

Для наиболее эффективной защиты людей, находящих-

•

ся в движущемся автомобиле, спинки сидений должны
быть установлены в положение, близкое к вертикаль-
ному. Всегда сидите, плотно опираясь на спинку сиде-
нья, и правильно пристегивайте и регулируйте ремень
безопасности. (См. раздел «Ремни безопасности» ниже
в этой главе).

ВНИМАНИЕ

При регулировке положения сидений необходимо убедиться в
отсутствии контакта с любыми подвижными деталями авто-
мобиля во избежание получения травм и/или повреждений.

СИДЕНЬЯ

ПЕРЕДНИЕ СИДЕНЬЯ



ОПАСНОСТЬ

Запрещается регулировать положение сиденья водителя во
время движения, поскольку внимание должно быть полно-
стью сосредоточено на управлении автомобилем.

Ручная регулировка сидений



ОПАСНОСТЬ

После завершения регулировки сиденья слегка покачайтесь
на нем, чтобы убедиться в надежности его фиксации. Если
сиденье не зафиксировано надежно, оно может неожиданно
сместиться и привести к потере контроля над автомобилем.

Регулировка наклона спинки сиденья

Вращайте рукоятку, расположенную внизу справа (сиденье
водителя) или слева (сиденье переднего пассажира).

Наклоните спинку сиденья в нужное положение.

Регулировка угла наклона спинки сиденья позволяет пас-
сажирам различного роста и телосложения достичь опти-
мального положения для правильного использования ремня
безопасности. (См. раздел «Ремни безопасности» ниже в
этой главе).

Спинку сиденья можно наклонить назад, чтобы пассажиры
могли отдохнуть, когда автомобиль находится на стоянке.

1 - 3

Безопасность – сиденья, ремни безопасности и дополнительные удерживающие системы

Любую жидкость, пролитую на сиденье, оборудованное

•

обогревателем, необходимо немедленно вытереть при
помощи сухой ткани.

Для чистки сидений запрещается использовать бензин,

•

разбавители красок и другие растворители.

При обнаружении любого нарушения нормального

•

функционирования или при отказе обогревателей си-
дений, выключите систему и обратитесь на сервисную
станцию официального дилера NISSAN для проверки и
ремонта системы.

ЗАДНЕЕ СИДЕНЬЕ



ОПАСНОСТЬ

Если в автомобиле перевозится груз, то его необходимо

•

тщательно зафиксировать, чтобы он не смещался. Не
размещайте багаж выше уровня спинок сидений. При
резком торможении или при столкновении плохо закре-
пленный груз может стать причиной получения травм.

Запрещается перевозить людей в багажнике. В случае

•

дорожно-транспортного происшествия или резкого тор-
можения пассажиры, находящиеся в указанных местах,
и не защищенные средствами пассивной безопасности,
могут получить серьезные травмы.

Внимательно следите за находящимися рядом детьми,

•

чтобы, играя, они не оказались запертыми в багажни-
ке, где они могут получить серьезные травмы. Держите
автомобиль запертым. Спинка заднего сиденья должна
быть надежно зафиксирована в вертикальном положе-
нии. Храните ключи от автомобиля в недоступном для
детей месте.

Обогрев сидений (для некоторых вариантов исполнения ав-
томобиля)

Передние сиденья обогреваются встроенными нагрева-
тельными элементами. Выключатель A расположен на
боковой стороне подушки сиденья. Работой обогревателя
сиденья управляет термостат, который автоматически вклю-
чает и выключает нагревательный элемент. После прогрева
сиденья до комфортной температуры или перед тем, как
оставить автомобиль на стоянке, не забудьте выключить
электрические обогреватели сидений.

ВНИМАНИЕ

Использование обогрева сидений при неработающем дви-

•

гателе может привести к разряду аккумуляторной батареи.

Не пользуйтесь обогревом сидений в течение длитель-

•

ного времени, а также при отсутствии пассажира на
сиденье.

Не накрывайте сиденья одеялами, подушками, чехлами

•

и т.п. Это может привести к перегреву сидений.

Не кладите на подушки сидений твердые и тяжелые

•

предметы, не прокалывайте и не пришпиливайте к по-
душкам булавки или аналогичные предметы. Это может
привести к выходу обогревателя из строя.

Регулировка продольного положения сиденья

1.

Потяните вверх регулировочный рычаг

2.

A.

Сдвиньте сиденье в нужное положение.

3.

Отпустите регулировочный рычаг, чтобы зафиксировать

4.

сиденье в выбранном положении.

Регулировка сиденья по высоте (для некоторых вариантов
исполнения автомобиля)

Потяните вверх рычаг B или нажмите на него вниз для из-
менения высоты сиденья. Удерживайте рычаг до достиже-
ния сиденьем нужного положения.
