Nissan Rogue (2020 year). Manual - part 29

The engine cooling system is filled at the
factory with a pre-diluted mixture of 50%
Genuine

NISSAN

Long

Life

Antifreeze/Coolant (blue) and 50% water to
provide year-round antifreeze and coolant
protection. The antifreeze solution con-
tains rust and corrosion inhibitors. Addi-
tional engine cooling system additives are
not necessary.

WARNING

∙ Never remove the radiator or coolant

reservoir cap when the engine is hot.
Wait until the engine and radiator cool
down. Serious burns could be caused
by high pressure fluid escaping from
the radiator. For additional informa-
tion on precautions, refer to “If your
vehicle overheats” in the “In case of
emergency” section of this manual.

∙ The radiator is equipped with a pres-

sure type radiator cap. To prevent en-
gine damage, use only a Genuine
NISSAN radiator cap.

CAUTION

∙ Never use any cooling system addi-

tives such as radiator sealer. Additives
may clog the cooling system and
cause damage to the engine, trans-
mission and/or cooling system.

∙ When adding or replacing coolant, be

sure to use only Genuine NISSAN Long
Life

Antifreeze/Coolant

(blue)

or

equivalent. Genuine NISSAN Long Life
Antifreeze/Coolant

(blue)

is

pre-

diluted to provide antifreeze protec-
tion to -34° F (-37° C). If additional
freeze protection is needed due to
weather where you operate your ve-
hicle, add Genuine NISSAN Long Life
Antifreeze/Coolant

(blue)

concen-

trate following the directions on the
container. If an equivalent coolant
other than Genuine NISSAN Long Life
Antifreeze/Coolant (blue) is used, fol-
low the coolant manufacturer’s in-
structions to maintain minimum anti-
freeze protection to -34° F (-37° C). The
use of other types of coolant solu-
tions other than Genuine NISSAN Long
Life

Antifreeze/Coolant

(blue)

or

equivalent may damage the engine
cooling system.

∙ The life expectancy of the factory-fill

coolant is 105,000 miles (168,000 km)
or 7 years. Mixing any other type of
coolant other than Genuine NISSAN
Long Life Antifreeze/Coolant (blue) (or
equivalent coolant), including Genu-
ine

NISSAN

Long

Life

Antifreeze/Coolant (green), or the use
of non-distilled water may reduce the
life expectancy of the factory-fill cool-
ant. For additional information, refer
to the "Maintenance and schedules"
section of this manual.

ENGINE COOLING SYSTEM

8-4

Do-it-yourself

CHECKING ENGINE COOLANT
LEVEL

Check the coolant level in the reservoir
when the engine is cold. If the coolant
level is below the MIN level

䊊

B

, add coolant

to the MAX level

䊊

A

. If the reservoir is empty,

check the coolant level in the radiator
when the engine is cold. If there is insuffi-
cient coolant in the radiator, fill the radiator
with coolant up to the filler opening and
also add it to the reservoir up to the MAX
level

䊊

A

.

This vehicle contains Genuine NISSAN Long
Life Antifreeze/Coolant (blue). The life ex-
pectancy of the factory-fill coolant is
105,000 miles (168,000 km) or 7 years. Mixing
any other type of coolant or the use of
non-distilled water will reduce the life ex-
pectancy of the factory-fill coolant. For ad-
ditional information, refer to the "Mainte-
nance and schedules" section of this
manual.

If the cooling system frequently requires
coolant, have it checked. It is recom-
mended that you visit a NISSAN dealer
for this service.

For additional information on the location
of the engine coolant reservoir, refer to “En-
gine compartment check locations” in this
section.

CHANGING ENGINE COOLANT

A NISSAN dealer can change the engine
coolant. The service procedure can be
found in the NISSAN Service Manual.

Improper servicing can result in reduced
heater performance and engine over-
heating.

WARNING

∙ To avoid the danger of being scalded,

never change the coolant when the
engine is hot.

∙ Never remove the radiator or engine

coolant reservoir cap when the en-
gine is hot. Serious burns could be
caused by high pressure fluid escap-
ing from the radiator.

∙ Avoid direct skin contact with used

coolant. If skin contact is made, wash
thoroughly with soap or hand cleaner
as soon as possible.

∙ Keep coolant out of the reach of chil-

dren and pets.

Type A (if so equipped)

LDI2810

Type B (if so equipped)

LDI3211

Do-it-yourself

8-5

Engine coolant must be disposed of prop-
erly. Check your local regulations.

CHECKING ENGINE OIL LEVEL

1. Park the vehicle on a level surface and

apply the parking brake.

2. Start the engine and let it idle until it

reaches operating temperature.

3. Turn off the engine. Wait more than

10 minutes for the oil to drain back
into the oil pan.

4. Remove the dipstick and wipe it clean.

Reinsert it all the way.

5. Remove the dipstick again and check

the oil level. It should be between the H
(High) and L (Low) marks

䊊

B

. This is the

normal operating oil level range. If the
oil level is below the L (Low) mark

䊊

A

,

remove the oil filler cap and pour rec-
ommended oil through the opening.
Do not overfill

䊊

C

.

6. Recheck oil level with the dipstick.

It is normal to add some oil between oil
maintenance intervals or during the
break-in period, depending on the sever-
ity of operating conditions.

LDI2811

LDI2812

ENGINE OIL

8-6

Do-it-yourself

CAUTION

Oil level should be checked regularly.
Operating the engine with an insuffi-
cient amount of oil can damage the en-
gine, and such damage is not covered
by warranty.

CHANGING ENGINE OIL AND OIL
FILTER

For additional information on engine oil
and oil filter change, refer to the instruc-
tions outlined in this section.

Vehicle set-up

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operat-

ing temperature.

3. Turn the engine off and wait for 15 min-

utes.

4. Raise and support the vehicle using a

suitable floor jack and safety jack
stands.

∙ Place the safety jack stands under the

vehicle jack-up points.

∙ A suitable adapter should be attached

to the jack stand saddle.

CAUTION

Make sure the correct lifting and sup-
port points are used to avoid vehicle
damage.

䊊

1

Oil filler cap

LDI3417

Do-it-yourself

8-7

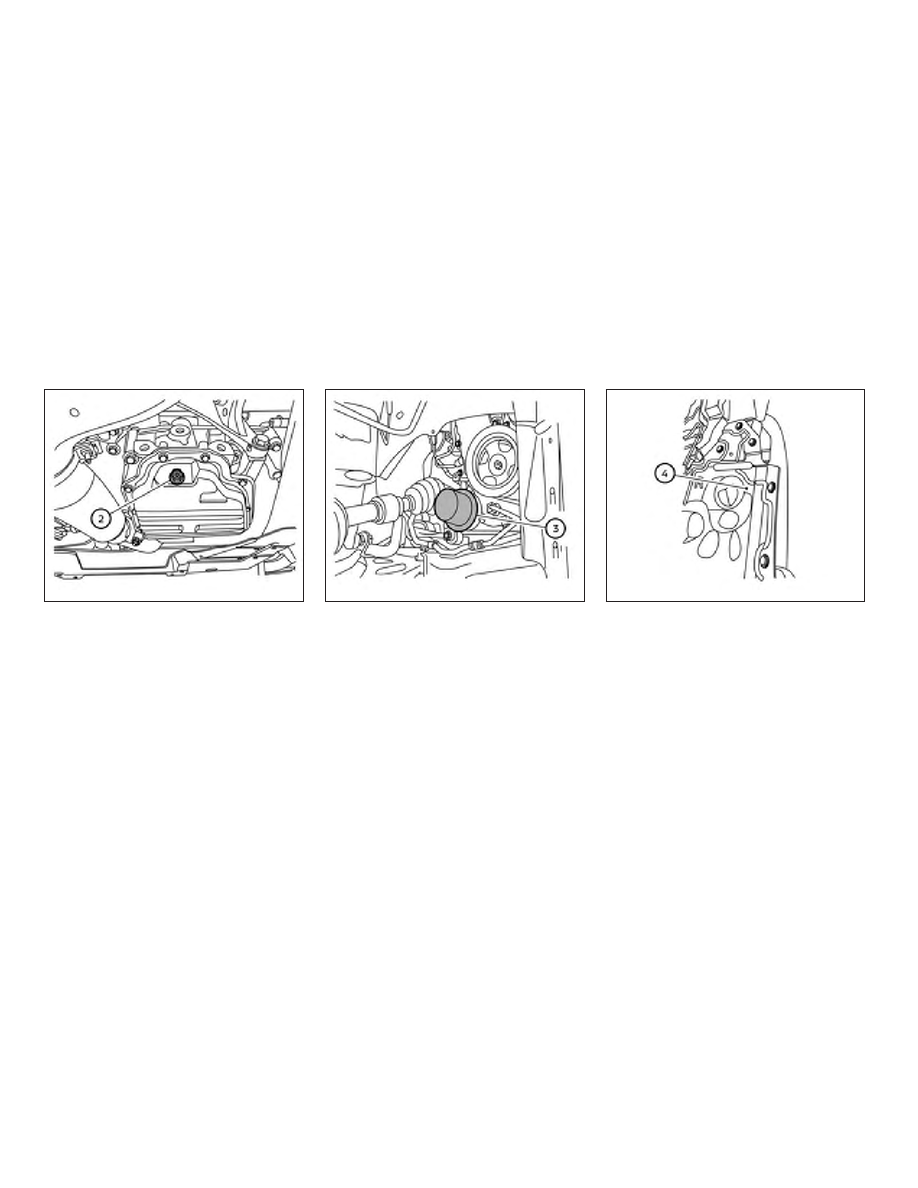

䊊

2

Oil drain plug

LDI3418

䊊

3

Oil filter

LDI3350

䊊

4

Engine protector

LDI3382

8-8

Do-it-yourself

Removal of engine protector

1. Remove pins

䊊

A

and engine protector.

Engine oil and filter

1. Place a large drain pan under the drain

plug and oil filter.

2. Remove the oil filler cap.

3. Remove the drain plug with a wrench

by turning it counterclockwise and
completely drain the oil.

CAUTION

Be careful not to burn yourself, as the
engine oil is hot.

WARNING

∙ Prolonged and repeated contact with

used engine oil may cause skin
cancer.

∙ Try to avoid direct skin contact with

used oil. If skin contact is made, wash
thoroughly with soap or hand cleaner
as soon as possible.

∙ Keep used engine oil out of reach of

children.

4. Loosen the oil filter with an oil filter

wrench by turning it counterclockwise.
Remove the oil filter by turning it by
hand.

5. Wipe the engine oil filter mounting sur-

face with a clean rag.

CAUTION

Be sure to remove any old gasket mate-
rial remaining on the sealing surface of
the engine. Failure to do so could lead to
an oil leak and engine damage.

∙ The dipstick must be inserted in place

to prevent oil spillage from the dip-
stick hole when filling the engine with
oil.

6. Coat the gasket on the new filter with

clean engine oil.

7. Screw in the oil filter clockwise until a

slight resistance is felt, then tighten ad-
ditionally more than 2/3 turn.

Oil filter tightening torque:

11 to 15 ft-lb (14.7 to 20.6 N·m)

8. Clean and re-install the drain plug with

a new washer. Securely tighten the
drain plug with a wrench. Do not use
excessive force.

Drain plug tightening torque:

22 to 29 ft-lb (29.4 to 39.2 N·m)

9. Refill the engine with the recom-

mended oil through the oil filler open-
ing, and install the oil filler cap securely.

For additional information about drain and
refill capacity, refer to “Recommended
fluids/lubricants and capacities” in the
“Technical and consumer information” sec-
tion of this manual. The drain and refill ca-
pacity depends on the oil temperature and
drain time. Use these specifications for ref-

LDI3385

Do-it-yourself

8-9

erence only. Always use the dipstick to de-
termine the proper amount of oil in the
engine.

10. Start the engine and check for leakage

around the drain plug and the oil filter.
Correct as required. Turn the engine off
and wait more than 15 minutes. Check
the oil level with the dipstick. Add en-
gine oil if necessary.

After the operation

1. Reinstall engine protectors in reverse

order of removal.

2. Lower the vehicle carefully to the

ground.

3. Reset oil and oil filter maintenance re-

minder. For additional information, re-
fer to “Vehicle information display” in
the “Instruments and controls” section
of this manual.

∙ Dispose of waste oil and filter properly.

∙ Check your local regulations.

CAUTION

∙ NISSAN recommends using Genuine

NISSAN CVT Fluid NS-3 (or equivalent)
ONLY in NISSAN CVTs. Do not mix with
other fluids.

∙ Do not use Automatic Transmission

Fluid (ATF) or manual transmission
fluid in a NISSAN CVT, as it may dam-
age the CVT. Damage caused by the
use of fluids other than as recom-
mended

is

not

covered

under

NISSAN’s

New

Vehicle

Limited

Warranty.

∙ Using fluids that are not equivalent to

Genuine NISSAN CVT Fluid NS-3 may
also damage the CVT. Damage caused
by the use of fluids other than as rec-
ommended is not covered under
NISSAN’s

New

Vehicle

Limited

Warranty.

When checking or replacement of CVT fluid
is required, it is recommended that you visit
a NISSAN dealer for this service.

WARNING

∙ Use only new fluid from a sealed con-

tainer. Old, inferior or contaminated
fluid may damage the brake system.
The use of improper fluids can dam-
age the brake system and affect the
vehicle’s stopping ability.

∙ Clean the filler cap before removing.

∙ Brake fluid is poisonous and should

be stored carefully in marked contain-
ers out of reach of children.

LDI2815

CONTINUOUSLY VARIABLE
TRANSMISSION (CVT) FLUID

BRAKE FLUID

8-10

Do-it-yourself

CAUTION

Do not spill the fluid on any painted sur-
faces. This will damage the paint. If fluid
is spilled, immediately wash the surface
with water.

Check the fluid level in the reservoir. If the
brake fluid is below the MIN line

䊊

B

, the

brake warning light will illuminate. Add
brake fluid up to the MAX line

䊊

A

. For addi-

tional information on brake fluid type, refer
to “Recommended fluids/lubricants and
capacities” in the “Technical and consumer
information” section of this manual.

If the brake fluid must be added frequently,
the brake system should be thoroughly
checked. It is recommended that you visit a
NISSAN dealer for this service.

WINDSHIELD-WASHER FLUID
RESERVOIR

Fill the windshield-washer fluid reservoir
periodically. Add windshield-washer fluid
when the “Low Washer Fluid” warning mes-
sage (if so equipped) shows on the vehicle
information display or when there is no
fluid in the dip tube.

To check the fluid level with the dip tube,
use your finger to plug the center hole

䊊

A

of

the cap/tube assembly, then remove it
from the reservoir. If there is no fluid in the
dip tube, add fluid.

To fill the windshield-washer fluid reservoir,
lift the cap off the reservoir and pour the
windshield-washer fluid into the reservoir
opening.

Add a washer solvent to the washer for
better cleaning. In the winter season, add a
windshield washer antifreeze. Follow the
manufacturer’s instructions for the mix-
ture ratio.

Refill the reservoir more frequently when
driving conditions require an increased
amount of windshield-washer fluid.

Recommended fluid is Genuine NISSAN
Windshield Washer Concentrate Cleaner &
Antifreeze or equivalent.

CAUTION

∙ Do not substitute engine antifreeze

coolant for windshield-washer fluid.
This may result in damage to the
paint.

∙ Do not fill the windshield-washer fluid

reservoir with washer fluid concen-
trates at full strength. Some methyl
alcohol based washer fluid concen-
trates may permanently stain the
grille

if

spilled

while

filling

the

windshield-washer fluid reservoir.

LDI3130

WINDSHIELD-WASHER FLUID

Do-it-yourself

8-11

∙ Pre-mix washer fluid concentrates

with water to the manufacturer’s rec-
ommended levels before pouring the
fluid into the windshield-washer fluid
reservoir. Do not use the windshield-
washer fluid reservoir to mix the
washer fluid concentrate and water.

8-12

Do-it-yourself

Caution symbols for battery

WARNING

䊊

1

No smoking, No exposed flames, No

Sparks

Do not expose the battery to electrical sparks, flames or smoking. Hydrogen gas generated by the
battery is explosive. Explosive gases can cause blindness or injury.

䊊

2

Shield eyes

Handle the battery cautiously. Always wear eye protection glasses to protect against explosion or
battery acid.

䊊

3

Keep away from children

Never allow children to handle the battery. Keep the battery out of the reach of children.

䊊

4

Battery acid

Do not allow battery fluid to contact your skin, eyes, fabrics, or painted surfaces. Sulfuric acid can
cause blindness or severe burns. After touching a battery or battery cap, do not touch or rub your
eyes. Thoroughly wash your hands. If the acid contacts your eyes, skin or clothing, immediately
flush with water for at least 15 minutes and seek medical attention. Battery fluid is acid. If the bat-
tery fluid gets into your eyes or onto your skin, it could cause loss of your eyesight or burns.

䊊

5

Note operating instructions

Before handling the battery, read this instruction carefully to ensure correct and safe handling.

䊊

6

Explosive gas

Hydrogen gas generated by battery fluid is explosive. Explosive gases can cause blindness or
injury.

BATTERY

Do-it-yourself

8-13

∙ If the battery is labeled "do not open" it

is maintenance free and battery fluid
should not be checked. It is recom-
mended that you visit a NISSAN dealer
or a qualified specialist workshop to
confirm the battery’s performance.

∙ Keep the battery surface clean and dry.

Clean the battery with a solution of bak-
ing soda and water.

∙ Make certain the terminal connections

are clean and securely tightened.

∙ If the vehicle is not to be used for

30 days or longer, disconnect the nega-
tive (-) battery terminal cable to prevent
discharge.

NOTE:

Care should be taken to avoid situations
that can lead to potential battery dis-
charge and potential no-start conditions
such as:

1. Installation or extended use of elec-

tronic accessories that consume bat-
tery power when the engine is not
running (Phone chargers, GPS, DVD
players, etc.)

2. Vehicle is not driven regularly and/or

only driven short distances.

In these cases, the battery may need to
be charged to maintain battery health.

WARNING

∙ Do not expose the battery to flames,

an electrical spark or a cigarette. Hy-
drogen gas generated by the battery
is explosive. Explosive gases can
cause blindness or injury. Do not allow
battery fluid to contact your skin,
eyes, fabrics or painted surfaces. Sul-
furic acid can cause blindness or in-
jury. After touching a battery or bat-
tery cap, do not touch or rub your
eyes. Thoroughly wash your hands. If
the acid contacts your eyes, skin or
clothing, immediately flush with wa-
ter for at least 15 minutes and seek
medical attention.

∙ Do not operate the vehicle if the fluid

in the battery is low. Low battery fluid
can cause a higher load on the battery
which can generate heat, reduce bat-
tery life, and in some cases lead to an
explosion.

∙ When working on or near a battery,

always wear suitable eye protection
and remove all jewelry.

∙ Battery posts, terminals and related

accessories contain lead and lead
compounds.

Wash

hands

after

handling.

∙ Keep battery out of the reach of

children.

∙ Do not tip the battery. Keep the vent

caps tight and the battery level.

8-14

Do-it-yourself

NOTE:

Do not try to open the top of the battery.

The Type A battery is not equipped with
removable vent caps. If low battery fluid is
suspected, it is recommended that you
visit a NISSAN dealer for this service.

NOTE:

Do not try to open the top of the battery.

The Type B battery is not equipped with
removable vent caps. If low battery fluid is
suspected, it is recommended that you
visit a NISSAN dealer for this service.

For Type C batteries, check the fluid level in
each cell. It should be between the UPPER
LEVEL

䊊

1

and LOWER LEVEL

䊊

2

lines.

If it is necessary to add fluid, add only dis-
tilled water to bring the level to the indica-
tor in each filler opening. Do not overfill.

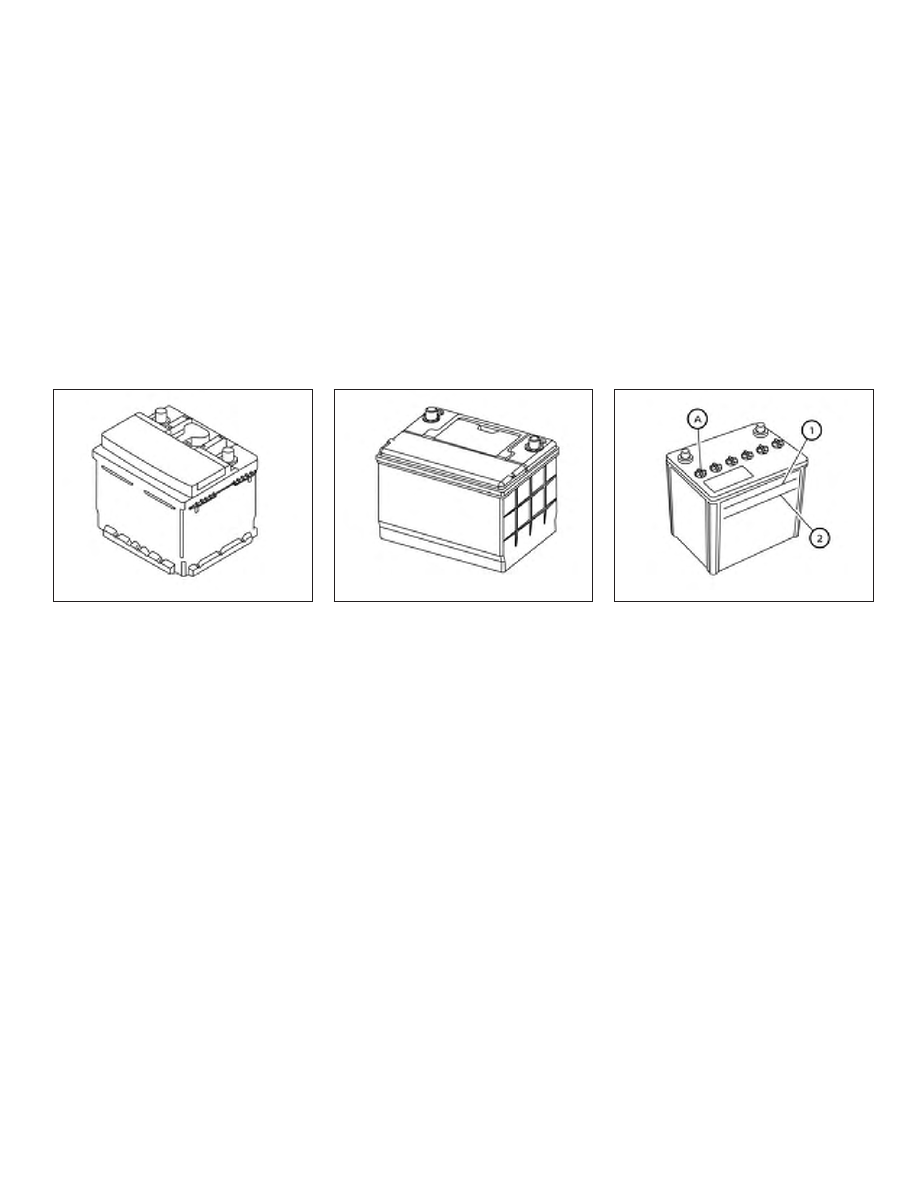

Battery (Type A) (if so equipped)

LDI3302

Battery (Type B) (if so equipped)

LDI2817

Battery (Type C) (if so equipped)

LDI3324

Do-it-yourself

8-15

1. Remove the cell plugs

䊊

A

.

2. Add distilled water up to the UPPER

LEVEL

䊊

1

line. If the side of the battery is

not clear, check the distilled water level
by looking directly above the cell; con-
dition

䊊

1

indicates a correct fluid level

and condition

䊊

2

indicates that fluid

needs to be added.

3. Tighten the cell plugs

䊊

A

.

Vehicles operated in high temperatures or
under severe conditions require frequent
checks of the battery fluid level.

JUMP STARTING

If jump starting is necessary, refer to “Jump
starting” in the “In case of emergency” sec-
tion of this manual. If the engine does not
start by jump starting, the battery may
have to be replaced. It is recommended
that you visit a NISSAN dealer for this ser-
vice.

CAUTION

∙ Do not ground accessories directly to

the battery terminal. Doing so will by-
pass the variable voltage control sys-
tem and the vehicle battery may not
charge completely.

∙ Use electrical accessories with the en-

gine running to avoid discharging the
vehicle battery.

Your vehicle is equipped with a variable
voltage control system

䊊

A

. This system

measures the amount of electrical dis-
charge from the battery and controls volt-
age generated by the generator.

LDI2854

LDI2178

VARIABLE VOLTAGE CONTROL
SYSTEM

8-16

Do-it-yourself

The current sensor is located near the bat-
tery along the negative battery cable. If you
add electrical accessories to your vehicle,
be sure to ground them to a suitable body
ground such as the frame or engine block
area.

1.

Crankshaft pulley

2.

Drive belt automatic tensioner pul-
ley

3.

Water pump pulley

4.

Generator pulley

5.

Air conditioner compressor pulley

WARNING

Be sure the ignition switch is placed in
the OFF or LOCK position before servic-
ing drive belt. The engine could rotate
unexpectedly.

1. Visually inspect the belt for signs of un-

usual wear, cuts, fraying or looseness. If
the belt is in poor condition or is loose,
have it replaced or adjusted. It is recom-
mended that you visit a NISSAN dealer
for this service.

2. Have the belt checked regularly for

condition and tension in accordance
with the maintenance schedule found
in the "Maintenance and schedules"
section of this manual.

QR25DE engine

LDI2130

DRIVE BELT

Do-it-yourself

8-17

REPLACING SPARK PLUGS

Iridium-tipped spark plugs

It is not necessary to replace iridium-
tipped

䊊

A

spark plugs as frequently as con-

ventional type spark plugs because they
last much longer. Follow the maintenance
log shown in the "Maintenance and sched-
ules" section of this manual. Do not service
iridium-tipped spark plugs by cleaning or
regapping.

∙ Always replace spark plugs with rec-

ommended or equivalent ones.

WARNING

Be sure the engine and ignition switch
are off and that the parking brake is
engaged securely.

CAUTION

Be sure to use the correct socket to re-
move the spark plugs. An incorrect
socket can damage the spark plugs.

If replacement is required, it is recom-
mended that you visit a NISSAN dealer for
this service.

The viscous paper type filter element
should not be cleaned and reused. Replace
it according to the maintenance log shown
in the "Maintenance and schedules" sec-
tion of this manual.

To remove the air cleaner filter:

1. Pinch the retaining clips

䊊

A

inward to

unlock, move tab

䊊

B

frontward, and re-

move air duct

䊊

C

upward.

NOTE:

Do not bend retaining clips outward or
they may break.

SDI1895

LDI3139

SPARK PLUGS

AIR CLEANER

8-18

Do-it-yourself

2. Unlatch the retaining clips

䊊

D

and

move air cleaner cover

䊊

E

forward.

3. Remove air cleaner filter.

Follow the removal instruction in reverse
order to install air cleaner filter, air cleaner
cover and air cleaner duct.

NOTE:

After installing a new air cleaner filter,
make sure the air cleaner cover and air
cleaner duct are seated correctly and all
the retaining clips are latched.

WARNING

∙ Operating the engine with the air

cleaner removed can cause you or
others to be burned. The air cleaner
not only cleans the air, it stops the
flame if the engine backfires. If it isn’t
there, and the engine backfires, you
could be burned. Do not drive with the
air cleaner removed, and be careful
when working on the engine with the
air cleaner removed.

∙ Never pour fuel into the throttle body

or attempt to start the engine with
the air cleaner removed. Doing so
could result in serious injury.

IN-CABIN MICROFILTER

The in-cabin microfilter restricts the entry
of airborne dust and pollen particles and
reduces

some

objectionable

outside

odors. The filter is located behind the glove
box. For additional information, refer to the
“Maintenance and schedules” section of
this manual for change intervals.

If replacement is required, it is recom-
mended that you visit a NISSAN dealer for
this service.

LDI3141

Do-it-yourself

8-19
