Ambient image sensor maintenance

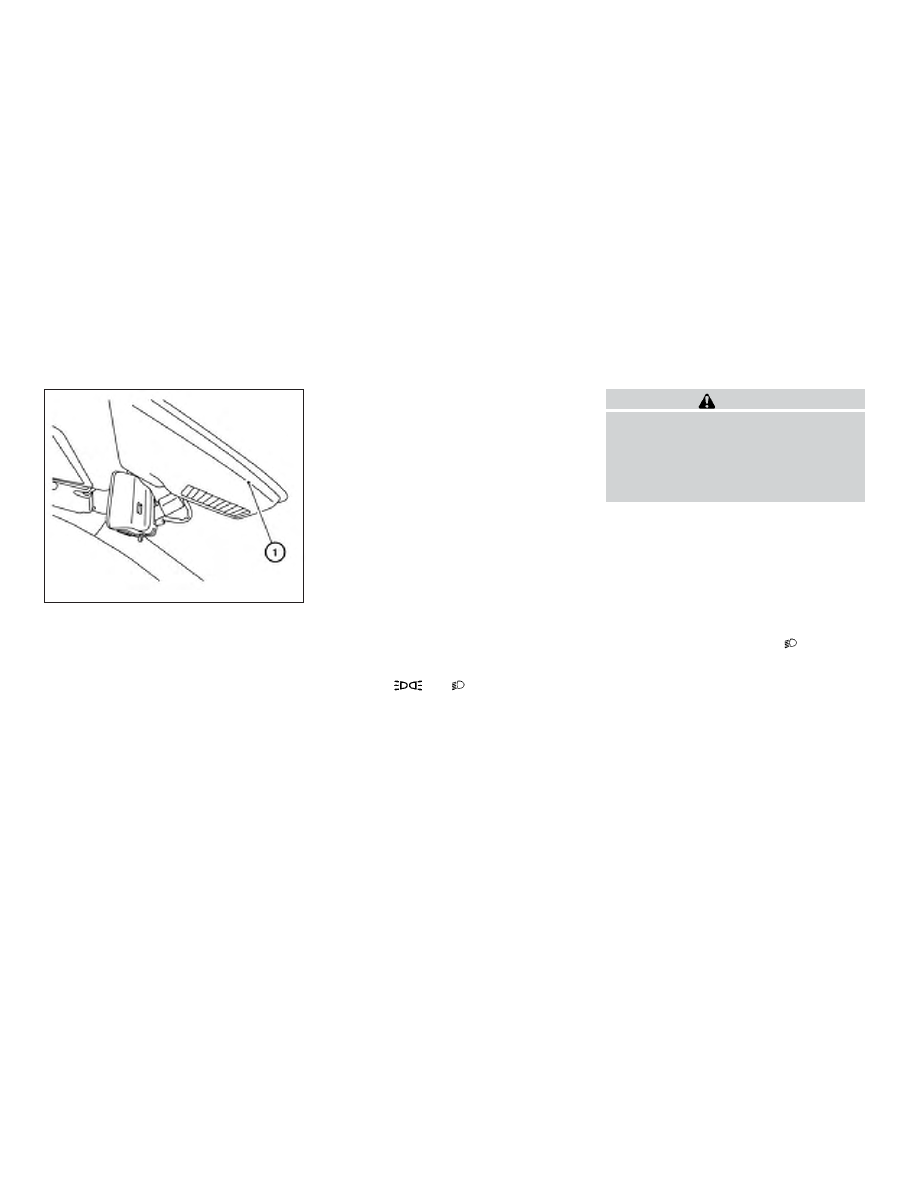

The ambient image sensor

䊊

1

for the High

Beam Assist system is located in front of
the inside mirror. To maintain the proper
operation of the high beam assist system
and prevent a system malfunction, be sure
to observe the following:

∙ Always keep the windshield clean.

∙ Do not attach a sticker (including trans-

parent material) or install an accessory
near the ambient image sensor.

∙ Do not strike or damage the areas

around the ambient image sensor. Do
not touch the sensor lens that is lo-
cated on the ambient image sensor.

If the ambient image sensor is damaged
due to an accident, it is recommended that
you visit a NISSAN dealer.

Battery saver system

The battery saver system automatically
turns off the ignition after a period of time
when the ignition switch is left in the ON
position.

The battery saver system automatically
turns off the following lights after a period
of time when the ignition switch is placed in
the OFF position and the doors are closed:

∙ Headlights, when the headlight switch

is in the

or

position

∙ Interior lights, when left in the ON posi-

tion

CAUTION

Even though the battery saver feature
automatically turns off the headlights
after a period of time, you should turn
the headlight switch to the OFF position
when the engine is not running to avoid
discharging the vehicle battery.

LED DAYTIME RUNNING LIGHTS
(DRL) SYSTEM

The LED portion of the headlights auto-
matically illuminate at 100% intensity when
the engine is started and the parking brake
released. The LED Daytime Running Lights
(DRL) system operates with the headlight
switch in the OFF position. When you turn
the headlight switch to the

position

for full illumination, the LED lights switch
from LED DRL system to the park function.
If the parking brake is applied before the
engine is started, the LED DRL system does
not illuminate. The LED DRL system illumi-
nates when the parking brake is released.
The LED DRL system will remain on until the
ignition switch is placed in the OFF position.

It is necessary at dusk to turn the headlight
switch on for interior controls and switches
to illuminate, as those remain off while the
switch is in the OFF position.

LSD2712

2-52

Instruments and controls

WARNING

When the LED DRL system is active, tail
lights on your vehicle are not on. It is
necessary at dusk to turn on your head-
lights. Failure to do so could cause an
accident injuring yourself and others.

INSTRUMENT BRIGHTNESS
CONTROL

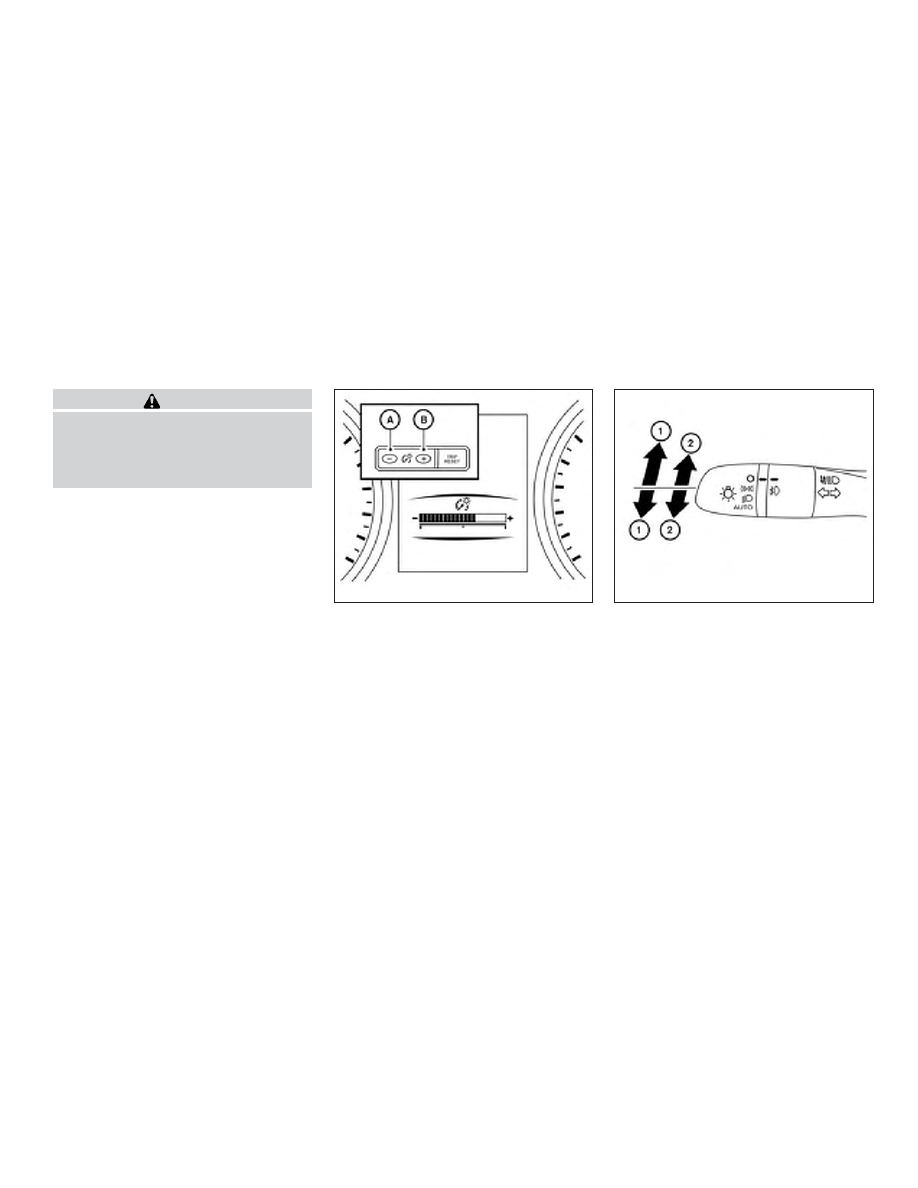

Press the “-” button

䊊

A

to decrease the

brightness of instrument panel lights.

Press the “+” button

䊊

B

to increase the

brightness of instrument panel lights.

TURN SIGNAL SWITCH

Turn signal

䊊

1

Move the lever up or down to signal the
turning direction. When the turn is
completed, the turn signal cancels au-
tomatically.

Lane change signal

䊊

2

Move the lever up or down until the
turn signal begins to flash, but the lever
does not latch, to signal a lane change.
Hold the lever until the lane change is
completed.

LIC2624

LIC2638

Instruments and controls

2-53

Move the lever up or down until the
turn signal begins to flash, but the lever
does not latch, and release the lever.
The turn signal will automatically flash
three times.

Choose the appropriate method to signal
a lane change based on road and traffic
conditions.

NOTE:

The 3 flash pass feature may be disabled.
For additional information, refer to “Ve-
hicle information display” in this section.

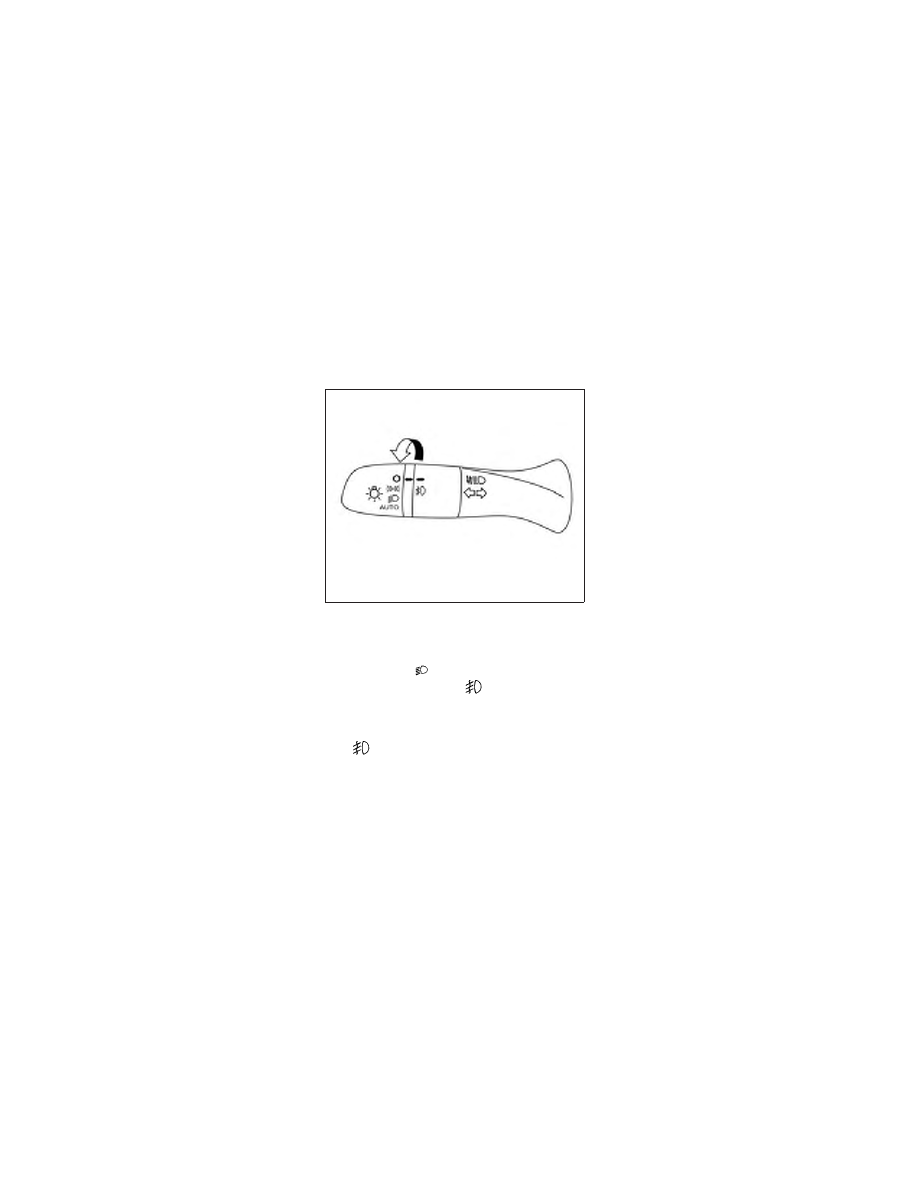

FOG LIGHT SWITCH (if so
equipped)

To turn the fog lights on, turn the headlight
switch to the

position, then turn the

fog light switch to the

position.

To turn the fog lights on with the headlight
switch in the AUTO position, the headlights
must be on, then turn the fog light switch to
the

position.

To turn the fog lights off, turn the fog light
switch to the OFF position.

The headlights must be on and the low
beams selected for the fog lights to oper-
ate. The fog lights automatically turn off
when the high beam headlights are se-
lected.

LIC2639

2-54

Instruments and controls

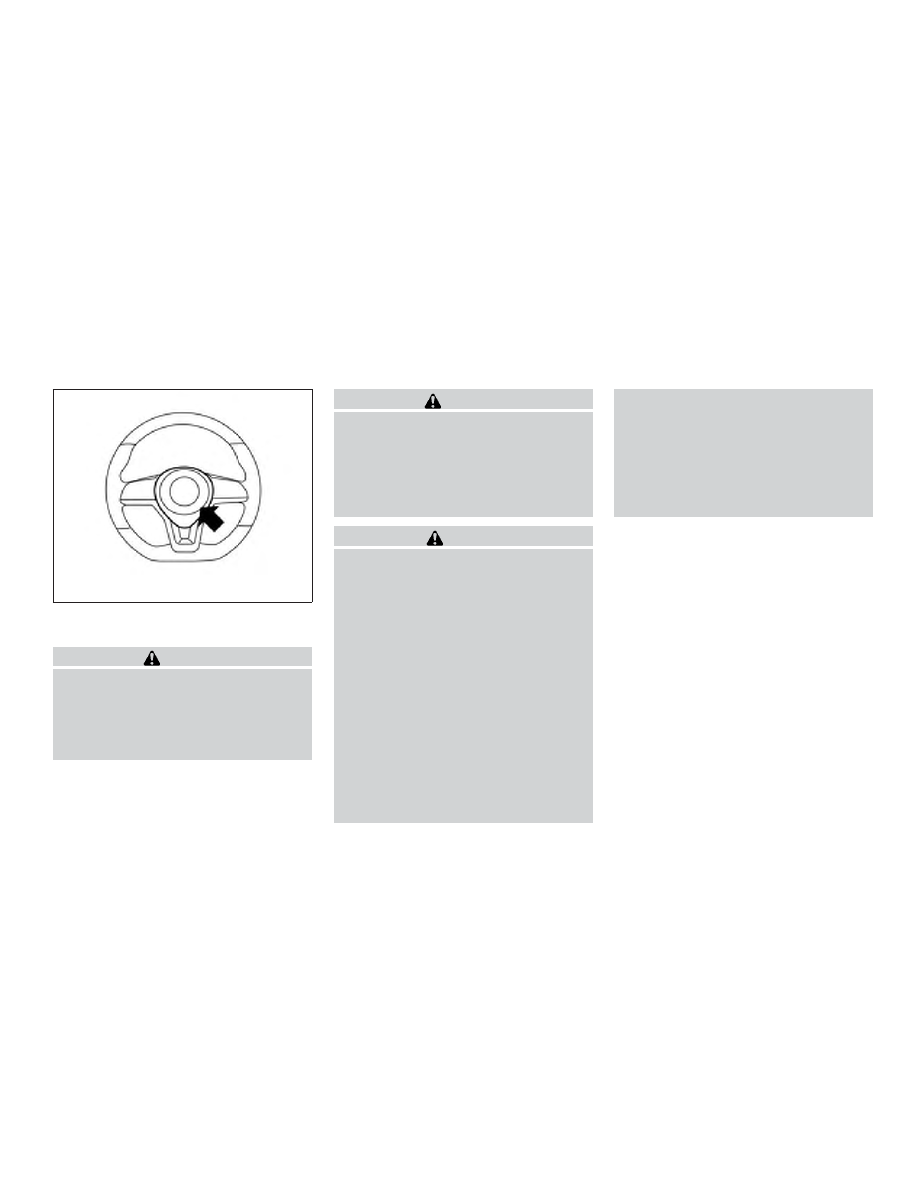

To sound the horn, push near the horn icon
on the steering wheel.

WARNING

Do not disassemble the horn. Doing so
could affect proper operation of the
supplemental front air bag system.
Tampering with the supplemental front
air bag system may result in serious
personal injury.

WARNING

Do not use or allow occupants to use
the seat heater if you or the occupants
cannot monitor elevated seat tempera-
tures or have an inability to feel pain in
body parts that contact the seat. Use of
the seat heater by such people could
result in serious injury.

CAUTION

∙ The battery could run down if the seat

heater is operated while the engine is
not running.

∙ Do not use the seat heater for ex-

tended periods or when no one is us-
ing the seat.

∙ Do not put anything on the seat which

insulates heat, such as a blanket,
cushion, seat cover, etc. Otherwise,
the seat may become overheated.

∙ Do not place anything hard or heavy

on the seat or pierce it with a pin or
similar object. This may result in dam-
age to the heater.

∙ Any liquid spilled on the heated seat

should be removed immediately with
a dry cloth.

∙ When cleaning the seat, never use

gasoline, benzine, thinner, or any
similar materials.

∙ If any malfunctions are found or the

heated seat does not operate, turn
the switch off and have the system
checked. It is recommended that you
visit a NISSAN dealer for this service.

LIC3568

HORN

HEATED SEAT SWITCHES (if so
equipped)

Instruments and controls

2-55

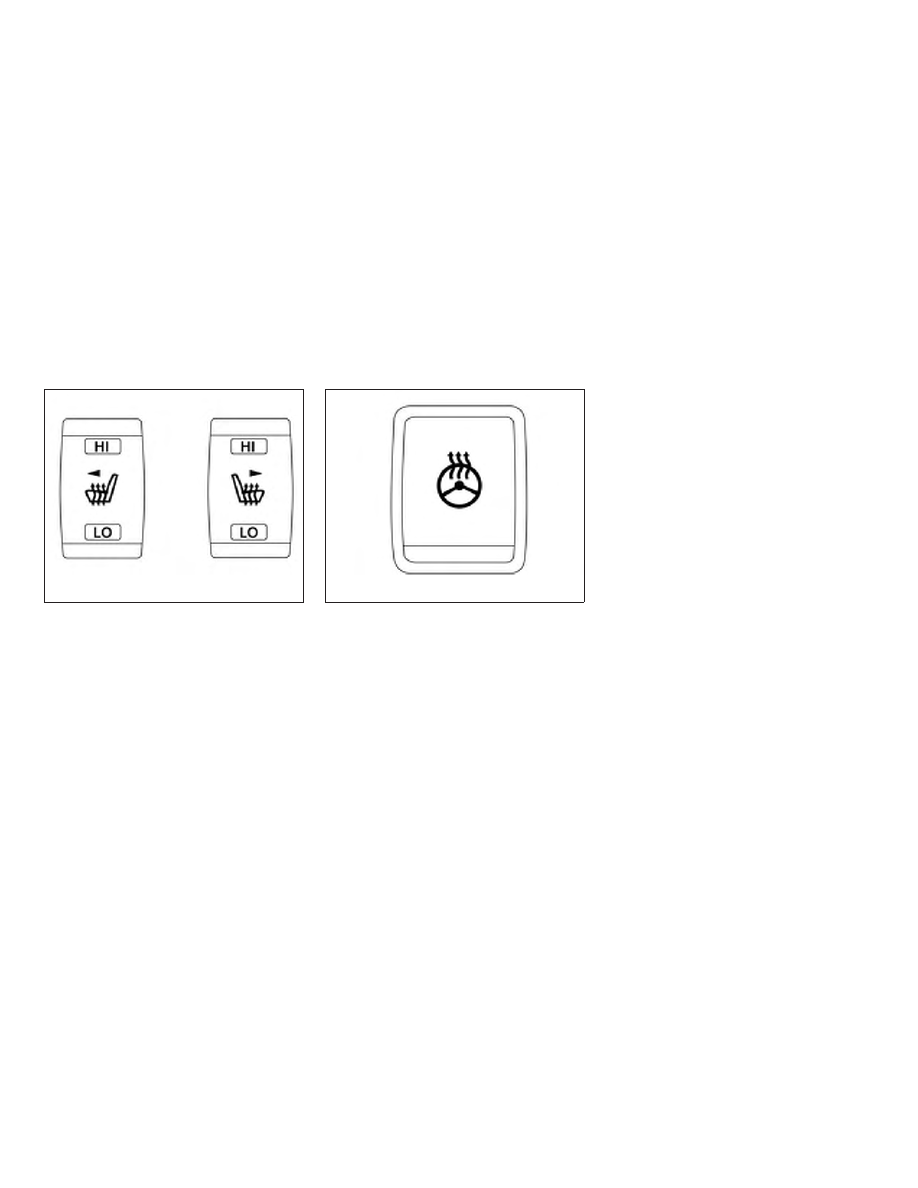

The front seats are warmed by built-in
heaters.

1. Start the engine.

2. Push the LO or HI position of the switch,

as desired. The indicator light in the
switch will illuminate.

The heater is controlled by a thermo-
stat, automatically turning the heater
on and off. The indicator light will re-
main on as long as the switch is on.

3. When the seat is warmed or before you

leave the vehicle, be sure to push the
switch to turn it off.

The heated steering wheel system is de-
signed to operate only when the surface
temperature of the steering wheel is below
68°F (20°C).

Push the heated steering wheel switch to
warm the steering wheel after the engine
starts. The indicator light will come on.

If the surface temperature of the steering
wheel is below 68°F (20°C), the system will
heat the steering wheel and cycle off and
on to maintain a temperature above 68°F
(20°C). The indicator light will remain on as
long as the system is on.

Push the switch again to turn the heated
steering wheel system off manually. The
indicator light will go off.

NOTE:

If the surface temperature of the steer-
ing wheel is above 68°F (20°C) when the
switch is turned on, the system will not
heat the steering wheel. This is not a
malfunction.

LIC3475

LIC3476

HEATED STEERING WHEEL SWITCH (if
so equipped)

2-56

Instruments and controls

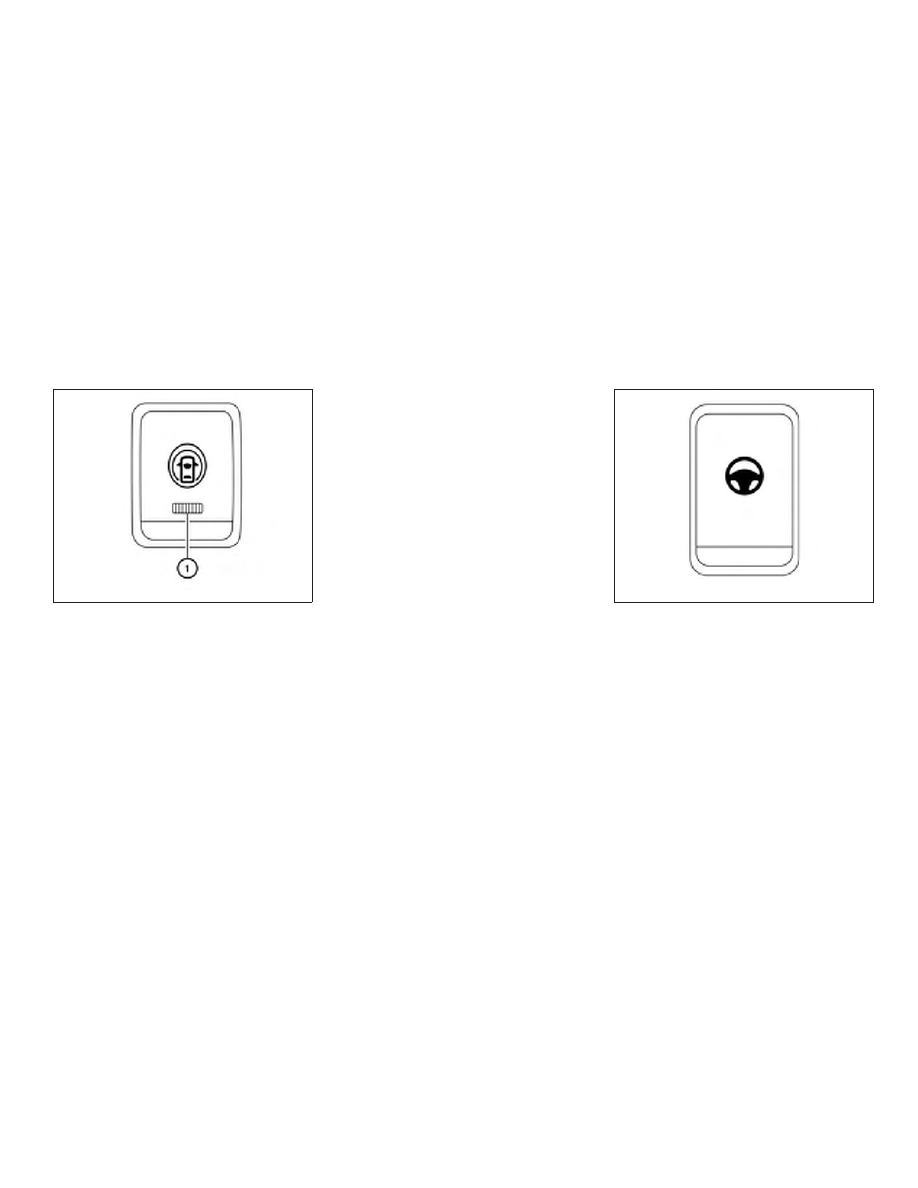

The dynamic driver assistance switch is
used to temporarily turn on and off the
Intelligent Lane Intervention (I-LI) system
that is activated using the settings menu of
the vehicle information display.

The I-LI system must be turned on with the
dynamic driver assistance switch every
time the ignition is placed in the ON posi-
tion.

When

the

dynamic

driver

assistance

switch is turned off, the indicator

䊊

1

on the

switch is off. The indicator will also be off if
the I-LI system is deactivated using the ve-
hicle information display.

The I-LI system warns the driver with a
warning light and a chime, and helps assist
the driver to return the vehicle to the center
of the traveling lane by applying the brakes
to the left or right wheels individually (for a
short period of time). For additional infor-
mation, refer to “Intelligent Lane Interven-
tion (I-LI)” in the “Starting and driving” sec-
tion and “Vehicle information display” in the
“Instruments and controls” section of this
manual.

The Steering Assist switch is used to turn
on and off the Steering Assist system that
is activated using the settings menu of the
vehicle information display.

The Steering Assist system controls the
steering system to help keep your vehicle
near the center of the lane when driving.
For additional information, refer to ”ProPI-
LOT Assist” in the “Starting and driving” sec-
tion of this manual.

LIC3681

LIC3853

DYNAMIC DRIVER ASSISTANCE
SWITCH (for vehicles without
ProPILOT Assist) (if so equipped)

STEERING ASSIST SWITCH (for
vehicles with ProPILOT Assist) (if so
equipped)

Instruments and controls

2-57

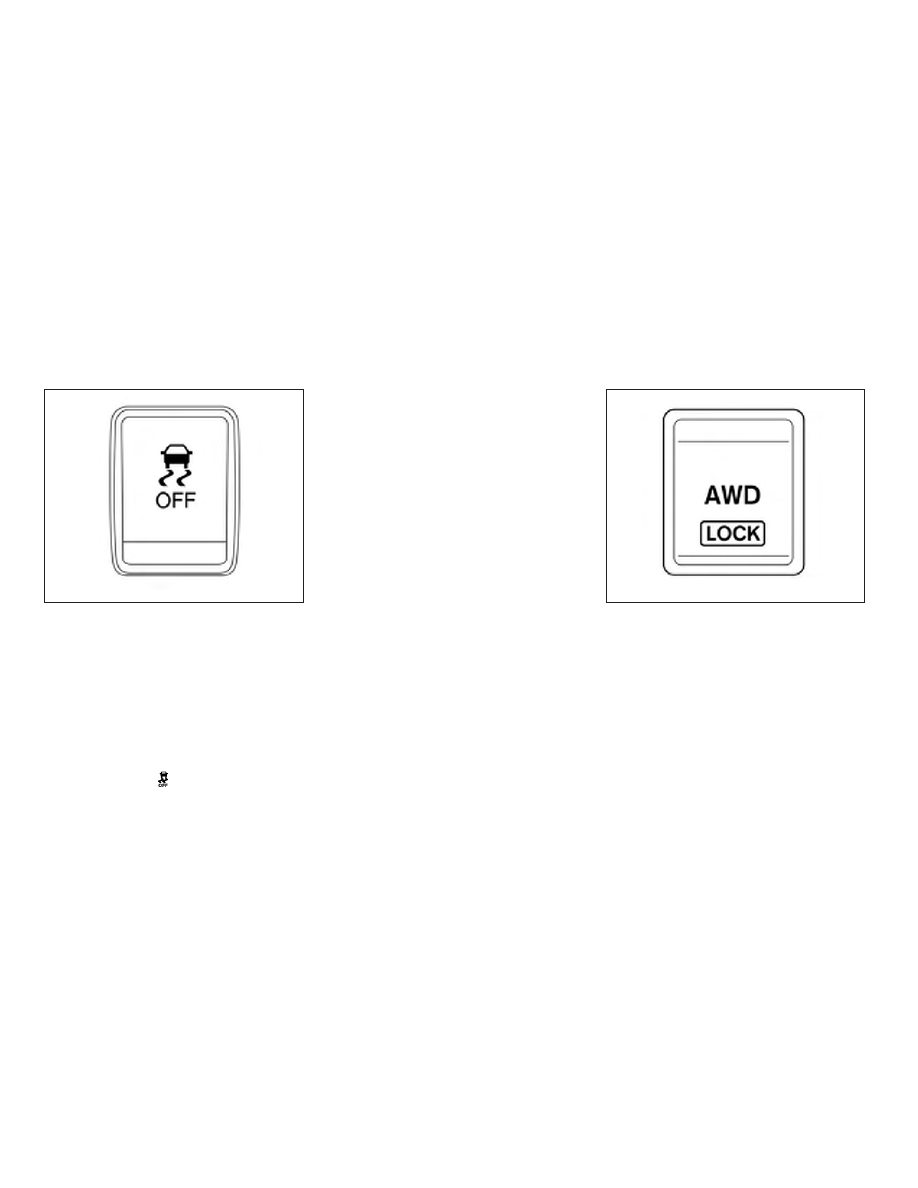

The vehicle should be driven with the VDC
system on for most driving conditions.

If the vehicle is stuck in mud or snow, the
VDC system reduces the engine output to
reduce wheel spin. The engine speed will
be reduced even if the accelerator is de-
pressed to the floor. If maximum engine
power is needed to free a stuck vehicle,
turn the VDC system off.

To turn off the VDC system, push the VDC
OFF switch. The

indicator light and

the Automatic Emergency Braking (AEB)
system warning light will come on.

Push the VDC OFF switch again or restart
the engine to turn on the system. For addi-
tional information, refer to “Vehicle Dy-
namic Control (VDC) system” in the “Start-
ing and driving” section of this manual.

The All-Wheel Drive (AWD) LOCK switch is
located on the instrument panel. The AWD
LOCK indicator light will illuminate when
the switch is turned on. For additional infor-
mation, refer to “Warning lights, indicator
lights and audible reminders” in this sec-
tion and “AWD Lock Switch Operations” in
the “Starting and driving” section of this
manual.

Each time you push the switch, the AWD
mode will switch: AUTO →LOCK → AUTO.

LIC3344

LIC2645

VEHICLE DYNAMIC CONTROL (VDC)
OFF SWITCH

ALL-WHEEL DRIVE (AWD) LOCK
SWITCH (if so equipped)

2-58

Instruments and controls

The Rear Door Alert system functions un-
der certain conditions to indicate there
may be an object or passenger in the rear
seat(s). Check the seat(s) before exiting the
vehicle.

The Rear Door Alert system is initially dis-
abled. The driver can enable the system
using the vehicle information display. For
additional information, refer to “Vehicle in-
formation display warnings and indicators”
in this section.

When the system is enabled:

∙ The system is activated when a rear

door is opened and closed within
10 minutes of the vehicle being driven.
When the vehicle is started and the sys-
tem is activated, a visual message ap-
pears in the vehicle information display.
For additional information, refer to “Rear
Door Alert is activated” in this section.

∙ If a rear door is opened and closed but

the vehicle is not driven within approxi-
mately 10 minutes, the system will not
be activated. A rear door must be
opened and closed and the car driven
within 10 minutes for the system to ac-
tivate.

When the Rear Door Alert system is acti-
vated:

∙ When the driver puts the vehicle in the P

(Park) position, a notification message
appears in the vehicle information dis-
play with the options to “Dismiss Mes-
sage” or “Disable Alert” if desired.

∙ Select “Disable Alert” to temporarily

disable for that stop.

∙ No selection or ‘Dismiss Message” will

keep the alert enabled for that stop.

∙ If the alert is enabled when a driver exits

the vehicle, a message will appear in the
vehicle information display that states
“Check Rear Seat for All Articles.”

If “Horn & Alert” setting is selected:

∙ An audible horn sound will occur af-

ter a short time unless a rear door is
opened and closed within a short
time to deactivate the alert.

∙ If the doors are locked before the

alert is deactivated by opening a rear
door, the horn will sound.

∙ If the liftgate is opened before a rear

door is opened, the horn will be de-
layed until after the liftgate is closed.

NOTE:

If “Alert Only” setting is selected, the
message alert will still be shown in the
vehicle information display but the horn
will not sound.

WARNING

∙ If the driver selects “Disable Alert”, no

audible alert will be provided regard-
less of rear door open/close status.

∙ There may be times when there is an

object or passenger in the rear seat(s)
but the audible alert does not sound.
For example, this may occur if rear
seat passengers enter or exit the ve-
hicle during a trip.

∙ The system does not directly detect

objects or passengers in the rear
seat(s). Instead, it can detect when a
rear door is opened and closed, indi-
cating that there may be something in
the rear seat(s).

REAR DOOR ALERT

Instruments and controls

2-59

NOTE:

There may be times when the horn
sounds but there are no objects or pas-
sengers in the rear seat(s).

For additional information, refer to “Rear
Door Alert is activated” in this section.

The E-call (SOS) button is used in combina-
tion with a NissanConnect® Services sub-
scription to call for assistance in case of an
emergency.

Pressing the button will (with a paid sub-
scription) reach a response specialist that
will provide assistance based on the situa-
tion described by the vehicle’s occupant.
For additional information, or to enroll your
vehicle,

refer

to

www.NissanUSA.com/

connect,

www.Nissan.ca/NissanConnect,

or

www.Nissan.ca/NissanConnect/fr

or

call 855–426–6628.

12V OUTLETS

The power outlets are for powering electri-
cal accessories such as cellular tele-
phones. They are rated at 12 volt, 120W (10A)
maximum.

The front and center console power outlets
are powered only when the ignition switch
is in the ON position, or while the accessory
power is active.

LIC3357

Instrument Panel

LIC4110

E-CALL (SOS) BUTTON (if so
equipped)

POWER OUTLETS

2-60

Instruments and controls

NOTE:

∙ When the ignition is in the OFF position,

the front and center console power
outlets stop delivering power one min-
ute after the door is opened and stays
open.

∙ If the door remains closed after the ig-

nition is placed in the OFF position, the
front and center console power outlets
continue to deliver power until the ac-
cessory power timer has elapsed.

∙ The cargo area power outlet(s) contin-

ues to deliver power normally.

CAUTION

∙ The outlet and plug may be hot during

or immediately after use.

∙ Only certain power outlets are de-

signed for use with a cigarette lighter
unit. Do not use any other power out-
let for an accessory lighter. It is rec-
ommended that you visit a NISSAN
dealer for additional information.

∙ Do not use with accessories that ex-

ceed a 12 volt, 120W (10A) power draw.

∙ Do not use double adapters or more

than one electrical accessory.

∙ Use power outlets with the engine

running to avoid discharging the ve-
hicle battery.

∙ Avoid using power outlets when the

air conditioner, headlights or rear win-
dow defroster is on.

∙ Before inserting or disconnecting a

plug, be sure the electrical accessory
being used is turned OFF.

Center Console

LIC3697

Cargo Area

LIC2617

Instruments and controls

2-61

∙ Push the plug in as far as it will go. If

good contact is not made, the plug
may overheat or the internal tem-
perature fuse may open.

∙ When not in use, be sure to close the

cap. Do not allow water or any other
liquid to contact the outlet.

LIC3359

OFF position

LIC3266

EXTENDED STORAGE SWITCH

2-62

Instruments and controls

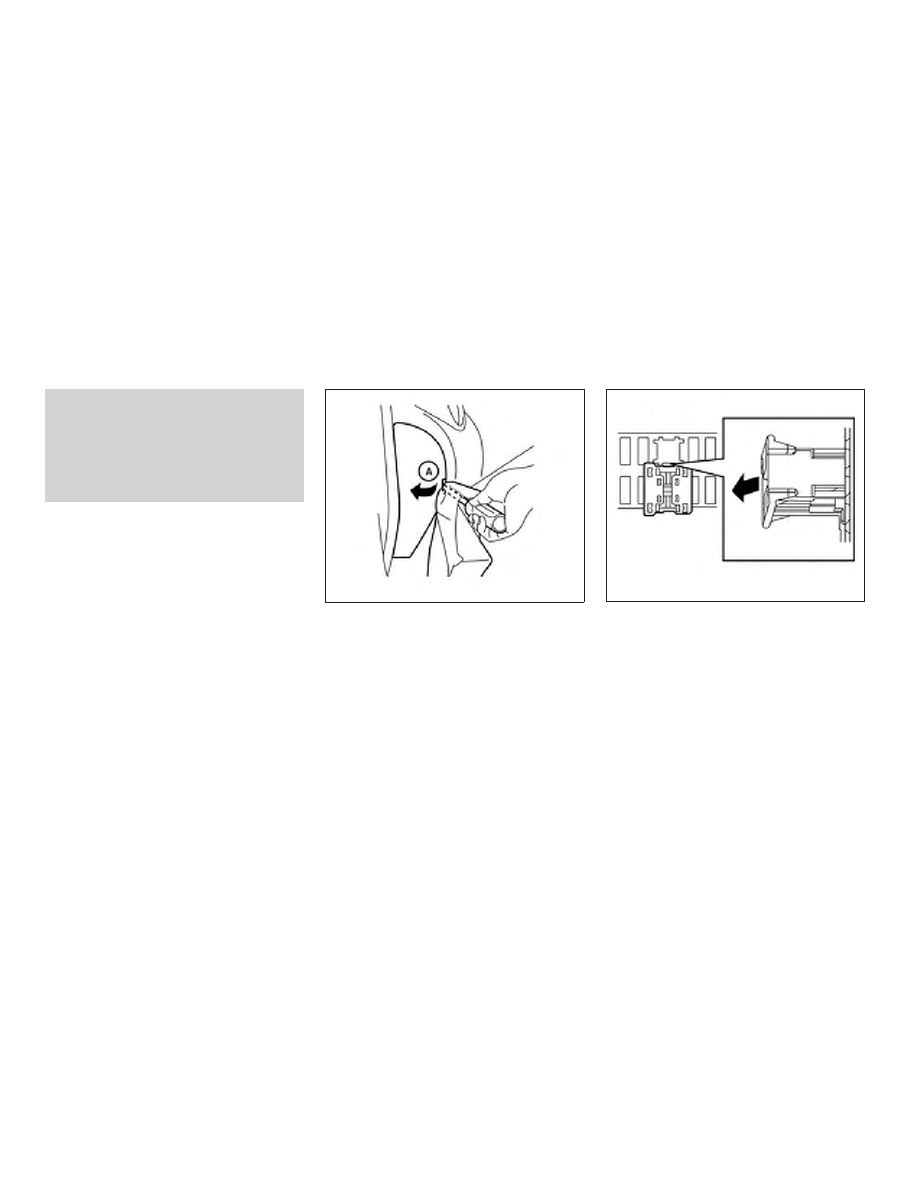

The extended storage switch is used when
shipping the vehicle. It is located in the fuse
panel on the driver’s side of the instrument
panel. If any electrical equipment does not
operate, ensure the extended storage
switch is pushed fully in place, as shown.

To inspect the extended storage switch,
ensure the ignition switch and headlight
switch are off, remove the fuse box cover

䊊

A

using a suitable tool in combination

with a cloth to avoid damaging the trim.

FRONT-DOOR POCKETS

SEATBACK POCKETS

There is a pocket located on the back of the
driver and passenger seats. These pockets
can be used to store maps.

WARNING

To ensure proper operation of the pas-
senger’s advanced air bag system,
please observe the following items:

∙ Do not allow a passenger in the 2nd

row to push or pull on the seatback
pocket.

ON position

LIC3268

LIC2308

LIC2618

STORAGE

Instruments and controls

2-63

∙ Do not place heavy loads heavier than

9.1 lbs. (4 kg) on the seatback, head
restraint/headrest or in the seatback
pocket.

GLOVE BOX

Open the glove box by pulling the handle.

WARNING

Keep glove box lid closed while driving
to help prevent injury in an accident or a
sudden stop.

CONSOLE BOX

To open the console box, press in on the
lever

䊊

1

and raise the lid

䊊

2

.

To close, push the lid down until the lock
latches.

LIC3718

LIC3698

2-64

Instruments and controls

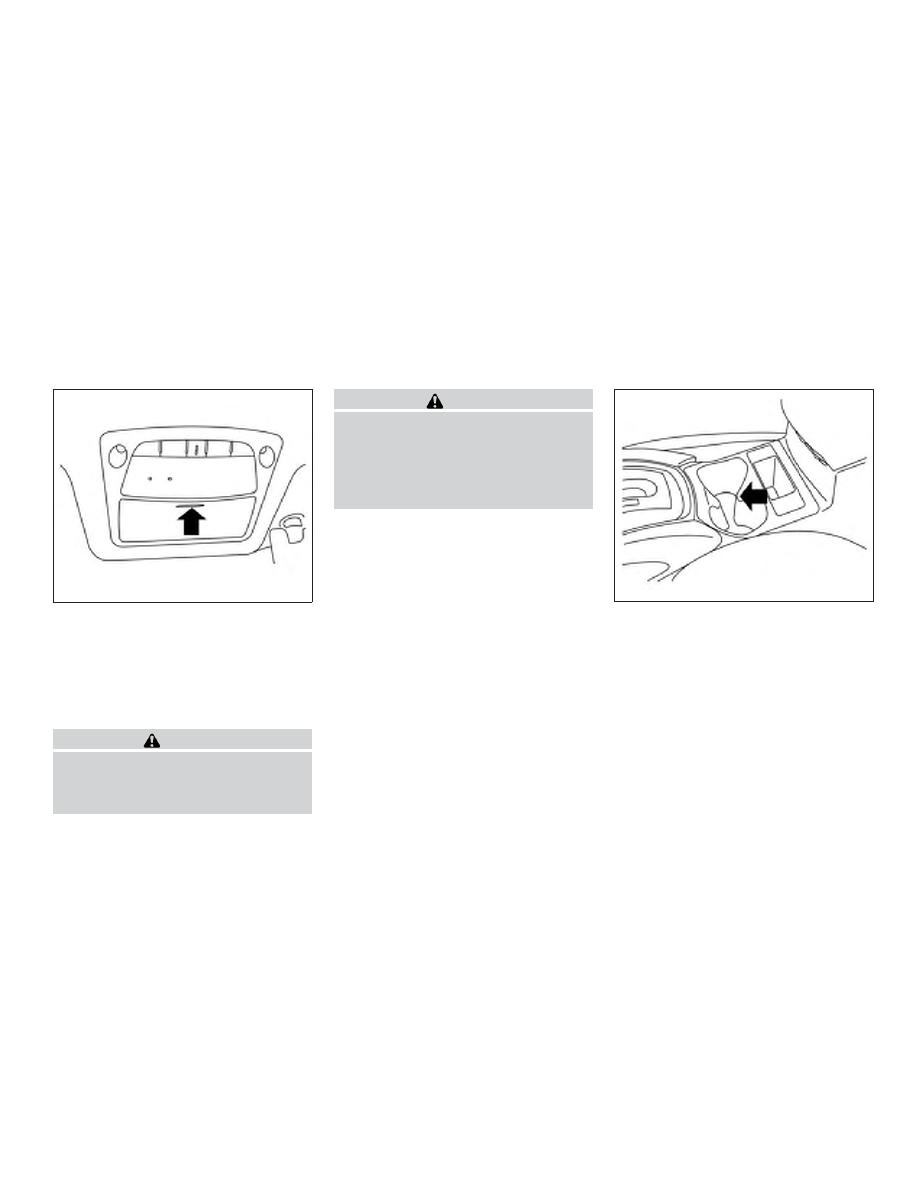

OVERHEAD SUNGLASSES
STORAGE

To open the sunglasses holder, push and
release.

Only store one pair of sunglasses in the
holder.

WARNING

Keep the sunglasses holder closed
while driving to avoid obstructing the
driver’s view and to help prevent an
accident.

CAUTION

∙ Do not use for anything other than

sunglasses.

∙ Do not leave sunglasses in the sun-

glasses holder while parking in direct
sunlight. The heat may damage the
sunglasses.

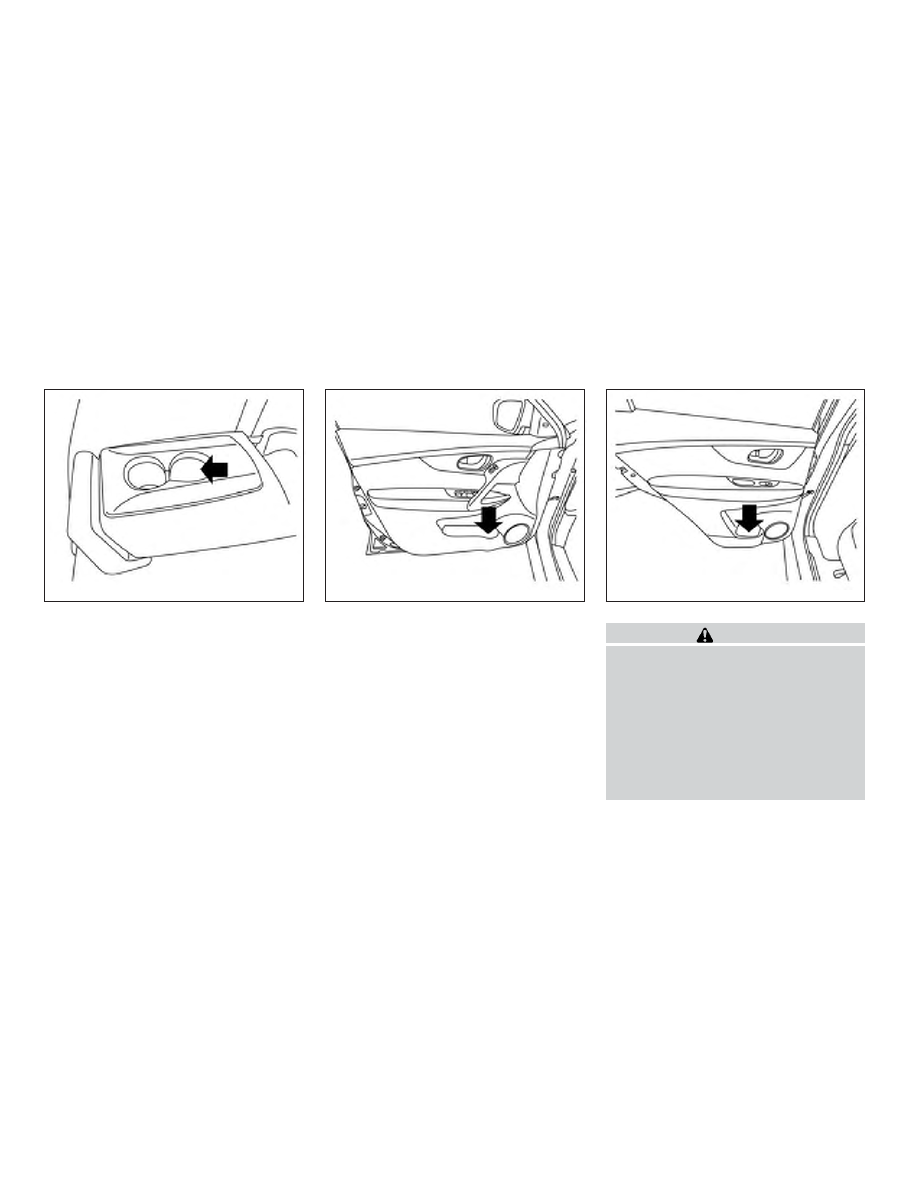

CUP HOLDERS

LIC2312

Front console

LIC2619

Instruments and controls

2-65

WARNING

∙ Do not recline the rear seatback when

you use the cup holders on the rear
armrest. Doing so may cause the bev-
erages to spill over, and if they are hot,
they may scald the passengers.

∙ Avoid abrupt starting and braking

when the cup holder is being used to
prevent spilling the drink. If the liquid
is hot, it can scald you or your
passenger.

2nd row

LIC2620

Bottle holder — front

LIC2622

Bottle holder — rear

LIC2623

2-66

Instruments and controls

CAUTION

Use only soft cups in the cup holder.
Hard objects can injure you in an
accident

CAUTION

∙ Do not use bottle holder for any other

objects that could be thrown about in
the vehicle and possibly injure people
during sudden braking or an accident.

∙ Do not use bottle holder for open liq-

uid containers.

DIVIDE-N-HIDE® ADJUSTABLE
FLOOR

WARNING

Do not put objects heavier than 165 lbs.
(75 kg) on the Divide-N-Hide® while in
the mid position. In the upper position,
objects should not weigh more than
30 lbs. (14 kg).

There are multiple positions for the ad-
justable floor. The upper position allows
for additional storage below the adjust-
able floor.

To move the adjustable floor from the
lower position to the upper position:

1. Use the handle to lift the adjustable

floor.

2. Move the adjustable floor to the upper

guide track and ensure it is secure in
place.

LIC2646

LIC2647

Instruments and controls

2-67
