1.

Vents (P. 4-15)

2.

Headlight/fog light (if so equipped)/turn
signal switch (P. 2-28)

3.

Steering wheel switch for audio
control/Bluetooth® Hands-Free Phone
System (P. 4-56, P. 4-77)

4.

Driver supplemental air bag/horn
(P. 1-47, P. 2-32)

5.

Meters, gauges and warning/indicator
lights (P. 2-3, 2-14)

6.

Cruise control main/set switches
(P. 5-20)

7.

Windshield wiper/washer switch and
rear window wiper/washer switch
(P. 2-26, P. 2-27)

8.

Storage (P. 2-38)

9.

Audio system controls (P. 4-23)

10.

Front passenger supplemental air bag
(P. 1-47)

11.

Upper and lower glove box (P. 2-39)

12.

Passenger air bag status light (P. 1-56)

13.

Power outlet (P. 2-37)

14.

Power outlet (P. 2-37)

LIC2870

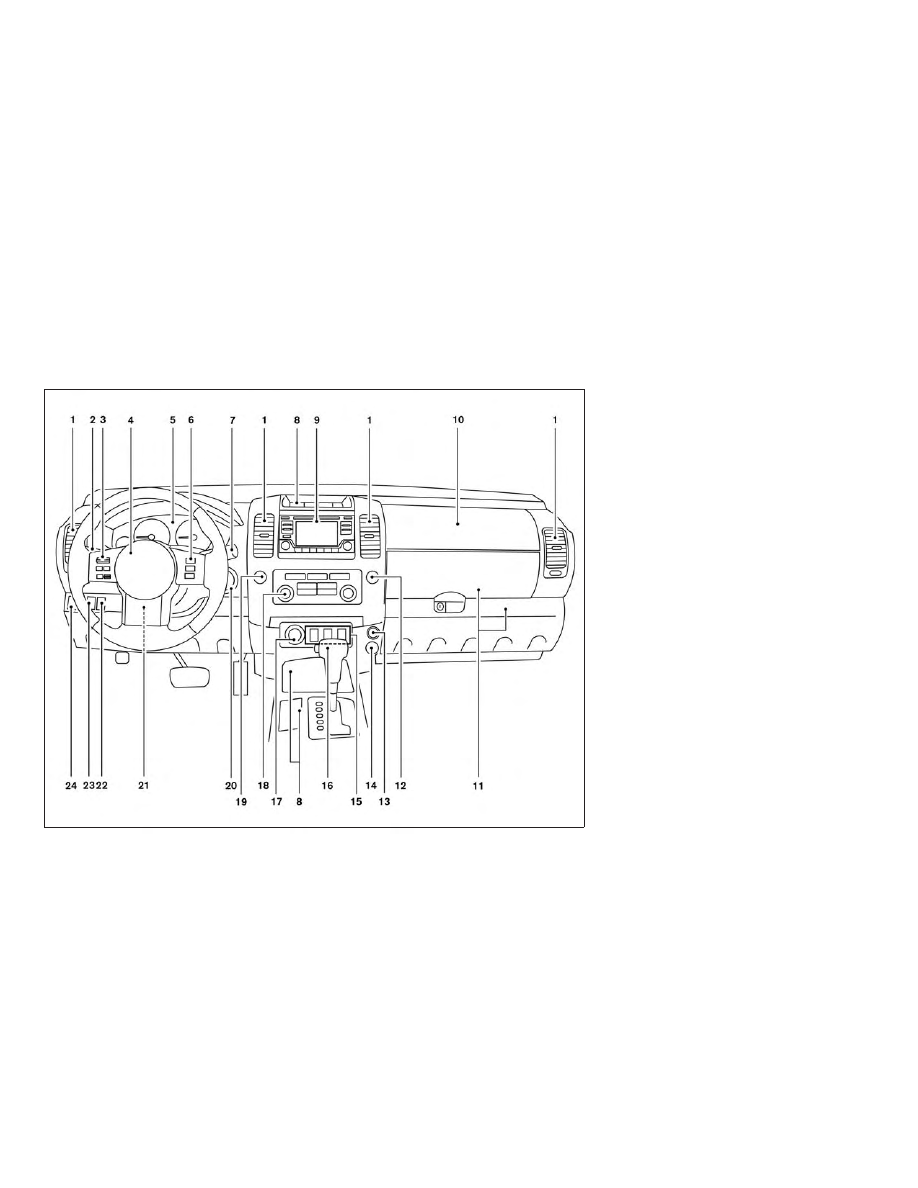

INSTRUMENT PANEL

2-2

Instruments and controls

15.

Electronic locking rear differential
(E-Lock) system switch
(if so equipped) (P. 2-35)
Hill descent control switch
(if so equipped) (P. 2-34)
Vehicle Dynamic Control (VDC) OFF
switch (P. 2-34)

16.

Shift lever (P. 5-13)

17.

4WD shift switch (if so equipped)
(P. 5-27)

18.

Climate controls (P.4-15)

19.

Hazard warning flasher switch (P. 6-2)

20.

Ignition switch (P. 5-9)

21.

Tilt steering wheel control (P. 3-13)

22.

Off-road lamps switch (if so equipped)
(P. 2-32)

23.

Clutch interlock (clutch start) switch
(if so equipped) (P. 2-36)

24.

Power outside mirror controls
(if so equipped) (P. 3-16)

See the page number indicated in paren-
theses for operating details.

1.

Warning/Indicator lights

2.

Tachometer

3.

Speedometer

4.

Fuel gauge

5.

Voltmeter

6.

Odometer/Twin trip odometer/Trip
computer

7.

Engine oil pressure gauge

8.

Vehicle Information Display
(if so equipped)

9.

Engine coolant temperature gauge

LIC2871

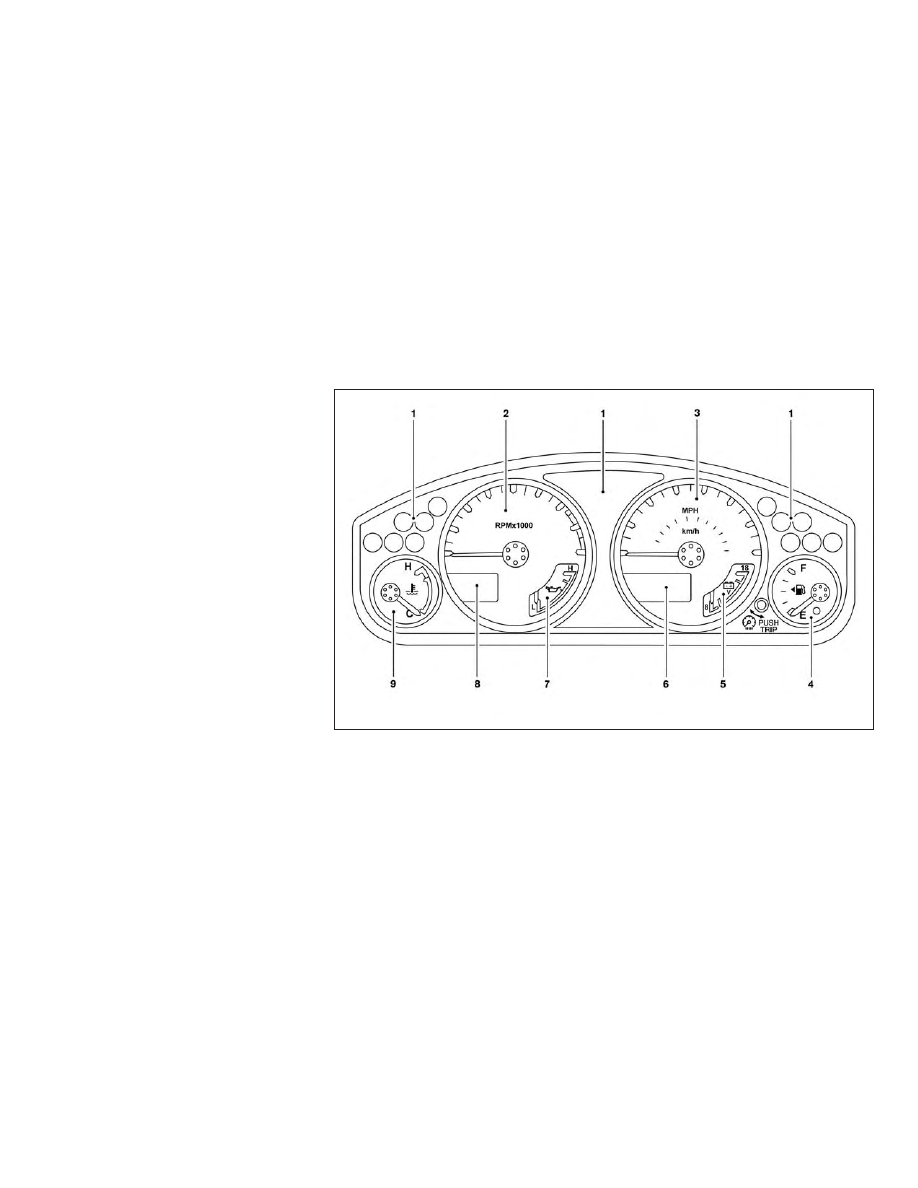

METERS AND GAUGES

Instruments and controls

2-3

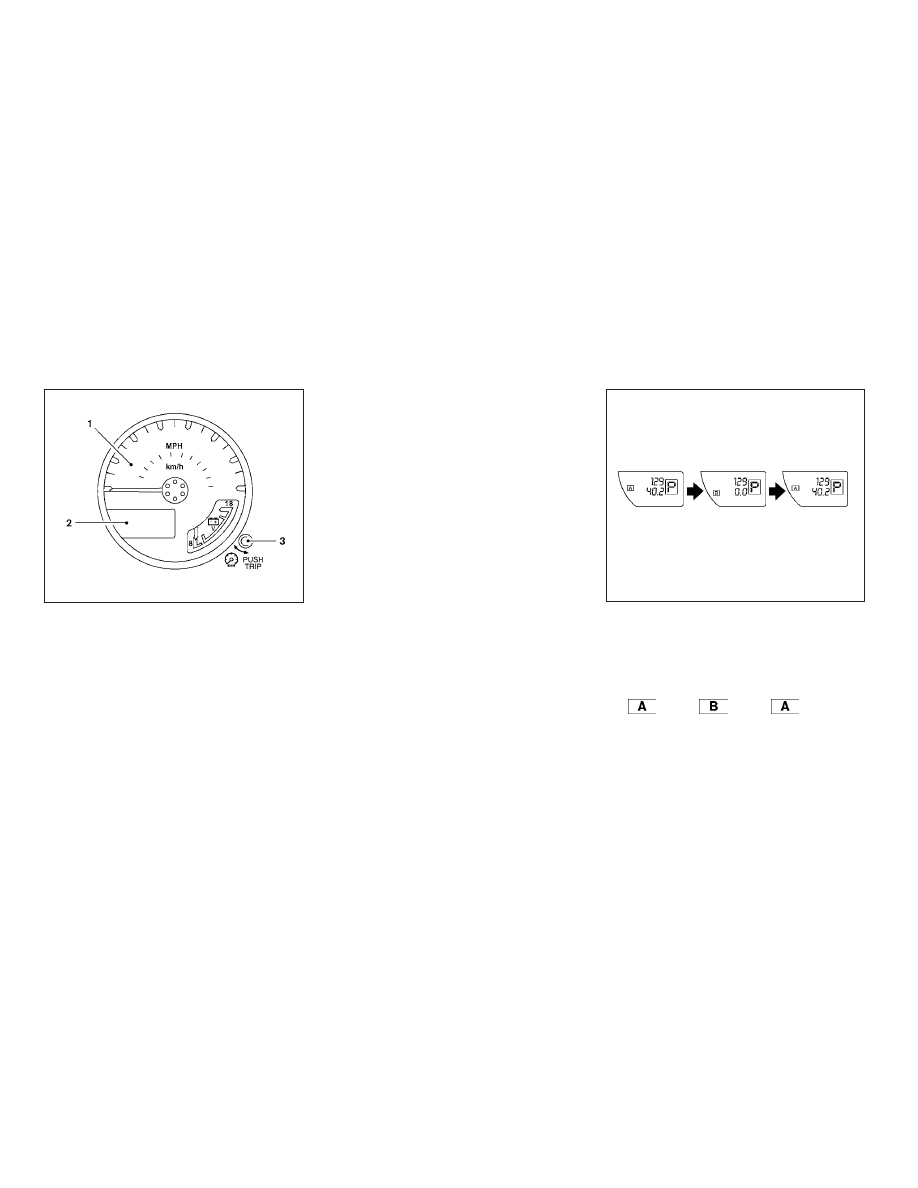

1.

Speedometer

2.

Odometer/Twin trip odometer/Trip com-
puter (if so equipped)

3.

Change/reset button

SPEEDOMETER AND ODOMETER

Speedometer

The speedometer indicates vehicle speed.

Odometer/Twin trip odometer

The odometer/twin trip odometer is displayed
when the ignition switch is placed in the ON
position.

The odometer records the total distance the ve-
hicle is driven.

The twin trip odometer records the distance of
individual trips.

Changing the display:

For vehicles equipped with twin trip odometer,
pressing the change/reset button changes the
display as follows:

Trip

→ Trip

→ Trip

WIC0912

With twin trip odometer

LIC0780

2-4

Instruments and controls

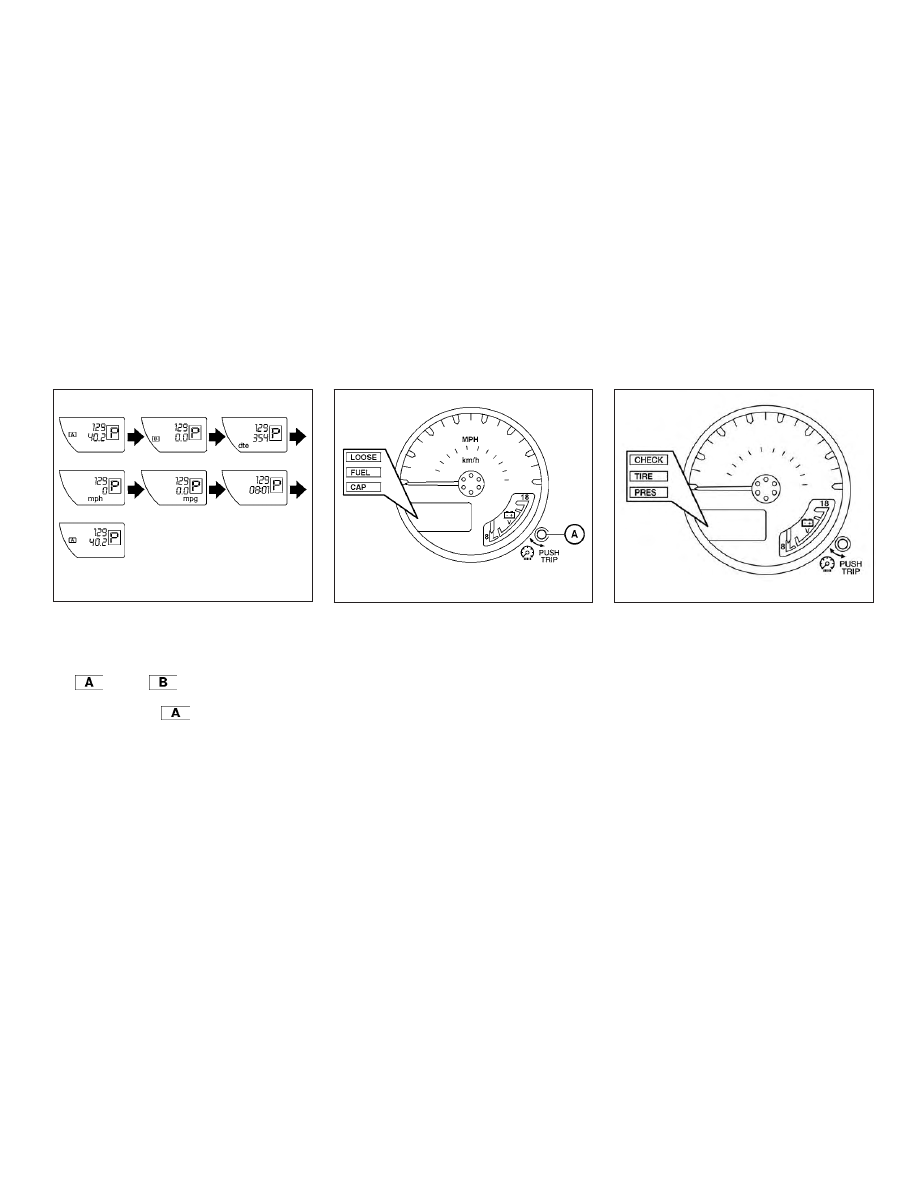

For vehicles equipped with trip computer, press-
ing the change/reset button changes the display
as follows:

Trip

→ Trip

→ Distance to Empty →

Average speed

→ Average fuel consumption →

Journey time

→ Trip

For additional information, refer to “Trip com-
puter” in this section.

Resetting the trip odometer:

Pushing the change/reset button for more than
1 second resets the currently displayed trip
odometer to zero.

Loose fuel cap warning message

Press the change/reset button

䊊

A

for more than

1 second to reset the LOOSE FUEL CAP warn-
ing message after the fuel cap has been tight-
ened. For additional information, refer to “Fuel-
filler cap” in the “Pre-driving checks and
adjustments” section of this manual.

Check tire pressure warning message

The CHECK TIRE PRES (pressure) warning
message is displayed when the low tire pressure
warning light is illuminated and low tire pressure
is detected. Check and adjust the tire pressure to
the recommended COLD tire pressure shown on
the Tire and Loading Information label. The
CHECK TIRE PRES warning message turns off
when the low tire pressure warning light turns off.

The low tire pressure warning light remains illu-
minated until the tires are inflated to the recom-
mended COLD tire pressure. The CHECK TIRE
PRES warning message is displayed each time
the ignition switch is placed in the ON position as

With trip computer

LIC0781

LRS2004

LIC2854

Instruments and controls

2-5

long as the low tire pressure warning light re-
mains illuminated. For additional information, re-
fer to “Low tire pressure warning light” in the
“Instruments and controls” section, “Tire Pres-
sure Monitoring System (TPMS)” in the “Starting
and driving” section and “Wheels and tires” sec-
tion in the “Maintenance and do-it-yourself” sec-
tion of this manual.

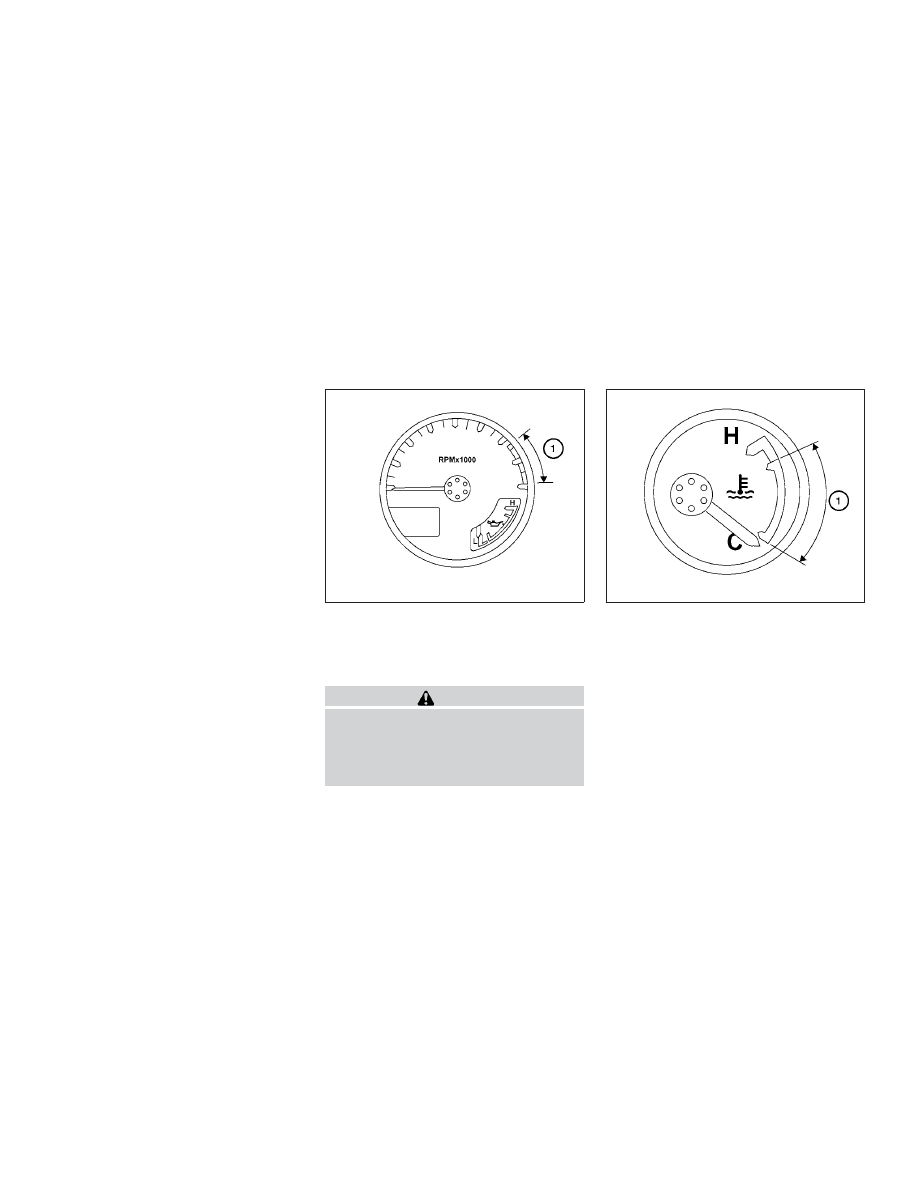

TACHOMETER

The tachometer indicates engine speed in revo-
lutions per minute (RPM). Do not rev the engine
into the red zone

䊊

1

.

CAUTION

When engine speed approaches the red
zone, shift to a higher gear or reduce en-
gine speed. Operating the engine in the
red zone may cause serious engine
damage.

ENGINE COOLANT TEMPERATURE
GAUGE

The gauge indicates the engine coolant tempera-
ture. The engine coolant temperature is within the
normal range

䊊

1

when the gauge needle points

within the zone shown in the illustration.

The engine coolant temperature varies with the
outside air temperature and driving conditions.

LIC0738

LIC0739

2-6

Instruments and controls

CAUTION

If the gauge indicates coolant tempera-
ture near the hot (H) end of the normal
range, reduce vehicle speed to decrease
temperature. If the gauge is over the nor-
mal range, stop the vehicle as soon as
safely possible. If the engine is over-
heated, continued operation of the vehicle
may seriously damage the engine. For ad-
ditional information, refer to “If your ve-
hicle overheats” in the “In case of emer-
gency” section

for

immediate

action

required.

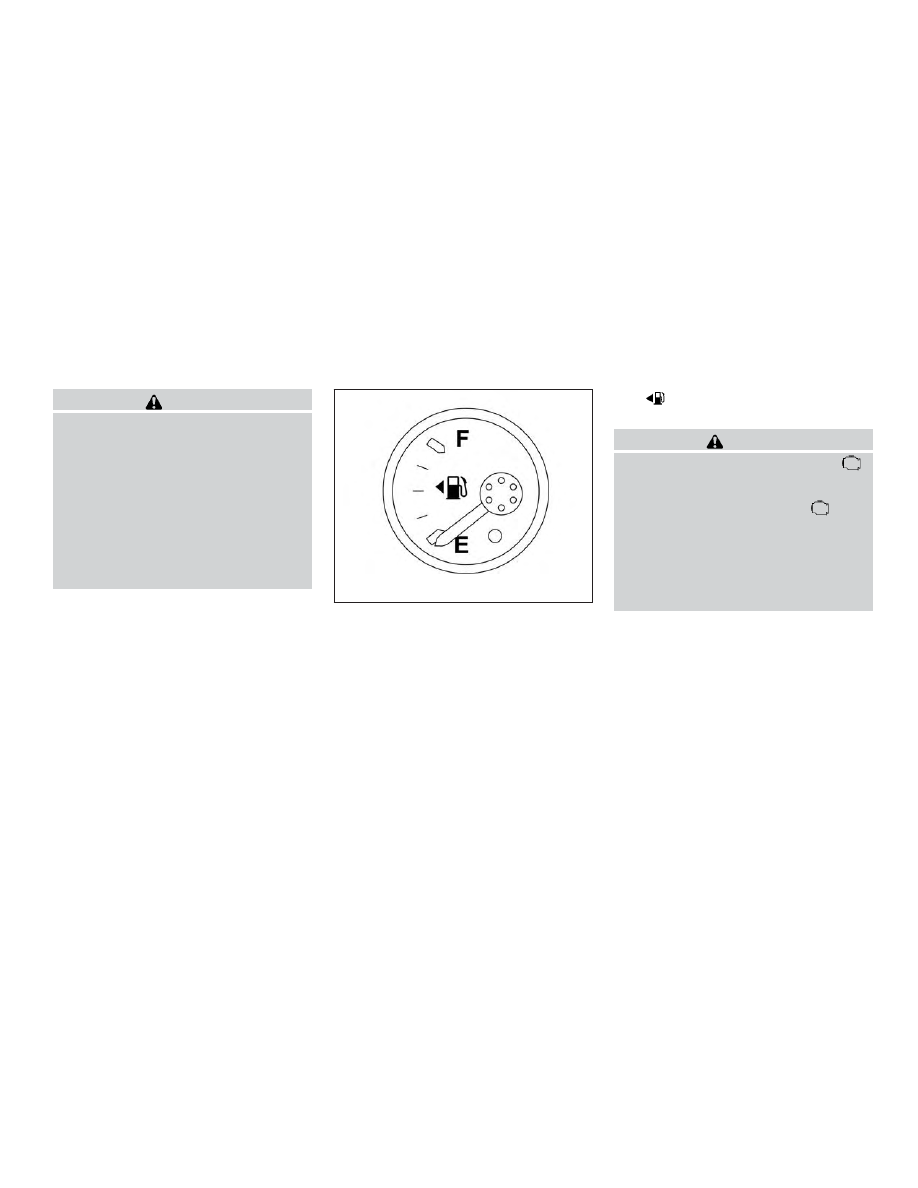

FUEL GAUGE

The gauge indicates the approximate fuel level
in the tank.

The gauge may move slightly during braking,
turning, acceleration, or going up or down hills.

The gauge needle returns to E (Empty) after the
ignition key is turned to OFF.

The low fuel warning light comes on when the
amount of fuel in the tank is getting low.

Refill the fuel tank before the gauge regis-
ters E (Empty).

The

indicates that the fuel-filler door is

located on the driver’s side of the vehicle.

CAUTION

● If the vehicle runs out of fuel, the

Malfunction Indicator Light (MIL) may
come on. Refuel as soon as possible.
After a few driving trips, the

light

should turn off. If the light remains on
after a few driving trips, have the vehicle
inspected by a NISSAN dealer.

● For additional information, refer to

“Malfunction Indicator Light (MIL)” in
this section.

LIC0740

Instruments and controls

2-7

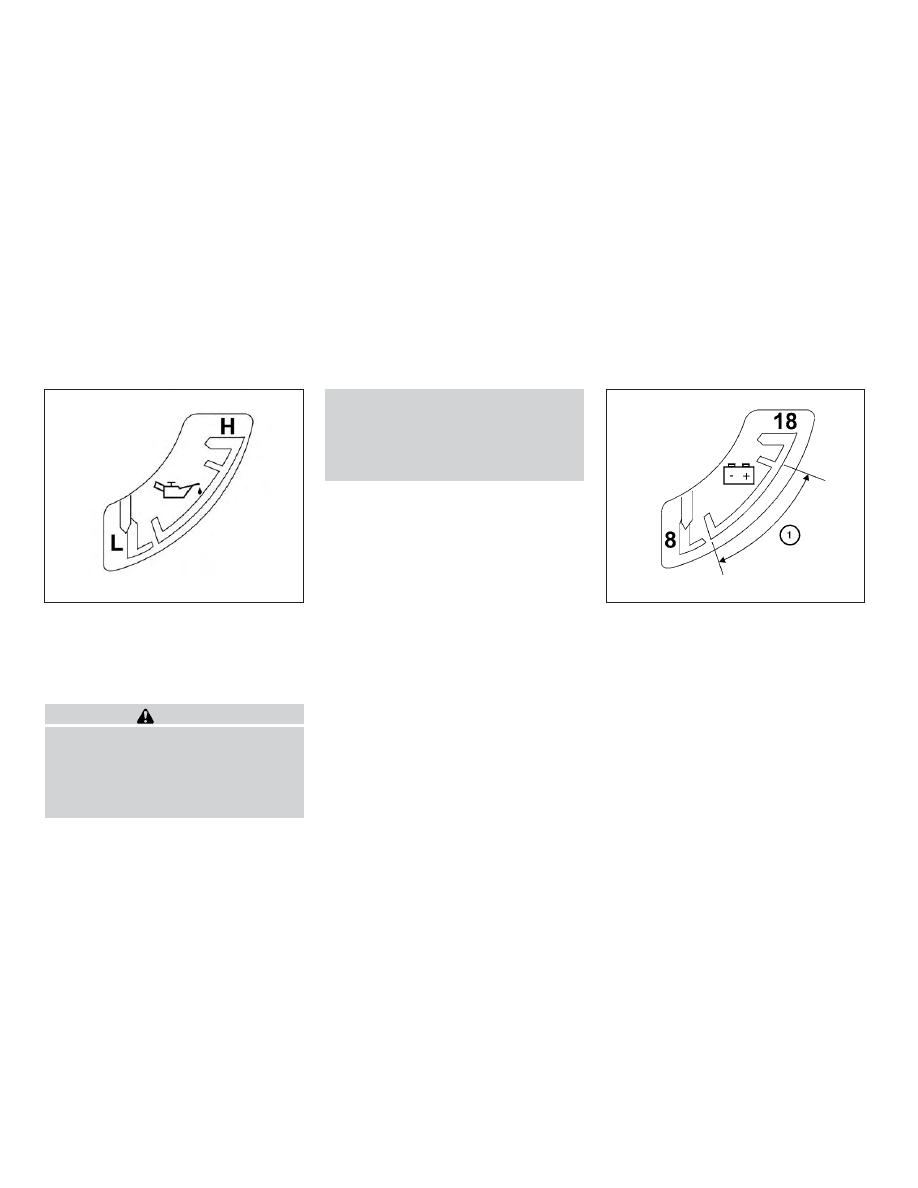

ENGINE OIL PRESSURE GAUGE

The gauge indicates the engine lubrication sys-
tem oil pressure while the engine is running. The
needle should be in the middle of the gauge when
the engine is running.

CAUTION

● This gauge is not designed to indicate

low engine oil level. Use the dipstick to
check the oil level. For additional infor-
mation, refer to “Engine oil” in the
“Maintenance and do-it-yourself” sec-
tion of this manual.

● If the gauge needle does not move with

the proper amount of engine oil, have
the vehicle checked by a NISSAN
dealer. Continued vehicle operation in
such a condition could cause serious
damage to the engine.

VOLTMETER

When the ignition switch is placed in the ON
position, the voltmeter indicates the battery volt-
age. When the engine is running, it indicates the
generator voltage.

While cranking the engine, the volts drop below
the normal range. If the needle is not in the normal
range (11 – 15 volts)

䊊

1

while the engine is

running, it may indicate that the charging system
is not functioning properly. Have the system
checked by a NISSAN dealer.

LIC0741

WIC1299

2-8

Instruments and controls

TRIP COMPUTER (if so equipped)

The display of the trip computer is situated in the
speedometer display. When the ignition switch is
placed in the ON position, the display scrolls all
the modes of the trip computer and then shows
the mode chosen before the ignition switch was
placed in the OFF position.

When the ignition switch is placed in the ON
position, modes of the trip computer can be
selected by pressing the change/reset button.
The following modes can be selected:

Distance to empty (dte—mile or km)

The distance to empty (dte) mode provides you
with an estimation of the distance that can be
driven before refueling. The dte is constantly be-
ing calculated, based on the amount of fuel in the
fuel tank and the actual fuel consumption.

The display is updated every 30 seconds.

The dte mode includes a low range warning
feature: when the fuel level is low, the dte mode is
automatically selected and the digits blink in or-
der to draw the driver’s attention. Press the
change/reset button if you wish to return to the
mode that was selected before the warning oc-
curred. The dte mark will remain blinking until the
vehicle is refueled.

When the fuel level drops even lower, the dte
display will change to (----).

NOTE:

● If the amount of fuel added while the

ignition switch is OFF is small, the dis-
play just before the ignition switch is
turned OFF may continue to be dis-
played.

● When driving uphill or rounding curves,

the fuel in the tank shifts, which may
momentarily change the display.

Average speed (MPH or km/h)

The average speed mode shows the average
vehicle speed since last reset. Resetting is done
by pressing the change/reset button for more
than approximately 1 second. The display is up-
dated every 30 seconds. The first 30 seconds
after a reset, the display shows (----).

Average fuel consumption (Mpg or
l/100km)

The average fuel consumption mode shows the
average fuel consumption since the last reset.
Resetting is done by pressing the change/reset
button for more than approximately 1 second.

The display is updated every 30 seconds. At
about the first 1/3 miles (500 m) after a reset, the
display shows (----).

Journey time

The journey time mode shows the time since the
last reset. The displayed time can be reset by
pressing the change/reset button for more than
approximately 1 second.

Trip computer reset

Pressing the change/reset button for more than
3 seconds will reset all modes except Trip A and
distance to empty.

Instruments and controls

2-9

This unit has the following functions:

● Measures terrestrial magnetism and indi-

cates heading direction of vehicle

● Indicates outside air temperature

With the ignition switch in the ON position, press
the

button as described in the charts be-

low to activate various features of the automatic
anti-glare review mirror.

Push and hold

the
button for about:

Feature:
(Push button again for about 1 sec-
ond to change settings)

1 second

Compass/outside temperature dis-
play toggles on/off

5 seconds

Outside temperature display toggles
between °C and °F

8 seconds

Automatic anti-glare/indicator light
toggles on/off

11 seconds

Compass zone can be changed to
correct false compass readings

13 seconds

Compass enters calibration mode

For information about the automatic anti-glare
feature, refer to “Automatic anti-glare rearview
mirror” in the “Pre-driving checks and adjust-
ments” section of this manual.

OUTSIDE TEMPERATURE DISPLAY

Push the

button for about 1 second when

the ignition key is in the ON position to toggle the
outside temperature and compass direction dis-
play

䊊

1

on or off.

● To change from °F to °C, push and hold

the

button for about 5 seconds until

the display begins to flash. Press the button
again to toggle between °F and °C.

● When the outside temperature is between

140°F (60°C) and 194°F (90°C), the display
will read 140°F (60°C). When the tempera-
ture is above 194°F (90°C), the display will
read “SC”.

● When the outside temperature is between

-40°F (-40°C) and -60°F (-51°C), the dis-
play will read -40°F (-40°C). When the tem-
perature is below -60°F (-51°C), the display
will read “OC”.

● The outside temperature sensor is located in

front of the radiator. The sensor may be
affected by road or engine heat, wind direc-
tion and other driving conditions. The display
may differ from the actual outside tempera-
ture or the temperature displayed on various
signs or billboards.

WIC0904

COMPASS AND OUTSIDE
TEMPERATURE DISPLAY (if so
equipped)

2-10

Instruments and controls

COMPASS DISPLAY

Push the

button for about 1 second when

the ignition key is in the ON position to toggle the
compass direction display

䊊

1

on or off. The dis-

play will indicate the direction of the vehicle’s
heading.

N: North
E: East
S: South
W: West

If the “CAL” or “C” icon is illuminated in the
compass display, calibrate the compass by driv-
ing the vehicle in 3 complete circles at less than
5 MPH (8 km/h).

You can also calibrate the compass by driving
your vehicle on your everyday route. The com-
pass will be calibrated once it has tracked 3
complete circles.

WIC0904

Instruments and controls

2-11

Zone variation change procedure

The difference between magnetic north and geo-
graphical north is known as variance. In some
areas, this difference can sometimes be great
enough to cause false compass readings. Follow
these instructions to set the variance for your
particular location if this happens:

1. Press and hold the

button for about

11 seconds. The current zone number will
appear in the display. Release the button.

2. Find your current location on the zone map.

Refer to the illustration.

3. Press the

button repeatedly to toggle

through the zone numbers until the desired
number appears in the display. Once you
have selected a zone number, the display
will show a compass direction within a few
seconds.

Inaccurate compass direction:

The compass display is equipped with automatic
correction function. If the correct direction is not
shown, follow this procedure.

1. With the display turned on, press and hold

the

button for about 13 seconds. The

“CAL” icon in the compass display will illu-
minate.

WIC0355

2-12

Instruments and controls

2. Calibrate the compass by driving the vehicle

in three complete circles at a maximum
speed of 5 MPH (8 km/h).

3. After completing the circles, the display

should return to normal.

CAUTION

● Do not install a ski rack, antenna, etc.,

which are attached to the vehicle by
means of a magnet. They affect the op-
eration of the compass.

● When cleaning the mirror, use a paper

towel or similar material dampened
with glass cleaner. Do not spray glass
cleaner directly on the mirror as it may
cause the liquid cleaner to enter the
mirror housing.

Instruments and controls

2-13

or

Anti-lock Braking System (ABS)
warning light

Low windshield-washer fluid warning light
(if so equipped)

Hill descent control system on indicator light
(if so equipped)

Automatic transmission oil temperature warning
light (if so equipped)

Seat belt warning light and chime

Malfunction Indicator Light (MIL)

Automatic transmission park warning light
(

model)

Supplemental air bag warning light

Overdrive off indicator light (A/T models only)

or

Brake warning light

Automatic transmission position indicator light
(A/T models only)

Security indicator light

Charge warning light

Cruise main switch indicator light

Slip indicator light

Door open warning light

Cruise set switch indicator light

Transfer 4LO position indicator light
(

model)

Engine oil pressure warning light

Electronic locking rear differential (E-Lock)
system on indicator light (if so equipped)

Turn signal/hazard indicator lights

4WD warning light (

model)

4WD shift indicator light (

model)

Vehicle Dynamic Control (VDC) OFF indicator
light

Low fuel warning light

Front passenger air bag status light

Low tire pressure warning light

High beam indicator light (Blue)

WARNING/INDICATOR LIGHTS AND
AUDIBLE REMINDERS

2-14

Instruments and controls

CHECKING BULBS

With all doors closed, apply the parking brake
and place the ignition switch in the ON position
without starting the engine. The following lights
will come on:

,

or

,

,

,

,

The following lights come on briefly and then go
off:

or

,

,

,

,

,

,

,

If any light fails to come on, it may indicate
an open circuit in the electrical system.
Have the system repaired promptly.

WARNING LIGHTS

or

Anti-lock Braking

System (ABS)

warning light

When the ignition switch is placed in the ON
position, the ABS warning light illuminates and
then turns off. This indicates the ABS is opera-
tional.

If the ABS warning light illuminates while the
engine is running or while driving, it may indicate
the ABS is not functioning properly. Have the
system checked by a NISSAN dealer.

If an ABS malfunction occurs, the anti-lock func-
tion is turned off. The brake system then operates
normally, but without anti-lock assistance. For
additional information, refer to “Brake system” in
the “Starting and driving” section of this manual.

Automatic transmission oil
temperature warning light (if so
equipped)

This light comes on when the automatic transmis-
sion oil temperature is too high. If the light comes
on while driving, reduce the vehicle speed as
soon as safely possible until the light turns off.

CAUTION

Continued vehicle operation when the A/T
oil temperature warning light is on may
damage the automatic transmission.

Automatic transmission park
warning light (

model)

WARNING

● If the ATP light is ON, this indicates that

the automatic transmission P (Park) po-
sition will not function and the transfer
case is in neutral.

● When parking, always make sure that

the 4WD shift indicator light illuminates
and the parking brake is set. Failure to
engage the transfer position in 2WD, 4H
or 4LO could result in the vehicle mov-
ing unexpectedly, resulting in serious
personal injury or property damage.

● Shift the 4WD switch into the 2WD, 4H

or 4LO position again to turn off the ATP
warning light when the shift lever is in
the P position and the ATP warning light
is ON. (Before shifting the 4WD switch
into the 4LO position, move the shift
lever into the N position once, shift the
shift lever into P again and make sure
the ATP warning light is OFF.)

Instruments and controls

2-15

This light indicates that the automatic transmis-
sion parking function is not engaged. If the trans-
fer control is not secured in any drive position
while the shift lever is in the P (Park) position, the
transmission will disengage and the drive wheels
will not lock.

or

Brake warning light

This light functions for both the parking brake and
the foot brake systems.

Parking brake indicator

When the ignition switch is placed in the ON
position, the light comes on when the parking
brake is applied.

Low brake fluid warning light

When the ignition switch is placed in the ON
position, the light warns of a low brake fluid level.
If the light comes on while the engine is running
with the parking brake not applied, stop the ve-
hicle and perform the following:

1. Check the brake fluid level. Add brake fluid

as necessary. For additional information, re-
fer to the “Maintenance and do-it-yourself”
section of this manual.

2. If the brake fluid level is correct, have the

warning system checked by a NISSAN
dealer.

WARNING

● Your brake system may not be working

properly if the warning light is on. Driv-
ing could be dangerous. If you judge it
to be safe, drive carefully to the nearest
service station for repairs. Otherwise,
have your vehicle towed because driv-
ing it could be dangerous.

● Pressing the brake pedal with the en-

gine stopped and/or a low brake fluid
level may increase your stopping dis-
tance and braking will require greater
pedal effort as well as pedal travel.

● If the brake fluid level is below the

MINIMUM or MIN mark on the brake
fluid reservoir, do not drive until the
brake system has been checked at a
NISSAN dealer.

Anti-lock Braking System (ABS) warning
indicator

When the parking brake is released and the
brake fluid level is sufficient, if both the brake
warning light and the ABS warning light illumi-
nates, it may indicate the ABS is not functioning
properly. Have the brake system checked, and if
necessary, repaired by a NISSAN dealer
promptly. Avoid high-speed driving and abrupt

braking. For additional information, refer to “Anti-
lock Braking System (ABS) warning light” in this
section.

Charge warning light

If this light comes on while the engine is running,
it may indicate the charging system is not func-
tioning properly. Turn the engine off and check
the generator belt. If the belt is loose, broken,
missing, or if the light remains on, see a NISSAN
dealer immediately.

CAUTION

● Do not ground electrical accessories di-

rectly to the battery terminal. Doing so
will bypass the variable control system
and the vehicle battery may not charge
completely. For additional information,
refer to “Variable voltage control sys-
tem” in the “Maintenance and do-it-
yourself” section of this manual.

● Do not continue driving if the generator

belt is loose, broken or missing

2-16

Instruments and controls
