Nissan Cube (2014 year). Instruction - part 10

4-8

Center display, heater, air conditioner, audio and phone systems

SAA3393

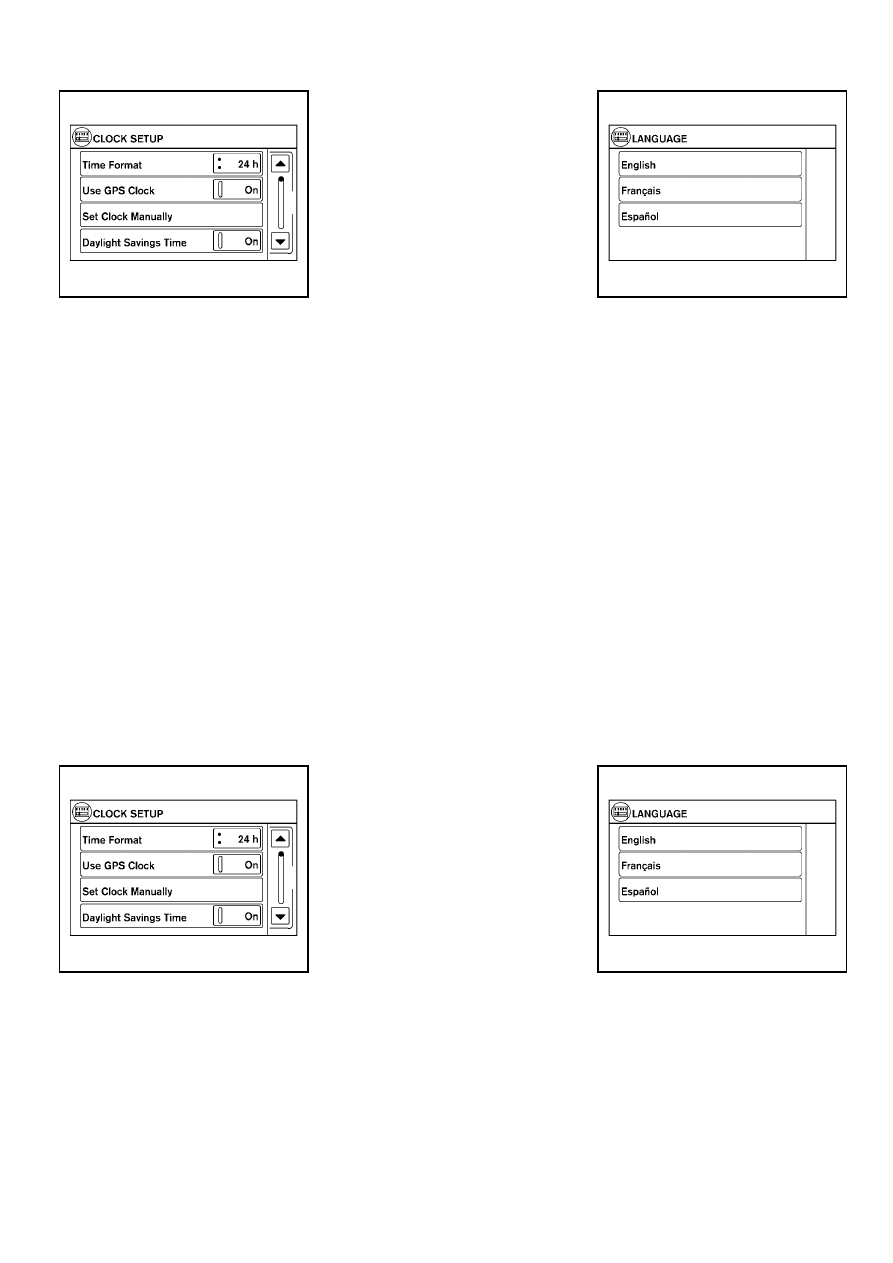

Clock:

Select the “Clock” key to adjust the time and the
appearance of the clock on the display. The
following settings can be adjusted:
. Time Format:
The clock can be set to 12 hours or 24 hours.
. Use GPS Clock:
When this setting is activated, the clock is set
and continually updated via the GPS used by
the Navigation System.
. Set Clock Manually:
When this setting is activated, the clock can be
set manually. Touch the “+” or “

−” key to adjust

the hours and minutes up or down.

. Daylight Savings Time:
When this setting is activated, daylight savings
time is on. Touch the “Daylight Savings Time”
key to toggle the setting on or off.

“Use GPS Clock” must be set to On for this
feature to be used.
. Time Zone:
Select and touch an appropriate time zone of the
current vehicle location to bypass the GPS
satellite.

“Use GPS Clock” must be set to On for this
feature to be used.

SAA3395

Language:

Select the “Language” key to adjust the
language used by the system. The language
can be set to English, Franc¸ais or Espan˜ol.

Touch click:

Select the “Touch Click” key to toggle the touch
click feature on or off. When activated, a click
sound will be heard every time a key on the
screen is touched.

Beep tones:

Select the “Beep Tones” key to toggle the beep
tones feature on or off. When activated, a beep
sound will be heard when a pop-up message
appears on the screen or a button on the unit

4-8

Center display, heater, air conditioner, audio and phone systems

SAA3393

Clock:

Select the “Clock” key to adjust the time and the
appearance of the clock on the display. The
following settings can be adjusted:
. Time Format:
The clock can be set to 12 hours or 24 hours.
. Use GPS Clock:
When this setting is activated, the clock is set
and continually updated via the GPS used by
the Navigation System.
. Set Clock Manually:
When this setting is activated, the clock can be
set manually. Touch the “+” or “

−” key to adjust

the hours and minutes up or down.

. Daylight Savings Time:
When this setting is activated, daylight savings
time is on. Touch the “Daylight Savings Time”
key to toggle the setting on or off.

“Use GPS Clock” must be set to On for this
feature to be used.
. Time Zone:
Select and touch an appropriate time zone of the
current vehicle location to bypass the GPS
satellite.

“Use GPS Clock” must be set to On for this
feature to be used.

SAA3395

Language:

Select the “Language” key to adjust the
language used by the system. The language
can be set to English, Franc¸ais or Espan˜ol.

Touch click:

Select the “Touch Click” key to toggle the touch
click feature on or off. When activated, a click
sound will be heard every time a key on the
screen is touched.

Beep tones:

Select the “Beep Tones” key to toggle the beep
tones feature on or off. When activated, a beep
sound will be heard when a pop-up message
appears on the screen or a button on the unit

(such as the

button) is pressed and held for

two seconds.

Reset all settings/memory:

Select the “Reset All Settings/Memory” key to
return all settings to default and to clear the
memory.

Traffic Info setup

Refer to the separate Navigation System Own-
er’s Manual for information regarding this item.

When the shift lever is shifted into the R
(Reverse) position, the monitor display shows
the view to the rear of the vehicle.

The system is designed as an aid to the driver in
situations such as slot parking or parallel
parking.

WARNING

Failure to follow the warnings and
instructions for proper use of the Rear-
View Monitor could result in serious
injury or death.

. The RearView monitor is a conve-

nience but it is not a substitute for
proper backing. Always turn and
look out the windows, and check
mirrors to be sure that it is safe to
move before operating the vehicle.
Always back up slowly.

. The system is designed as an aid to

the driver in showing large station-
ary objects directly behind the vehi-
cle, to help avoid damaging the
vehicle.

. The system cannot completely elim-

inate blind spots and may not show
every object.

. Underneath the bumper and the

corner areas of the bumper cannot
be viewed on the RearView Monitor
because of its monitoring range
limitation. The system will not show
small objects below the bumper,
and may not show objects close to
the bumper or on the ground.

. Objects viewed in the RearView

Monitor differ from actual distance
because a wide-angle lens is used.

. Objects in the RearView Monitor

will appear visually opposite than
when viewed in the rear view and
outside mirrors

. Make sure that the back door is

securely closed when backing up.

. Do not put anything on the rear view

camera.

. When washing the vehicle with

high-pressure water, be sure not to
spray it around the camera. Other-
wise, water may enter the camera
unit causing water condensation on
the lens, a malfunction, fire or an
electric shock.

. Do not strike the camera. It is a

precision instrument. Otherwise, it

Center display, heater, air conditioner, audio and phone systems

4-9

REARVIEW MONITOR (if so
equipped)

(such as the

button) is pressed and held for

two seconds.

Reset all settings/memory:

Select the “Reset All Settings/Memory” key to
return all settings to default and to clear the
memory.

Traffic Info setup

Refer to the separate Navigation System Own-
er’s Manual for information regarding this item.

When the shift lever is shifted into the R
(Reverse) position, the monitor display shows
the view to the rear of the vehicle.

The system is designed as an aid to the driver in
situations such as slot parking or parallel
parking.

WARNING

Failure to follow the warnings and
instructions for proper use of the Rear-
View Monitor could result in serious
injury or death.

. The RearView monitor is a conve-

nience but it is not a substitute for
proper backing. Always turn and
look out the windows, and check
mirrors to be sure that it is safe to
move before operating the vehicle.
Always back up slowly.

. The system is designed as an aid to

the driver in showing large station-
ary objects directly behind the vehi-
cle, to help avoid damaging the
vehicle.

. The system cannot completely elim-

inate blind spots and may not show
every object.

. Underneath the bumper and the

corner areas of the bumper cannot
be viewed on the RearView Monitor
because of its monitoring range
limitation. The system will not show
small objects below the bumper,
and may not show objects close to
the bumper or on the ground.

. Objects viewed in the RearView

Monitor differ from actual distance
because a wide-angle lens is used.

. Objects in the RearView Monitor

will appear visually opposite than
when viewed in the rear view and
outside mirrors

. Make sure that the back door is

securely closed when backing up.

. Do not put anything on the rear view

camera.

. When washing the vehicle with

high-pressure water, be sure not to
spray it around the camera. Other-
wise, water may enter the camera
unit causing water condensation on
the lens, a malfunction, fire or an
electric shock.

. Do not strike the camera. It is a

precision instrument. Otherwise, it

Center display, heater, air conditioner, audio and phone systems

4-9

REARVIEW MONITOR (if so
equipped)

4-10

Center display, heater, air conditioner, audio and phone systems

may malfunction or cause damage
resulting in a fire or an electric
shock.

CAUTION

Do not scratch the camera lens when
cleaning dirt or snow from the lens.

SAA2776

HOW TO READ THE DISPLAYED
LINES

Guiding lines which indicate the vehicle width
and distances to objects with reference to the
bumper line

*

A

are displayed on the monitor.

Distance guide lines:

Indicate distances from the bumper.
. Red line

*

1

: approx. 1.5 ft (0.5 m)

. Yellow line

*

2

: approx. 3 ft (1 m)

. Green line

*

3

: approx. 7 ft (2 m)

. Green line

*

4

: approx. 10 ft (3 m)

Vehicle width guide lines

*

5

:

Indicate the vehicle width when backing up.

DIFFERENCE BETWEEN PREDICTED
AND ACTUAL DISTANCES

The distance guide line and the vehicle width
guide line should be used as a reference only
when the vehicle is on a level, paved surface.
The distance viewed on the monitor is for
reference only and may be different than the
actual distance between the vehicle and dis-
played objects.

4-10

Center display, heater, air conditioner, audio and phone systems

may malfunction or cause damage
resulting in a fire or an electric
shock.

CAUTION

Do not scratch the camera lens when
cleaning dirt or snow from the lens.

SAA2776

HOW TO READ THE DISPLAYED
LINES

Guiding lines which indicate the vehicle width
and distances to objects with reference to the
bumper line

*

A

are displayed on the monitor.

Distance guide lines:

Indicate distances from the bumper.
. Red line

*

1

: approx. 1.5 ft (0.5 m)

. Yellow line

*

2

: approx. 3 ft (1 m)

. Green line

*

3

: approx. 7 ft (2 m)

. Green line

*

4

: approx. 10 ft (3 m)

Vehicle width guide lines

*

5

:

Indicate the vehicle width when backing up.

DIFFERENCE BETWEEN PREDICTED
AND ACTUAL DISTANCES

The distance guide line and the vehicle width
guide line should be used as a reference only
when the vehicle is on a level, paved surface.
The distance viewed on the monitor is for
reference only and may be different than the
actual distance between the vehicle and dis-
played objects.

SAA2777

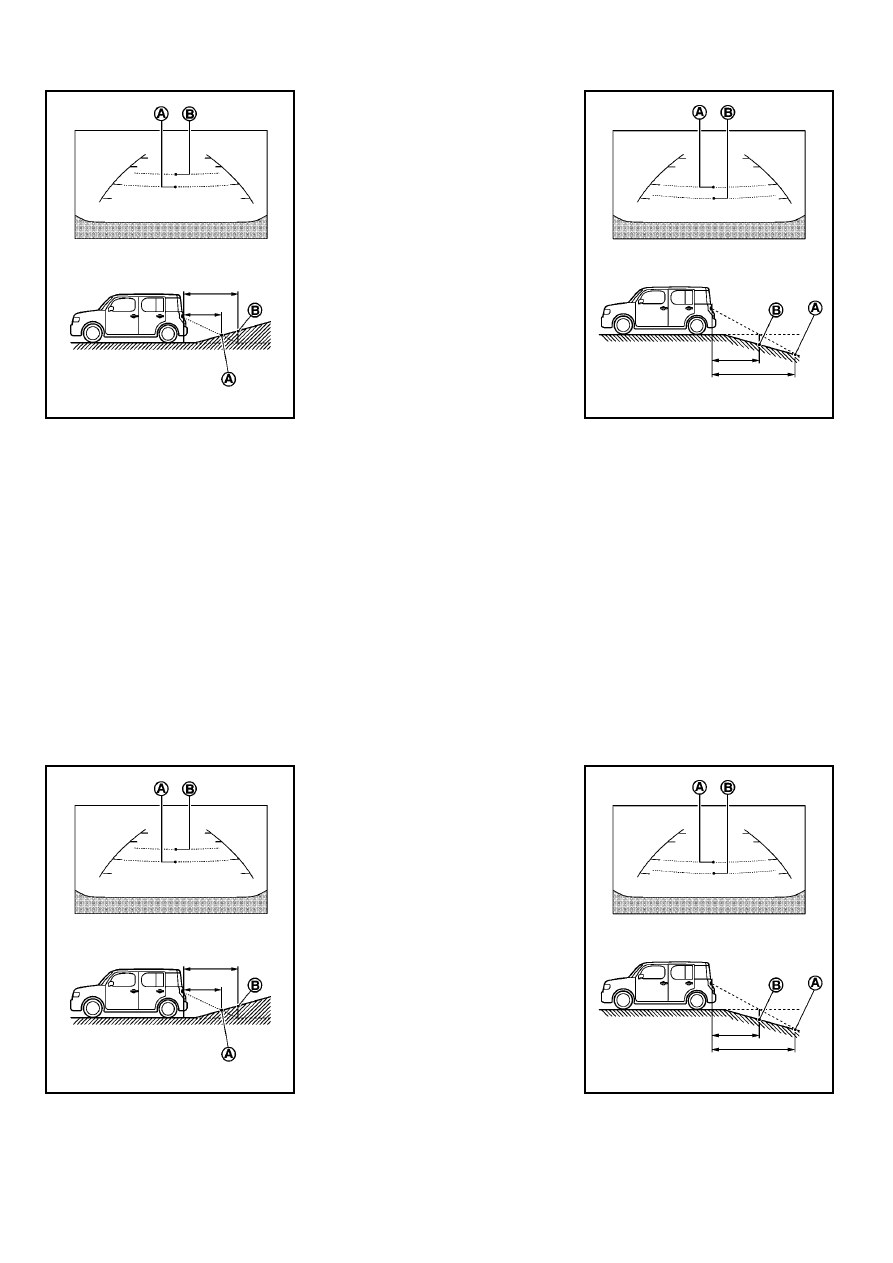

Backing up on a steep uphill

When backing up the vehicle up a hill, the
distance guide lines and the vehicle width guide
lines are shown closer than the actual distance.
For example, the display shows 3 ft (1 m) to the
place

*

A

, but the actual 3 ft (1 m) distance on

the hill is the place

*

B

. Note that any object on

the hill is viewed further than it appears on the
monitor.

SAA2778

Backing up on a steep downhill

When backing up the vehicle down a hill, the
distance guide lines and the vehicle width guide
lines are shown further than the actual distance.
For example, the display shows 3 ft (1 m) to the
place

*

A

, but the actual 3 ft (1 m) distance on

the hill is the place

*

B

. Note that any object on

Center display, heater, air conditioner, audio and phone systems

4-11

SAA2777

Backing up on a steep uphill

When backing up the vehicle up a hill, the
distance guide lines and the vehicle width guide
lines are shown closer than the actual distance.
For example, the display shows 3 ft (1 m) to the
place

*

A

, but the actual 3 ft (1 m) distance on

the hill is the place

*

B

. Note that any object on

the hill is viewed further than it appears on the
monitor.

SAA2778

Backing up on a steep downhill

When backing up the vehicle down a hill, the
distance guide lines and the vehicle width guide
lines are shown further than the actual distance.
For example, the display shows 3 ft (1 m) to the
place

*

A

, but the actual 3 ft (1 m) distance on

the hill is the place

*

B

. Note that any object on

Center display, heater, air conditioner, audio and phone systems

4-11

4-12

Center display, heater, air conditioner, audio and phone systems

the hill is viewed closer than it appears on the
monitor.

SAA3440

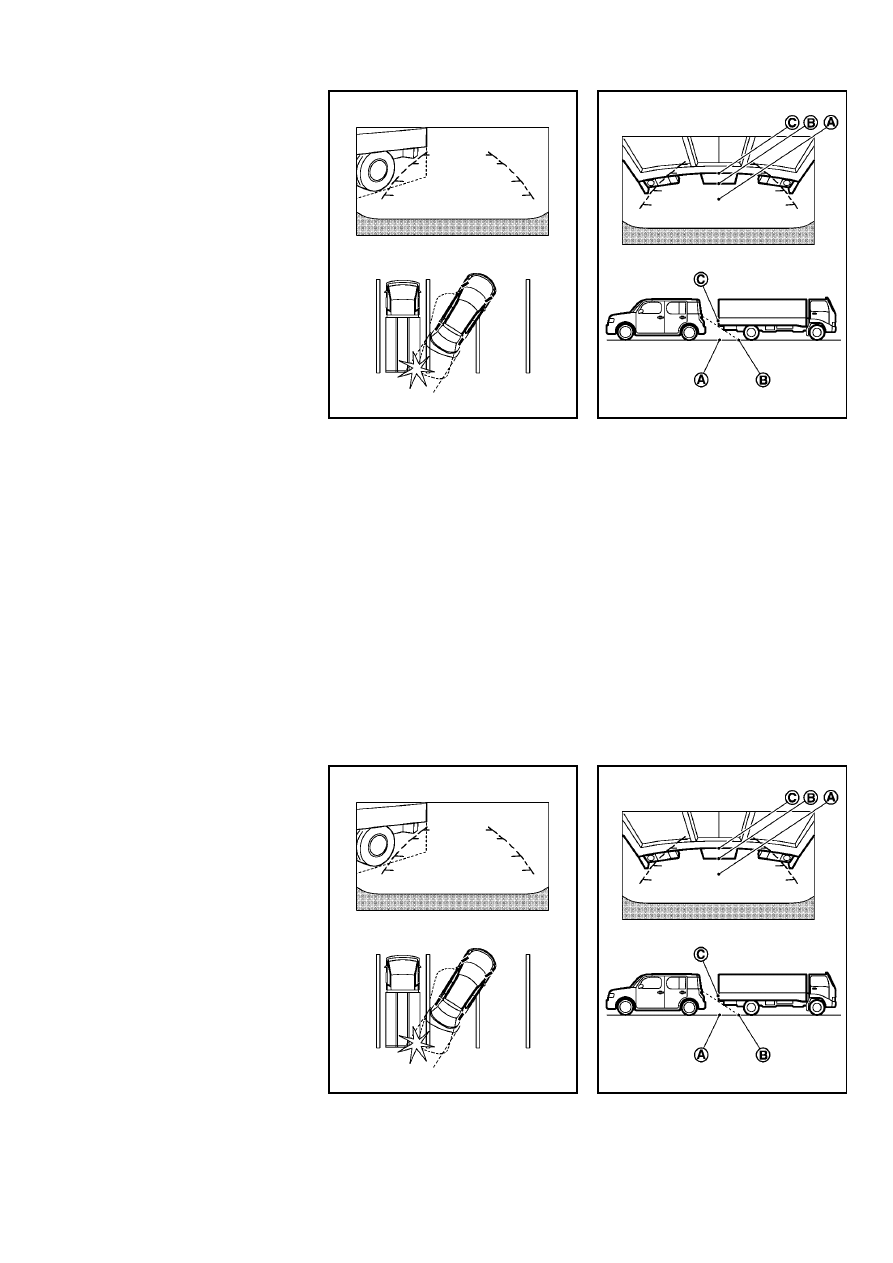

Backing up near a projecting object

The vehicle may seem to nearly clear the object
in the display. However, the vehicle may hit the
object if it projects over the actual backing up
course.

SAA3569

Backing up behind a projecting object

The position

*

C

is shown further than the

position

*

B

in the display. However, the

position

*

C

is actually at the same distance

as the position

*

A

. The vehicle may hit the

object when backing up to the position

*

A

if

the object projects over the actual backing up

4-12

Center display, heater, air conditioner, audio and phone systems

the hill is viewed closer than it appears on the
monitor.

SAA3440

Backing up near a projecting object

The vehicle may seem to nearly clear the object
in the display. However, the vehicle may hit the
object if it projects over the actual backing up
course.

SAA3569

Backing up behind a projecting object

The position

*

C

is shown further than the

position

*

B

in the display. However, the

position

*

C

is actually at the same distance

as the position

*

A

. The vehicle may hit the

object when backing up to the position

*

A

if

the object projects over the actual backing up

course.

HOW TO ADJUST THE SCREEN

The brightness can be adjusted by performing
the following procedure.

1. Push the SETUP button and then select the

“System” key.

2. Select the “Display” key. The “Brightness”

key is displayed.

3. Select the preferred brightness level.

OPERATING TIPS

. When the shift lever is shifted to the R

(Reverse) position, the monitor screen auto-
matically changes to the RearView Monitor
mode. However, the radio can be heard.

. When the view is switched, the display

images on the screen may be displayed with
some delay.

. When the temperature is extremely high or

low, the screen may not clearly display
objects. This is not a malfunction.

. When strong light is directly coming on the

camera, objects may not be displayed
clearly. This is not a malfunction.

. Vertical lines may be seen in objects on the

screen. This is due to strong reflected light
from the bumper. This is not a malfunction.

. The screen may flicker under fluorescent

light. This is not a malfunction.

. The colors of objects on the RearView

Monitor may differ somewhat from the actual
color of objects. This is not a malfunction.

. Objects on the monitor may not be clear in a

dark environment. This is not a malfunction.

. If dirt, rain or snow accumulates on the

camera, the RearView Monitor may not
display object clearly. Clean the camera.

. Do not use alcohol, benzine or thinner to

clean the camera. This will cause discolora-
tion. To clean the camera, wipe with a cloth
dampened with diluted mild cleaning agent
and then wipe with a dry cloth.

. Do not damage the camera as the monitor

screen may be adversely affected.

. Do not use wax on the camera window.

Wipe off any wax with a clean cloth
dampened with mild detergent diluted with
water.

SAA2343

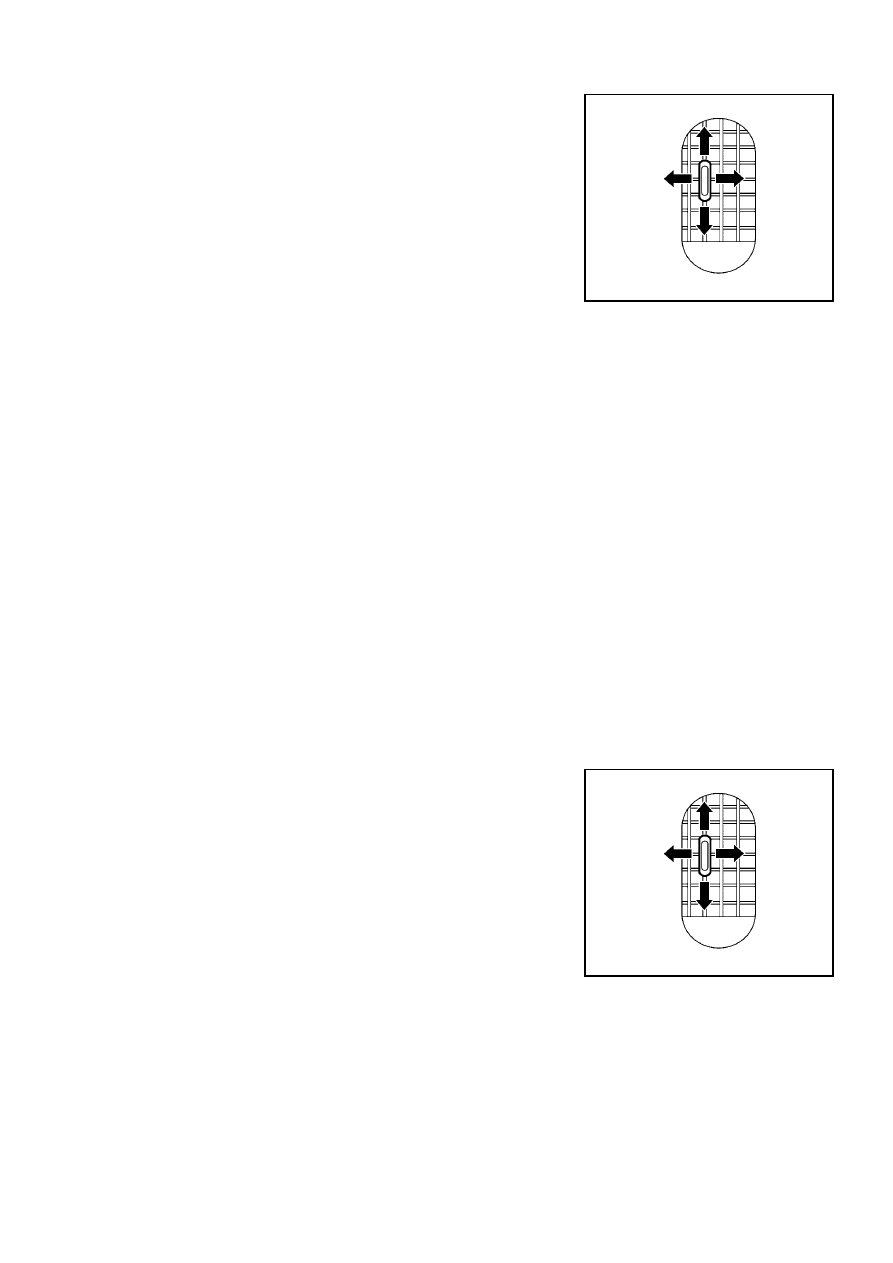

CENTER VENTILATORS

Adjust the air flow direction of ventilators as
illustrated.

Center display, heater, air conditioner, audio and phone systems

4-13

VENTILATORS

course.

HOW TO ADJUST THE SCREEN

The brightness can be adjusted by performing
the following procedure.

1. Push the SETUP button and then select the

“System” key.

2. Select the “Display” key. The “Brightness”

key is displayed.

3. Select the preferred brightness level.

OPERATING TIPS

. When the shift lever is shifted to the R

(Reverse) position, the monitor screen auto-
matically changes to the RearView Monitor
mode. However, the radio can be heard.

. When the view is switched, the display

images on the screen may be displayed with
some delay.

. When the temperature is extremely high or

low, the screen may not clearly display
objects. This is not a malfunction.

. When strong light is directly coming on the

camera, objects may not be displayed
clearly. This is not a malfunction.

. Vertical lines may be seen in objects on the

screen. This is due to strong reflected light
from the bumper. This is not a malfunction.

. The screen may flicker under fluorescent

light. This is not a malfunction.

. The colors of objects on the RearView

Monitor may differ somewhat from the actual
color of objects. This is not a malfunction.

. Objects on the monitor may not be clear in a

dark environment. This is not a malfunction.

. If dirt, rain or snow accumulates on the

camera, the RearView Monitor may not
display object clearly. Clean the camera.

. Do not use alcohol, benzine or thinner to

clean the camera. This will cause discolora-
tion. To clean the camera, wipe with a cloth
dampened with diluted mild cleaning agent
and then wipe with a dry cloth.

. Do not damage the camera as the monitor

screen may be adversely affected.

. Do not use wax on the camera window.

Wipe off any wax with a clean cloth
dampened with mild detergent diluted with
water.

SAA2343

CENTER VENTILATORS

Adjust the air flow direction of ventilators as
illustrated.

Center display, heater, air conditioner, audio and phone systems

4-13

VENTILATORS

4-14

Center display, heater, air conditioner, audio and phone systems

SAA2344

SIDE VENTILATORS

Adjust the air flow direction of ventilators as
illustrated.

: This symbol indicates that the vents are

closed.

: This symbol indicates that the vents are open.

WARNING

. The air conditioner cooling function

operates only when the engine is
running.

. Do not leave children or adults who

would normally require the support
of others alone in your vehicle. Pets
should not be left alone either. On
hot, sunny days, temperatures in a
closed vehicle could quickly become
high enough to cause severe or
possibly fatal injuries to people or
animals.

. Do not use the recirculation mode

for long periods as it may cause the
interior air to become stale and the
windows to fog up.

Start the engine and operate the heater and the
air conditioner system.

NOTE:
. Odors from inside and outside the

vehicle can build up in the air condi-
tioner unit. Odor can enter the passen-
ger compartment through the vents.

. When parking, set the heater and air

conditioner controls to turn off air

recirculation to allow fresh air into the
passenger compartment. This should
help reduce odors inside the vehicle.

HEATER AND AIR CONDITIONER

4-14

Center display, heater, air conditioner, audio and phone systems

SAA2344

SIDE VENTILATORS

Adjust the air flow direction of ventilators as
illustrated.

: This symbol indicates that the vents are

closed.

: This symbol indicates that the vents are open.

WARNING

. The air conditioner cooling function

operates only when the engine is
running.

. Do not leave children or adults who

would normally require the support
of others alone in your vehicle. Pets
should not be left alone either. On
hot, sunny days, temperatures in a
closed vehicle could quickly become
high enough to cause severe or
possibly fatal injuries to people or
animals.

. Do not use the recirculation mode

for long periods as it may cause the
interior air to become stale and the
windows to fog up.

Start the engine and operate the heater and the
air conditioner system.

NOTE:
. Odors from inside and outside the

vehicle can build up in the air condi-
tioner unit. Odor can enter the passen-
ger compartment through the vents.

. When parking, set the heater and air

conditioner controls to turn off air

recirculation to allow fresh air into the
passenger compartment. This should
help reduce odors inside the vehicle.

HEATER AND AIR CONDITIONER

SAA2345

1.

Rear window defroster

button (See “Rear

window defroster switch” (P.2-24).)

2.

Fan speed control

dial

3.

A/C (Air Conditioner) button

4.

Air flow control dial

5.

Air recirculation

button

6.

Temperature control dial

To turn off the heater and air conditioner, turn the
fan speed control

dial to the OFF (0)

position.

MANUAL AIR CONDITIONER

Controls

Outside air circulation:

Push the air recirculation

button to turn off

the indicator light on the button. The air flow is
drawn from outside the vehicle.

Air recirculation:

Push the air recirculation

button to turn on

the indicator light on the button. The air flow is
circulated inside the vehicle.

Air flow control:

Turn the air flow control dial to change the air
flow mode.

—

Air flows from the center and side
ventilators.

—

Air flows from the center and side
ventilators and foot outlets.

—

Air flows mainly from the foot outlets.

—

Air flows from the defroster and foot
outlets.

—

Air flows mainly from the defroster outlets.

. When the

or

position is selected,

the air conditioner will automatically turn on.
This will dehumidify the air and help to defog
the windows. The A/C indicator light will
illuminate when the air conditioner automa-
tically turns on. The air conditioner and A/C
indicator light will remain on in all flow
control modes until the A/C button is
pressed or the fan control dial is turned to
off.

. When the

or

position is selected,

the air recirculation mode cannot be turned
on to prevent the windows from being
fogged up.

Fan speed control:

Turn the fan speed control

dial clockwise to

increase the fan speed.

Turn the fan speed control

dial counter-

clockwise to decrease the fan speed.

Center display, heater, air conditioner, audio and phone systems

4-15

SAA2345

1.

Rear window defroster

button (See “Rear

window defroster switch” (P.2-24).)

2.

Fan speed control

dial

3.

A/C (Air Conditioner) button

4.

Air flow control dial

5.

Air recirculation

button

6.

Temperature control dial

To turn off the heater and air conditioner, turn the
fan speed control

dial to the OFF (0)

position.

MANUAL AIR CONDITIONER

Controls

Outside air circulation:

Push the air recirculation

button to turn off

the indicator light on the button. The air flow is
drawn from outside the vehicle.

Air recirculation:

Push the air recirculation

button to turn on

the indicator light on the button. The air flow is
circulated inside the vehicle.

Air flow control:

Turn the air flow control dial to change the air
flow mode.

—

Air flows from the center and side
ventilators.

—

Air flows from the center and side
ventilators and foot outlets.

—

Air flows mainly from the foot outlets.

—

Air flows from the defroster and foot
outlets.

—

Air flows mainly from the defroster outlets.

. When the

or

position is selected,

the air conditioner will automatically turn on.
This will dehumidify the air and help to defog
the windows. The A/C indicator light will
illuminate when the air conditioner automa-
tically turns on. The air conditioner and A/C
indicator light will remain on in all flow
control modes until the A/C button is
pressed or the fan control dial is turned to
off.

. When the

or

position is selected,

the air recirculation mode cannot be turned
on to prevent the windows from being
fogged up.

Fan speed control:

Turn the fan speed control

dial clockwise to

increase the fan speed.

Turn the fan speed control

dial counter-

clockwise to decrease the fan speed.

Center display, heater, air conditioner, audio and phone systems

4-15

4-16

Center display, heater, air conditioner, audio and phone systems

A/C (Air Conditioner) operation:

Push the A/C button to turn on or off the air
conditioner. When the air conditioner is on, the
A/C indicator light on the button illuminates.

Temperature control:

Turn the temperature control dial to set the
desired temperature. Turn the dial between the
middle and the right position (in red) to select
the hot temperature. Turn the dial between the
middle and the left position (in blue) to select the
cool temperature.

Heater operation

Heating:

This mode is used to direct heated air to the foot
outlets.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Turn the temperature control dial to the

desired position between the middle and the
hot (right) position.

Ventilation:

This mode directs outside air to the side and
center ventilators.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

Defrosting or defogging:

This mode directs the air to the defroster outlets
to defrost/defog the windows.

1. Turn the air flow control dial to the

position.

2. Turn the fan speed control

dial to the

desired position.

3. Turn the temperature control dial to the

desired position between the middle and the
hot (right) position.

. To remove frost from the outside surface of

the windshield quickly, turn the temperature
control dial to the maximum hot position and
the fan speed control

dial to maximum

(IIII) position.

. When the

position is selected, the air

conditioner will automatically turn on. This

will dehumidify the air and help to defog the
windows. The A/C indicator light will illumi-
nate when the air conditioner automatically
turns on. The air conditioner and A/C
indicator light will remain on in all flow
control modes until the A/C button is
pressed or the fan control dial is turned to
off.

Bi-level heating:

This mode directs cool air from the side and
center vents and warm air from the foot outlets.
When the temperature control dial is turned to
the maximum hot or cool position, the air
between the ventilators and the foot outlets is
the same temperature.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Turn the temperature control dial to the

desired position.

Heating and defogging:

This mode heats the interior and defogs the
windows.

4-16

Center display, heater, air conditioner, audio and phone systems

A/C (Air Conditioner) operation:

Push the A/C button to turn on or off the air
conditioner. When the air conditioner is on, the
A/C indicator light on the button illuminates.

Temperature control:

Turn the temperature control dial to set the
desired temperature. Turn the dial between the
middle and the right position (in red) to select
the hot temperature. Turn the dial between the
middle and the left position (in blue) to select the
cool temperature.

Heater operation

Heating:

This mode is used to direct heated air to the foot
outlets.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Turn the temperature control dial to the

desired position between the middle and the
hot (right) position.

Ventilation:

This mode directs outside air to the side and
center ventilators.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

Defrosting or defogging:

This mode directs the air to the defroster outlets
to defrost/defog the windows.

1. Turn the air flow control dial to the

position.

2. Turn the fan speed control

dial to the

desired position.

3. Turn the temperature control dial to the

desired position between the middle and the
hot (right) position.

. To remove frost from the outside surface of

the windshield quickly, turn the temperature
control dial to the maximum hot position and
the fan speed control

dial to maximum

(IIII) position.

. When the

position is selected, the air

conditioner will automatically turn on. This

will dehumidify the air and help to defog the
windows. The A/C indicator light will illumi-
nate when the air conditioner automatically
turns on. The air conditioner and A/C
indicator light will remain on in all flow
control modes until the A/C button is
pressed or the fan control dial is turned to
off.

Bi-level heating:

This mode directs cool air from the side and
center vents and warm air from the foot outlets.
When the temperature control dial is turned to
the maximum hot or cool position, the air
between the ventilators and the foot outlets is
the same temperature.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Turn the temperature control dial to the

desired position.

Heating and defogging:

This mode heats the interior and defogs the
windows.

1. Turn the air flow control dial to the

position.

2. Turn the fan speed control

dial to the

desired position.

3. Turn the temperature control dial to the

desired position.

When the

position is selected, the air

conditioner will automatically turn on. This will
dehumidify the air and help to defog the
windows. The A/C indicator light will illuminate
when the air conditioner automatically turns on.
The air conditioner and A/C indicator light will
remain on in all flow control modes until the A/C
button is pressed or the fan control dial is turned
to off.

Air conditioner operation

The air conditioner system should be operated
for approximately 10 minutes at least once a
month. This helps prevent damage to the air
conditioner system due to the lack of lubrication.

Cooling:

This mode is used to cool and dehumidify the air.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Push the A/C button on. (The A/C indicator

light will illuminate.)

5. Turn the temperature control dial to the

desired position between the middle and the
cool (left) position.

. For quick cooling when the outside tem-

perature is high, push the air recirculation

button to switch to the air recirculation

mode. (The indicator light turns on.) Be sure
to push the air recirculation button to the
OFF position for normal cooling.

. A visible mist may be seen coming from the

ventilators in hot, humid conditions as the air
is cooled rapidly. This does not indicate a
malfunction.

Dehumidified heating:

This mode is used to heat and dehumidify the
air.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Push the A/C button on. (The A/C indicator

light will illuminate.)

5. Turn the temperature control dial to the

desired position between the middle and the
hot (right) position.

Dehumidified defogging:

This mode is used to defog the windows and
dehumidify the air.

1. Turn the air flow control dial to the

position.

2. Turn the fan speed control

dial to the

desired position.

3. Turn the temperature control dial to the

desired position.

When the

position is selected, the air

conditioner will automatically turn on. This will
dehumidify the air and help to defog the
windows. The A/C indicator light will illuminate
when the air conditioner automatically turns on.
The air conditioner and A/C indicator light will
remain on in all flow control modes until the A/C
button is pressed or the fan control dial is turned
to off.

Center display, heater, air conditioner, audio and phone systems

4-17

1. Turn the air flow control dial to the

position.

2. Turn the fan speed control

dial to the

desired position.

3. Turn the temperature control dial to the

desired position.

When the

position is selected, the air

conditioner will automatically turn on. This will
dehumidify the air and help to defog the
windows. The A/C indicator light will illuminate
when the air conditioner automatically turns on.
The air conditioner and A/C indicator light will
remain on in all flow control modes until the A/C
button is pressed or the fan control dial is turned
to off.

Air conditioner operation

The air conditioner system should be operated
for approximately 10 minutes at least once a
month. This helps prevent damage to the air
conditioner system due to the lack of lubrication.

Cooling:

This mode is used to cool and dehumidify the air.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Push the A/C button on. (The A/C indicator

light will illuminate.)

5. Turn the temperature control dial to the

desired position between the middle and the
cool (left) position.

. For quick cooling when the outside tem-

perature is high, push the air recirculation

button to switch to the air recirculation

mode. (The indicator light turns on.) Be sure
to push the air recirculation button to the
OFF position for normal cooling.

. A visible mist may be seen coming from the

ventilators in hot, humid conditions as the air
is cooled rapidly. This does not indicate a
malfunction.

Dehumidified heating:

This mode is used to heat and dehumidify the
air.

1. Push the air recirculation

button to

switch to the outside air circulation mode.
(The indicator light turns off.)

2. Turn the air flow control dial to the

position.

3. Turn the fan speed control

dial to the

desired position.

4. Push the A/C button on. (The A/C indicator

light will illuminate.)

5. Turn the temperature control dial to the

desired position between the middle and the
hot (right) position.

Dehumidified defogging:

This mode is used to defog the windows and
dehumidify the air.

1. Turn the air flow control dial to the

position.

2. Turn the fan speed control

dial to the

desired position.

3. Turn the temperature control dial to the

desired position.

When the

position is selected, the air

conditioner will automatically turn on. This will
dehumidify the air and help to defog the
windows. The A/C indicator light will illuminate
when the air conditioner automatically turns on.
The air conditioner and A/C indicator light will
remain on in all flow control modes until the A/C
button is pressed or the fan control dial is turned
to off.

Center display, heater, air conditioner, audio and phone systems

4-17

4-18

Center display, heater, air conditioner, audio and phone systems

SAA2346

1

Front defroster

button

2

Display

3

Rear window defroster

button (See “Rear

window defroster switch” (P.2-24).)

4

AUTO button

5

Temperature control

,

button

6

Fan speed control

,

button

7

OFF button

8

MODE button

9

Air recirculation

button

10

Outside air circulation

button

11

A/C (Air Conditioner) button

AUTOMATIC AIR CONDITIONER

Automatic operation (AUTO)

The AUTO mode may be used year-round as the
system automatically controls constant tempera-
ture, air flow distribution and fan speed.

To turn off the heater and air conditioner, push
the OFF button.

Cooling and dehumidified heating:

1. Push the AUTO button. (The AUTO indicator

will be displayed.)

2. If the A/C indicator light does not illuminate,

push the A/C button. (The A/C indicator
light will illuminate.)

3. Push the temperature control

,

button to set the desired temperature. The
temperature range is between 60

8F (188C)

and 90

8F (328C).

4. To set the automatic control mode, perform

one of the following operations.

.

When the outside air circulation mode is

on, push and hold the outside air
circulation

button for more than 1.5

seconds.

.

When the air recirculation mode is on,

push and hold the air recirculation
button for more than 1.5 seconds.

When setting the automatic control mode,
both indicator lights will blink twice indicat-
ing that the system is in the automatic
control mode.

A visible mist may be seen coming from the
ventilators in hot, humid conditions as the air is
cooled rapidly. This does not indicate a mal-
function.

Heating (A/C off):

1. Push the AUTO button. (The AUTO indicator

will be displayed.)

2. If the A/C indicator light illuminates, push the

A/C button. (The A/C indicator light will turn
off.)

4-18

Center display, heater, air conditioner, audio and phone systems

SAA2346

1

Front defroster

button

2

Display

3

Rear window defroster

button (See “Rear

window defroster switch” (P.2-24).)

4

AUTO button

5

Temperature control

,

button

6

Fan speed control

,

button

7

OFF button

8

MODE button

9

Air recirculation

button

10

Outside air circulation

button

11

A/C (Air Conditioner) button

AUTOMATIC AIR CONDITIONER

Automatic operation (AUTO)

The AUTO mode may be used year-round as the
system automatically controls constant tempera-
ture, air flow distribution and fan speed.

To turn off the heater and air conditioner, push
the OFF button.

Cooling and dehumidified heating:

1. Push the AUTO button. (The AUTO indicator

will be displayed.)

2. If the A/C indicator light does not illuminate,

push the A/C button. (The A/C indicator
light will illuminate.)

3. Push the temperature control

,

button to set the desired temperature. The
temperature range is between 60

8F (188C)

and 90

8F (328C).

4. To set the automatic control mode, perform

one of the following operations.

.

When the outside air circulation mode is

on, push and hold the outside air
circulation

button for more than 1.5

seconds.

.

When the air recirculation mode is on,

push and hold the air recirculation
button for more than 1.5 seconds.

When setting the automatic control mode,
both indicator lights will blink twice indicat-
ing that the system is in the automatic
control mode.

A visible mist may be seen coming from the
ventilators in hot, humid conditions as the air is
cooled rapidly. This does not indicate a mal-
function.

Heating (A/C off):

1. Push the AUTO button. (The AUTO indicator

will be displayed.)

2. If the A/C indicator light illuminates, push the

A/C button. (The A/C indicator light will turn
off.)

3. Push the temperature control

,

button to set the desired temperature. The
temperature range is between 60

8F (188C)

and 90

8F (328C).

.

Do not set the temperature lower than the

outside air temperature. Doing so may
cause the temperature to not be con-
trolled properly.

.

If the windows fog up, use dehumidified

heating instead of the A/C off heating.

Dehumidified defrosting/defogging:

1. Push the front defroster

button. (The

indicator light will illuminate.)

2. Turn the temperature control

,

button to set the desired temperature.

.

To remove moisture or fog on the front

window quickly, set the temperature to
the high temperature and the fan speed
to their maximum level.

.

After the windshield is cleared, push the

front defroster

button again. (The

indicator light will turn off.)

.

When the front defroster

button is

pushed, the air conditioner will automa-
tically turn on to defog the windshield.
The outside air circulation mode will be
selected to improve the defogging per-
formance.

Manual operation

The manual mode can be used to control the
heater and air conditioner to your desired
settings.

To turn off the heater and air conditioner, push
the OFF button.

Fan speed control:

Turn the fan speed control

,

dial to

adjust the fan speed.

Air flow control:

Push the MODE button to change the air flow
mode.

—

Air flows from the center and side
ventilators.

—

Air flows from the center and side
ventilators and foot outlets.

—

Air flows mainly from the foot outlets.

—

Air flows from the defroster outlets and
foot outlets.

Temperature control:

Push the temperature control

,

button

to set the desired temperature.

The temperature range is between 60

8F (188C)

and 90

8F (328C).

Air recirculation:

Push the air recirculation

button to change

the air circulation mode. When the indicator light

illuminates, the flowing air is recirculated inside
the vehicle.

Outside air circulation:

Push the outside air circulation

button to

change the air circulation mode. When the
indicator light illuminates, the flowing air is
drawn from outside the vehicle.

Automatic air intake control:

To set the automatic control mode, perform one
of the following operations.
. When the outside air circulation mode is on,

push and hold the outside air circulation

button for more than 1.5 seconds.

. When the air recirculation mode is on, push

and hold the air recirculation

button for

more than 1.5 seconds.

When setting the automatic control mode, both
indicator lights will blink twice indicating that the
system is in the automatic control mode.

Center display, heater, air conditioner, audio and phone systems

4-19

3. Push the temperature control

,

button to set the desired temperature. The
temperature range is between 60

8F (188C)

and 90

8F (328C).

.

Do not set the temperature lower than the

outside air temperature. Doing so may
cause the temperature to not be con-
trolled properly.

.

If the windows fog up, use dehumidified

heating instead of the A/C off heating.

Dehumidified defrosting/defogging:

1. Push the front defroster

button. (The

indicator light will illuminate.)

2. Turn the temperature control

,

button to set the desired temperature.

.

To remove moisture or fog on the front

window quickly, set the temperature to
the high temperature and the fan speed
to their maximum level.

.

After the windshield is cleared, push the

front defroster

button again. (The

indicator light will turn off.)

.

When the front defroster

button is

pushed, the air conditioner will automa-
tically turn on to defog the windshield.
The outside air circulation mode will be
selected to improve the defogging per-
formance.

Manual operation

The manual mode can be used to control the
heater and air conditioner to your desired
settings.

To turn off the heater and air conditioner, push
the OFF button.

Fan speed control:

Turn the fan speed control

,

dial to

adjust the fan speed.

Air flow control:

Push the MODE button to change the air flow
mode.

—

Air flows from the center and side
ventilators.

—

Air flows from the center and side
ventilators and foot outlets.

—

Air flows mainly from the foot outlets.

—

Air flows from the defroster outlets and
foot outlets.

Temperature control:

Push the temperature control

,

button

to set the desired temperature.

The temperature range is between 60

8F (188C)

and 90

8F (328C).

Air recirculation:

Push the air recirculation

button to change

the air circulation mode. When the indicator light

illuminates, the flowing air is recirculated inside
the vehicle.

Outside air circulation:

Push the outside air circulation

button to

change the air circulation mode. When the
indicator light illuminates, the flowing air is
drawn from outside the vehicle.

Automatic air intake control:

To set the automatic control mode, perform one
of the following operations.
. When the outside air circulation mode is on,

push and hold the outside air circulation

button for more than 1.5 seconds.

. When the air recirculation mode is on, push

and hold the air recirculation

button for

more than 1.5 seconds.

When setting the automatic control mode, both
indicator lights will blink twice indicating that the
system is in the automatic control mode.

Center display, heater, air conditioner, audio and phone systems

4-19

4-20

Center display, heater, air conditioner, audio and phone systems

SAA2368

SAA2369

OPERATING TIPS (for automatic air
conditioner)

. When the engine coolant temperature and

outside air temperature are low, the air flow
from the foot outlets may not operate. This is
not a malfunction. After the coolant tem-
perature warms up, air will flow normally
from the foot outlets.

. The automatic air conditioner is equipped

with sensors as illustrated. The sensors

*

A

and

*

B

on the instrument panel help

maintain a constant temperature. Do not
put anything on or around these sensors.

IN-CABIN MICROFILTER

The air conditioning system is equipped with an
in-cabin microfilter which collects dirt, pollen,
dust, etc. To make sure the air conditioner heats,
defogs, and ventilates efficiently, replace the
filter according to the specified maintenance log
shown in the NISSAN Service and Maintenance
Guide. To replace the filter, contact a NISSAN
dealer.

The filter should be replaced if the air flow
decreases significantly or if windows fog
up easily when operating the heater or air
conditioning system.

SERVICING AIR CONDITIONER

The air conditioner system in your NISSAN is
charged with a refrigerant designed with the
environment in mind. This refrigerant will not
harm the earth’s ozone layer. Special char-
ging equipment and lubricant are required when
servicing your NISSAN air conditioner. Using
improper refrigerants or lubricants will cause
severe damage to your air conditioner system.
(See “Capacities and recommended fuel/lubri-
cants” (P.9-2) for air conditioner system refrig-
erant and lubricant recommendations.)

A NISSAN dealer will be able to service your
environmentally friendly air conditioner system.

WARNING

The system contains refrigerant under
high pressure. To avoid personal injury,
any air conditioner service should be
done only by an experienced technician
with the proper equipment.

4-20

Center display, heater, air conditioner, audio and phone systems

SAA2368

SAA2369

OPERATING TIPS (for automatic air
conditioner)

. When the engine coolant temperature and

outside air temperature are low, the air flow
from the foot outlets may not operate. This is
not a malfunction. After the coolant tem-
perature warms up, air will flow normally
from the foot outlets.

. The automatic air conditioner is equipped

with sensors as illustrated. The sensors

*

A

and

*

B

on the instrument panel help

maintain a constant temperature. Do not
put anything on or around these sensors.

IN-CABIN MICROFILTER

The air conditioning system is equipped with an
in-cabin microfilter which collects dirt, pollen,
dust, etc. To make sure the air conditioner heats,
defogs, and ventilates efficiently, replace the
filter according to the specified maintenance log
shown in the NISSAN Service and Maintenance
Guide. To replace the filter, contact a NISSAN
dealer.

The filter should be replaced if the air flow
decreases significantly or if windows fog
up easily when operating the heater or air
conditioning system.

SERVICING AIR CONDITIONER

The air conditioner system in your NISSAN is
charged with a refrigerant designed with the
environment in mind. This refrigerant will not
harm the earth’s ozone layer. Special char-
ging equipment and lubricant are required when
servicing your NISSAN air conditioner. Using
improper refrigerants or lubricants will cause
severe damage to your air conditioner system.
(See “Capacities and recommended fuel/lubri-
cants” (P.9-2) for air conditioner system refrig-
erant and lubricant recommendations.)

A NISSAN dealer will be able to service your
environmentally friendly air conditioner system.

WARNING

The system contains refrigerant under
high pressure. To avoid personal injury,
any air conditioner service should be
done only by an experienced technician
with the proper equipment.

AUDIO OPERATION PRECAUTIONS

Radio

Place the ignition switch in the ACC or ON
position and push the PWR (power/VOL (vo-
lume) control to turn on the radio. If you listen to
the radio with the engine not running, the ignition
switch should be placed in the ACC position.

Radio reception is affected by station signal
strength, distance from radio transmitter, build-
ings, bridges, mountains and other external
influences. Intermittent changes in reception
quality normally are caused by these external
influences.

Using a cellular phone in or near the
vehicle may influence radio reception
quality.

Radio reception:

Your NISSAN radio system is equipped with
state-of-the-art electronic circuits to enhance
radio reception. These circuits are designed to
extend reception range, and to enhance the
quality of that reception.

However there are some general characteristics
of both FM and AM radio signals that can affect
radio reception quality in a moving vehicle, even
when the finest equipment is used. These
characteristics are completely normal in a given
reception area, and do not indicate any mal-

function in your NISSAN radio system.

Reception conditions will constantly change
because of vehicle movement. Buildings, terrain,
signal distance and interference from other
vehicles can work against ideal reception.
Described below are some of the factors that
can affect your radio reception.

Some cellular phones or other devices may
cause interference or a buzzing noise to come
from the audio system speakers. Storing the
device in a different location may reduce or
eliminate the noise.

SAA0306

FM radio reception:

Range: FM range is normally limited to 25 to 30
miles (40 to 48 km), with monaural (single
channel) FM having slightly more range than
stereo FM. External influences may sometimes
interfere with FM station reception even if the
FM station is within 25 miles (40 km). The
strength of the FM signal is directly related to the
distance between the transmitter and receiver.
FM signals follow a line-of-sight path, exhibiting
many of the same characteristics as light. For
example they will reflect off objects.

Fade and drift: As your vehicle moves away from
a station transmitter, the signals will tend to fade
and/or drift.

Center display, heater, air conditioner, audio and phone systems

4-21

AUDIO SYSTEM

AUDIO OPERATION PRECAUTIONS

Radio

Place the ignition switch in the ACC or ON
position and push the PWR (power/VOL (vo-
lume) control to turn on the radio. If you listen to
the radio with the engine not running, the ignition
switch should be placed in the ACC position.

Radio reception is affected by station signal
strength, distance from radio transmitter, build-
ings, bridges, mountains and other external
influences. Intermittent changes in reception
quality normally are caused by these external
influences.

Using a cellular phone in or near the
vehicle may influence radio reception
quality.

Radio reception:

Your NISSAN radio system is equipped with
state-of-the-art electronic circuits to enhance
radio reception. These circuits are designed to
extend reception range, and to enhance the
quality of that reception.

However there are some general characteristics
of both FM and AM radio signals that can affect
radio reception quality in a moving vehicle, even
when the finest equipment is used. These
characteristics are completely normal in a given
reception area, and do not indicate any mal-

function in your NISSAN radio system.

Reception conditions will constantly change
because of vehicle movement. Buildings, terrain,
signal distance and interference from other
vehicles can work against ideal reception.
Described below are some of the factors that
can affect your radio reception.

Some cellular phones or other devices may
cause interference or a buzzing noise to come
from the audio system speakers. Storing the
device in a different location may reduce or
eliminate the noise.

SAA0306

FM radio reception:

Range: FM range is normally limited to 25 to 30
miles (40 to 48 km), with monaural (single
channel) FM having slightly more range than
stereo FM. External influences may sometimes
interfere with FM station reception even if the
FM station is within 25 miles (40 km). The
strength of the FM signal is directly related to the
distance between the transmitter and receiver.
FM signals follow a line-of-sight path, exhibiting
many of the same characteristics as light. For
example they will reflect off objects.

Fade and drift: As your vehicle moves away from
a station transmitter, the signals will tend to fade
and/or drift.

Center display, heater, air conditioner, audio and phone systems

4-21

AUDIO SYSTEM

4-22

Center display, heater, air conditioner, audio and phone systems

Static and flutter: During signal interference from
buildings, large hills or due to antenna position,
usually in conjunction with increased distance
from the station transmitter, static or flutter can
be heard. This can be reduced by lowering the
treble setting to reduce the treble response.

Multipath reception: Because of the reflective
characteristics of FM signals, direct and re-
flected signals reach the receiver at the same
time. The signals may cancel each other,
resulting in momentary flutter or loss of sound.

AM radio reception:

AM signals, because of their low frequency, can
bend around objects and skip along the ground.
In addition, the signals can be bounced off the
ionosphere and bent back to earth. Because of
these characteristics. AM signals are also
subject to interference as they travel from
transmitter to receiver.

Fading: Occurs while the vehicle is passing
through freeway underpasses or in areas with
many tall buildings. It can also occur for several
seconds during ionospheric turbulence even in
areas where no obstacles exist.

Static: Caused by thunderstorms, electrical
power lines, electric signs and even traffic lights.

Satellite radio reception (if so equipped):

When the satellite radio is first installed or the
battery has been replaced, the satellite radio
may not work properly. This is not a malfunction.
Wait more than 10 minutes with the satellite
radio ON and the vehicle away from any metal or
large buildings for the satellite radio to receive all
of the necessary data.

The satellite radio mode requires an active
SiriusXM Satellite Radio subscription. The sa-
tellite radio is not available in Alaska, Hawaii and
Guam.

Satellite radio performance may be affected if
cargo carried on the roof blocks the satellite
radio signal.

If possible, do not put cargo near the satellite
antenna.

A buildup of ice on the satellite radio antenna
can affect satellite radio performance. Remove
the ice to restore satellite radio reception.

SAA0480

Compact Disc (CD) player

. Do not force a compact disc into the CD

insert slot. This could damage the CD
and/or CD player.

. During cold weather or rainy days, the

player may malfunction due to the
humidity. If this occurs, remove the CD

4-22

Center display, heater, air conditioner, audio and phone systems

Static and flutter: During signal interference from
buildings, large hills or due to antenna position,
usually in conjunction with increased distance
from the station transmitter, static or flutter can
be heard. This can be reduced by lowering the
treble setting to reduce the treble response.

Multipath reception: Because of the reflective
characteristics of FM signals, direct and re-
flected signals reach the receiver at the same
time. The signals may cancel each other,
resulting in momentary flutter or loss of sound.

AM radio reception:

AM signals, because of their low frequency, can
bend around objects and skip along the ground.
In addition, the signals can be bounced off the
ionosphere and bent back to earth. Because of
these characteristics. AM signals are also
subject to interference as they travel from
transmitter to receiver.

Fading: Occurs while the vehicle is passing
through freeway underpasses or in areas with
many tall buildings. It can also occur for several
seconds during ionospheric turbulence even in
areas where no obstacles exist.

Static: Caused by thunderstorms, electrical
power lines, electric signs and even traffic lights.

Satellite radio reception (if so equipped):

When the satellite radio is first installed or the
battery has been replaced, the satellite radio
may not work properly. This is not a malfunction.
Wait more than 10 minutes with the satellite
radio ON and the vehicle away from any metal or
large buildings for the satellite radio to receive all
of the necessary data.

The satellite radio mode requires an active
SiriusXM Satellite Radio subscription. The sa-
tellite radio is not available in Alaska, Hawaii and
Guam.

Satellite radio performance may be affected if
cargo carried on the roof blocks the satellite
radio signal.

If possible, do not put cargo near the satellite
antenna.

A buildup of ice on the satellite radio antenna
can affect satellite radio performance. Remove
the ice to restore satellite radio reception.

SAA0480

Compact Disc (CD) player

. Do not force a compact disc into the CD

insert slot. This could damage the CD
and/or CD player.

. During cold weather or rainy days, the

player may malfunction due to the
humidity. If this occurs, remove the CD

and dehumidify or ventilate the player
completely.

. The player may skip while driving on

rough roads.

. The CD player sometimes cannot func-

tion when the passenger compartment
temperature is extremely high. De-
crease the temperature before use.

. Only use high quality 4.7 in (12 cm)

round discs that have the “COMPACT
disc DIGITAL AUDIO” logo on the disc
or packaging.

. Do not expose the CD to direct sun-

light.

. CDs that are of poor quality, dirty,

scratched, covered with fingerprints,
or that have pin holes may not work
properly.

. The following CDs may not work prop-

erly:

— Copy control compact discs (CCCD)
— Recordable compact discs (CD-R)
— Rewritable compact discs (CD-RW)

. Do not use the following CDs as they

may cause the CD player to malfunc-
tion.

— 3.1 in (8 cm) discs

— CDs that are not round
— CDs with a paper label
— CDs that are warped, scratched, or

have abnormal edges

. This audio system can only play pre-

recorded CDs. It has no capabilities to
record or burn CDs.

. If the CD cannot be played, one of the

following messages will be displayed.

Check Disc:

— Confirm that the CD is inserted

correctly (the label side is facing
up, etc.).

— Confirm that the CD is not bent or

warped and it is free of scratches.

Push Eject:

This is an error due to the temperature
inside the player is too high. Remove
the CD by pushing the EJECT button,
and after a short time reinsert the CD.
The CD can be played when the tem-
perature of the player returns to nor-
mal.

Unplayable Track:

The file is unplayable in this audio
system (only MP3 or WMA CD).

Interface System for iPod

®

(if so

equipped)

. Some characters used in other languages

(Chinese, Japanese, etc.) are not displayed
properly on the vehicle audio display. We
recommend using English language char-
acters with an iPod

®

.

. Large video podcast files cause slow

responses in the iPod

®

. The vehicle audio

display may momentarily black out, but it will
soon recover.

. If the iPod

®

automatically selects large video

podcast files while in the shuffle mode, the
vehicle audio display may momentarily black
out, but it will soon recover.

. Improperly plugging in the iPod

®

may cause

a checkmark to be displayed on and off
(flickering). Always make sure that the iPod

®

is connected properly.

. The iPod nano

®

(2nd Generation) will

continue to fast forward or rewind if it is
disconnected during a seek operation.

. An incorrect song title may appear when the

Play Mode is changed while using the iPod
nano

®

(2nd Generation).

. Audiobooks may not play in the same order

as they appear on the iPod

®

.

Center display, heater, air conditioner, audio and phone systems

4-23

and dehumidify or ventilate the player
completely.

. The player may skip while driving on

rough roads.

. The CD player sometimes cannot func-

tion when the passenger compartment
temperature is extremely high. De-
crease the temperature before use.

. Only use high quality 4.7 in (12 cm)

round discs that have the “COMPACT
disc DIGITAL AUDIO” logo on the disc
or packaging.

. Do not expose the CD to direct sun-

light.

. CDs that are of poor quality, dirty,

scratched, covered with fingerprints,
or that have pin holes may not work
properly.

. The following CDs may not work prop-

erly:

— Copy control compact discs (CCCD)
— Recordable compact discs (CD-R)
— Rewritable compact discs (CD-RW)

. Do not use the following CDs as they

may cause the CD player to malfunc-
tion.

— 3.1 in (8 cm) discs

— CDs that are not round
— CDs with a paper label
— CDs that are warped, scratched, or

have abnormal edges

. This audio system can only play pre-

recorded CDs. It has no capabilities to
record or burn CDs.

. If the CD cannot be played, one of the

following messages will be displayed.

Check Disc:

— Confirm that the CD is inserted

correctly (the label side is facing
up, etc.).

— Confirm that the CD is not bent or

warped and it is free of scratches.

Push Eject:

This is an error due to the temperature
inside the player is too high. Remove
the CD by pushing the EJECT button,
and after a short time reinsert the CD.
The CD can be played when the tem-
perature of the player returns to nor-
mal.

Unplayable Track:

The file is unplayable in this audio
system (only MP3 or WMA CD).

Interface System for iPod

®

(if so

equipped)

. Some characters used in other languages

(Chinese, Japanese, etc.) are not displayed
properly on the vehicle audio display. We
recommend using English language char-
acters with an iPod

®

.

. Large video podcast files cause slow

responses in the iPod

®

. The vehicle audio

display may momentarily black out, but it will
soon recover.

. If the iPod

®

automatically selects large video

podcast files while in the shuffle mode, the
vehicle audio display may momentarily black
out, but it will soon recover.

. Improperly plugging in the iPod

®

may cause

a checkmark to be displayed on and off
(flickering). Always make sure that the iPod

®

is connected properly.

. The iPod nano

®

(2nd Generation) will

continue to fast forward or rewind if it is
disconnected during a seek operation.

. An incorrect song title may appear when the

Play Mode is changed while using the iPod
nano

®

(2nd Generation).

. Audiobooks may not play in the same order

as they appear on the iPod

®

.

Center display, heater, air conditioner, audio and phone systems

4-23
