Nissan Altima (2018 year). Instruction - part 8

If the no start condition re-occurs, NISSAN
recommends placing the registered key on
a separate key ring to avoid interference
from other devices.

FCC Notice:

For USA:

This device complies with part 15 of the
FCC Rules. Operation is subject to the fol-
lowing two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any interfer-
ence received, including interference
that may cause undesired operation.

NOTE:

Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s author-
ity to operate the equipment.

For Canada:

This

device

complies

with

Industry

Canada licence-exempt RSS standard(s).
Operation is subject to the following two
conditions: (1) this device may not cause
interference, and (2) this device must ac-
cept any interference, including interfer-
ence that may cause undesired opera-
tion of the device.

Security indicator light

The security indicator light blinks whenever
the ignition switch is placed in the OFF,
LOCK or ACC position.

This function indicates the NISSAN Vehicle
Immobilizer System is operational.

If the NISSAN Vehicle Immobilizer System is
malfunctioning, the light will remain on
while the ignition switch is placed in the ON
position.

If the light still remains on and/or the
engine will not start, seek service for the
NISSAN Vehicle Immobilizer System ser-
vice as soon as possible. Please bring all
registered keys that you have. It is rec-
ommended that you visit a NISSAN
dealer for this service.

LIC0474

Instruments and controls

2-33

SWITCH OPERATION

WARNING

In freezing temperatures the washer
solution may freeze on the windshield
and obscure your vision which may lead
to an accident. Warm the windshield
with the defroster before you wash the
windshield.

CAUTION

∙ Do not operate the washer continu-

ously for more than 30 seconds.

∙ Do not operate the washer if the

windshield-washer fluid reservoir is
empty.

∙ Do not fill the windshield-washer fluid

reservoir

with

windshield-washer

fluid concentrates at full strength.
Some

methyl

alcohol

based

windshield-washer

fluid

concen-

trates may permanently stain the
grille

if

spilled

while

filling

the

windshield-washer fluid reservoir.

∙ Pre-mix windshield-washer fluid con-

centrates with water to the manufac-
turer’s recommended levels before
pouring the fluid into the windshield-
washer fluid reservoir. Do not use the
windshield-washer fluid reservoir to
mix the windshield-washer fluid con-
centrate and water.

NOTE:

If the windshield wiper operation is in-
terrupted by snow or ice, the wiper may
stop moving to protect its motor. If this
occurs, turn the wiper switch to the OFF
position and remove the snow or ice that
is on and around the wiper arms. In ap-
proximately 1 minute, turn the switch on
again to operate the wiper.

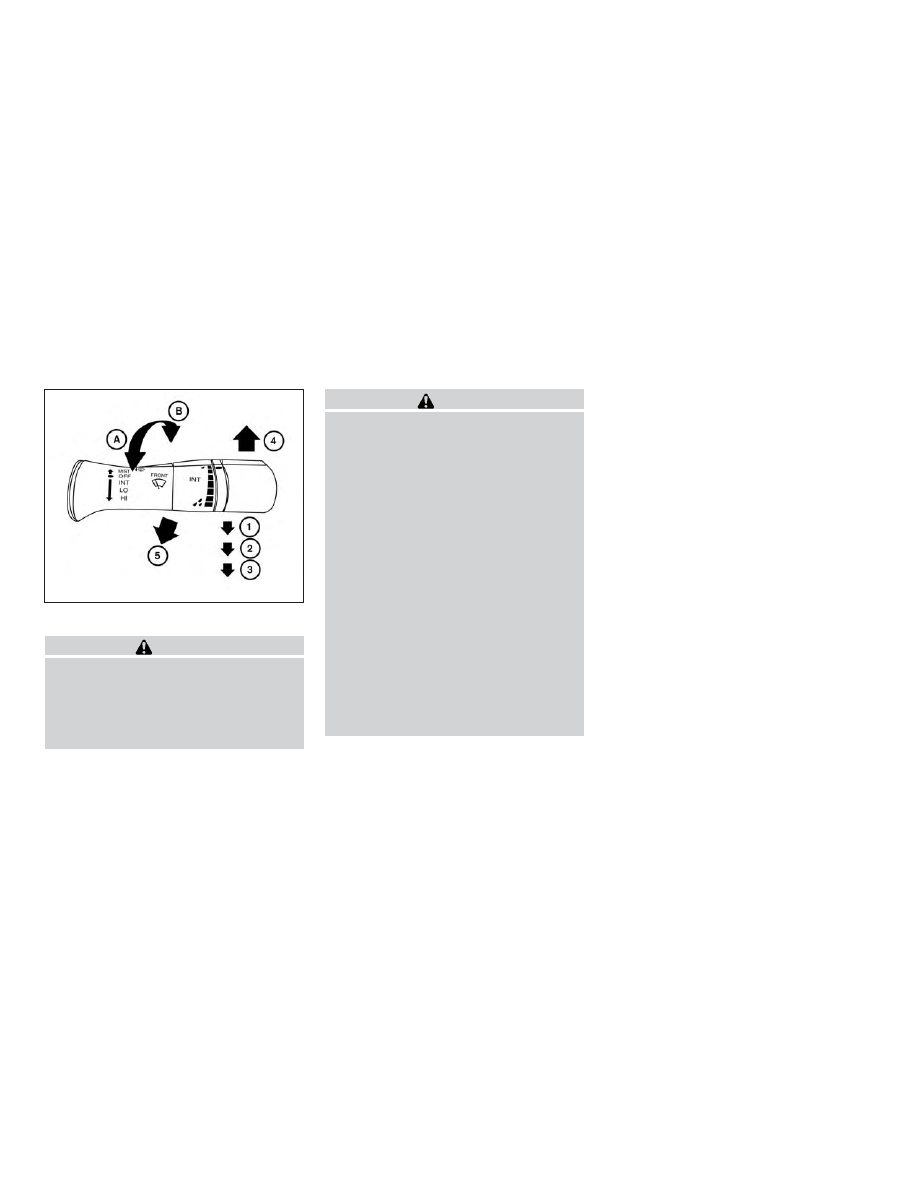

The windshield wiper and washer operates
when the ignition switch is placed in the ON
position.

Push the lever down to operate the wiper
at the following speed:

䊊

1

Intermittent (INT) — intermittent op-
eration can be adjusted by turning the
knob toward

䊊

A

(slower) or

䊊

B

(faster).

䊊

2

Low (LO) — continuous low speed op-
eration

䊊

3

High (HI) — continuous high speed op-
eration

Push the lever up

䊊

4

to have one sweep

operation (MIST) of the wiper.

Pull the lever toward you

䊊

5

to operate the

washer. The wiper will also operate several
times.

LIC2789

WIPER AND WASHER SWITCH

2-34

Instruments and controls

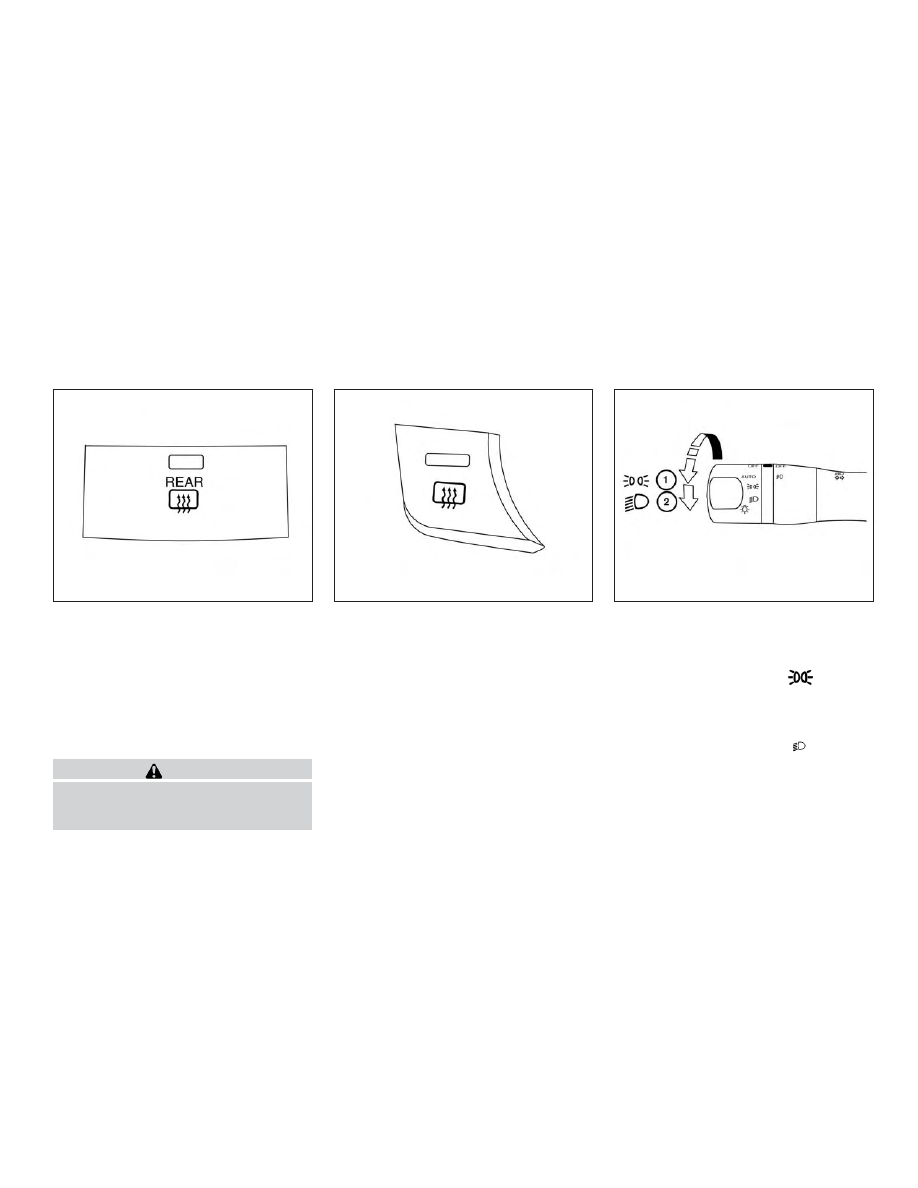

To defrost the rear window glass and out-
side mirrors (if so equipped), start the en-
gine and push the rear window defroster
switch on. The rear window defroster indi-
cator light on the switch comes on. Push
the switch again to turn the defroster off.

The rear window defroster automatically
turns off after approximately 15 minutes.

CAUTION

When cleaning the inner side of the rear
window, be careful not to scratch or
damage the rear window defroster.

NOTE:

The top and bottom few rows of wires on
the rear window are not part of the rear
window defroster system. These wires
make up the antenna for the audio sys-
tem.

HEADLIGHT CONTROL SWITCH

Lighting

䊊

1

Rotate the switch to the

position,

and the front parking, tail, license plate,
and instrument panel lights will come
on.

䊊

2

Rotate the switch to the

position,

and the headlights will come on and all
the other lights remain on.

Type A (if so equipped)

LIC2324

Type B (if so equipped)

LIC2325

Type A (if so equipped)

LIC3240

REAR WINDOW AND OUTSIDE
MIRROR (if so equipped)
DEFROSTER SWITCH

HEADLIGHT AND TURN SIGNAL
SWITCH

Instruments and controls

2-35

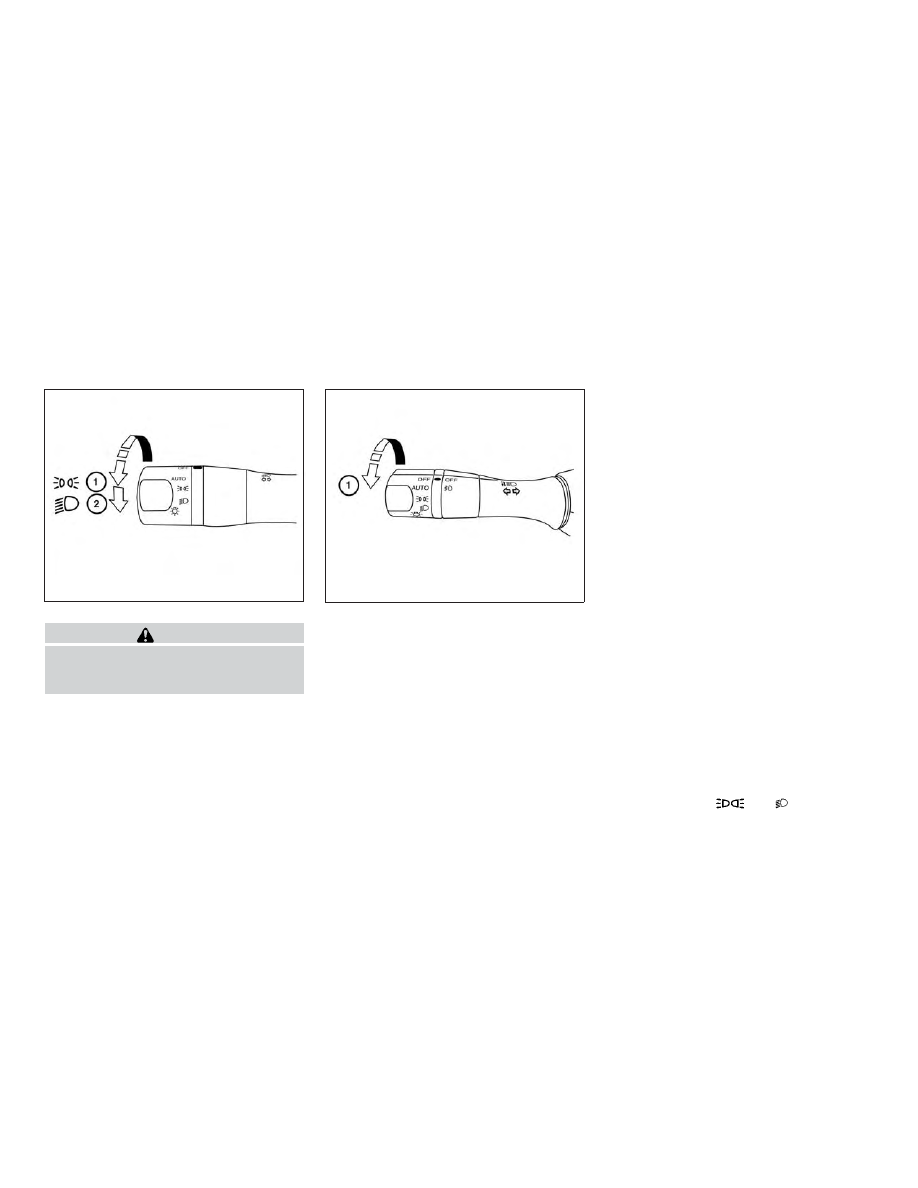

CAUTION

Use the headlights with the engine run-
ning to avoid discharging the vehicle
battery.

Autolight system

The autolight system allows the headlights
to be set so they turn on and off automati-
cally. The autolight system can:

∙ Turn on the headlights, front parking,

tail, license plate and instrument panel
lights automatically when it is dark.

∙ Turn off all the lights when it is light.

∙ Keep all the lights on for a period of time

after you place the ignition in the OFF
position and all doors are closed.

∙ Turn on the headlights if the windshield

wipers

make

multiple

continuous

passes within approximately one min-
ute of the first pass (if so equipped). The
headlights remain on until the wipers
are turned off for a short period of time.

NOTE:

Autolight activation sensitivity and the
time delay for autolight shutoff can be
adjusted. For additional information, re-
fer to “Vehicle information display” in
this section.

To turn on the autolight system:

1. Turn the headlight switch to the AUTO

position

䊊

1

.

2. Place the ignition in the ON position.

3. The autolight system automatically

turns the headlights on and off.

Initially, if the ignition switch is turned OFF
and a door is opened and left open, the
headlights remain ON for a period of time. If
another door is opened while the head-
lights are on, then the timer is reset.

To turn the autolight system off, turn the

switch to the OFF,

, or

position.

Type B (if so equipped)

LIC3241

LIC3188

2-36

Instruments and controls

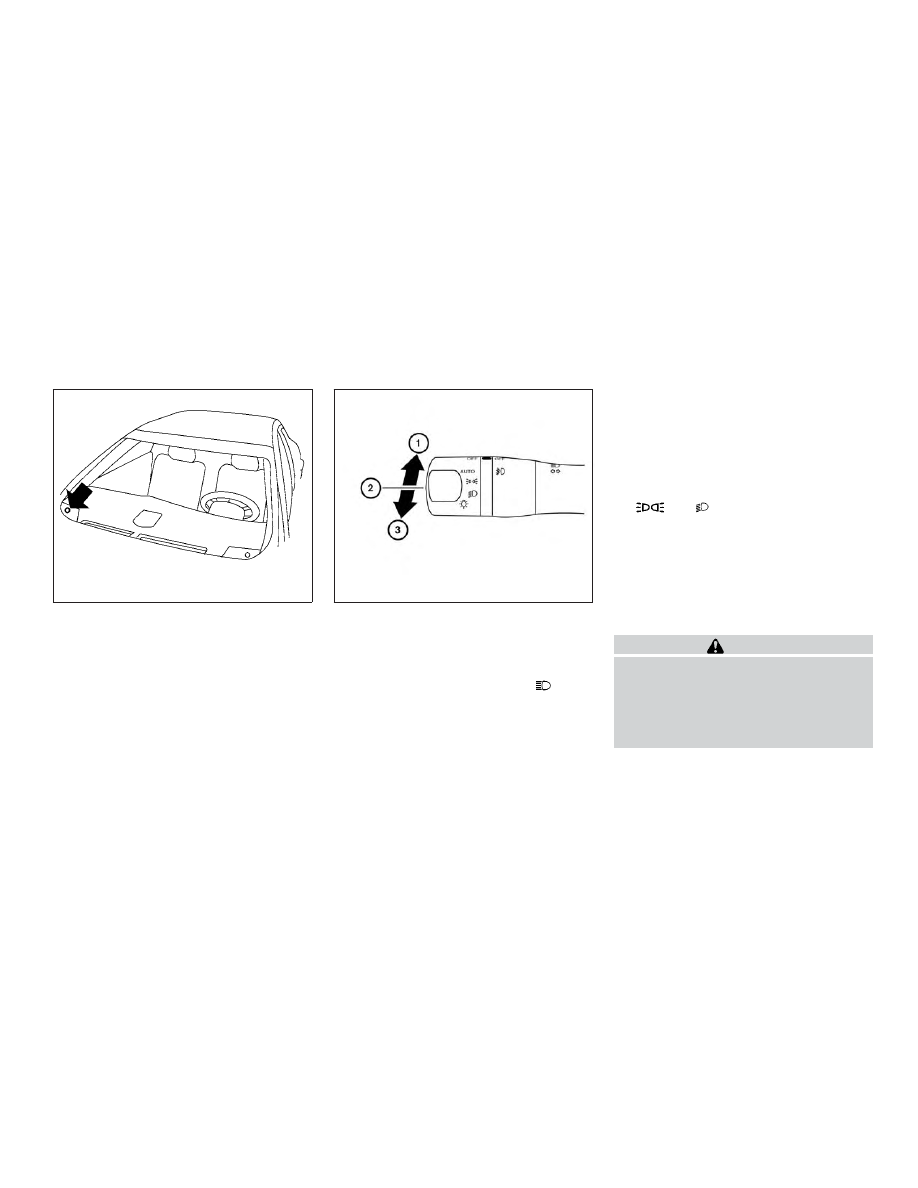

Be sure you do not put anything on top of
the autolight sensor located in the top side
of the instrument panel. The autolight sen-
sor controls the autolight; if it is covered,
the autolight sensor reacts as if it is dark
out and the headlights will illuminate. If this
occurs while parked with the engine off
and the key in the ON position, your vehi-
cle’s battery could become discharged.

Headlight beam select

䊊

1

To select the high beam function, en-
sure the low beams are engaged, and
push the lever forward. The high beam
lights come on and the blue

indi-

cator light illuminates.

䊊

2

Pull the lever back to return to the low
beam.

䊊

3

Pulling and releasing the lever flashes
the headlight high beams on and off.
The low beams need not be engaged
for this function.

Battery saver system

If the ignition switch is placed in the OFF
position while the headlight switch is in

the

or

position, the headlights

will turn off after a period of time.

NOTE:

The Battery Saver system may be dis-
abled. For additional information, refer
to “Vehicle information display” in this
section.

CAUTION

Even though the battery saver feature
automatically turns off the headlights
after a period of time, you should turn
the headlight switch to the OFF position
when the engine is not running to avoid
discharging the vehicle battery.

WHA1170

LIC3192

Instruments and controls

2-37

DAYTIME RUNNING LIGHTS (DRL)
SYSTEM (Type A) (if so equipped)

The Daytime Running Lights (DRL) portion
of the fog light assembly automatically illu-
minates when the engine is started with
the parking brake released. The DRL oper-
ate with the headlight switch in the OFF
position. Turn the headlight switch to
the

position for full illumination when

driving at night. (The DRL will turn off.)
If the parking brake is applied before the
engine is started, the DRL do not illuminate.
The DRL illuminate once the parking brake
is released. The DRL will remain on until the
ignition switch is placed in the OFF position.

It is necessary at dusk to turn the headlight
switch

ON

for

interior

controls

and

switches to illuminate, as those remain
OFF while the switch is in the OFF position.

WARNING

When the DRL system is active, tail
lights on your vehicle are not on. It is
necessary at dusk to turn on your head-
lights. Failure to do so could cause an
accident injuring yourself and others.

LED DAYTIME RUNNING LIGHTS
(DRL) SYSTEM (Type B) (if so
equipped)

The LED portion of the headlights auto-
matically illuminate at 100% intensity when
the engine is started and the parking brake
released. The LED Daytime Running Lights
(DRL) operate with the headlight switch in
the OFF position. When you turn the head-
light switch to the

position for full illu-

mination, the LED lights switch from LED
DRL to the park function.
If the parking brake is applied before the
engine is started, the LED DRL do not illumi-
nate. The LED DRL illuminate when the
parking brake is released. The LED DRL will
remain on until the ignition switch is placed
in the OFF position.

It is necessary at dusk to turn the headlight
switch

ON

for

interior

controls

and

switches to illuminate, as those remain
OFF while the switch is in the OFF position.

WARNING

When the LED DRL system is active, tail
lights on your vehicle are not on. It is
necessary at dusk to turn on your head-
lights. Failure to do so could cause an
accident injuring yourself and others.

2-38

Instruments and controls

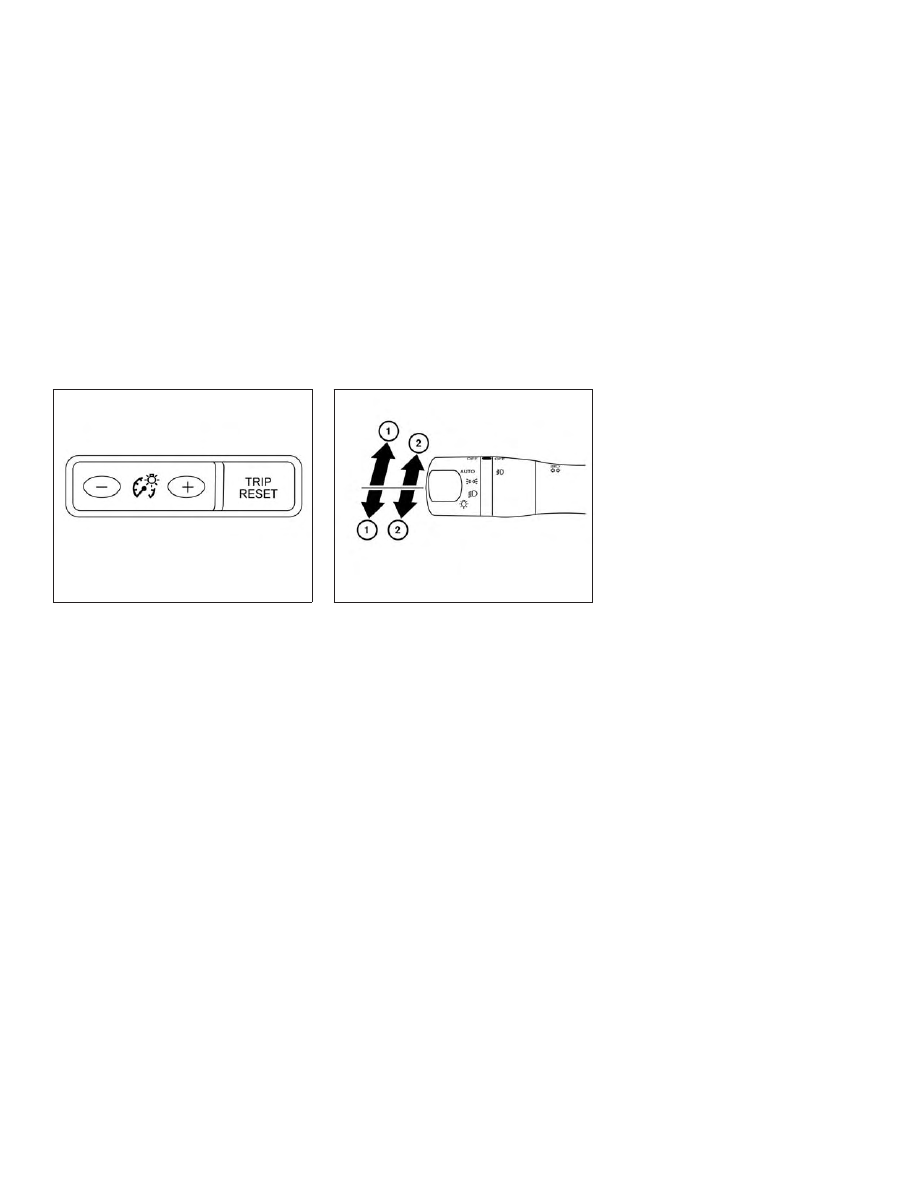

INSTRUMENT BRIGHTNESS
CONTROL

Press the “+” button to increase the bright-
ness of instrument panel lights.

Press the “-” button to decrease the bright-
ness of instrument panel lights.

TURN SIGNAL SWITCH

Turn signal

䊊

1

Move the lever up or down to signal the
turning direction. When the turn is
completed, the turn signal cancels au-
tomatically.

Lane change signal

䊊

2

Move the lever up or down until the
turn signal begins to flash, but the lever
does not latch, to signal a lane change.
Hold the lever until the lane change is
completed.

Move the lever up or down until the
turn signal begins to flash, but the lever
does not latch, and release the lever.
The turn signal will automatically flash
three times.

Choose the appropriate method to signal
a lane change based on road and traffic
conditions.

LIC3176

LIC3252

Instruments and controls

2-39

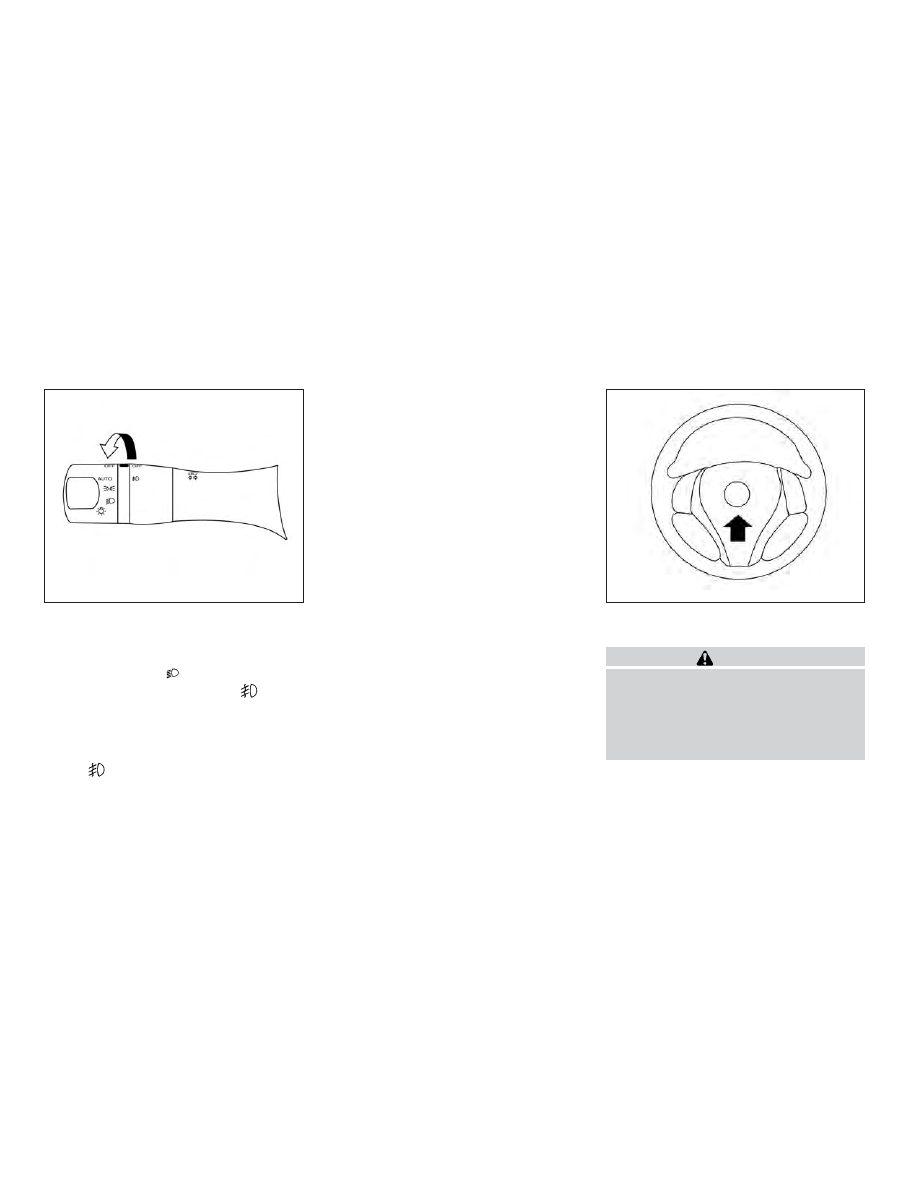

FOG LIGHT SWITCH (if so
equipped)

To turn the fog lights on, rotate the head-
light switch to the

position, then ro-

tate the fog light switch to the

posi-

tion.
To turn the fog lights on with the headlight
switch in the AUTO position, the headlights
must be on, then rotate the fog light switch
to the

position.

To turn the fog lights off, rotate the fog light
switch to the OFF position.

The headlights must be on and the low
beams selected for the fog lights to oper-
ate. The fog lights automatically turn off
when the high beam headlights are se-
lected.

To sound the horn, push near the horn icon
on the steering wheel.

WARNING

Do not disassemble the horn. Doing so
could affect proper operation of the
supplemental front air bag system.
Tampering with the supplemental front
air bag system may result in serious
personal injury.

LIC3256

LIC2319

HORN

2-40

Instruments and controls

WARNING

Do not use or allow occupants to use
the seat heater if you or the occupants
cannot monitor elevated seat tempera-
tures or have an inability to feel pain in
body parts that contact the seat. Use of
the seat heater by such people could
result in serious injury.

CAUTION

∙ The battery could run down if the seat

heater is operated while the engine is
not running.

∙ Do not use the seat heater for ex-

tended periods or when no one is us-
ing the seat.

∙ Do not put anything on the seat which

insulates heat, such as a blanket,
cushion, seat cover, etc. Otherwise,
the seat may become overheated.

∙ Do not place anything hard or heavy

on the seat or pierce it with a pin or
similar object. This may result in dam-
age to the heater.

∙ Any liquid spilled on the heated seat

should be removed immediately with
a dry cloth.

∙ When cleaning the seat, never use

gasoline, benzine, thinner, or any
similar materials.

∙ If any malfunctions are found or the

heated seat does not operate, turn
the switch off and have the system
checked. It is recommended that you
visit a NISSAN dealer for this service.

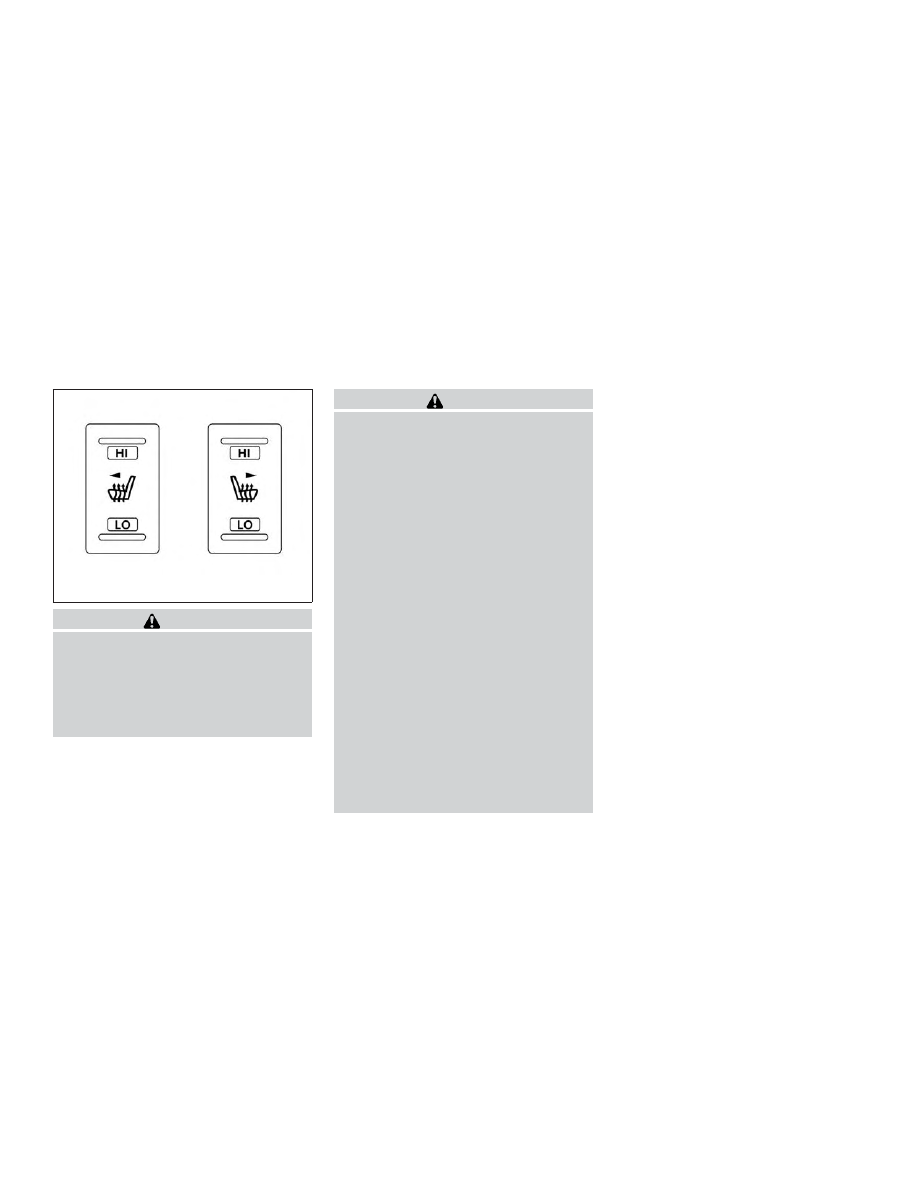

The front seats are warmed by built-in
heaters.

1. Start the engine.

2. Push the LO or HI position of the switch,

as desired. The indicator light in the
switch will illuminate.

The heater is controlled by a thermo-
stat, automatically turning the heater
on and off. The indicator light will re-
main on as long as the switch is on.

3. When the seat is warmed or before you

leave the vehicle, be sure to push the
switch to turn it off.

LIC3037

HEATED SEAT SWITCHES (if so
equipped)

Instruments and controls

2-41

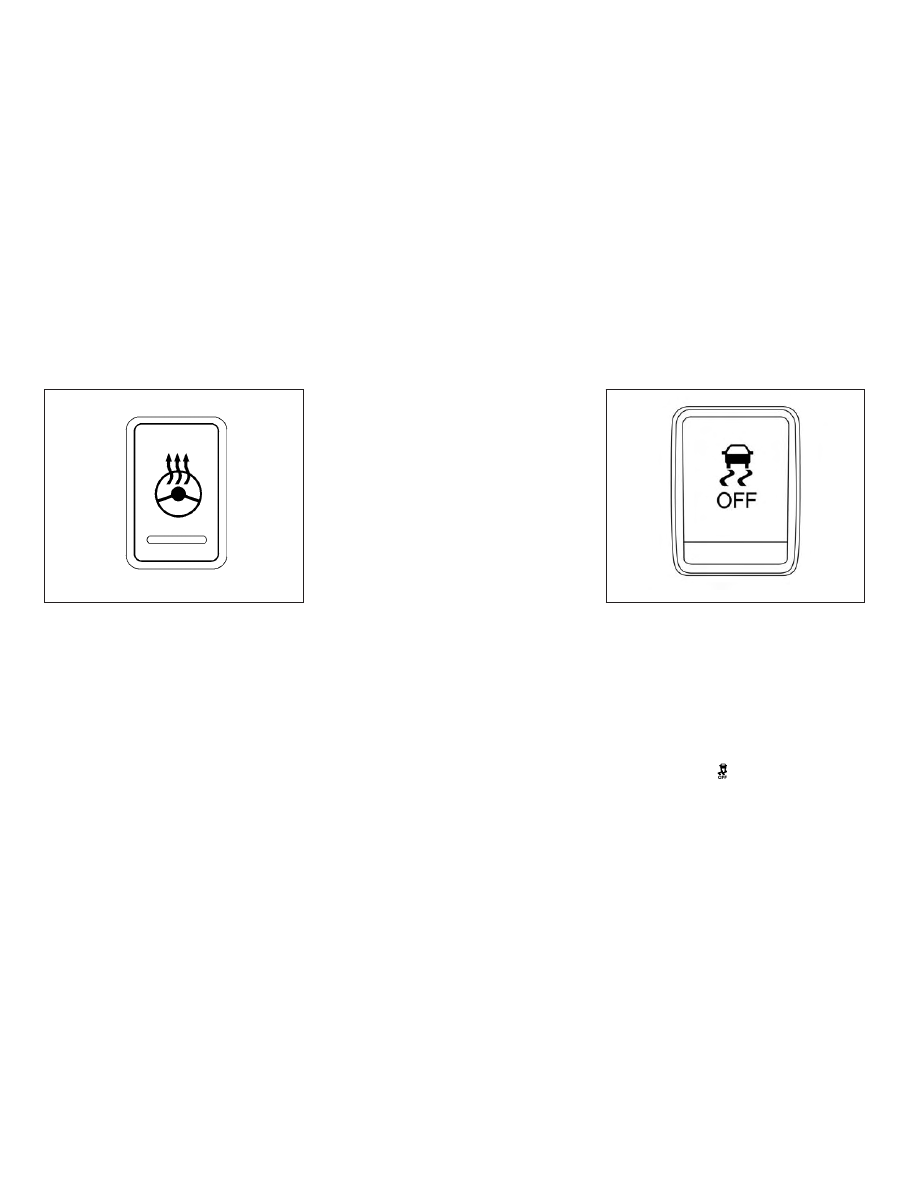

The heated steering wheel system is de-
signed to operate only when the surface
temperature of the steering wheel is below
68°F (20°C).

Push the heated steering wheel switch to
warm the steering wheel after the engine
starts. The indicator light will come on.

If the surface temperature of the steering
wheel is below 68°F (20°C), the system will
heat the steering wheel and cycle off and
on to maintain a temperature above 68°F
(20°C). The indicator light will remain on as
long as the system is on.

Push the switch again to turn the heated
steering wheel system off manually. The
indicator light will go off.

NOTE:

If the surface temperature of the steer-
ing wheel is above 68°F (20°C) when the
switch is turned on, the system will not
heat the steering wheel. This is not a
malfunction.

The vehicle should be driven with the VDC
system on for most driving conditions.

If the vehicle is stuck in mud or snow, the
VDC system reduces the engine output to
reduce wheel spin. The engine speed will
be reduced even if the accelerator is de-
pressed to the floor. If maximum engine
power is needed to free a stuck vehicle,
turn the VDC system off.

To turn off the VDC system, push the VDC
OFF switch. The

indicator will come

on.

LIC0421

LIC3344

HEATED STEERING WHEEL SWITCH (if
so equipped)

VEHICLE DYNAMIC CONTROL (VDC)
OFF SWITCH

2-42

Instruments and controls

Push the VDC OFF switch again or restart
the engine to turn on the system. For addi-
tional information, refer to “Vehicle Dy-
namic Control (VDC) system” in the “Start-
ing and driving” section of this manual.

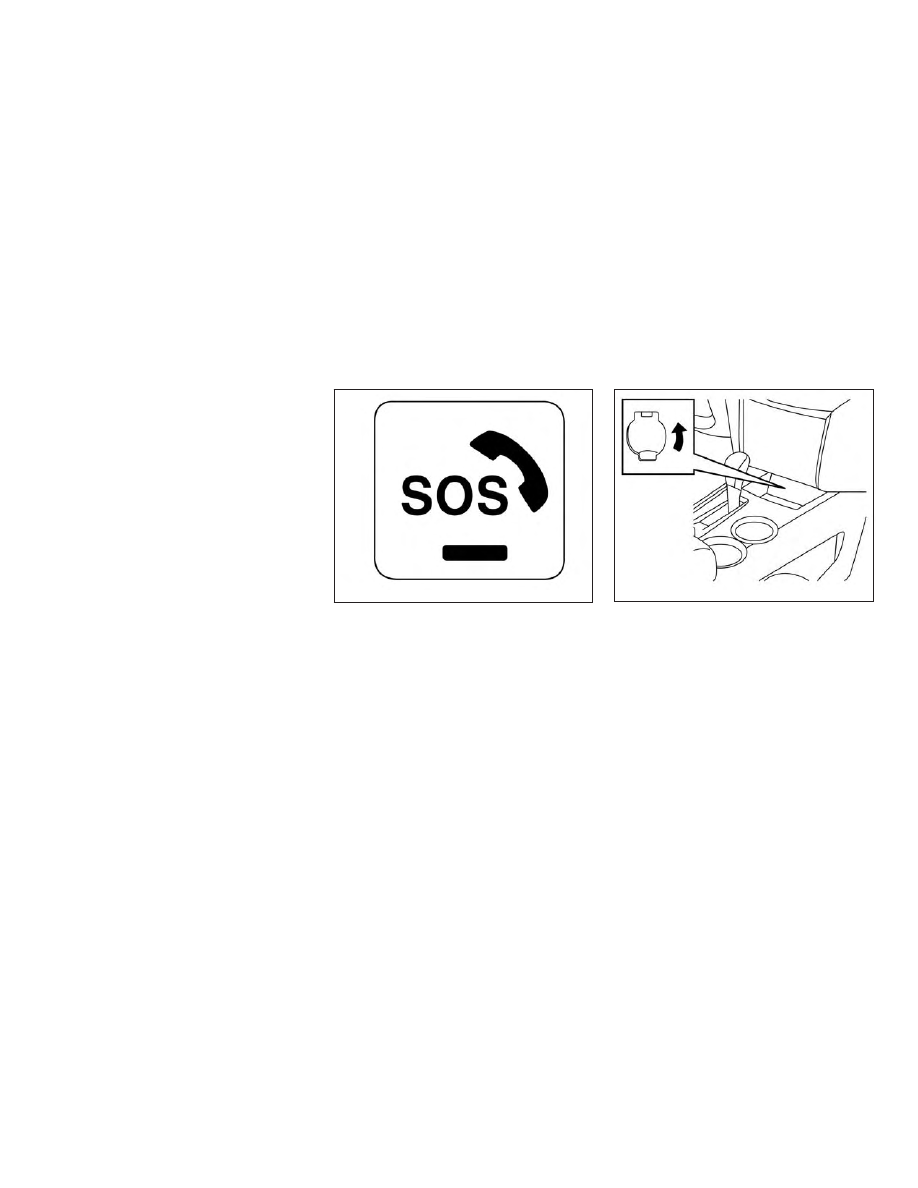

The E-call (SOS) switch is used in combina-
tion with a NissanConnect® Services sub-
scription to call for assistance in case of an
emergency.

Pushing the switch will (with a paid subscrip-
tion) reach a response specialist that will
provide assistance based on the situation
described by the vehicle’s occupant. For ad-
ditional information, or to enroll your vehicle,
refer to www.NissanUSA.com/connect or
call 855–426–6628.

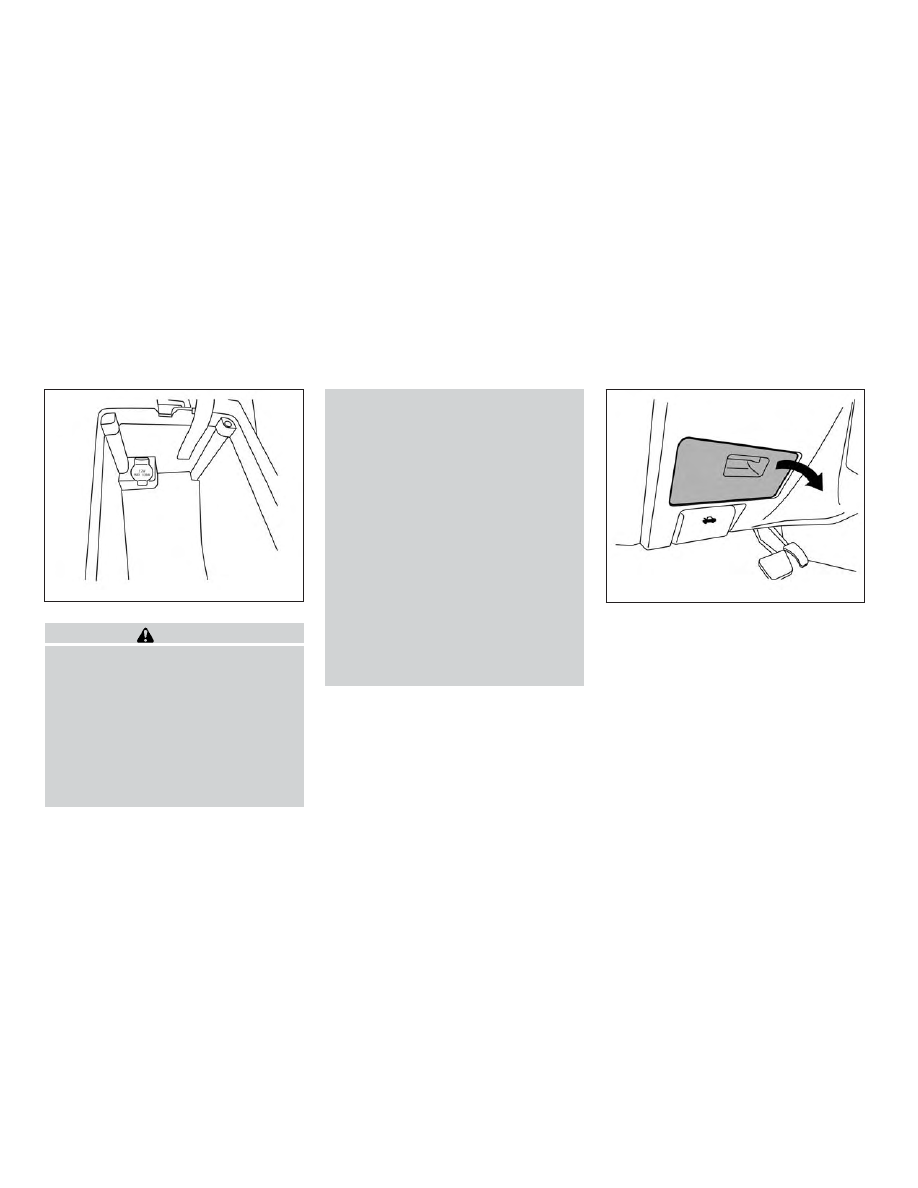

The power outlets are for powering electri-
cal accessories such as cellular tele-
phones. They are rated at 12 volt, 120W (10A)
maximum.

The power outlets are powered only when
the ignition switch is in the ACC or ON po-
sition.

Open the lower half of the console box to
access the power outlet. For additional in-
formation, refer to “Console box” in this sec-
tion.

LIC3357

Instrument Panel

LIC3345

E-CALL (SOS) SWITCH (if so
equipped)

POWER OUTLETS

Instruments and controls

2-43

CAUTION

∙ The outlet and plug may be hot during

or immediately after use.

∙ Only certain power outlets are de-

signed for use with a cigarette lighter
unit. Do not use any other power out-
let for an accessory lighter. For addi-
tional information, it is recommended
that you visit a NISSAN dealer.

∙ Do not use with accessories that ex-

ceed a 12 volt, 120W (10A) power draw.

∙ Do not use double adapters or more

than one electrical accessory.

∙ Use power outlets with the engine

running to avoid discharging the ve-
hicle battery.

∙ Avoid using power outlets when the

air conditioner, headlights, or rear
window defroster is on.

∙ Before inserting or disconnecting a

plug, be sure the electrical accessory
being used is turned OFF.

∙ Push the plug in as far as it will go. If

good contact is not made, the plug
may overheat or the internal tem-
perature fuse may open.

∙ When not in use, be sure to close the

cap. Do not allow water or any other
liquid to contact the outlet.

Center Console

LIC3752

LDI2758

EXTENDED STORAGE SWITCH

2-44

Instruments and controls

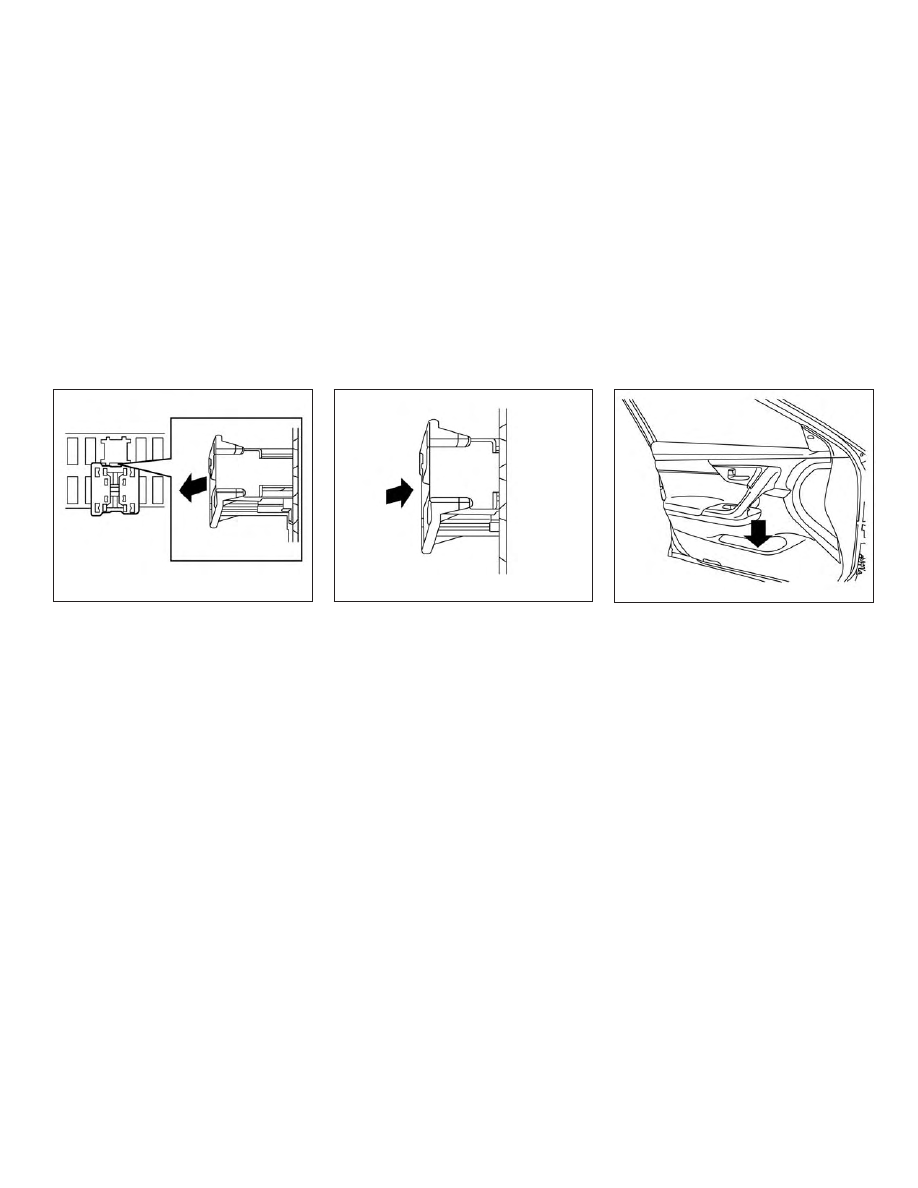

The extended storage switch is used when
shipping the vehicle. It is located in the fuse
panel to the left of the steering wheel on
the instrument panel. If any electrical
equipment does not operate, ensure the
extended storage switch is pushed fully in
place, as shown.

FRONT-DOOR POCKETS

Pulled position

LIC3266

Pushed position

LIC3268

LIC2308

STORAGE

Instruments and controls

2-45

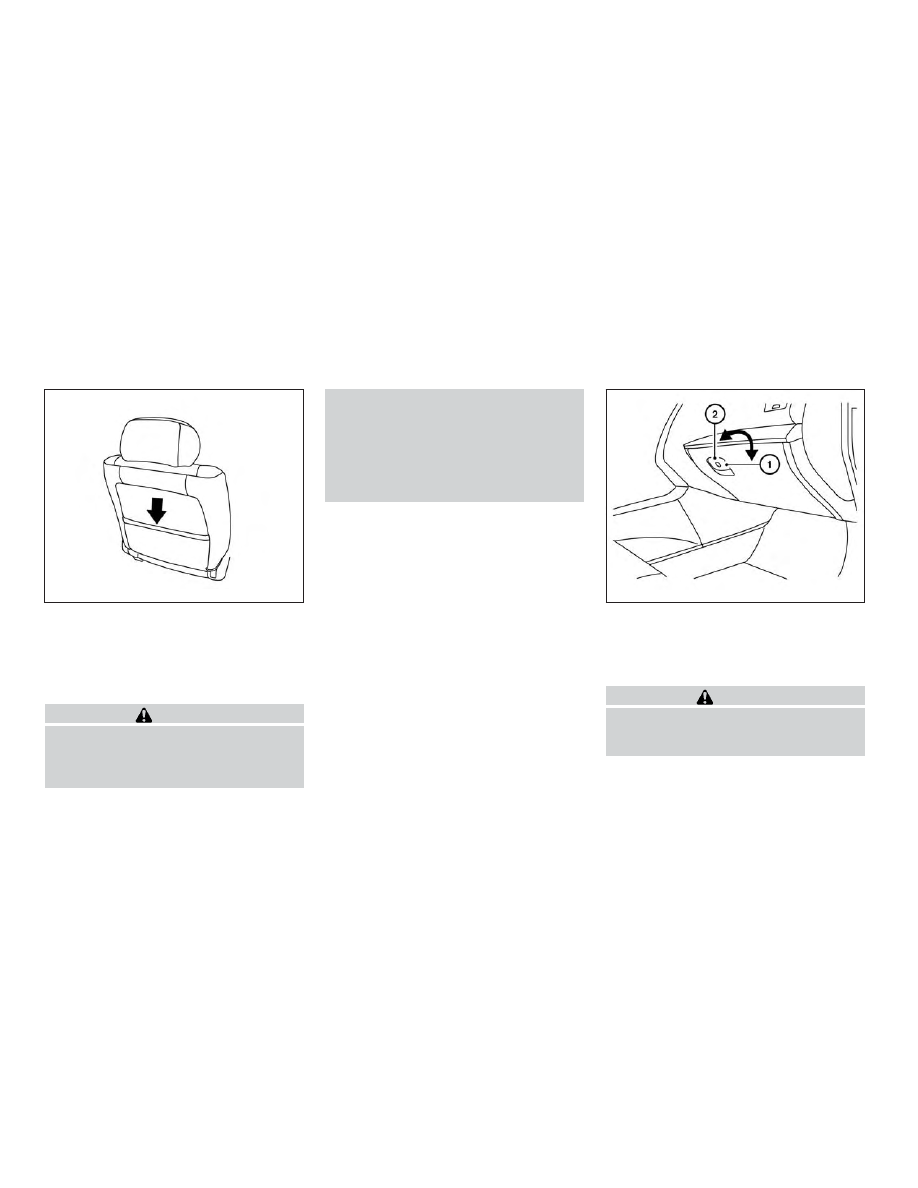

SEATBACK POCKETS

The seatback pockets may be located on
the back of the driver’s and/or passenger’s
seats. The pockets can be used to store
maps.

WARNING

To ensure proper operation of the front
passenger’s NISSAN Advanced Air Bag
System (if so equipped), please observe
the following items:

∙ Do not allow a passenger in the rear

seat to push or pull on the seatback
pocket or head restraint/head rest.

∙ Do not place heavy loads heavier than

2.2 lbs. (1 kg) on the seatback, head
restraint/head rest or in the seatback
pocket.

GLOVE BOX

Open the glove box by pulling the handle.
Use the master key when locking

䊊

1

or

unlocking

䊊

2

the glove box.

WARNING

Keep glove box lid closed while driving
to help prevent injury in an accident or a
sudden stop.

LIC1328

LIC2300

2-46

Instruments and controls

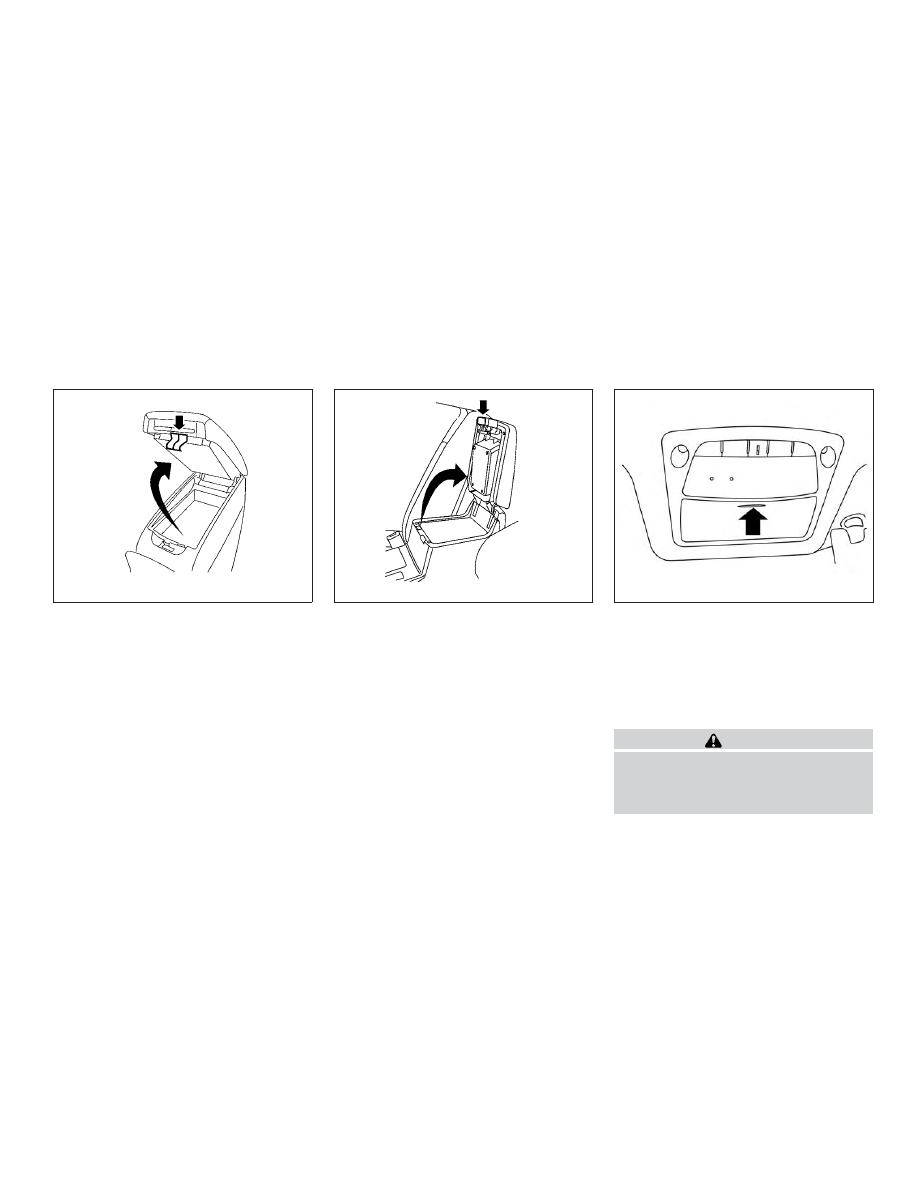

CONSOLE BOX

Upper half

Pull up on the driver’s side latch to open the
upper half of the console box.

The upper half of the console box may be
used for storage of cellular phones. An ac-
cess hole is provided at the front of the
upper half of the console box for phone
cord routing to the power outlet.

Lower half

Pull up on the passenger’s side latch to
open the lower half of the console box. A
power outlet is located inside the console
box.

OVERHEAD SUNGLASSES
STORAGE

To open the sunglasses holder, push and
release.

Only store one pair of sunglasses in the
holder.

WARNING

Keep the sunglasses holder closed
while driving to avoid obstructing the
driver’s view and to help prevent an
accident.

WIC1120

LIC0702

LIC2312

Instruments and controls

2-47

CAUTION

∙ Do not use for anything other than

sunglasses.

∙ Do not leave sunglasses in the sun-

glasses holder while parking in direct
sunlight. The heat may damage the
sunglasses.

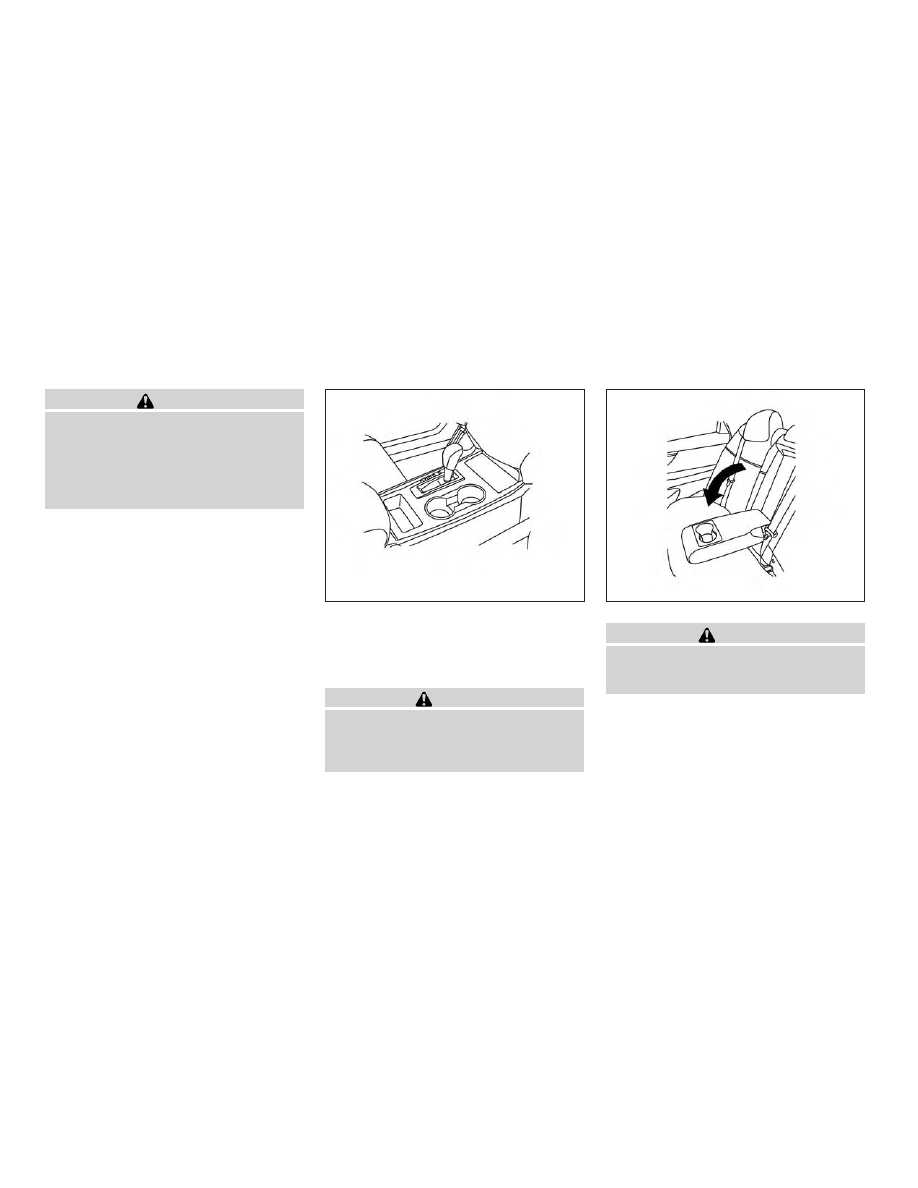

CUP HOLDERS

The rear center cup holders are located in
the rear fold-down armrest.

WARNING

Avoid abrupt starting and braking
when the cup holder is being used to
prevent spilling the drink. If the liquid is
hot, it can scald you or your passenger.

CAUTION

Use only soft cups in the cup holder.
Hard objects can injure you in an
accident.

Front

LIC3486

Rear

LIC2297

2-48

Instruments and controls
