CAUTION

● The outlet and plug may be hot during

or immediately after use.

● Only certain power outlets are designed

for use with a cigarette lighter unit. Do
not use any other power outlet for an
accessory lighter. See your NISSAN
dealer for additional information.

● Do not use with accessories that ex-

ceed a 12 volt, 120W (10A) power draw.
Do not use double adapters or more
than one electrical accessory.

● Use power outlets with the Hybrid Sys-

tem running to avoid discharging the
vehicle battery.

● Avoid using power outlets when the air

conditioner, headlights or rear window
defroster is on.

● Before inserting or disconnecting a

plug, be sure the electrical accessory
being used is turned OFF.

● Push the plug in as far as it will go. If

good contact is not made, the plug may
overheat or the internal temperature
fuse may open.

● When not in use, be sure to close the

cap. Do not allow water to contact the
outlet.

MAP POCKETS

Console

WIC1119

WIC1263

STORAGE

Instruments and controls

2-35

SEATBACK POCKETS

The seatback pockets are located on the back of
the driver’s and passenger’s seats. The pockets
can be used to store maps.

SUNGLASSES HOLDER

To open the sunglasses holder, push and release.

Only store one pair of sunglasses in the holder.

WARNING

Keep the sunglasses holder closed while
driving to prevent an accident.

CAUTION

● Do not use for anything other than

sunglasses.

● Do not leave sunglasses in the sun-

glasses holder while parking in direct
sunlight. The heat may damage the
sunglasses.

LIC0016

WIC1551

2-36

Instruments and controls

CUP HOLDERS

To open the front cup holders, push the cup
holder lid. To close, lower the cup holder lid and
push down until it clicks in place.

The plastic insert may be removed to accommo-
date a larger cup size or for cleaning.

The rear cup holders are located in the fold-down
armrest in the rear seat back.

CAUTION

● Avoid abrupt starting and braking when

the cup holder is being used to prevent
spilling the drink. If the liquid is hot, it
can scald you or your passenger.

● Use only soft cups in the cup holder.

Hard objects can injure you in an
accident.

Soft bottle holder

CAUTION

● Do not use bottle holder for any other

objects that could be thrown about in
the vehicle and possibly injure people
during sudden braking or an accident.

● Do not use bottle holder for open liquid

containers.

Front

LIC1075

Rear

WRS0167

Soft bottle holder

WIC1216

Instruments and controls

2-37

GLOVE BOX

Open the glove box by pulling the handle. When
locking

䊊

1

or unlocking

䊊

2

the glove box, use the

master key.

WARNING

Keep glove box lid closed while driving to
help prevent injury in an accident or a
sudden stop.

CONSOLE BOX

Upper half

Pull up on the driver’s side latch to open the
upper half of the console box. The mat (if so
equipped) may be removed for cleaning.

The upper half of the console box may be used for
storage of cellular phones. An access hole is
provided at the front of the upper half of the
console box for phone cord routing to the power
outlet.

Lower half

Pull up on the passenger’s side latch to open the
lower half of the console box. A power outlet is
located inside the console box. The mat (if so
equipped) may be removed for cleaning.

WIC1076

WIC1120

WIC1121

2-38

Instruments and controls

COVERED STORAGE BOX

Push the center of the lid to open.

GROCERY HOOKS

The grocery hooks are located in the trunk and
can be used to hang a standard size plastic
grocery bag.

CAUTION

Do not apply a total load of more than 20
lbs (9 kg) to a single grocery hook.

CARGO NET (if so equipped)

WARNING

Properly secure all cargo with ropes or
straps to help prevent it from sliding or
shifting. In a sudden stop or collision, un-
secured

cargo

could

cause

personal

injury.

The cargo net helps keep packages in the cargo
area from moving around while the vehicle is in
motion.

LIC1597

LIC0748

WIC1264

Instruments and controls

2-39

To install the cargo net, attach the net to the
retainers.

To remove the cargo net, detach the net from the
cargo net retainers.

POWER WINDOWS

WARNING

● Make sure that all passengers have

their hands, etc. inside the vehicle while
it is in motion and before closing the
windows. Use the window lock switch
to prevent unexpected use of the power
windows.

● Do not leave children unattended inside

the vehicle. They could unknowingly ac-
tivate switches or controls and become
trapped in a window. Unattended chil-
dren could become involved in serious
accidents.

The power windows operate when the ignition
switch is placed in the ON position, or for about
45 seconds after the ignition switch is placed in
the OFF position. If the driver’s or passenger’s
door is opened during this period of about 45
seconds, power to the windows is canceled.

1.

Window lock button

2.

Power door lock switch

3.

Front passenger side (automatic switch,
if so equipped)

4.

Right rear passenger side

5.

Left rear passenger side

6.

Driver side automatic switch

LIC0802

WIC1124

WINDOWS

2-40

Instruments and controls

Driver’s side power window switch

The driver’s side control panel is equipped with
switches to open or close all of the windows.

To open a window, push the switch to the first
detent and continue to hold down until the de-
sired window position is reached. To close a
window, pull the switch to the first detent and
continue to hold down until the desired window
position is reached.

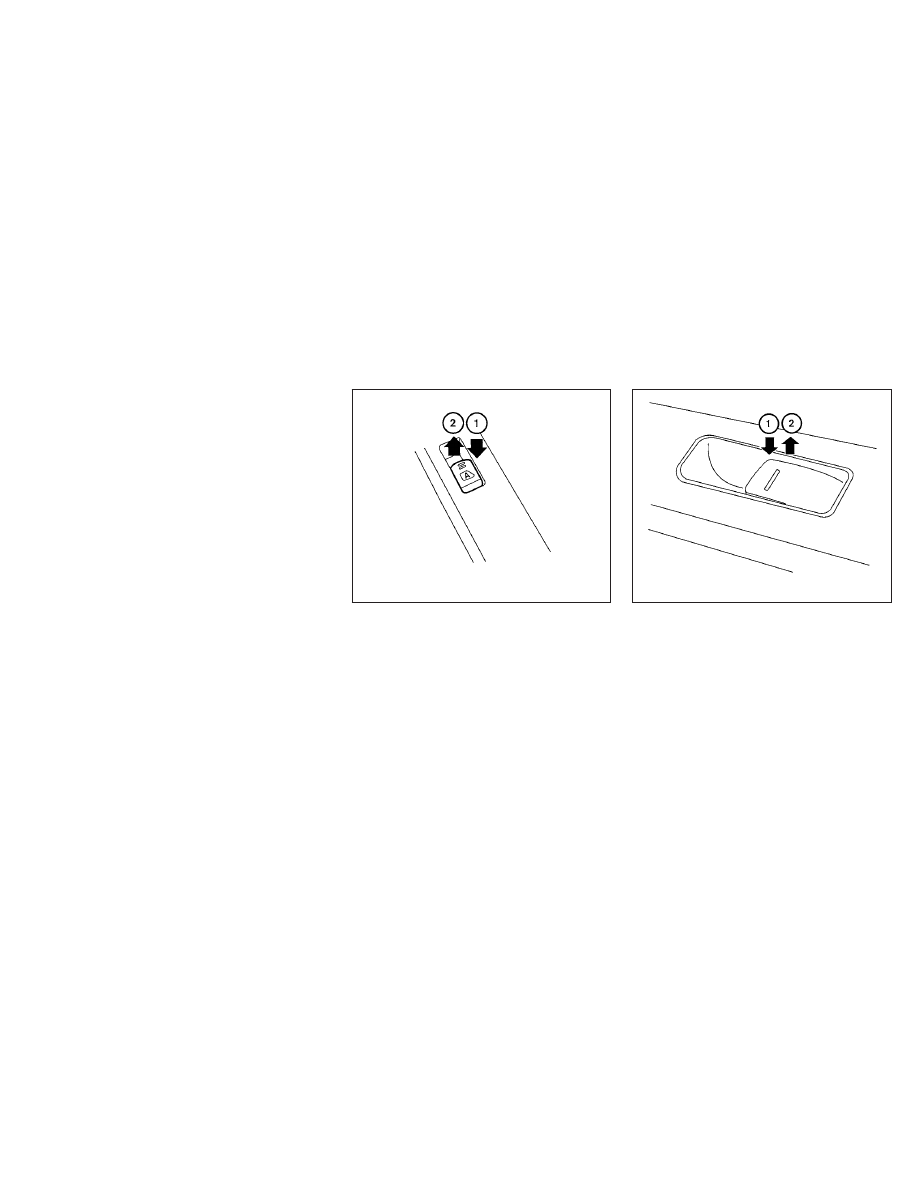

Front passenger’s power window
switch

The passenger’s window switch operates only
the corresponding passenger’s window. To open
the window, push the switch to the first detent
and continue to hold it down until the desired
window position is reached

䊊

1

. To close the

window, pull the switch to the first detent and
continue to hold it up until the desired window
position is reached

䊊

2

.

Rear power window switch

The rear power window switches open or close
only the corresponding windows. To open the
window, push the switch and hold it down

䊊

1

. To

close the window, pull the switch up

䊊

2

.

Locking passengers’ windows

When the window lock button is depressed, only
the driver’s side window can be opened or
closed. Push it again to cancel the window lock
function.

WIC1265

LIC0718

Instruments and controls

2-41

Automatic operation

To fully open a window equipped with automatic
operation, press the window switch down (only
driver’s side shown) to the second detent and
release it; it need not be held. The window auto-
matically opens all the way. To stop the window,
lift the switch up while the window is opening.

To fully close a window equipped with automatic
operation, pull the switch up to the second detent
and release it; it need not be held. To stop the
window, press the switch down while the window
is closing.

Auto-reverse function

If the control unit detects something caught in the
window as it is closing, the window will be imme-
diately lowered.

The auto-reverse function can be activated when
the window is closed by automatic operation
when the ignition switch is placed in the ON
position or for 45 seconds after the ignition
switch is placed in the OFF position.

Depending on the environment or driving
conditions, the auto-reverse function may
be activated if an impact or load similar to
something being caught in the window oc-
curs.

WARNING

There are some small distances immedi-
ately before the closed position which
cannot be detected. Make sure that all
passengers have their hands, etc., inside
the vehicle before closing the window.

When power window switch does not
operate

If the power window automatic function (closing
only) does not operate properly, perform the fol-
lowing procedure to initialize the power window
system:

1. Place the ignition switch in the ON position.

2. Open the window more than halfway by

operating the power window switch.

3. Pull the power window switch and hold it to

close the window, and then hold the switch
more than 3 seconds after the window is
closed.

4. Release the power window switch. Operate

the window by the automatic function to
confirm the initialization is complete. The
power window automatically opens or
closes depending on if the automatic down
or up function is selected.

5. Perform steps 2 through 4 above for other

windows.

If the power window function does not operate
properly after performing the above procedure,
see a NISSAN dealer for assistance.

LIC0410

2-42

Instruments and controls

AUTOMATIC MOONROOF

The moonroof will only operate when the ignition
switch is placed in the ON position. The auto-
matic moonroof is operational for about 45 sec-
onds, even if the ignition switch is placed in the
ACC or OFF position. If the driver’s door or the
front passenger’s door is opened during this
period of about 45 seconds, power to the moon-
roof is canceled.

Sliding the moonroof

To fully open the moonroof, push the switch
toward

䊊

1

.

To fully close the moonroof, push the switch
toward

䊊

2

.

To open or close the moonroof part way, push the
switch in any direction while the moonroof is
sliding to stop it in the desired position.

Tilting the moonroof

Close the moonroof by pushing the switch
toward

䊊

2

. Release the switch, then push

the switch toward

䊊

2

again to tilt the

moonroof up.

To tilt the moonroof down, push the switch
toward

䊊

1

.

WARNING

● In an accident you could be thrown from

the vehicle through an open moonroof.
Always

use

seat

belts

and

child

restraints.

● Do not allow anyone to stand up or

extend any portion of their body out of
the moonroof opening while the vehicle
is in motion or while the moonroof is
closing.

CAUTION

● Remove water drops, snow, ice or sand

from the moonroof before opening.

● Do not place heavy objects on the

moonroof or surrounding area.

Resetting the moonroof switch

The moonroof switch may not operate properly
and need to be reset if any of the following
conditions have occurred:

● the moonroof has been manually moved,
● the moonroof motor has been removed and

reinstalled after the moonroof has been re-
positioned or adjusted,

● the moonroof glass panel has been adjusted

or changed, or

● the electrical supply interrupted and/or

some malfunction has been detected.

Use the following reset procedure to return the
moonroof operation to normal.

1. Place the ignition switch in the ON position.

2. Push

and

hold

the

moonroof

switch

toward

䊊

2

. Once the moonroof has

reached the full tilt position, release the
switch. Push and hold the switch toward

WIC1559

MOONROOF (if so equipped)

Instruments and controls

2-43

the

䊊

2

position again. After a delay of

four seconds, the moonroof will make a small
movement and backup.

3. Release the switch.

4. Within 5 seconds of releasing the switch,

push and continuously hold the switch
toward

䊊

2

. The moonroof will move

from the tilt position to the open position and
back to the close position.

NOTE:

If the switch is released at any time during
Step 4, the procedure must be restarted.

5. Release the switch. Do not place the ignition

switch in the OFF position for at least 2
seconds. The moonroof is now reset.

If the moonroof still does not operate properly,
have the moonroof system checked by a NISSAN
dealer.

Auto-reverse function (when closing or
tilting down the moonroof)

The auto-reverse function can be activated when
the moonroof is closed or tilted down by auto-
matic operation when the ignition switch is
placed in the ON position or for about 45 sec-
onds after the ignition switch is placed in the OFF
position.

Depending on the environment or driving
conditions, the auto-reverse function may
be activated if an impact or load similar to
something being caught in the moonroof
occurs.

WARNING

There are some small distances immedi-
ately before the closed position which
cannot be detected. Make sure that all
passengers have their hands, etc., inside
the vehicle before closing the moonroof.

When closing:

If the control unit detects something caught in the
moonroof as it moves to the front, the moonroof
will immediately open backward.

When tilting down:

If the control unit detects something caught in the
moonroof as it tilts down, the moonroof will im-
mediately tilt up.

If the auto-reverse function malfunctions and re-
peats opening or tilting up the moonroof, keep
pushing the tilt down switch within 5 seconds
after it happens; the moonroof will fully close
gradually. Make sure nothing is caught in the
moonroof.

WARNING

● In an accident you could be thrown from

the vehicle through an open moonroof.
Always

use

seat

belts

and

child

restraints.

● Do not allow anyone to stand up or

extend any portion of their body out of
the moonroof opening while the vehicle
is in motion or while the moonroof is
closing.

CAUTION

● Remove water drops, snow, ice or sand

from the moonroof before opening.

● Do not place heavy objects on the

moonroof or surrounding area.

Sunshade

Open and close the sunshade by sliding it for-
ward or backward.

If the moonroof does not close

Have your NISSAN dealer check and repair the
moonroof.

2-44

Instruments and controls

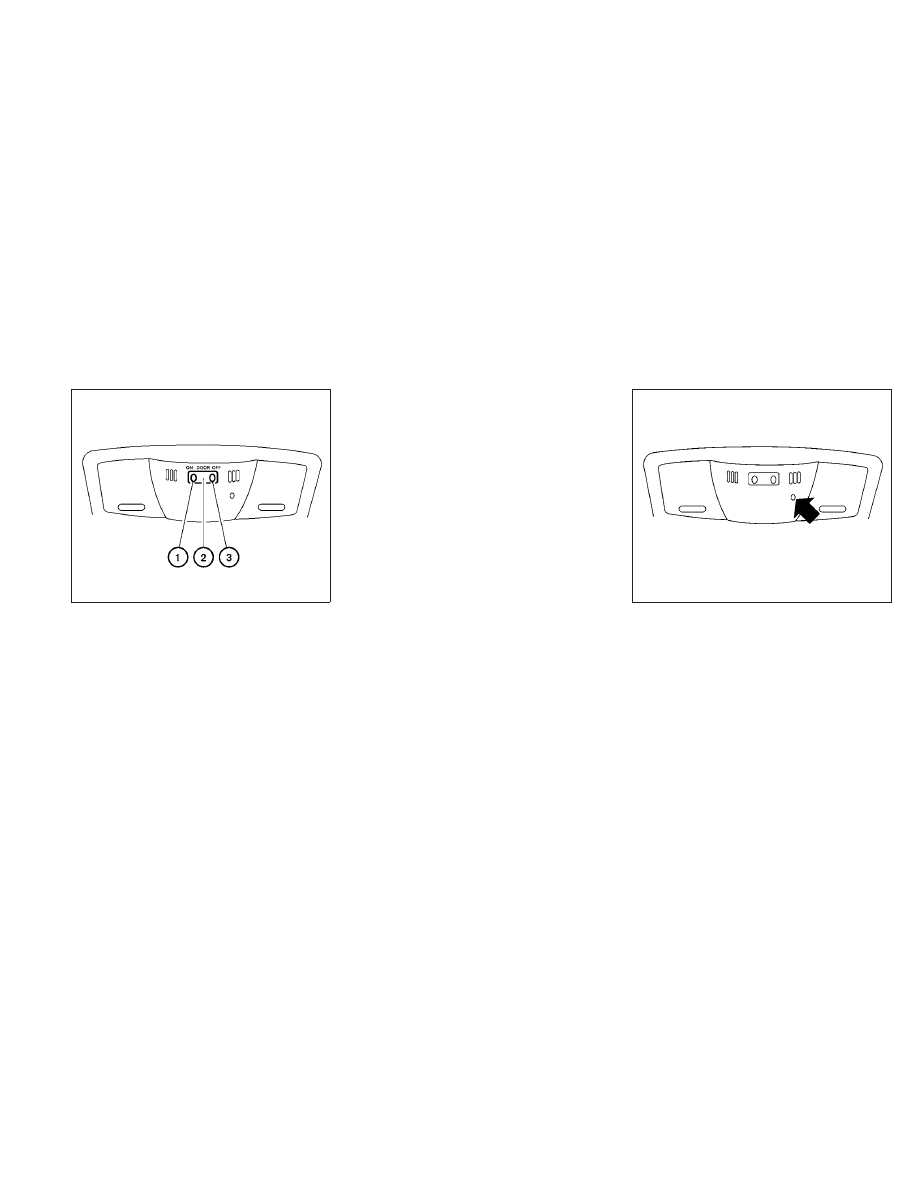

The interior light has a three-position switch and
operates regardless of ignition switch position.

● When the switch is in the ON position

䊊

1

,

the interior light illuminates, regardless of
door position. The light will go off after 30
minutes unless the ignition switch is placed
in the ACC or ON position.

● When the switch is in the center DOOR

position

䊊

2

, the front and rear personal

lights will illuminate under the following con-
ditions:

– Driver’s door is opened.

Lights remain on for a maximum of 30
seconds after driver’s door is closed.

The lights will go off when the ignition switch is
placed in the ON position, or the driver’s door is
closed and locked.

The lights will also go off after 30 minutes when
doors are open.

● When the switch is in the OFF position

䊊

3

,

the interior light does not illuminate, regard-
less of door position.

NOTE:

The doorstep lights illuminate when the
driver and passenger doors are opened re-
gardless of the interior light switch posi-
tion. These lights will turn off automatically
after 30 minutes while doors are open to
prevent the battery from becoming dis-
charged.

NOTE:

Do not use for extended periods of time
with the Hybrid System stopped. This could
result in a discharged battery.

CONSOLE LIGHT (if so equipped)

The console light will turn on whenever the park-
ing lights or headlights are illuminated.

The console light brightness can be adjusted
with the instrument brightness control.

WIC1550

WIC1476

INTERIOR LIGHT

Instruments and controls

2-45

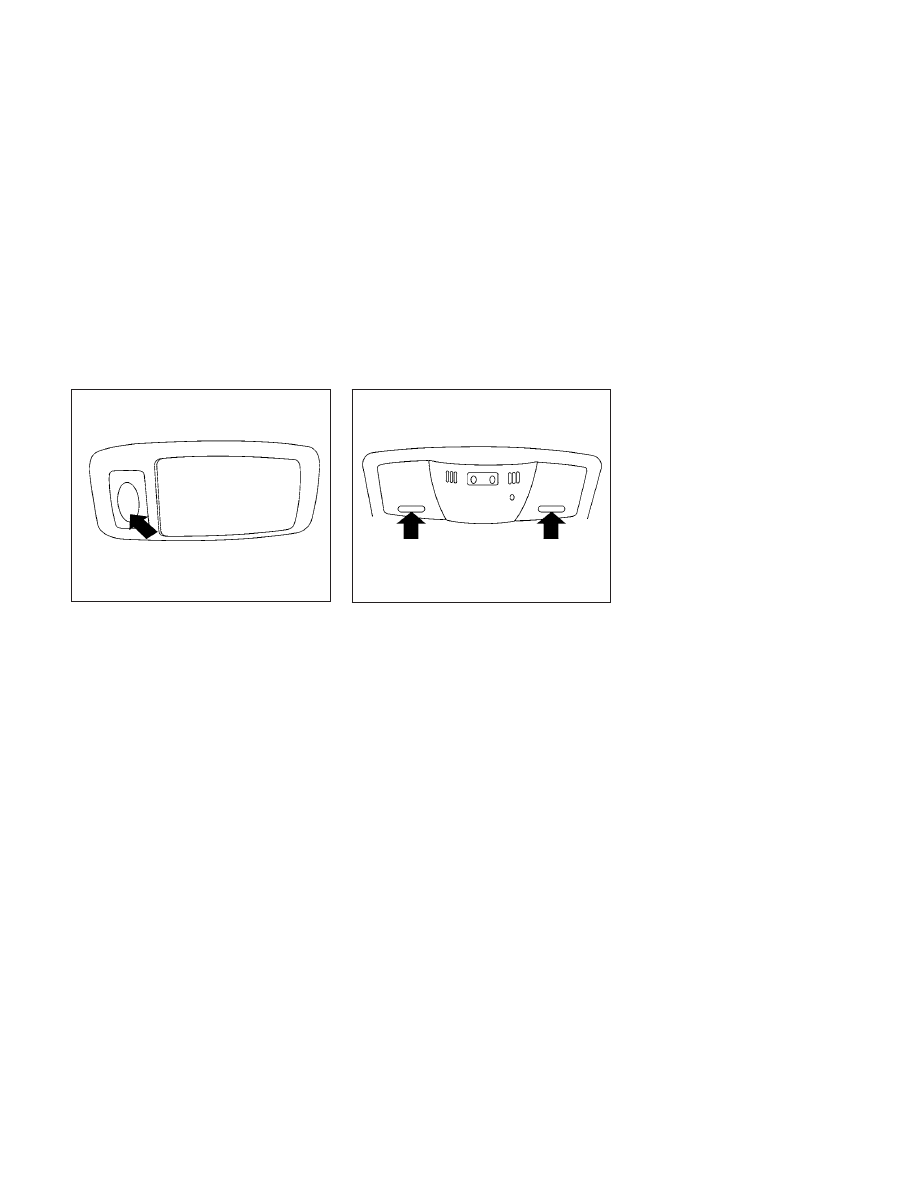

To turn the rear personal lights on, press the
switch. To turn them off, press the switch again.

NOTE:

Do not use for extended periods of time
with the Hybrid System stopped. This could
result in a discharged battery.

To turn the map lights on, press the light lens. To
turn them off, press the lens again.

NOTE:

Do not use for extended periods of time
with the Hybrid System stopped. This could
result in a discharged battery.

The light illuminates when the trunk lid is opened.
When the trunk lid is closed, the light goes off.

The light will go off after about 30 minutes if the
trunk lid is left open, unless the ignition switch is
placed in the ACC or ON position.

For bulb replacement procedures, refer to “Exte-
rior and interior lights” in the “Maintenance and
do-it-yourself” section of this manual.

Rear personal lights

LIC1083

WIC1494

PERSONAL LIGHTS

MAP LIGHTS

TRUNK LIGHT

2-46

Instruments and controls

The HomeLink

姞 Universal Transceiver provides a

convenient way to consolidate the functions of up
to three individual hand-held transmitters into
one built-in device.

HomeLink

姞 Universal Transceiver:

● Will operate most Radio Frequency (RF)

devices such as garage doors, gates, home
and office lighting, entry door locks and se-
curity systems.

● Is powered by your vehicle’s battery. No

separate batteries are required. If the vehi-
cle’s battery is discharged or is discon-
nected, HomeLink

姞 will retain all program-

ming.

Once the HomeLink

姞 Universal Transceiver

is programmed, retain the original trans-
mitter for future programming procedures
(Example: new vehicle purchases). Upon
sale

of

the

vehicle,

the

programmed

HomeLink

姞 Universal Transceiver buttons

should be erased for security purposes. For
additional information refer to “Program-
ming HomeLink

姞” later in this section.

WARNING

● Do not use the HomeLink姞 Universal

Transceiver

with

any

garage

door

opener that lacks safety stop and re-
verse features as required by federal
safety standards. (These standards be-
came

effective

for

opener

models

manufactured after April 1, 1982). A ga-
rage door opener which cannot detect
an object in the path of a closing garage
door and then automatically stop and
reverse, does not meet current federal
safety standards. Using a garage door
opener

without

these

features

in-

creases the risk of serious injury or
death.

● During the programming procedure

your garage door or security gate will
open and close (if the transmitter is
within range). Make sure that people or
objects are clear of the garage door,
gate, etc. that you are programming.

● Your vehicle’s Hybrid System should be

turned

off

while

programming

the

HomeLink

姞 Universal Transceiver.

PROGRAMMING HOMELINK

姞

1. To begin, press and hold the two outer

HomeLink

姞 buttons (to clear the memory)

until the indicator light

䊊

1

blinks (after 20

seconds). Release both buttons.

2. Position the end of the hand-held transmitter

1 - 3 inches (26 - 76 mm) away from the
HomeLink

姞 surface.

WIC0986

HOMELINK

姞 UNIVERSAL

TRANSCEIVER (if so equipped)

Instruments and controls

2-47

3. Using both hands, simultaneously press and

hold both the HomeLink

姞 button you want to

program and the hand-held transmitter but-
ton.

DO NOT release the buttons until step 4 has
been completed.

4. Hold down both buttons until the indicator

light on the HomeLink

姞 flashes, changing

from a “slow blink” to a “rapidly flashing
blink”. This could take up to 90 seconds.
When the indicator light flashes rapidly, both
buttons may be released. The rapidly flash-
ing light indicates successful programming.
To activate the garage door or other pro-

grammed device, press and hold the pro-
grammed HomeLink

姞 button — releasing

when the device begins to activate.

5. If the indicator light on the HomeLink

姞 blinks

rapidly for 2 seconds and then turns solid,
HomeLink

姞 has picked up a “rolling code”

garage door opener signal. You will need to
proceed with the next steps to train the
HomeLink

姞 to complete the programming

which may require a ladder and another per-
son for convenience.

6. Press and release the “smart” or “learn” pro-

gram button located on the garage door
opener’s motor to activate the “training
mode”. This button is usually located near
the antenna wire that hangs down from the
motor. If the wire originates from under a
light lens, you will need to remove the lens to
access the program button.

NOTE:

Once you have pressed and released the
program button on the garage door open-
er’s motor and the “training light” is lit, you
have 30 seconds in which to perform step 7.
Use the help of a second person for conve-
nience to assist when performing this step.

7. Within 30 seconds of pressing and releas-

ing the garage door opener’s program but-

ton, quickly and firmly press and release the
HomeLink

姞 button you’ve just programmed.

Press and release the HomeLink

姞 button up

to 3 times to complete the training.

8. Your HomeLink

姞 button should now be pro-

grammed.

(To

program

the

remaining

HomeLink

姞 buttons for additional door or

gate openers, follow steps 2-4 only.)

NOTE:

Do not repeat step 1 unless you want to
“clear”

all

previously

programmed

HomeLink

姞 buttons.

If you have any questions or are having difficulty
programming your HomeLink

姞 buttons, refer to

the HomeLink

姞 web site at: www.homelink.com

or call 1-800-355-3515.

PROGRAMMING HOMELINK

姞 FOR

CANADIAN CUSTOMERS

Prior to 1992, D.O.C. regulations required hand-
held transmitters to stop transmitting after 2 sec-
onds. To program your hand-held transmitter to
HomeLink

姞, continue to press and hold the

HomeLink

姞 button (see steps 2 - 4 under “Pro-

gramming HomeLink

姞”) while you press and re-

press (“cycle”) your hand-held transmitters every
2 seconds until the indicator light flashes rapidly
(indicating successful programming).

WIC0987

2-48

Instruments and controls

NOTE:

When programming a garage door opener,
etc., it is advised to unplug the device dur-
ing the “cycling” process to prevent pos-
sible damage to the garage door opener
components.

OPERATING THE HOMELINK

姞

UNIVERSAL TRANSCEIVER

The HomeLink

姞 Universal Transceiver (once pro-

grammed) may now be used to activate the ga-
rage door, etc. To operate, simply press the ap-
propriate programmed HomeLink

姞 Universal

Transceiver button. The red indicator light will
illuminate while the signal is being transmitted.

PROGRAMMING TROUBLE-
DIAGNOSIS

If the HomeLink

姞 does not quickly learn the hand-

held transmitter information:

● replace the hand-held transmitter batteries

with new batteries.

● position the hand-held transmitter with its

battery

area

facing

away

from

the

HomeLink

姞 surface.

● press and hold both the HomeLink姞 and

hand-held transmitter buttons without inter-
ruption.

● position the hand-held transmitter 1 - 3

inches (26 - 76 mm) away from the
HomeLink

姞 surface. Hold the transmitter in

that position for up to 15 seconds. If
HomeLink

姞 is not programmed within that

time, try holding the transmitter in another
position – keeping the indicator light in view
at all times.

If you continue to have programming difficulties,
please contact the NISSAN Consumer Affairs
Department. The phone numbers are located in
the Foreword of this manual.

CLEARING THE PROGRAMMED
INFORMATION

Individual buttons cannot be cleared. However,
to clear all programming, press and hold the two
outside buttons and release when the indicator
light begins to flash (approximately 20 seconds).

ROLLING CODE PROGRAMMING

Rolling code garage door openers (or other roll-
ing code devices) which are “code protected”
and manufactured after 1996, may be deter-
mined by the following:

● Reference the garage door opener Owner’s

Manual for verification.

● The hand-held transmitter appears to pro-

gram the HomeLink

姞 Universal Transceiver

but does not activate the garage door.

● Press and hold the trained HomeLink姞 but-

ton. If the garage door opener has the rolling
code feature, the HomeLink

姞 indicator light

will flash rapidly, then remain on after 2 sec-
onds.

To program the HomeLink

姞 Universal Transceiver

to a garage door opener with the rolling code
feature, follow these instructions after completing
the “Programming HomeLink

姞” (the aid of a sec-

ond person may make the following procedures
quicker and easier).

1. Locate the training button on the garage

door opener motor unit. Exact location and
color of the button may vary by garage door
opener brand. If there is difficulty locating
the training button, reference the garage
door opener Owner’s Manual.

2. Press the training button on the garage door

opener motor unit (which may activate a
training light).

Instruments and controls

2-49

NOTE:

Following step 2, there are 30 seconds in
which to initiate step 3.

3. Firmly press and release the programmed

HomeLink

姞 button a second time to com-

plete the training process. (Some garage
door openers may require you to do this
procedure a third time to complete the train-
ing.)

The garage door opener should now recognize
the HomeLink

姞 Universal Transceiver and acti-

vate when the HomeLink

姞 button is pressed. The

remaining two buttons may now be programmed
(if not yet programmed, follow steps 2 through 4
in the “Programming HomeLink

姞” procedures

earlier in this section).

REPROGRAMMING A SINGLE
HOMELINK

姞 BUTTON

To reprogram a HomeLink

姞 Universal Transceiver

button, complete the following.

1. Press and hold the desired HomeLink

姞 but-

ton. Do not release the button until step 4
has been completed.

2. When the indicator light begins to flash

slowly (after 20 seconds), position the
hand-held transmitter 1 - 3 inches (26 - 76
mm) away from the HomeLink

姞 surface.

3. Press and hold the hand-held transmitter

button.

4. The HomeLink

姞 indicator light will flash, first

slowly and then rapidly. When the indicator
light begins to flash rapidly, release both
buttons.

The HomeLink

姞 Universal Transceiver button has

now been reprogrammed. The new device can
be activated by pushing the HomeLink

姞 button

that was just programmed. This procedure will
not affect any other programmed HomeLink

姞

buttons.

IF YOUR VEHICLE IS STOLEN

If your vehicle is stolen, you should change the
codes of any non-rolling code device that has
been programmed into HomeLink

姞. Consult the

Owner’s Manual of each device or call the manu-
facturer or dealer of those devices for additional
information.

When your vehicle is recovered, you will
need to reprogram the HomeLink

姞 Univer-

sal Transceiver with your new transmitter
information.

FCC Notice:

This device complies with FCC rules part 15
and RSS-210 of Industry Canada. Opera-
tion is subject to the following two condi-
tions:

(1) This device may not cause harmful in-
terference and (2) This device must accept
any interference that may be received, in-
cluding interference that may cause undes-
ired operation.

This transmitter has been tested and com-
plies

with

FCC

and

DOC/MDC

rules.

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to op-
erate the equipment.

DOC: ISTC 1763K1313

FCC I.D. CV2V67690

2-50

Instruments and controls
