Nissan 370Z (2018 year). Instruction - part 24

Recommended fluid is Genuine NISSAN

Windshield Washer Concentrate Cleaner

& Antifreeze or equivalent.

CAUTION

. Do not substitute engine anti-

freeze coolant for window

washer solution. This may result

in damage to the paint.

. Do not fill the window washer

reservoir tank with washer fluid

concentrates at full strength.

Some methyl alcohol based

washer fluid concentrates may

permanently stain the grille if

spilled while filling the window

washer reservoir tank.

. Pre-mix washer fluid concen-

trates with water to the manu-

facturer’s recommended levels

before pouring the fluid into the

window washer reservoir tank. Do

not use the window washer re-

servoir tank to mix the washer

fluid concentrate and water.

. Keep the battery surface clean and

dry. Clean the battery with a solution

of baking soda and water.

. Make certain the terminal connec-

tions are clean and securely tightened.

. If the vehicle is not to be used for 30

days or longer, disconnect the nega-

tive (−) battery terminal cable to pre-

vent discharging it.

NOTE:
Care should be taken to avoid situations

that can lead to potential battery dis-

charge and potential no-start condi-

tions such as:

1. Installation or extended use of elec-

tronic accessories that consume

battery power when the engine is

not running (Phone chargers, GPS,

DVD players, etc.)

2. Vehicle is not driven regularly and/

or only driven short distances.

In these cases, the battery may need to

be charged to maintain battery health.

CAUTION

When the battery cable is removed

from the battery terminal, do not

close either of front doors. The auto-

matic window adjusting function will

not work, and the side roof panel

may be damaged.

To disconnect the negative (−) battery

terminal, perform the procedure in the

following order. Otherwise, the window

and the side roof panel may contact and

be damaged.
1. Close the windows.
2. Open the hood.
3. Close and lock all the doors.
4. Disconnect the negative (−) battery

terminal.

5. Securely close the hood.
To connect the negative (−) battery term-

inal, perform the procedure in the follow-

ing order. Otherwise, the window and the

side roof panel may contact and be

damaged.
1. Unlock and open the driver side door.

Do not close the door.

2. Open the hood.
3. Connect the negative (−) battery term-

inal. Then close the hood.

4. Fully open the driver side door win-

dow.

5. Close the driver side door and the

window.

Do-it-yourself

8-11

BATTERY

8-12

Do-it-yourself

WARNING

. Do not expose the battery to

flames or electrical sparks. Hy-

drogen gas generated by the

battery is explosive. Do not allow

battery fluid to contact your skin,

eyes, fabrics, or painted surfaces.

After touching a battery or bat-

tery cap, do not touch or rub your

eyes. Thoroughly wash your

hands. If the acid contacts your

eyes, skin or clothing, immedi-

ately flush with water for at least

15 minutes and seek medical

attention.

. Do not operate the vehicle if the

fluid in the battery is low. Low

battery fluid can cause a higher

load on the battery which can

generate heat, reduce battery life,

and in some cases lead to an

explosion.

. When working on or near a bat-

tery, always wear suitable eye

protection and remove all jew-

elry.

. Battery posts, terminals and re-

lated accessories contain lead

and lead compounds. Wash

hands after handling.

. Keep the battery out of the reach

of children.

DI0137MF

Check the fluid level in each cell (Remove

the battery cover if it is necessary). It

should be between the UPPER LEVEL

and LOWER LEVEL

lines.

If it is necessary to add fluid, add only

distilled water to bring the level to the

indicator in each filler opening. Do not

overfill.
1. Remove the cell plugs

.

SDI1480E

2. Add distilled water up to the UPPER

LEVEL

line.

If the side of the battery is not clear,

check the distilled water level by

looking directly above the cell; the

condition

indicates OK and the

conditions

needs more to be added.

3. Tighten cell plugs

.

Vehicles operated in high temperatures

or under severe conditions require fre-

quent checks of the battery fluid level.

JUMP STARTING

If jump starting is necessary, see “Jump

starting” (P.6-15). If the engine does not

start by jump starting, the battery may

have to be replaced. It is recommended

you visit a NISSAN dealer for this service.

CAUTION

. Do not ground accessories di-

rectly to the battery terminal.

Doing so will bypass the variable

voltage control system and the

vehicle battery may not charge

completely.

. Use electrical accessories with

the engine running to avoid dis-

charging the vehicle battery.

The variable voltage control system mea-

sures the amount of electrical discharge

from the battery and controls voltage

generated by the generator.

Do-it-yourself

8-13

VARIABLE VOLTAGE CONTROL SYSTEM

8-14

Do-it-yourself

SDI2119

VQ37VHR engine

1.

Power steering fluid pump

2.

Alternator

3.

Crankshaft pulley

4.

Air conditioner compressor

5.

Drive belt auto-tensioner

WARNING

Be sure the ignition switch is in the

OFF or LOCK position before servi-

cing drive belts. The engine could

rotate unexpectedly.

1. Visually inspect the belt for signs of

unusual wear, cuts, fraying or loosen-

ess. If the belt is in poor condition or

loose, have it replaced or adjusted. It is

recommended you visit a NISSAN

dealer for this service.

2. Have the belt condition checked reg-

ularly for condition and tension in

accordance with the maintenance

schedule shown in the “9. Mainte-

nance and schedules” section.

WARNING

Be sure the engine and the ignition

switch are off and that the parking

brake is engaged securely.

CAUTION

Be sure to use the correct socket to

remove the spark plugs. An incorrect

socket can damage the spark plugs.

DRIVE BELTS

SPARK PLUGS

SDI2020

REPLACING SPARK PLUGS

If replacement is required, it is recom-

mended you visit a NISSAN dealer for this

service.

Iridium-tipped spark plugs

It is not necessary to replace the iridium-

tipped spark plugs as frequently as the

conventional type spark plugs since they

will last much longer. Follow the main-

tenance schedule shown in the “9. Main-

tenance and schedules” section, but do

not reuse them by cleaning or regapping.
Always replace spark plugs with recom-

mended or equivalent ones.

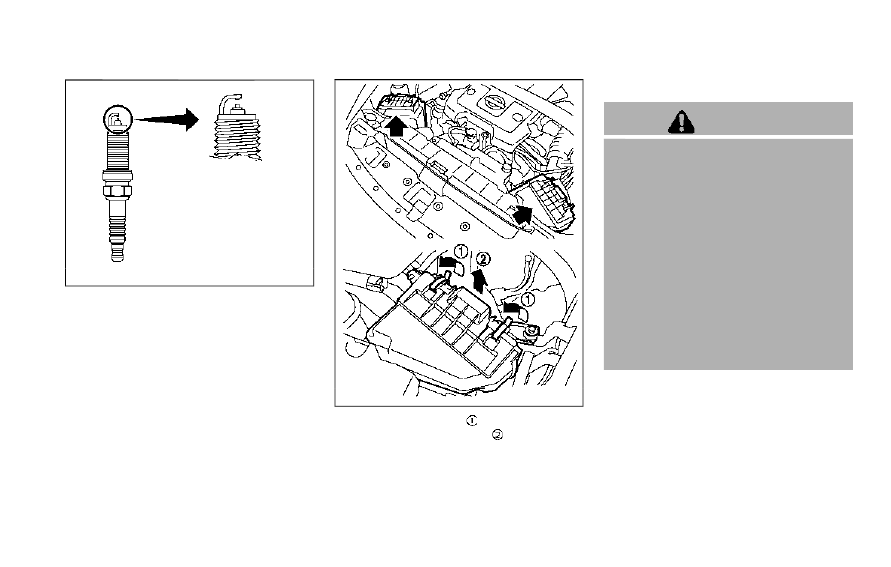

SDI2350

Remove the retainers

as illustrated and

pull out the filter element

.

The filter element should not be cleaned

and reused. Replace it according to the

maintenance schedule shown in the “9.

Maintenance and schedules” section.

When replacing the filter, wipe the inside

of the air cleaner housing and the cover

with a damp cloth.

WARNING

. Operating the engine with the air

cleaner removed can cause you

or others to be burned. The air

cleaner not only cleans the air, it

stops flame if the engine back-

fires. If it is not there, and the

engine backfires, you could be

burned. Do not drive with the air

cleaner removed, and be careful

when working on the engine with

the air cleaner removed.

. Never pour fuel into the throttle

body or attempt to start the

engine with the air cleaner re-

moved. Doing so could result in

serious injury.

Do-it-yourself

8-15

AIR CLEANER

8-16

Do-it-yourself

CLEANING

If your windshield is not clear after using

the windshield washer or if a wiper blade

chatters when running, wax or other

material may be on the blade or wind-

shield.
Clean the outside of the windshield with a

washer solution or a mild detergent. Your

windshield is clean if beads do not form

when rinsing with clear water.
Clean each blade by wiping it with a cloth

soaked in a washer solution or a mild

detergent. Then rinse the blade with clear

water. If your windshield is still not clear

after cleaning the blades and using the

wiper, replace the blades.

CAUTION

Worn windshield wiper blades can

damage the windshield and impair

driver vision.

SDI2359

REPLACING

Replace the wiper blades if they are worn.

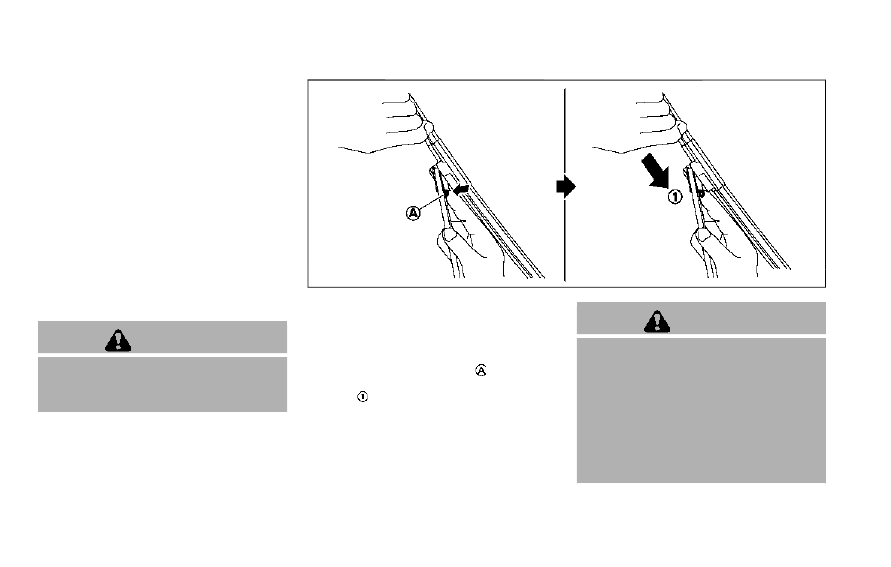

1. Lift the wiper arm away from the

windshield.

2. Push the release tab

, and then

move the wiper blade down the wiper

arm

while pushing the release tab

to remove.

3. Insert the new wiper blade onto the

wiper arm until a click sounds.

4. Rotate the wiper blade so the dimple

is in the groove.

CAUTION

. After wiper blade replacement,

return the wiper arm to its origi-

nal position;

otherwise it may be damaged

when the hood is opened.

. Make sure the wiper blades con-

tact the glass; otherwise the arm

may be damaged from wind

pressure.

WINDSHIELD WIPER BLADES

SDI2362

Be careful not to clog the washer nozzle

. This may cause improper windshield

washer operation. If the nozzle is clogged,

remove any objects with a needle or small

pin

. Be careful not to damage the

nozzle.

If the brakes do not operate properly, it is

recommended you have the brakes

checked by a NISSAN dealer.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjust-

ing brakes.
The disc-type brakes self-adjust every

time the brake pedal is applied.

WARNING

Have your brake system checked if

the brake pedal height does not

return to normal. It is recommended

you visit a NISSAN dealer for this

service.

BRAKE PAD WEAR WARNING

The disc brake pads have audible wear

warnings. When a brake pad requires

replacement, it will make a high pitched

scraping sound when the vehicle is in

motion. This scraping sound will first

occur only when the brake pedal is

depressed. After more wear of the brake

pad the sound will always be heard even

if the brake pedal is not depressed. Have

the brakes checked as soon as possible if

the wear warning sound is heard.
Under some driving or climate conditions,

occasional brake squeak, squeal or other

noise may be heard. Occasional brake

noise during light to moderate stops is

normal and does not affect the function

or performance of the brake system.
Proper brake inspection intervals

should be followed. For additional infor-

mation, see the maintenance schedule

shown in the “9. Maintenance and sche-

dules” section.

Do-it-yourself

8-17

BRAKES

8-18

Do-it-yourself

SDI1479A

SDI2566

ENGINE COMPARTMENT

WARNING

Never use a fuse of a higher or lower

amperage rating than that specified

on the fuse box cover. This could

damage the electrical system or

electronic control units or cause a

fire.

If any electrical equipment does not

operate, check for an open fuse.

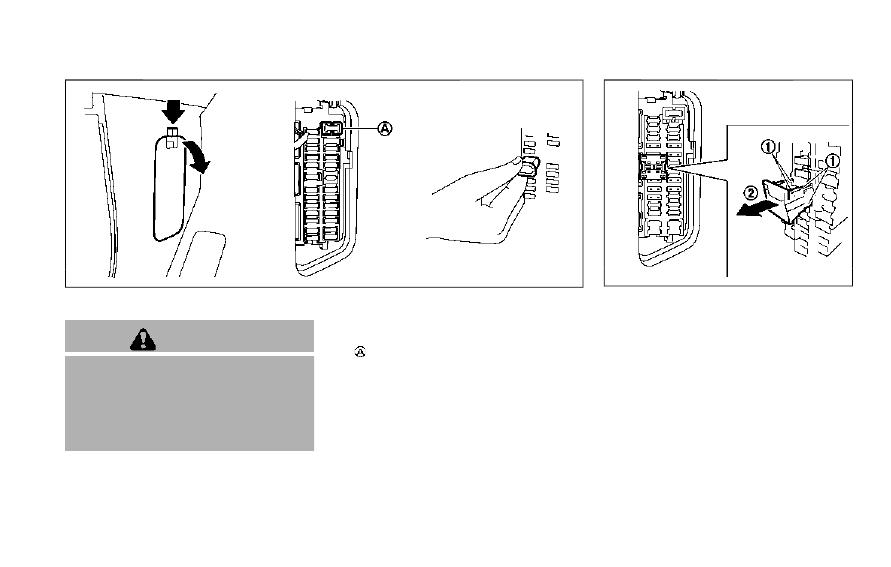

1. Be sure the ignition switch is pushed

to the OFF or LOCK position and the

headlight switch is turned to OFF.

2. Open the engine hood.

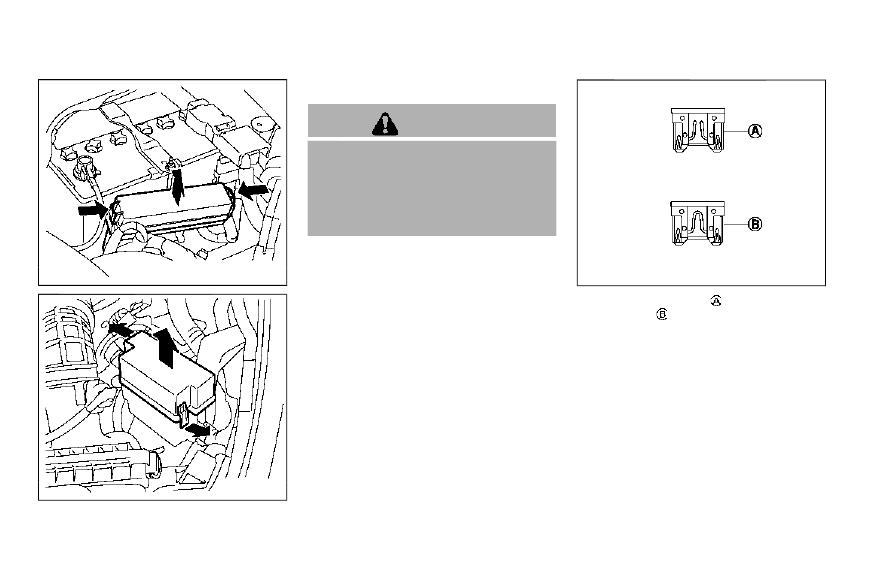

3. Remove the fuse/fusible link holder

cover.

4. Remove the fuse with the fuse puller

located in the passenger compart-

ment fuse box.

SDI1754

5. If the fuse is open

, replace it with a

new fuse

. Spare fuses are stored in

the passenger compartment fuse box.

6. If a new fuse also opens, have the

electrical system checked and re-

paired. It is recommended you visit a

NISSAN dealer for this service.

Fusible links

If any electrical equipment does not

operate and fuses are in good condition,

check the fusible links. If any of these

fusible links are melted, replace only with

genuine NISSAN parts.

FUSES

SDI2361

PASSENGER COMPARTMENT

WARNING

Never use a fuse of a higher or lower

amperage rating than that specified

on the fuse box cover. This could

damage the electrical system or

electronic control units or cause a

fire.

If any electrical equipment does not

operate, check for an open fuse.
1. Be sure the ignition switch is pushed

to the OFF or LOCK position and the

headlight switch is turned to OFF.

2. Open the fuse box lid.
3. Remove the fuse with the fuse puller

.

4. If the fuse is open, replace it with a

new fuse. Spare fuses are stored in the

fuse box.

5. If a new fuse also opens, have the

electrical system checked and re-

paired. It is recommended you visit a

NISSAN dealer for this service.

SDI2704

Extended storage fuse switch

To reduce battery drain, the extended

storage fuse switch comes from the

factory switched off.
Prior to delivery of your vehicle, the switch

is pushed in (switched on) and should

always remain on.
If the extended storage fuse switch is not

pushed in (switched on), the “SHIPPING

MODE ON, PUSH STORAGE FUSE” warning

may appear on the vehicle information

display. See “Warnings and alerts” (P.2-21).
If any electrical equipment does not

operate, remove the extended storage

fuse switch and check for an open fuse.

Do-it-yourself

8-19

8-20

Do-it-yourself

NOTE:
If the extended storage fuse switch

malfunctions, or if the fuse is open, it

is not necessary to replace the switch.

In this case, remove the extended sto-

rage fuse switch and replace it with a

new fuse of the same rating.
How to remove the extended storage
fuse switch:
1. To remove the extended storage fuse

switch, be sure the ignition switch is in

the OFF or LOCK position.

2. Be sure the headlight switch is in the

OFF position.

3. Remove the fuse box cover.
4. Pinch the locking tabs

found on

each side of the storage fuse switch.

5. Pull the storage fuse switch straight

out from the fuse box

.

SDI2451

CAUTION

Be careful not to allow children to

swallow the battery and removed

parts.

Replace the battery as follows:
1. Remove the mechanical key from the

key.

2. Insert a small screwdriver into the slit

of the corner and twist it to separate

the upper part from the lower part.

Use a cloth to protect the casing.

3. Replace the battery with a new one.

Recommended battery:
CR2032 or equivalent

.

Do not touch the internal circuit

and electric terminals as doing so

could cause a malfunction.

.

Hold the battery by the edges.

Holding the battery across the

contact points will seriously deplete

the storage capacity.

.

Make sure that the

+ side faces the

bottom case.

INTELLIGENT KEY BATTERY REPLACEMENT

SDI2452

4. Align the tips of the upper and lower

parts , and then push them together

until it is securely closed

.

5. Operate the buttons to check its

operation.

If you need any assistance for replace-

ment, it is recommended you visit a

NISSAN dealer for this service.
FCC Notice:
For USA:
This device complies with Part 15 of the

FCC Rules. Operation is subject to the

following two conditions: (1) This device

may not cause harmful interference,

and (2) this device must accept any

interference received, including inter-

ference that may cause undesired op-

eration.
NOTE:
Changes or modifications not expressly

approved by the party responsible for

compliance could void the user’s

authority to operate the equipment.
For Canada:
This device complies with Industry Ca-

nada licence-exempt RSS standard(s).

Operation is subject to the following

two conditions: (1) this device may not

cause interference, and (2) this device

must accept any interference, including

interference that may cause undesired

operation of the device.

Do-it-yourself

8-21

8-22

Do-it-yourself

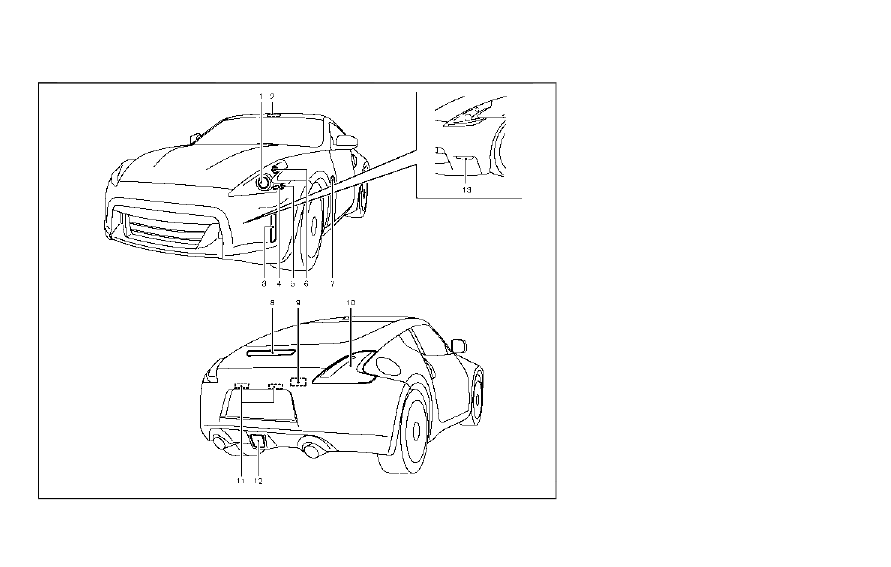

JVM0467X

COUPE

1.

Headlight (high- and low-beam)

2.

Map light

3.

Daytime running light (except for NISMO

models)

4.

Front parking light

5.

Front side marker light

6.

Front turn signal light

7.

Side turn signal light (if so equipped)

8.

High-mounted stop light

9.

Cargo light

10.

Rear combination light (rear turn signal/

tail/stop/side marker/back-up light)

11.

License plate light

12.

Rear fog light (if so equipped)

13.

Daytime running light (NISMO models)

LIGHTS

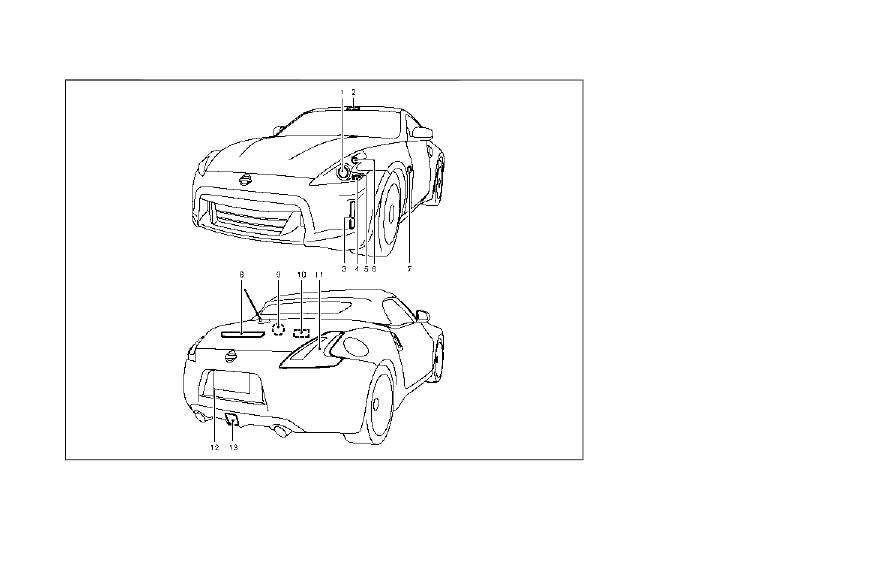

JVM0140X

ROADSTER

1.

Headlight (high- and low-beam)

2.

Map light

3.

Daytime running light

4.

Front parking light

5.

Front side marker light

6.

Front turn signal light

7.

Side turn signal light

8.

High-mounted stop light

9.

Trunk light

10.

Cargo area courtesy light

11.

Rear combination light (rear turn signal/

tail/stop/side marker/back-up light)

12.

License plate light

13.

Rear fog light (if so equipped)

HEADLIGHTS

Fog may temporarily form inside the lens

of the exterior lights in the rain or in a car

wash. A temperature difference between

the inside and the outside of the lens

causes the fog. This is not a malfunction.

If large drops of water collect inside the

lens, it is recommended you visit a NISSAN

dealer for this service.

Do-it-yourself

8-23

8-24

Do-it-yourself

Replacing

WARNING

HIGH VOLTAGE

When xenon headlights are on, they

produce a high voltage. To prevent

an electric shock, never attempt to

modify or disassemble. We recom-

mend you have your xenon head-

lights replaced at a NISSAN dealer.

For additional information, see

“Headlight and turn signal switch”

(P.2-34).

Use the same number and wattage

shown in the following chart as originally

installed.
It is recommended you visit a NISSAN

dealer if replacement is required.

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight*

High/Low beams (Xenon)

35

D2S

Front turn signal light*

28/8

7444NA

Front parking light*

5

W5W

Front side marker light*

LED

—

Side turn signal light (if so equipped)*

LED

—

Daytime running light*

LED

—

Rear combination light*

back-up

16

W16W

turn signal

21

WY21W

stop/tail/side marker

LED

—

Rear fog light (if so equipped)*

21

W21W

License plate light*

5

W5W

Map light

8

—

Vanity mirror light*

1.8

—

Cargo area courtesy light (Roadster)*

5

—

Cargo light (Coupe)*

5

—

Trunk light (Roadster)*

3.4

—

High-mounted stop light*

LED

—

*:

It is recommended you visit a NISSAN dealer for replacement.

NOTE: Always check with the Parts Department at a NISSAN dealer for the latest information

about parts.

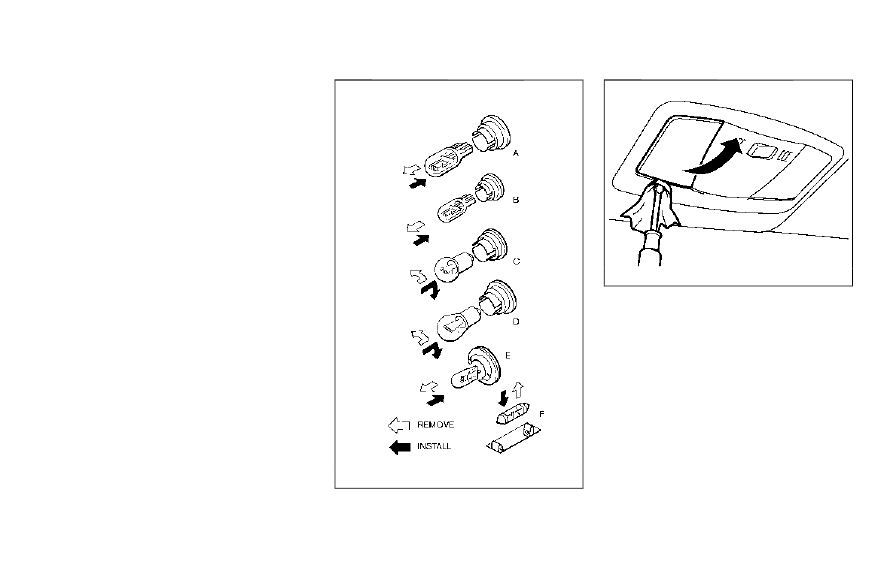

Replacement procedures

All other lights are either type A, B, C, D, E

or F. When replacing a bulb, first remove

the lens and/or cover.

SDI1679

SDI2352

Map light

Do-it-yourself

8-25

8-26

Do-it-yourself

If you have a flat tire, see “Flat tire” (P.6-

3).

TIRE PRESSURE
Tire Pressure Monitoring System

(TPMS)

This vehicle is equipped with the Tire

Pressure Monitoring System (TPMS). It

monitors tire pressure of all tires except

the spare. When the low tire pressure

warning light is lit and the CHECK TIRE

PRESSURE warning appears on the vehi-

cle information display, one or more of

your tires is significantly under-inflated.
The TPMS will activate only when the

vehicle is driven at speeds above 16 MPH

(25 km/h). Also, this system may not

detect a sudden drop in tire pressure

(for example a flat tire while driving).
For more details, see “Low tire pressure

warning light” (P.2-13), “Tire Pressure Mon-

itoring System (TPMS)” (P.5-3) and “Tire

Pressure Monitoring System (TPMS)” (P.6-

3).

Tire inflation pressure
Check the pressure of the tires

(including the spare) often and al-

ways prior to long distance trips.

The recommended tire pressure

specifications are shown on the

Tire and Loading Information label

under the “Cold Tire Pressure”

heading. The Tire and Loading In-

formation label is affixed to the

driver side center pillar. Tire pres-

sures should be checked regularly

because:
. Most tires naturally lose air over

time.

. Tires can lose air suddenly when

driven over potholes or other

objects or if the vehicle strikes

a curb while parking.

The tire pressures should be

checked when the tires are cold.

The tires are considered COLD after

the vehicle has been parked for 3 or

more hours, or driven less than 1

mile (1.6 km) at moderate speeds.
Incorrect tire pressure, including

under inflation, may adversely

affect tire life and vehicle hand-

ling.

WARNING

. Improperly inflated tires can

fail suddenly and cause an

accident.

. The Gross Vehicle Weight

rating (GVWR) is located on

the F.M.V.S.S./C.M.V.S.S. la-

bel. The vehicle weight ca-

pacity is indicated on the

Tire and Loading Informa-

tion label. Do not load your

vehicle beyond this capacity.

Overloading your vehicle

may result in reduced tire

life, unsafe operating condi-

tions due to premature tire

failure, or unfavorable hand-

ling characteristics and

could also lead to a serious

accident. Loading beyond

the specified capacity may

also result in failure of other

vehicle components.

WHEELS AND TIRES
