FREEING A FROZEN DOOR LOCK

To prevent a door lock from freezing,

apply deicer through the key hole. If the

lock becomes frozen, heat the key before

inserting it into the key hole or use the

Intelligent Key system.

ANTIFREEZE

In the winter when it is anticipated that

the outside temperature will drop below

32°F (0°C), check antifreeze to assure

proper winter protection. For additional

information, see “Engine cooling system”

(P.8-4).

BATTERY

If the battery is not fully charged during

extremely cold weather conditions, the

battery fluid may freeze and damage the

battery. To maintain maximum efficiency,

the battery should be checked regularly.

For additional information, see “Battery”

(P.8-11).

DRAINING OF COOLANT WATER

If the vehicle is to be left outside without

antifreeze, drain the cooling system, in-

cluding the engine block. Refill before

operating the vehicle. For details, see

“Engine cooling system” (P.8-4).

TIRE EQUIPMENT

SUMMER tires have a tread designed to

provide superior performance on dry

pavement. However, the performance of

these tires will be substantially reduced in

snowy and icy conditions. If you operate

your vehicle on snowy or icy roads,

NISSAN recommends the use of MUD &

SNOW or ALL SEASON tires on all four

wheels. It is recommended you consult a

NISSAN dealer for the tire type, size, speed

rating and availability information.
For additional traction on icy roads,

studded tires may be used. However,

some U.S. states and Canadian provinces

prohibit their use. Check local, state and

provincial laws before installing studded

tires.
Skid and traction capabilities of

studded snow tires, on wet or dry

surfaces, may be poorer than that of

non-studded snow tires.
Tire chains may be used. For details, see

“Tire chains” (P.8-33) of this manual.

SPECIAL WINTER EQUIPMENT

It is recommended that the following

items be carried in the vehicle during

winter:
. A scraper and stiff-bristled brush to

remove ice and snow from the win-

dows and wiper blades.

. A sturdy, flat board to be placed under

the jack to give it firm support.

. A shovel to dig the vehicle out of

snowdrifts.

. Extra window washer fluid to refill the

reservoir tank.

DRIVING ON SNOW OR ICE

WARNING

. Wet ice (32°F, 0°C and freezing

rain), very cold snow or ice can be

slick and very hard to drive on.

The vehicle will have much less

traction or “grip” under these

conditions. Try to avoid driving

on wet ice until the road is salted

or sanded.

. Whatever the condition, drive

with caution. Accelerate and slow

down with care. If accelerating or

downshifting too fast, the drive

wheels will lose even more trac-

Starting and driving

5-33

COLD WEATHER DRIVING

5-34

Starting and driving

tion.

. Allow more stopping distance

under these conditions. Braking

should be started sooner than on

dry pavement.

. Allow greater following distances

on slippery roads.

. Watch for slippery spots (glare

ice). These may appear on an

otherwise clear road in shaded

areas. If a patch of ice is seen

ahead, brake before reaching it.

Try not to brake while on the ice,

and avoid any sudden steering

maneuvers.

. Do not use the cruise control on

slippery roads.

. Snow can trap dangerous ex-

haust gases under your vehicle.

Keep snow clear of the exhaust

pipe and from around your vehi-

cle.

ENGINE BLOCK HEATER (if so

equipped)

Engine block heaters are used to assist

with cold temperature starting.
The engine block heater should be used

when the outside temperature is 20°F

(−7°C) or lower.

To use the engine block heater

1. Turn the engine off.
2. Open the hood and unwrap the en-

gine block heater cord.

3. Plug the engine block heater cord into

a grounded 3-wire, 3-pronged exten-

sion cord.

4. Plug the extension cord into a Ground

Fault Interrupt (GFI) protected,

grounded 110-volt AC (VAC) outlet.

5. The engine block heater must be

plugged in for at least 2 - 4 hours,

depending on outside temperatures,

to properly warm the engine coolant.

Use an appropriate timer to turn the

engine block heater on.

6. Before starting the engine, unplug and

properly store the cord to keep it

away from moving parts.

WARNING

. Do not use your engine block

heater with an ungrounded elec-

trical system or a 2-pronged

adapter. You can be seriously

injured by an electrical shock if

you use an ungrounded connec-

tion.

. Disconnect and properly store the

engine block heater cord before

starting the engine. Damage to

the cord could result in an elec-

trical shock and can cause ser-

ious injury.

. Use a heavy-duty 3-wire, 3-

pronged extension cord rated

for at least 10A. Plug the exten-

sion cord into a Ground Fault

I n t e r r u p t ( G F I ) p r o t e c t e d ,

grounded 110-VAC outlet. Failure

to use the proper extension cord

or a grounded outlet can result in

a fire or electrical shock and

cause serious personal injury.

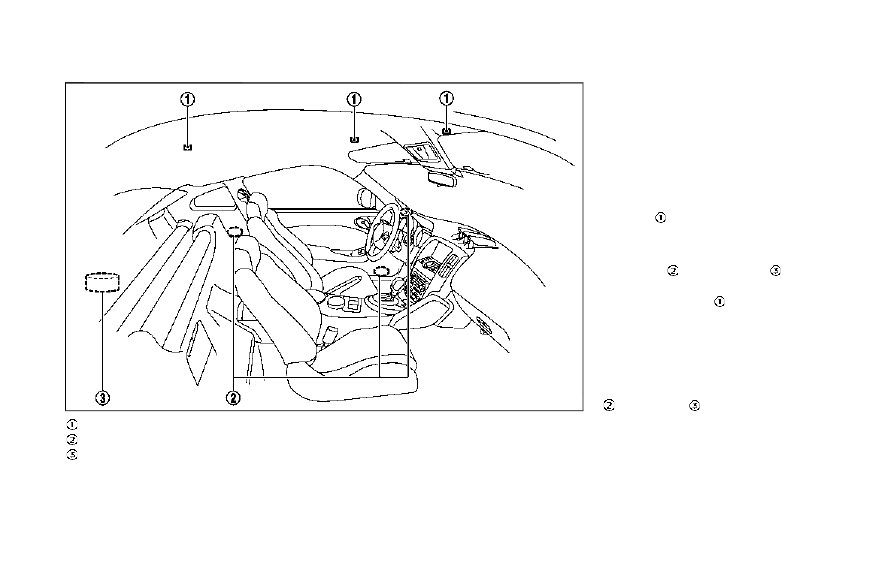

JVS0583X

Microphones
Speakers
Woofer (on the spare tire)

NOTE:
To operate the active noise cancellation

and active sound enhancement prop-

erly:
. Do not cover the speakers or woofer.

. Do not cover the microphones.

. Do not change or modify speakers

including the woofer and any audio

related parts such as the amplifier.

. Do not make any modification includ-

ing sound deadening or modifications

around the microphones, speakers or

woofer.

ACTIVE NOISE CANCELLATION

The active noise cancellation uses micro-

phones

located inside the vehicle to

detect engine booming noises. The sys-

tem then automatically produces a mu-

ted engine booming noise through the

speakers

and woofer

to reduce

engine booming noise.
If the microphone

or the area around it

is tapped, abnormal noise may be output

from the speaker.

ACTIVE SOUND ENHANCEMENT

The active sound enhancement gener-

ates sounds according to engine speed

and driving modes through the speakers

and woofer

to enhance the quality of

the engine sound.

Starting and driving

5-35

ACTIVE NOISE CANCELLATION/ACTIVE

SOUND ENHANCEMENT (if so equipped)

5-36

Starting and driving

MEMO

6 In case of emergency

Hazard warning flasher switch .......................................... 6-2
Roadside assistance program ............................................ 6-2
Emergency engine shut off ................................................... 6-3
Flat tire ................................................................................................... 6-3

Tire Pressure Monitoring System (TPMS) ............ 6-3
Changing a flat tire (for models with

spare tire) ...................................................................................... 6-4
Repairing flat tire (for models with

emergency tire puncture repair kit) ........................ 6-9

Jump starting ................................................................................. 6-15
Push starting ................................................................................... 6-17

If your vehicle overheats ...................................................... 6-17
Towing your vehicle ................................................................. 6-19

Towing Automatic Transmission

recommended by NISSAN (except for

NISMO models) .................................................................... 6-20
Towing Manual Transmission recommended

by NISSAN (except for NISMO models) .............. 6-21
Towing recommended by NISSAN

(NISMO models) ................................................................... 6-22
Vehicle recovery (freeing a stuck vehicle) ...... 6-22

6-2

In case of emergency

SIC2574

Push the switch on to warn other drivers

when you must stop or park under

emergency conditions. All turn signal

lights will flash.

WARNING

. If stopping for an emergency, be

sure to move the vehicle well off

the road.

. Do not use the hazard warning

flashers while moving on the

highway unless unusual circum-

stances force you to drive so

slowly that your vehicle might

become a hazard to other traffic.

. Turn signals do not work when

the hazard warning flasher lights

are on.

The flasher can be actuated with the

ignition switch in any position.
Some state laws may prohibit the use of

the hazard warning flasher switch while

driving.

In the event of a roadside emergency,

Roadside Assistance Service is available

to you. Please refer to your Warranty

Information Booklet for details.

HAZARD WARNING FLASHER SWITCH

ROADSIDE ASSISTANCE PROGRAM

To shut off the engine in an emergency

situation while driving, perform the fol-

lowing procedure:
. Rapidly push the push-button ignition

switch 3 consecutive times in less

than 1.5 seconds, or

. Push and hold the push-button igni-

tion switch for more than 2 seconds.

TIRE PRESSURE MONITORING SYS-

TEM (TPMS)

This vehicle is equipped with the Tire

Pressure Monitoring System (TPMS). It

monitors tire pressure of all tires except

the spare. When the low tire pressure

warning light is lit and the CHECK TIRE

PRESSURE warning appears on the vehi-

cle information display, one or more of

your tires is significantly under-inflated. If

the vehicle is being driven with low tire

pressure, the TPMS will activate and warn

you of it by the low tire pressure warning

light. This system will activate only when

the vehicle is driven at speeds above 16

MPH (25 km/h). For more details, see

“Warning lights, indicator lights and audi-

ble reminders” (P.2-10) and “Tire Pressure

Monitoring System (TPMS)” (P.5-3).

WARNING

. If the low tire pressure warning

light illuminates while driving,

avoid sudden steering maneu-

vers or abrupt braking, reduce

vehicle speed, pull off the road

to a safe location and stop the

vehicle as soon as possible. Driv-

ing with under-inflated tires may

permanently damage the tires

and increase the likelihood of tire

failure. Serious vehicle damage

could occur and may lead to an

accident and could result in ser-

ious personal injury. Check the

tire pressure for all four tires.

Adjust the tire pressure to the

recommended COLD tire pressure

shown on the Tire and Loading

Information label to turn the low

tire pressure warning light OFF. If

the light still illuminates while

driving after adjusting the tire

pressure, a tire may be flat or

the TPMS may be malfunctioning.

If you have a flat tire, replace it

with a spare tire (if so equipped)

or repair it with the tire puncture

repair kit (if so equipped) as soon

as possible. If no tire is flat and all

tires are properly inflated, it is

recommended you consult a

NISSAN dealer.

. Since the spare tire is not

equipped with the TPMS, when a

spare tire is mounted or a wheel

is replaced, the TPMS will not

function and the low tire pressure

warning light will flash for ap-

proximately 1 minute. The light

will remain on after 1 minute.

Have your tires replaced and/or

TPMS system reset as soon as

In case of emergency

6-3

EMERGENCY ENGINE SHUT OFF

FLAT TIRE

6-4

In case of emergency

possible. It is recommended you

visit a NISSAN dealer for these

services.

. Replacing tires with those not

originally specified by NISSAN

could affect the proper operation

of the TPMS.

. NISSAN recommends using only

Genuine NISSAN Emergency Tire

Sealant provided with your vehi-

cle. Other tire sealants may da-

mage the valve stem seal which

can cause the tire to lose air

pressure. It is recommended you

visit a NISSAN dealer as soon as

possible after using tire repair

sealant (for models equipped

with the emergency tire puncture

repair kit).

CHANGING A FLAT TIRE (for models

with spare tire)

If you have a flat tire, follow the instruc-

tions below.

Stopping the vehicle

1. Safely move the vehicle off the road

and away from traffic.

2. Turn on the hazard warning flashers.
3. Park on a level surface and apply the

parking brake. Move the shift lever to

the P (Park) position (Automatic trans-

mission models). Move the shift lever

to the R (Reverse) gear (Manual trans-

mission models).

4. Turn off the engine.
5. Raise the hood to warn other traffic,

and to signal professional road assis-

tance personnel that you need assis-

tance.

6. Have all passengers get out of the

vehicle and stand in a safe place, away

from traffic and clear of the vehicle.

WARNING

. Make sure the parking brake is

securely applied and the manual

transmission is shifted into R

(Reverse), or the automatic trans-

mission into P (Park).

. Never change tires when the ve-

hicle is on a slope, ice or slippery

areas. This is hazardous.

. Never change tires if oncoming

traffic is close to your vehicle.

Wait for professional road assis-

tance.

MCE0001A

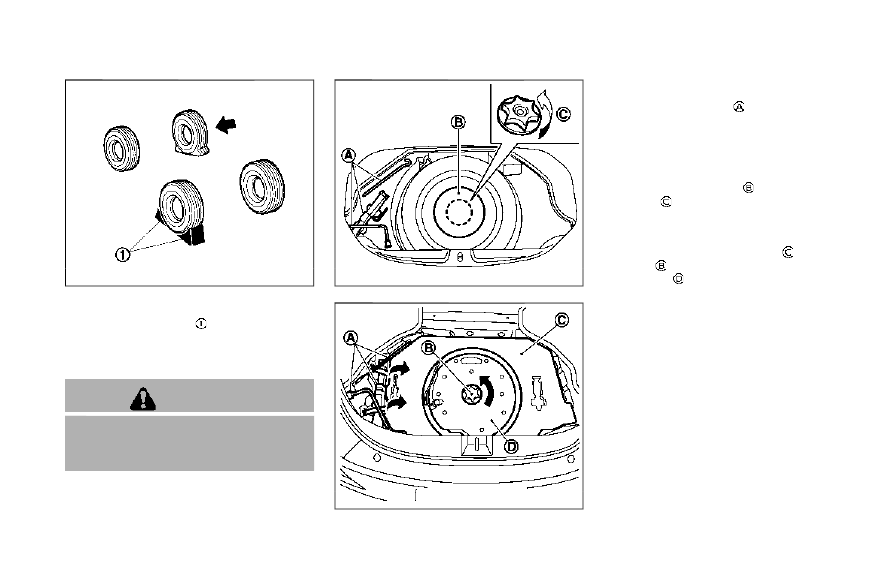

Blocking wheels

Place suitable blocks

at both the front

and back of the wheel diagonally oppo-

site the flat tire to prevent the vehicle

from moving when it is jacked up.

WARNING

Be sure to block the wheel as the

vehicle may move and result in

personal injury.

SCE0844

Without subwoofer

SCE0807

With subwoofer

Getting the spare tire and tools

Remove jacking tools

located under the

cargo room/trunk as illustrated.
For Coupe models, unfasten the belts and

lift the jack up to remove.
Models without subwoofer:
Remove the spacer

, and turn the

retainer

counterclockwise, then re-

move the spare tire.
Models with subwoofer:
Remove the spare tire cover

. Turn the

retainer

counterclockwise, remove the

subwoofer

and place it on the side of

the cargo room (with the flat surface

facing down), then carefully remove the

spare tire.

In case of emergency

6-5

6-6

In case of emergency

Jacking up the vehicle and remov-

ing the damaged tire

WARNING

. Never get under the vehicle while

it is supported only by the jack. If

it is necessary to work under the

vehicle, support it with safety

stands.

. Use only the jack provided with

your vehicle to lift the vehicle. Do

not use the jack provided with

your vehicle on other vehicles.

The jack is designed for lifting

only your vehicle during a tire

change.

. Use the correct jack-up points.

Never use any other part of the

vehicle for jack support.

. Never jack up the vehicle more

than necessary.

. Never use blocks on or under the

jack.

. Do not start or run the engine

while vehicle is on the jack, as it

may cause the vehicle to move.

This is especially true for vehicles

with limited slip differentials.

. Do not allow passengers to stay

in the vehicle while it is on the

jack.

Carefully read the caution label at-

tached to the jack body and the follow-

ing instructions.

SCE0790

Jack-up point

1. Place the jack directly under the jack-

up point as illustrated so the top of

the jack contacts the vehicle at the

jack-up point. Align the jack head

between the two notches in the front

or the rear as shown. Also fit the

groove of the jack head between the

notches as shown.
The jack should be used on level firm

ground.

SCE0504

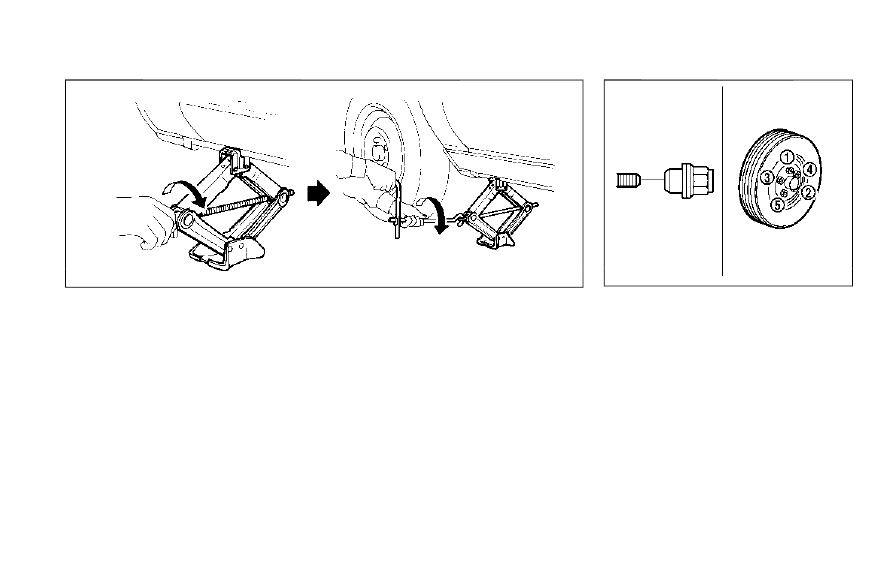

2. Loosen each wheel nut one or two

turns by turning counterclockwise

with the wheel nut wrench. Do not

remove the wheel nuts until the tire

is off the ground.

3. To lift the vehicle, securely hold the

jack lever and rod with both hands as

shown above. Carefully raise the ve-

hicle until the tire clears the ground.

Remove the wheel nuts, and then

remove the tire.

SCE0661

Installing the spare tire

The T-type spare tire is designed for

emergency use. (See specific instruc-

tions under the heading “Wheels and

tires” (P.8-26).)
1. Clean any mud or dirt from the sur-

face between the wheel and hub.

2. Carefully put the spare tire on and

tighten the wheel nuts finger tight.

Check that all the wheel nuts contact

the wheel surface horizontally.
Models equipped with different

sized tires in the front and rear:
When replacing a front tire, make sure

that the hole in the spare tire wheel is

In case of emergency

6-7

6-8

In case of emergency

aligned with the pin on the brake

rotor.

3. With the wheel nut wrench, tighten

wheel nuts alternately and evenly in

the sequence illustrated ( , , , , )

until they are tight.

4. Lower the vehicle slowly until the tire

touches the ground. Then, with the

wheel nut wrench, tighten the wheel

nuts securely in the sequence as

illustrated. Lower the vehicle comple-

tely.

WARNING

. Incorrect wheel nuts or impro-

perly tightened wheel nuts can

cause the wheel to become loose

or come off. This could cause an

accident.

. Do not use oil or grease on the

wheel studs or nuts. This could

cause the nuts to become loose.

. Retighten the wheel nuts when

the vehicle has been driven for

600 miles (1,000 km) (also in

cases of a flat tire, etc.).

. As soon as possible, tighten the

wheel nuts to the specified torque

with a torque wrench.

Wheel nut tightening torque:

80 ft-lb (108 N·m)

The wheel nuts must be kept tigh-

tened to specification at all times. It

is recommended that wheel nuts be

tightened to specifications at each

lubrication interval.

. Adjust tire pressure to the COLD

pressure.
COLD pressure:
After the vehicle has been parked for

three hours or more or driven less

than 1 mile (1.6 km).
COLD tire pressures are shown on

the Tire and Loading Information

label affixed to the driver side center

pillar.

Stowing the damaged tire and

tools

Coupe models:
1. Securely store the damaged tire and

jacking tools in the storage area.

2. Place the spare tire cover and the

cargo room carpet over the damaged

tire.

3. Close the rear hatch.

SCE0845

Roadster models:
Securely store the jacking tools in the

storage area.
Place the spare tire cover and trunk room

carpet back in the trunk, and then close

the trunk lid.

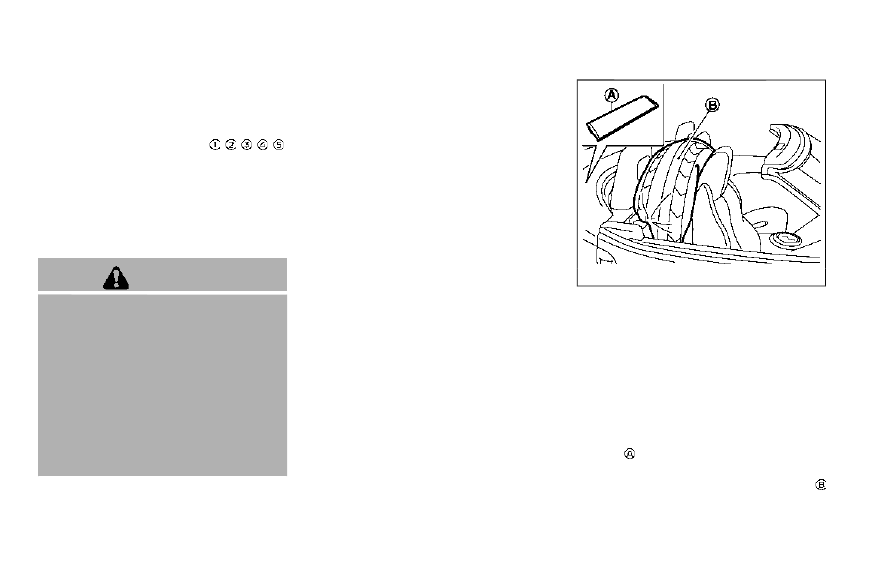

Securely store the damaged tire accord-

ing to the following procedure as illu-

strated.
1. Put the damaged tire in the plastic

bag

stored in the trunk.

2. Move the passenger seat forward, and

then place the damaged tire

wrapped in the plastic bag behind

the seat.

3. Move the passenger seat backward to

secure the damaged tire.

WARNING

. Always make sure that the spare

tire and jacking equipment are

properly secured after use. Such

items can become dangerous

projectiles in an accident or sud-

den stop.

. The spare tire is designed for

emergency use. See specific in-

structions under the heading

“Wheels and tires” (P.8-26).

REPAIRING FLAT TIRE (for models

with emergency tire puncture re-

pair kit)

WARNING

. After using Emergency Tire Sea-

lant to repair a minor tire punc-

ture, do not drive the vehicle at

speeds faster than 50 MPH (80

km/h).

. Immediately after using the

Emergency Tire Sealant to repair

a minor tire puncture, take your

vehicle to inspect, and repair or

replace the tire. It is recom-

mended you visit a NISSAN dealer

for this service. The Emergency

Tire Sealant cannot permanently

seal a punctured tire. Continuing

operation of the vehicle without a

permanent tire repair can lead to

a crash.

. NISSAN recommends using only

Genuine NISSAN Emergency Tire

Sealant provided with your vehi-

cle. Other tire sealants may da-

mage the valve stem seal which

can cause the tire to lose air

pressure. It is recommended you

visit a NISSAN dealer as soon as

possible after using tire repair

sealant.

This vehicle does not have a spare tire.

The emergency tire puncture repair kit

(Emergency Tire Sealant) is supplied with

the vehicle instead of a spare tire. It can

be used to temporarily repair minor tire

punctures.
If possible, have the vehicle towed to a

facility that can repair or replace the flat

tire. Using the emergency tire puncture

repair kit may cause a malfunction of the

tire pressure sensor and cause the low

tire pressure warning light to illuminate.

If you have a flat tire, follow the instruc-

tions below.

CAUTION

. To avoid the emergency tire

puncture repair kit being da-

maged during storage or use:
— Only use the emergency tire

puncture repair kit on your

vehicle. Do not use it on other

vehicles.

— Only use the kit to inflate the

tires of your vehicle and to

check the vehicle’s tire pres-

sure.

— Only plug the compressor into

a 12V DC car power point.

— Keep the kit free of water and

dirt.

— Do not disassemble or modify

the kit.

— Do not drop the kit or allow

hard impacts to the kit.

. Do not use the emergency tire

puncture repair kit under the

following conditions. It is recom-

mended you visit a NISSAN dealer

or professional road assistance.

In case of emergency

6-9

6-10

In case of emergency

— when the sealant has passed

its expiration date (shown on

the label attached to the bot-

tle)

— when the cut or the puncture

is approximately 0.25 in (6

mm) or longer

— when the tire sidewall is da-

maged

— when the vehicle has been

driven with extremely low tire

pressure

— when the tire has come off the

inside or the outside of the

wheel.

— when the tire wheel is da-

maged

— when two or more tires are

flat

Stopping the vehicle

1. Safely move the vehicle off the road

and away from traffic.

2. Turn on the hazard warning flashers.
3. Park on a level surface and apply the

parking brake.

4. Automatic Transmission models:

Move the shift lever to the P (Park)

position.
Manual Transmission models:
Move the shift lever to the R (Reverse)

position.

5. Turn off the engine.
6. Raise the hood to warn other traffic

and to signal professional road assis-

tance personnel that you need assis-

tance.

7. Have all passengers get out of the

vehicle and stand in a safe place, away

from traffic and clear of the vehicle.

WARNING

Make sure the parking brake is se-

curely applied and the manual trans-

mission is shifted into R (Reverse) or

the automatic transmission into P

(Park).
. Never repair tires when the vehi-

cle is on a slope, ice or slippery

areas. This is hazardous.

. Never repair tires if oncoming

traffic is close to your vehicle.

Wait for professional road assis-

tance.

JVE0122X

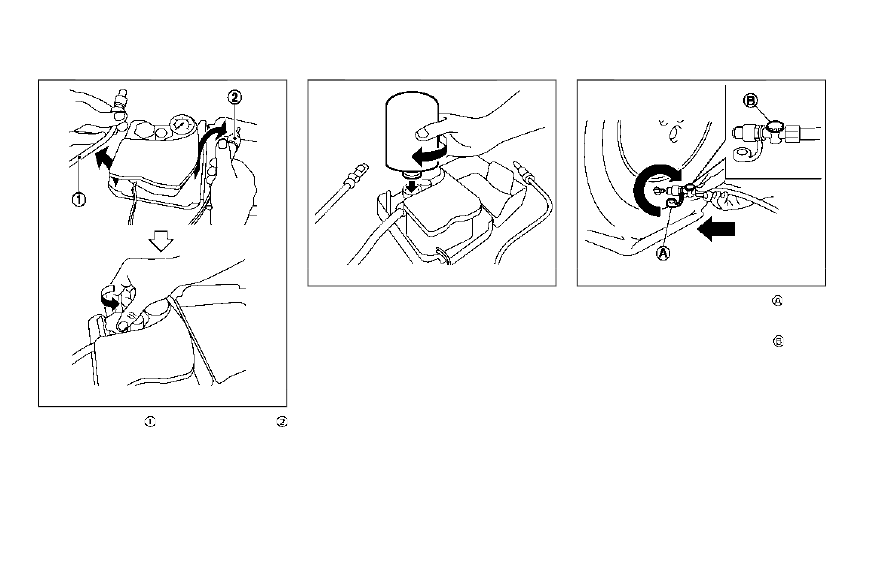

Getting emergency tire puncture

repair kit

Take out the emergency tire puncture

repair kit located under the cargo room

or in the trunk. The repair kit consists of

the following items:

Tire sealant bottle
Air compressor*
Speed restriction sticker

*: The compressor shape may differ

depending on the models.
NOTE:
For models with the emergency tire

puncture repair kit, a spare tire, jack

and rod are not equipped as standard.

These parts are dealer options. Contact

a NISSAN dealer about obtaining these

parts. See “Changing a flat tire (for

models with spare tire)” (P.6-4) for

usage of jacking tools and tire replace-

ment.

Before using emergency tire punc-

ture repair kit

. If any foreign object (for example, a

screw or nail) is embedded in the tire,

do not remove it.

. Check the expiration date of the

sealant (shown on the label attached

to the bottle). Never use a sealant

whose expiration date has passed.

Repairing tire

WARNING

Observe the following precautions

when using the tire repair com-

pound.
. Swallowing the compound is

dangerous. Immediately drink as

much water as possible and seek

prompt medical assistance.

. Rinse well with lots of water if the

compound comes into contact

with skin or eyes. If irritation

persists, seek prompt medical

attention.

. Keep the repair compound out of

the reach of children.

. The emergency repair compound

may cause a malfunction of the

tire pressure sensors and cause

the low tire pressure warning

light to illuminate. Have the tire

pressure sensor replaced as soon

as possible.

NOTE:
Do not remove any nails or screws that

have penetrated the tire when perform-

ing repairs.

JVE0014X

1. Take out the speed restriction sticker

from the air compressor*, then put it

in a location where the driver can see

it while driving.
*: The compressor shape may differ

depending on the models.

CAUTION

Do not put the speed restriction label

on the steering wheel pad, the

speedometer or the warning light

locations.

In case of emergency

6-11

6-12

In case of emergency

SCE0868

2. Take the hose

and the power plug

out of the air compressor. Remove the

cap of the bottle holder from the air

compressor.

SCE0869

3. Remove the cap from the tire sealant

bottle, and screw the bottle clockwise

onto the bottle holder. (Leave the

bottle seal intact. Screwing the bottle

onto the bottle holder will pierce the

seal of the bottle.)

4. Remove the cap from the tire valve on

the flat tire.

SCE0870

5. Remove the protective cap

of the

hose and screw the hose securely

onto the tire valve. Make sure that

the pressure release valve

is se-

curely tightened. Make sure that the

air compressor switch is in the OFF

(

*) position, and then insert its power

plug into the power outlet in the

vehicle.
