Nissan 370Z (2018 year). Instruction - part 10





SPA2685

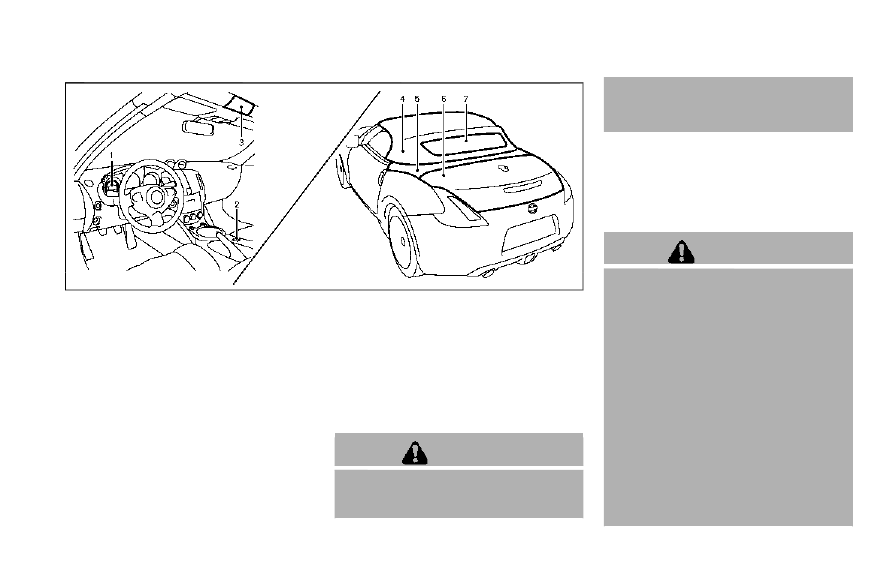

Interior/exterior view

1.

Soft top indicator light (on the combina-

tion meter)

2.

Soft top operating switch

3.

Top lock hole

4.

Soft top

5.

Top storage lid

6.

Trunk lid

7.

Rear window

BEFORE OPERATING THE TOP

The soft top of this vehicle is electrically

operated. You can fully open or close the

top only by pressing the operating switch

located on the center console.
The soft top operating switch must be

operated under all of the following con-

ditions:
. When the trunk is closed.

. When the vehicle is stopped.

. When the engine is running.

. When the ignition switch is in the ON

position.

. When the shift lever is in a position

other than the R (Reverse) position.

CAUTION

Always keep the engine running

while operating the soft top. The

top will also operate when the igni-

tion switch is in the ON position, but

run the engine to prevent a dis-

charged battery.

Be sure to follow the operating instruc-

tions, and all the warnings and cautions in

this section. Improper operation of the

top could cause a system malfunction,

damage, or deterioration of the top

material and related parts.

WARNING

Park the vehicle in a safe and

level place and apply the parking

brake.

Make sure the area is clear of

obstacles and there is enough

clearance over the top (for exam-

ple, in a garage or a covered

area). More than approximately

6.6 ft (2 m) from the ground is

required to open or close the top

safely. Otherwise, the top may

damage any objects above it

while moving. The top operating

system could also be damaged.

Do not operate the top in a strong

wind. It could be blown by the

wind, striking someone or da-

mage the top.

Pre-driving checks and adjustments

3-23

SOFT TOP (Roadster models)

3-24

Pre-driving checks and adjustments

Do not allow anyone to stand up

or extend any portion of their

body out of the opening while

the vehicle is in motion or while

the top is being operated.

In an accident you could be

thrown from the vehicle with an

open top. Always use seat belts

and proper child restraints.

CAUTION

Do not operate the top when the

temperature is below 32°F (0°C).

This may result in damage to the

top material or operating system.

Remove water drops, snow, ice or

sand from the top, and dry the

surface of the top completely

before opening it.

Do not open the top when it is

wet or damp. This may cause

interior water damage, stains or

mildew on the top material.

Be sure to turn off the rear

window defroster switch. Never

turn it on while the top is being

operated or fully opened. The

heat may damage the top mate-

rial.

SPA2691

CAUTION

Do not place any objects between

the top cloth and the structure.

Doing so could interfere with top

operation and cause damage to

the top operating system or the

objects.

Do not place anything on the top

and the storage lid. Even small

items may interfere with the top

operation and could cause da-

mage to the top or the vehicle

body.

Do not place anything in the top

storage area. The top will not fit

there properly, and this could

damage the top and/or the vehi-

cle body.

Do not sit or place excessive

weight on the top and the sto-

rage lid, especially when the top

is being operated. The top may be

damaged.

Do not drive the vehicle with the

top partially opened. Always

make sure the top is either fully

opened or closed before driving.

Secure items so that they cannot

be blown from the vehicle while

driving with the top open.

Do not operate the top manually

except for emergency cases.

Manual operation may damage

the top.

Be sure to fully open or fully close

the top. Do not release the switch

half way through the roof open-

ing or closing process. If the top is

only partially opened, significant

damage to the top could occur.

Make sure the trunk lid is securely closed

before operating the top.

SPA2706

WHEN OPERATING THE TOP

WARNING

Keep hands and other parts of the

body away from moving parts such

as the top, storage lid, side flap

and power windows.

CAUTION

Keep all parts of the top linkage clear

of obstructions, or the top latch may

not be securely locked.

NOTE:

In case of low battery or low tem-

perature, the top may temporarily

stop moving during the operation.

This functions to protect the top

control mechanism, and it is not a

malfunction.

If the top is opened and closed

repeatedly in a short period of time

or the top operation is stopped while

opening or closing, the top opera-

tion may be automatically stopped

to protect the system. Wait for ap-

proximately 5 minutes before oper-

ating the top again.

Pre-driving checks and adjustments

3-25

3-26

Pre-driving checks and adjustments

SPA1691

Soft top indicator light

The soft top indicator light in the instru-

ment panel shows the conditions of top

operation. The light illuminates when the

soft top is being operated or if it is

stopped before reaching the fully opened

or closed position. When the top is fully

opened or closed, the light will turn off.
The light blinks while the soft top is not

fully opened or closed under the following

conditions:
. When the vehicle is driven.

. When the shift lever is in the R

(Reverse) position.

Be sure to fully open or close the soft top

when driving the vehicle.
When the soft top is operating, and any of

the following conditions occur, the top

will stop operating.
. When the shift lever is in the R

(Reverse) position.

. When the vehicle moves at a speed of

3 MPH (5 km/h) or more.

. When the battery voltage is extremely

low.

. When the temperature of the soft top

system becomes extremely high.

Release the soft top operating switch,

and push the switch again to move the

top to the fully opened or closed position.

The soft top indicator light will turn off

when the top operation is completely

finished.
If the soft top indicator light illuminates

with the ignition switch ON (whether the

top is operated or not, and when the top

is engaged), it may indicate the top

operating system is not functioning prop-

erly. Have your vehicle checked as soon

as possible. It is recommended you visit a

NISSAN dealer for this service.

Automatic window lowering

When the soft top operating switch is

pressed, the power windows will auto-

matically be lowered completely. The

windows do not rise automatically after

the top operation is completed. Use the

power window switches to raise them.

SPA2632

OPENING THE TOP

1. Start the engine.
2. Push OPEN on the soft top operating

switch and hold it until the top is fully

opened.

.

The soft top indicator light will

illuminate while the top is in mo-

tion. (In about 20 seconds, the

opening movement will finish and

the indicator light turns off.)

.

Windows will automatically be fully

opened.

3. Release the switch when the top is

fully opened. (The indicator light turns

off.)

NOTE:
If you release the switch and press it

again while the top is being opened, the

top will slightly move to the closing

direction, then start moving to the

opening direction again. The top is

designed to move in this way. It is not

a malfunction.

SPA2633

CLOSING THE TOP

1. Start the engine.
2. Push CLOSE on the soft top operating

switch and hold it until the top is fully

closed.

.

The soft top indicator light will

illuminate while the top is in mo-

tion. (In about 20 seconds, the

closing movement will finish.)

.

Windows will automatically be fully

opened.

3. Release the switch when the top is

fully closed. (The indicator light will

turn off.)

Pre-driving checks and adjustments

3-27

3-28

Pre-driving checks and adjustments

OPENING THE TOP USING THE IN-

TELLIGENT KEY

The soft top can be opened using the

request switch.

SPA2570

Opening the soft top

Push the ignition switch to the OFF

position and make sure to carry the

Intelligent Key with you. Push the door

handle request switch (driver’s or passen-

ger’s)

and hold it until the soft top is

fully open.

TROUBLESHOOTING GUIDE

If the soft top stops halfway during operation or does not operate normally, follow the procedures shown in the following table. If the

procedures in the following table do not solve the symptom, have your vehicle inspected immediately. It is recommended to visit a

NISSAN dealer for this service.

Symptom

Beep

Possible cause

Possible solution

The OPEN side of the soft top oper-

ating switch is pushed, but the soft

top does not operate.

Sounds twice

The OPEN side of the soft top operating

switch is pushed while the soft top is fully

open, or the CLOSE side of the soft top

operating switch is pushed while the soft

top is fully closed.

Push the CLOSE side of the soft top operating

switch when the soft top is fully open. Push

the OPEN side of the soft top operating switch

when the soft top is fully closed.

Sounds twice

The shift lever is in the R (Reverse) position.

Shift the shift lever to the P (Park) or N

(Neutral) position (automatic transmission

models only), or shift the shift lever to the N

(Neutral) position (manual transmission mod-

els only), and then operate the soft top.

Sounds twice

The trunk lid is opened.

Fully close the trunk lid.

Does not

sound

The battery voltage is low.

Start the engine again and operate the soft

top.

Does not

sound

The operation stops to protect the system. Wait for approximately 5 minutes.

The soft top stops halfway during

operation.

Sounds twice

Objects are trapped in the moving structure

of the soft top.

Check that an object is not trapped inside the

rear parcel shelf, side flap and soft top. After

the check, place the ignition switch in the OFF

position, start the engine again and then

operate the soft top.

Sounds twice

The battery voltage is low.

Start the engine again and operate the soft

top.

When the vehicle is being driven, the

beep sounds.

Sounds con-

tinuously

The soft top is partially opened.

Immediately park the vehicle in a safe location

and fully open or fully close the soft top.

Pre-driving checks and adjustments

3-29

3-30

Pre-driving checks and adjustments

IF THE TOP DOES NOT OPEN OR

CLOSE ELECTRICALLY

If you cannot operate the soft top with

the operating switch, first check whether

all the following operating conditions are

met.
. vehicle is stopped

. ignition switch is ON (Run the engine

when operating the top.)

. the trunk is closed

. the shift lever is in a position other

than the R (Reverse) position

If the top still does not move under the

above conditions or has any system

malfunction, it is recommended you visit

a NISSAN dealer as soon as possible.

When you must close the top by yourself,

in the event of emergency or when an

immediate dealer service is not available,

close the top manually according to the

procedures shown in this section.
When closing the soft top manually:
. Move the vehicle to a safe place, away

from traffic.

. Two people should perform this pro-

cedure, as some of the top parts are

extremely heavy.

The top cannot be opened manually.

WARNING

Do not drive with the top partially

opened.

If the top cannot be operated

properly, have your vehicle

checked as soon as possible. It is

recommended you visit a NISSAN

dealer for this service.

CAUTION

The storage lid is extremely heavy.

The storage lid should be manually

opened or closed by two people.

SPA2715

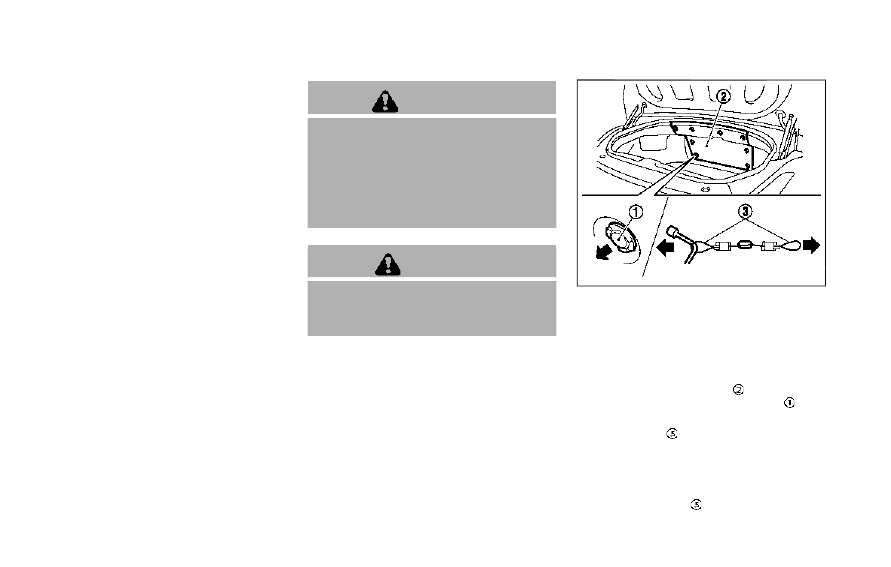

1. Open the trunk lid. In the event of a

discharged battery, the secondary

trunk release mechanism should be

operated. (See “Secondary trunk lid

release” (P.3-22).)

2. Open the top storage lid

a. Remove the board

inside of the

trunk by removing the clips

.

b. Pull the lock release cables (right

and left)

as illustrated, then close

the trunk lid.

NOTE:

Use a cloth or other tool to protect

your hands when pulling on the lock

release cables

.

SPA2686

c. Pull up the storage lid from the left

and right side of the vehicle by

hand.

CAUTION

Make sure to close the trunk lid

before opening the storage lid. The

storage lid may contact the trunk lid

and damage it.

SPA2703

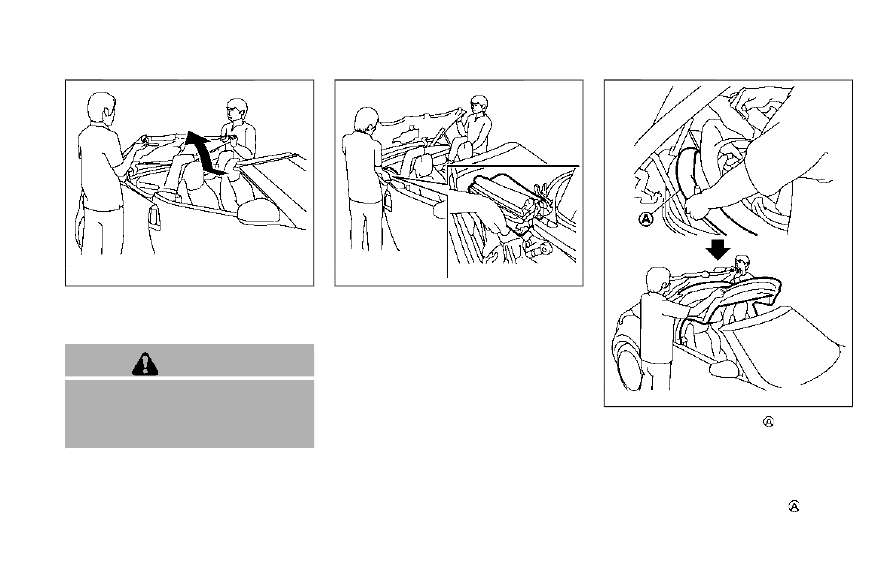

3. Close the soft top.

a. Pull up the top simultaneously from

the right and left side of the vehicle

while holding the storage lid.

SPA2704

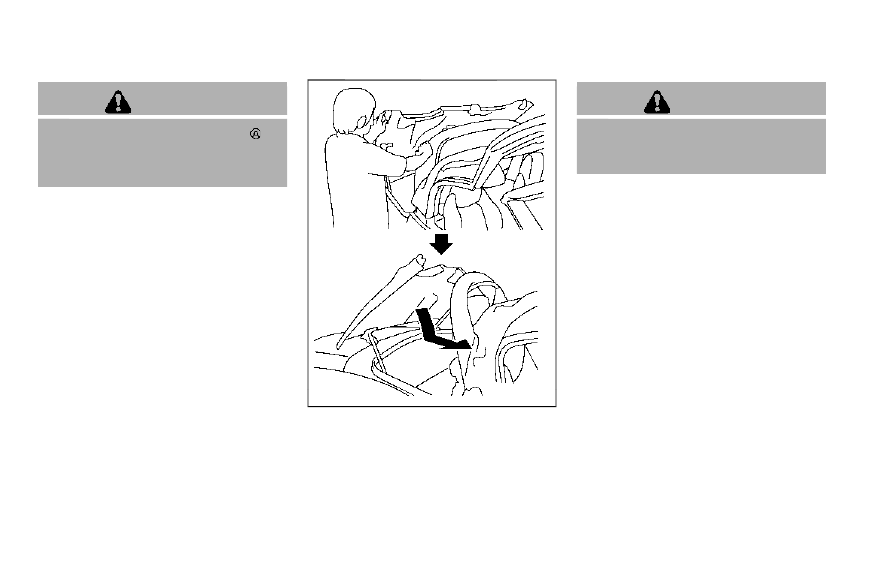

b. When the rear top

is pulled up

from the storage area, one person

must hold the storage lid and

another person must pull up the

soft top.

c. Pull up the top using both hands,

holding the rear top

as illu-

strated.

Pre-driving checks and adjustments

3-31

3-32

Pre-driving checks and adjustments

CAUTION

Make sure to hold the rear top

to

avoid the front and rear parts separ-

ating. Otherwise the top may be

damaged.

SPA2705

d. Pull down and slide the storage lid

to close while holding the rear soft

top from the right and left side of

the vehicle.

CAUTION

Make sure to close the storage lid

completely. The storage lid may

contact the soft top and damage it.

SPA2688

e. Close the front and rear parts of the

soft top at the same time as

illustrated.

SPA2689

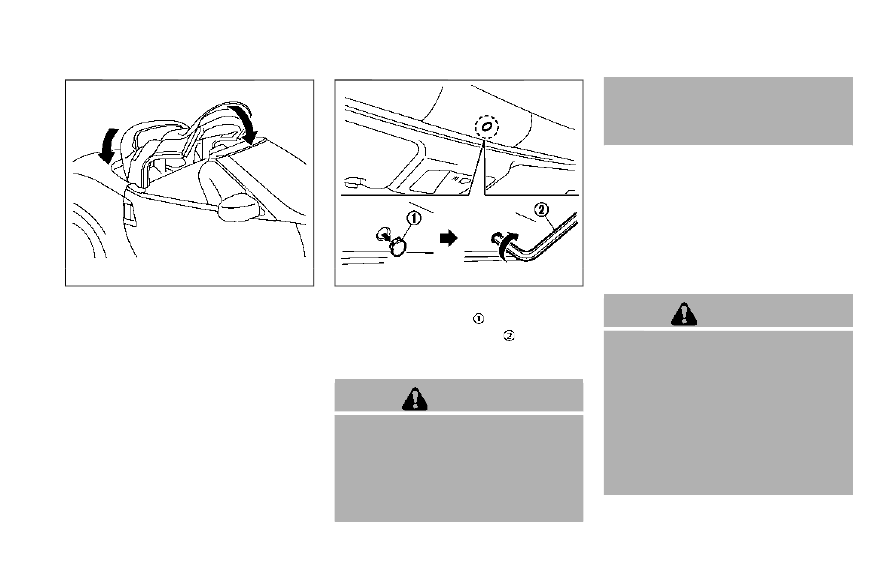

4. Lock the front part of the soft top.

a. Remove the cap

as illustrated.

b. Insert a suitable tool

(located in

the trunk) into the hole and turn

clockwise.

CAUTION

After closing the top manually,

have the system checked and/or

repaired as soon as possible. It is

recommended you visit a NISSAN

dealer for this service.

Avoid leaving the vehicle outside

for long periods or driving at high

speeds. The rear of the top is not

locked completely, and this may

allow wind and rain to get into

your vehicle.

CARE OF THE SOFT TOP AND THE

VEHICLE BODY

To use your Roadster safely and comfor-

tably, you need to observe all the warn-

ings and cautions shown in the previous

pages. Also, to maintain a good appear-

ance of the soft top and the vehicle body,

you need to care for them by cleaning

and/or washing properly.

CAUTION

Do not use an automatic car wash

or a high-pressure car wash to

clean your vehicle. The top may

be damaged and water may leak

into the inside of the vehicle.

Store the vehicle with the top

closed if it is not to be used for

long periods. Keeping the top

stowed for long periods may

cause wrinkles on the surface of

the top.

See “Cleaning exterior” (P.7-2) for detailed

Pre-driving checks and adjustments

3-33

3-34

Pre-driving checks and adjustments

instructions.
. A protective clear tape is applied to

the top storage lid painted surface

where the soft top contacts the sur-

face. When the top is fully closed, the

tape may transmit some light, visible

from the inside of the vehicle. This

does not affect the water and air

tightness of the seal.

. The inner surface of the trunk and top

storage lids may show a fibrous, or

marbled pattern. This is the normal

appearance of the material used in

these parts.

JVP0315X

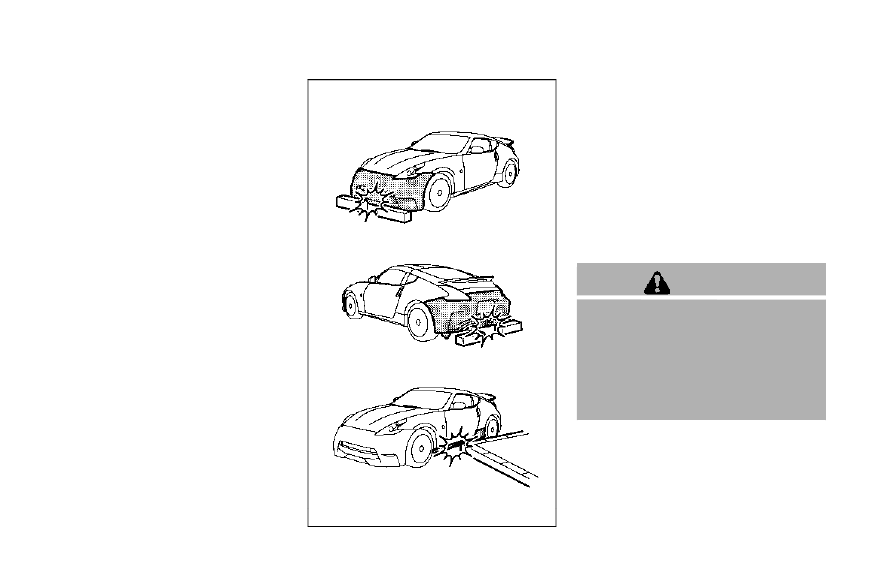

The NISMO models have the following

unique parts on the front, side and rear of

the vehicle.
. Front bumper with an aerodynamic

splitter

. Side sill extensions

. Rear bumper with an aerodynamic

diffuser

. Large-diameter exhaust pipes
These parts are close to the ground and

may be damaged if they contact objects

such as curbs, parking blocks, etc.

CAUTION

Reduce vehicle speed to decrease

the possibility of damaging these

parts when:
driving on bumpy or rutted roads
entering or exiting parking gar-

ages and driveways

driving over speed bumps

FRONT, SIDE AND REAR UNIQUE

PARTS (NISMO models)

JVP0318X

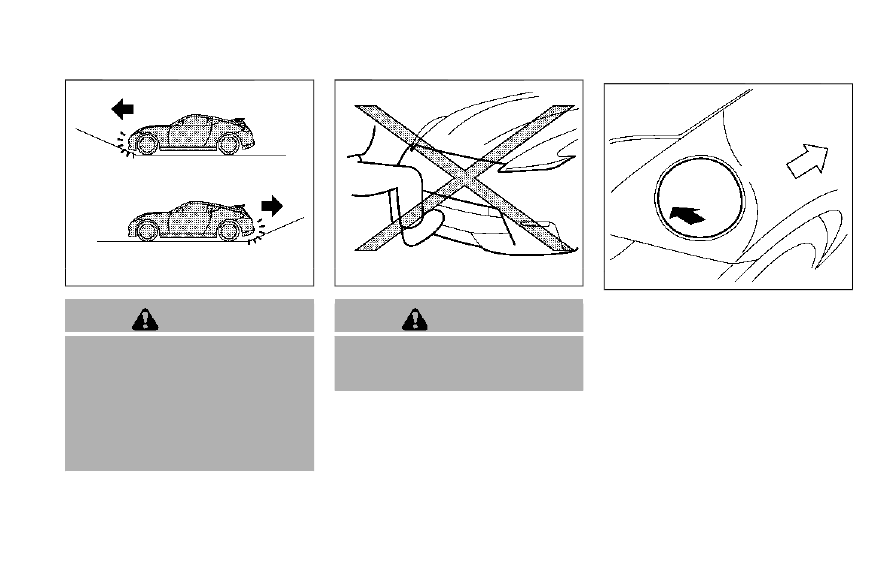

CAUTION

The approach and departure angles

are small. Reduce vehicle speed

when the vehicle approaches or

leaves a steep hill. Otherwise, the

front bumper with an aerodynamic

splitter, rear bumper with an aero-

dynamic diffuser and exhaust pipes

may contact the road surface and be

damaged.

JVP0316X

CAUTION

Do not step on the front bumper with

an aerodynamic splitter. Doing so

could damage it.

SPA2581

OPENING THE FUEL-FILLER DOOR

To open the fuel-filler door, unlock the

fuel-filler door by using one of the follow-

ing operations, then push the left side of

the door.
. Push the door handle request switch

with the Intelligent Key carried with

you.

. Push the UNLOCK button on the

Intelligent Key.

. Insert the mechanical key into the

door lock cylinder and turn it to the

rear of the vehicle.

. Push the power door lock switch to

the UNLOCK position.

Pre-driving checks and adjustments

3-35

FUEL-FILLER DOOR

3-36

Pre-driving checks and adjustments

To lock, close the fuel-filler door securely

and lock all doors by operating the door

handle request switch, the LOCK button

on the Intelligent Key, the mechanical key

or the power door lock switch.

FUEL-FILLER CAP

WARNING

Gasoline is extremely flammable

and highly explosive under cer-

tain conditions. You could be

burned or seriously injured if it is

misused or mishandled. Always

stop engine and do not smoke or

allow open flames or sparks near

the vehicle when refueling.

Do not attempt to top off the fuel

tank after the fuel pump nozzle

shuts off automatically. Contin-

ued refueling may cause fuel

overflow, resulting in fuel spray

and possibly a fire.

Use only an original equipment

type fuel-filler cap as a replace-

ment. It has a built-in safety valve

needed for proper operation of

the fuel system and emission

control system. An incorrect cap

can result in a serious malfunc-

tion and possible injury. It could

also cause the malfunction indi-

cator light to come on.

Never pour fuel into the throttle

body to attempt to start your

vehicle.

Do not fill a portable fuel contain-

er in the vehicle or trailer. Static

electricity can cause an explosion

of flammable liquid, vapor or gas

in any vehicle or trailer. To reduce

the risk of serious injury or death

when filling portable fuel contain-

ers:
— Always place the container on

the ground when filling.

— Do not use electronic devices

when filling.

— Keep the pump nozzle in con-

tact with the container while

you are filling it.

— Use only approved portable

fuel containers for flammable

liquid.

CAUTION

If fuel is spilled on the vehicle

body, flush it away with water to

avoid paint damage.

Insert the cap straight into the

fuel-filler tube, then tighten until

the fuel-filler cap clicks. Failure to

tighten the fuel-filler cap properly

may cause the

malfunction

indicator light (MIL) to illuminate.

If the

light illuminates be-

cause the fuel-filler cap is loose

or missing, tighten or install the

cap and continue to drive the

vehicle. The

light should turn

off after a few driving trips. If the

light does not turn off after a

few driving trips, have the vehicle

inspected. It is recommended you

visit a NISSAN dealer for this

service.

The LOOSE FUEL CAP warning will

appear if the fuel-filler cap is not

properly tightened. It may take a

few driving trips for the message

to be displayed. Failure to tighten

the fuel-filler cap properly after

the LOOSE FUEL CAP warning

appears may cause the

Mal-

function Indicator Light (MIL) to

illuminate.

SPA2837

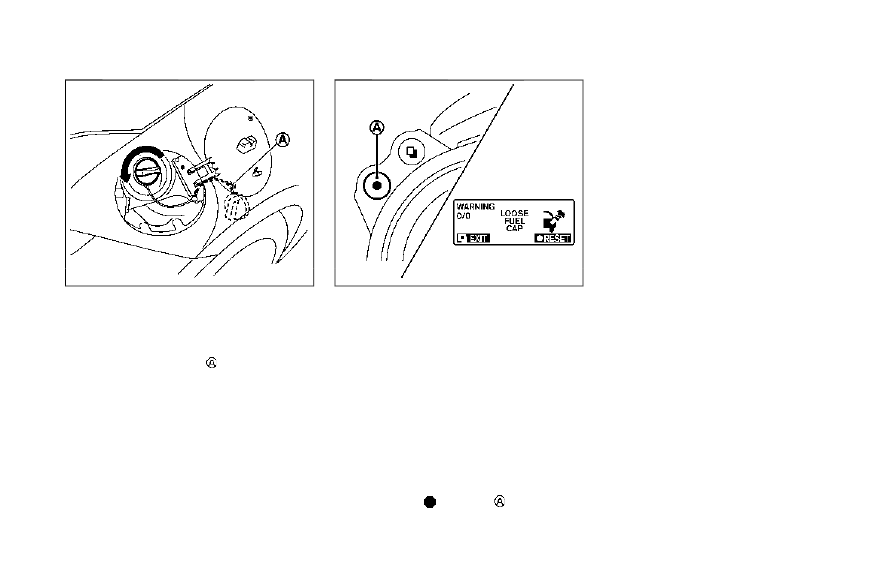

To remove the fuel-filler cap:
1. Turn the fuel-filler cap counterclock-

wise to remove.

2. Put the fuel-filler cap on the cap

holder on the hook

while refueling.

To install the fuel-filler cap:
1. Insert the fuel-filler cap straight into

the fuel-filler tube.

2. Turn the fuel-filler cap clockwise until

a single click is heard.

SPA2810

LOOSE FUEL CAP warning

The LOOSE FUEL CAP warning appears on

the vehicle information display when the

fuel-filler cap is not tightened correctly

after the vehicle has been refueled. It may

take a few driving trips for the message to

be displayed.
To turn off the warning, perform the

following steps:
1. Remove and install the fuel-filler cap

as soon as possible. (See “Fuel-filler

cap” (P.3-36).)

2. Tighten the fuel-filler cap until it clicks.
3. Push the

switch

for about 1

second to turn off the LOOSE FUEL

CAP warning after tightening the fuel

cap.

Pre-driving checks and adjustments

3-37

3-38

Pre-driving checks and adjustments

WARNING

Do not adjust the steering wheel

while driving. You could lose con-

trol of your vehicle and cause an

accident.

Do not adjust the steering wheel

any closer to you than is neces-

sary for proper steering opera-

tion and comfort. The driver’s air

bag inflates with great force. If

you are unrestrained, leaning for-

ward, sitting sideways or out of

position in any way, you are at

greater risk of injury or death in a

crash. You may also receive ser-

ious or fatal injuries from the air

bag if you are up against it when

it inflates. Always sit back against

the seatback and as far away as

practical from the steering wheel.

Always use the seat belts.

SPA2583

MANUAL OPERATION

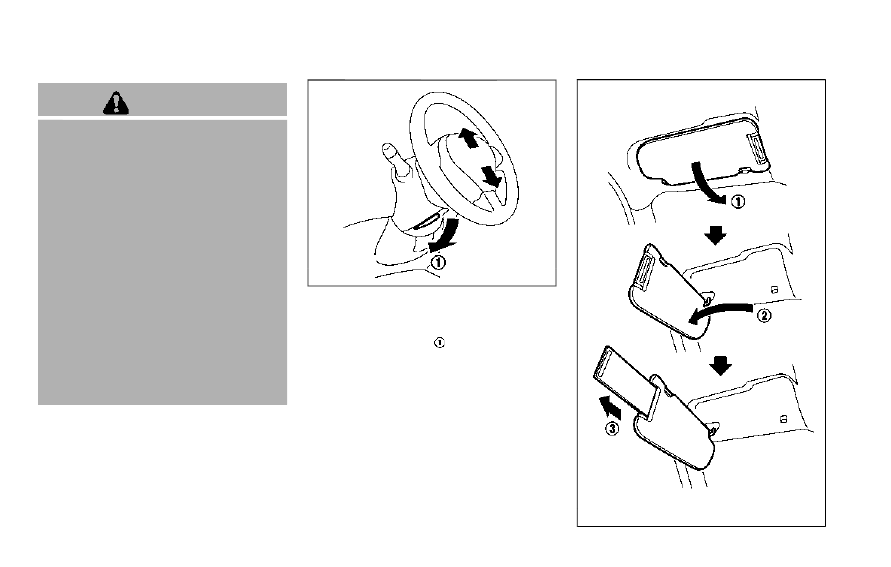

Tilt operation

Push the lock lever

down and adjust

the steering wheel up or down to the

desired position.
Pull the lock lever up securely to lock the

steering wheel in place.

SIC3451

TILT STEERING

SUN VISORS















Content   ..  8  9  10  11   ..
