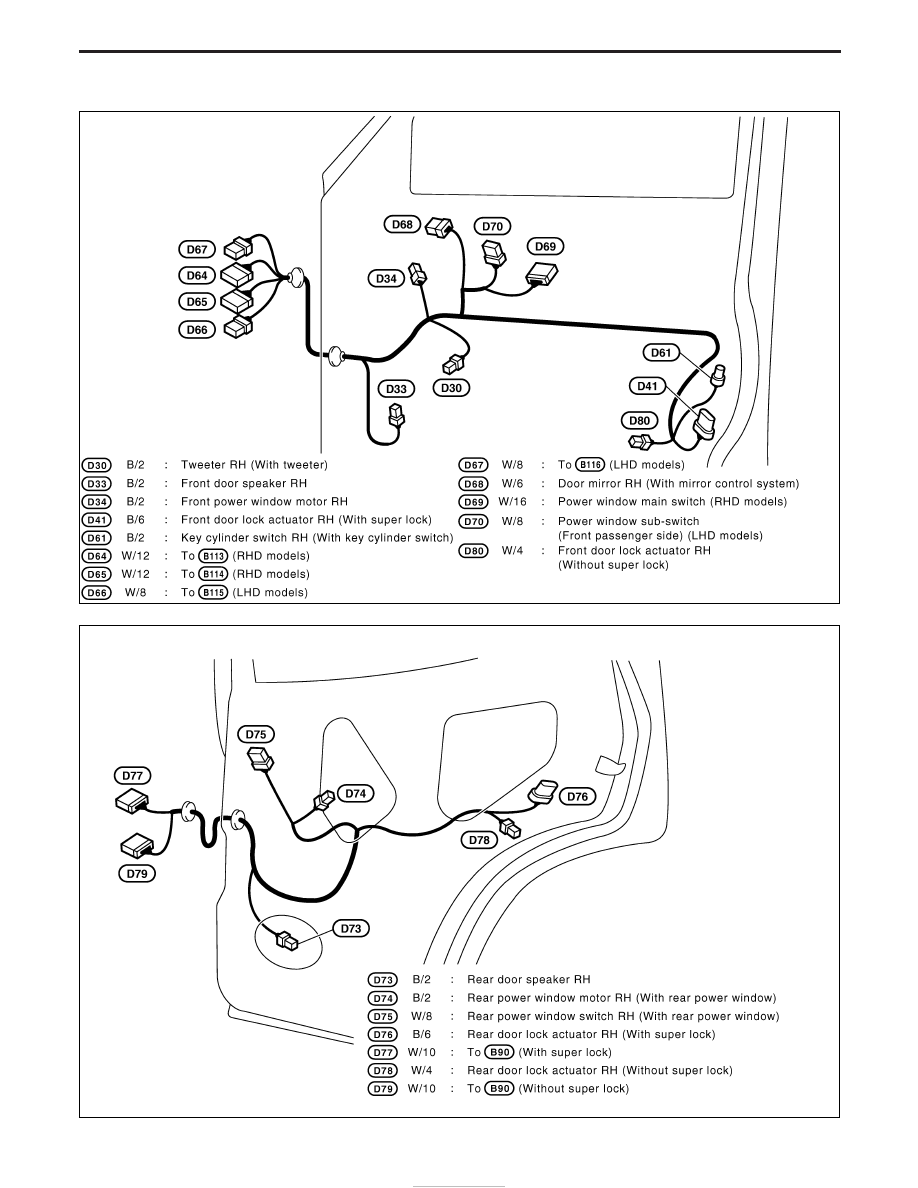

Door Harness (RH side)

FRONT

REAR

YEL831E

YEL832E

HARNESS LAYOUT

EL-324

Headlamps

Wattage (W)

High/Low

60/55 (H4)

Exterior Lamps

Wattage (W)

Front fog lamp

51 (HB4)

Front turn lamp

21

Side turn signal lamp

5

Parking lamp

5

Rear combination lamp

Turn signal

21

Tail lamp

5

Back-up

21

Rear fog

21

Stop lamp

21

High-mounted stop lamp

21

License plate lamp

5

Interior Lamps

Wattage (W)

Map lamp

5

Front interior lamp

10

Rear interior lamp

5

BULB SPECIFICATIONS

EL-325

Use the chart below to find out what each wiring
diagram code stands for.
Refer to the wiring diagram code in the alphabetical
index to find the location (page number) of each
wiring diagram.

Code

Section

Wiring Diagram Name

A/C, M

HA

MANUAL AIR CONDITIONER

A/CCUT

EC

AIR CONDITIONER CUT CONTROL

ABS

BR

ANTI-LOCK BRAKE SYSTEM

ACC/SW

EC

ACCELERATOR SWITCH (FC)

APS

AT, EC

ACCELERATOR POSITION SEN-
SOR

AT/C

EC

A/T CONTROL

AUDIO

EL

AUDIO

BA/FTS

AT

A/T FLUID TEMPERATURE SEN-
SOR AND TCM POWER SUPPLY

BACK/L

EL

BACK-UP LAMP

BOOST

EC

TURBOCHARGER BOOST SEN-
SOR

BRK/SW

EC

BRAKE SWITCH

CHARGE

SC

CHARGING SYSTEM

CHIME

EL

WARNING CHIME

CIGAR

EL

CIGARETTE LIGHTER

CKPS

EC

CRANK SHAFT POSITION SEN-
SOR (OBD)

CLOCK

EL

CLOCK

COOL/F

EC

COOLING FAN CONTROL

D/LOCK

EL

POWER DOOR LOCK

DEF

EL

REAR WINDOW DEFOGGER

DTRL

EL

HEADLAMP — WITH DAYTIME
LIGHT SYSTEM

ECMRLY

EC

ECM RELAY

ECTS

EC

ENGINE COOLANT TEMPERA-
TURE SENSOR

EGRC/V

EC

EGR VALVE AND EVAP CANISTER
PURGE CONTROL SOLENOID
VALVE

EGVC/V

EC

EGR VOLUME CONTROL VALVE

ENGSS

AT

ENGINE SPEED SIGNAL

F/FOG

EL

FRONT FOG LAMP

FTS

AT

A/T FLUID TEMPERATURE SEN-
SOR

GLOW

EC

QUICK GLOW SYSTEM

H/AIM

EL

HEADLAMP AIMING CONTROL
SYSTEM

H/LAMP

EL

HEADLAMP

HEATER

HA

HEATER SYSTEM

Code

Section

Wiring Diagram Name

HEATUP

EC

HEAT UP SWITCH

HLC

EL

HEADLAMP CLEANER

HORN

EL

HORN

HSEAT

EL

HEATED SEAT

ILL

EL

ILLUMINATION

INJPMP

EC

ELECTRONIC CONTROL FUEL
INJECTION PUMP

INT/L

EL

INTERIOR AND MAP LAMPS

INT/V

EC

INTAKE AIR CONTROL VALVE
CONTROL SOLENOID VALVE

LPSV

AT

LINE PRESSURE SOLENOID
VALVE

MAFS

EC

MASS AIR FLOW SENSOR

MAIN

AT

MAIN POWER SUPPLY AND
GROUND CIRCUIT

MAIN

EC

MAIN POWER SUPPLY AND
GROUND CIRCUIT

METER

EL

SPEEDOMETER, TACHOMETER,
TEMP. AND FUEL GAUGES

MIL

EC

MALFUNCTION INDICATOR

MIL/DL

EC

MIL AND DATA LINK CONNEC-
TORS

MIRROR

EL

DOOR MIRROR

MULTI

EL

REMOTE KEYLESS ENTRY SYS-
TEM

NATS

EL

NISSAN ANTI-THEFT SYSTEM

NLS

EC

NEEDLE LIFT SENSOR

NONDTC

AT

NON-DETECTABLE ITEMS

OILPSW

EC

OIL PRESSURE SWITCH

OILP/W

EC

OIL PRESSURE WARNING

OVRCSV

AT

OVER RUN CLUTCH SOLENOID
VALVE

PNP/SW

AT

PARK/NEUTRAL POSITION
SWITCH

PNP/SW

EC

NEUTRAL POSITION SWITCH

R/FOG

EL

REAR FOG LAMP

REMOTE

EL

AUDIO (REMOTE CONTROL
SWITCH)

S/LOCK

EL

POWER DOOR LOCK-SUPER
LOCK

S/SIG

EC

START SIGNAL

SROOF

EL

SUNROOF

SRS

RS

SUPPLEMENTAL RESTRAINT SYS-
TEM

SSV/A

AT

SHIFT SOLENOID VALVE A

SSV/B

AT

SHIFT SOLENOID VALVE B

WIRING DIAGRAM CODES (CELL CODES)

EL-326

Code

Section

Wiring Diagram Name

START

SC

STARTING SYSTEM

STOP/L

EL

STOP LAMP

SWL/V

EC

SWIRL CONTROL VALVE CON-
TROL SOLENOID VALVE

TAIL/L

EL

PARKING, LICENSE, TAIL AND
STOP LAMPS

TCV

AT

TORQUE CONVERTER CLUTCH
SOLENOID VALVE

THEFT

EL

VEHICLE SECURITY (THEFT
WARNING) SYSTEM

THLCNT

EC

THROTTLE CONTROL SOLENOID
VALVE

TURN

EL

TURN SIGNAL AND HAZARD
WARNING LAMP

Code

Section

Wiring Diagram Name

TVC&SO

EC

TVC AND SHUT OFF

VNT

EC

VARIABLE NOZZLE TURBO-
CHARGER CONTROL SOLENOID
VALVE

VSS

EC

VEHICLE SPEED SENSOR

VSSA/T

AT

VEHICLE SPEED SENSOR A/T
(REVOLUTION SENSOR)

VSSMTR

AT

VEHICLE SPEED SENSOR MTR

WARN

EL

WARNING LAMPS

WINDOW

EL

POWER WINDOW

WIP/R

EL

REAR WIPER AND WASHER

WIPER

EL

FRONT WIPER AND WASHER

WIRING DIAGRAM CODES (CELL CODES)

EL-327
