RHD MODELS

YEL751E

MULTI-REMOTE CONTROL SYSTEM

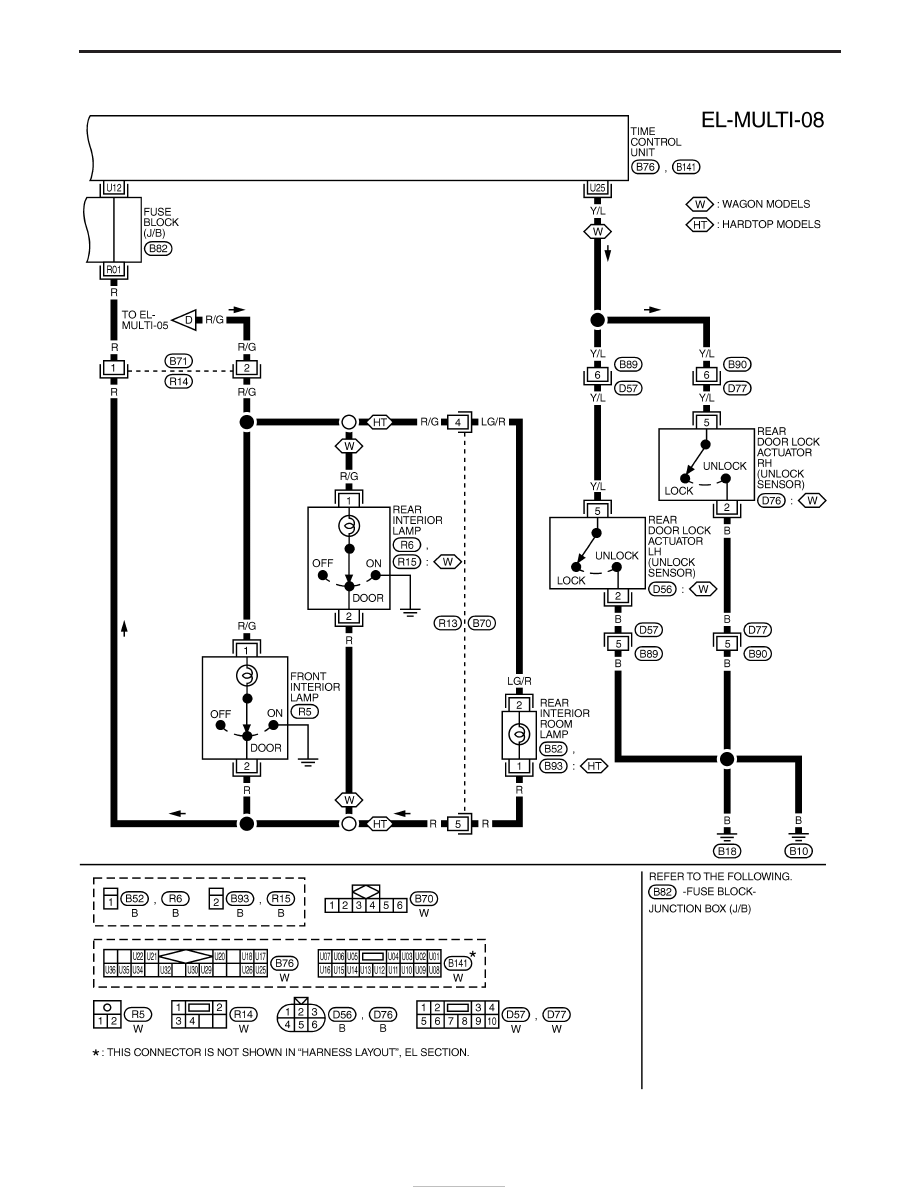

Wiring Diagram — MULTI — (Cont’d)

EL-212

Trouble Diagnoses

If doors can not be unlocked by remote controller operation then the following procedure is required.
A) Unlock the vehicle by a mechanical key in the drivers door key cylinder.

Note: this may cause the alarm to sound.

B) Put the key in ignition, turn to ON position for at least five seconds. Assuming the ignition key contains a

valid transponder then a signal will be generated by the immobilizer which will disarm the alarm and allow
key learn mode to be entered.

C) Turn ignition OFF and wait for ten seconds.

SYMPTOM CHART

Symptom

Possible cause

Diagnoses/service order

No doors can be locked or
unlocked by remote control opera-
tion.

1. Remote controller battery
2. Power door lock system

3. Key switch (insert)

4. Door switch

5. Power supply circuit for time

control unit

6. Ground circuit for time control

unit

7. Remote controller

1. Check remote controller battery. Refer to EL-214.
2. Check that power door lock operates properly. If

NG, check power door lock.

3. Check key switch (insert) signal at terminal

U22

of

time control unit.

4. Check door switch signal at terminals

B01

and

B07

of time control unit (Fuse block).

5. Make sure battery voltage is present at terminal

U09

of time control unit.

6. Check continuity between terminal

MM2

of time con-

trol unit (Fuse block) and ground.

7. Replace remote controller. Refer to EL-215.

The new ID of remote controller
cannot be entered.

1. Remote controller battery
2. Key switch (insert)

3. Door switch

4. Driver’s door unlock sensor

5. Ignition ON power supply

circuit for time control unit

6. Remote controller

1. Check remote controller battery. Refer to EL-214.
2. Check key switch (insert) signal at terminal

U22

of

time control unit.

3. Check door switch signal at terminals

B01

and

B07

of time control unit (Fuse block).

4. Check driver’s door unlock sensor signal at terminal

U35

of time control unit.

5. Make sure battery voltage is present at terminal

U01

of time control unit while ignition switch is in

ON position.

6. Replace remote controller. Refer to EL-215.

Refer to “TIME CONTROL UNIT INSPECTION TABLE” on EL-214 to check the control unit signals.
NOTE:

I

The unlock operation of multi-remote control system does not activate with key inserted in the ignition key
cylinder.

I

The lock operation of multi-remote controller does not activate with the key inserted in the ignition key cyl-
inder or if one of the doors is opened.

MULTI-REMOTE CONTROL SYSTEM

EL-213

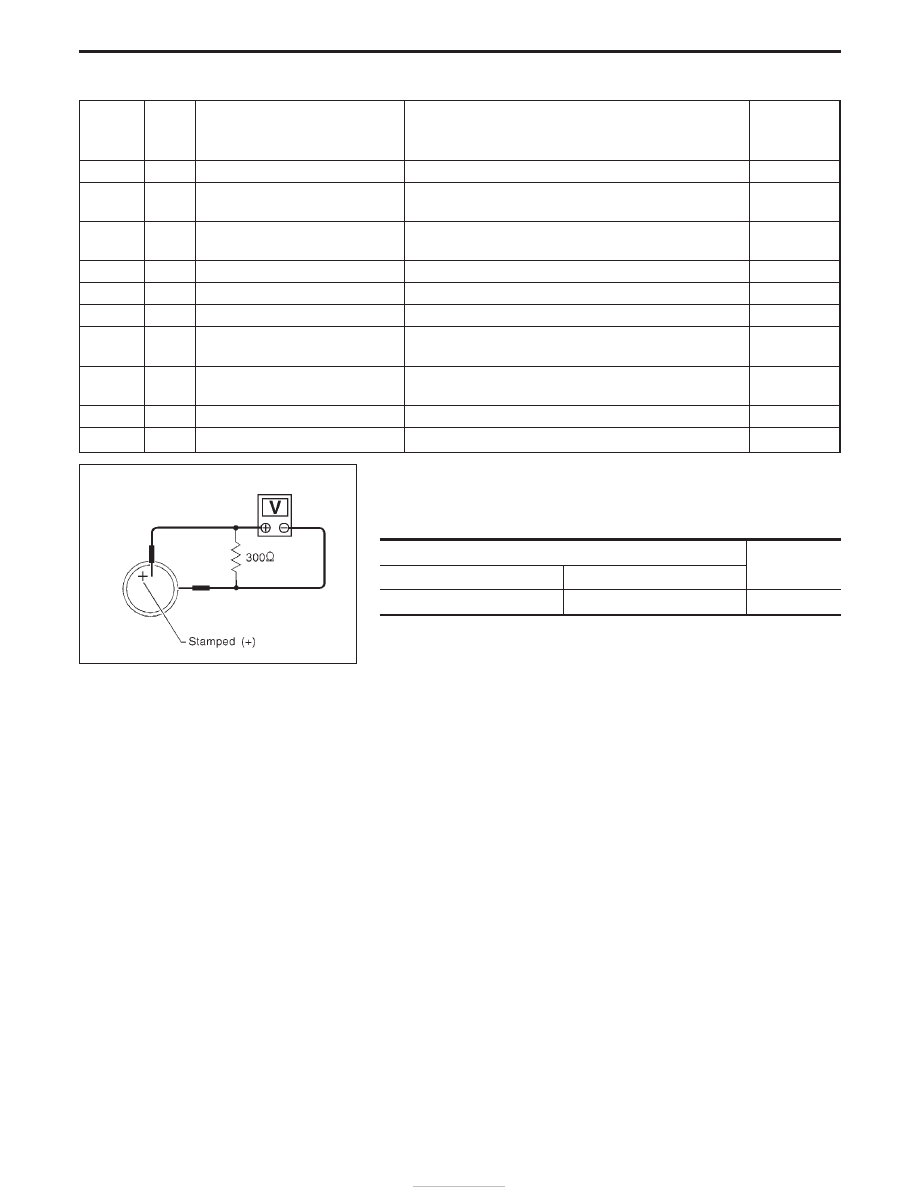

TIME CONTROL UNIT INSPECTION TABLE

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (V)

(approximate

values)

U01

—

Ignition switch (via ignition relay)

Ignition key “ON” position

12

U06

(B07)

—

Driver door switch

OFF (Closed)

,

ON (Open)

12

,

0

U07

(B01)

—

All door switches

OFF (Closed)

,

ON (Open)

12

,

0

U08

—

Power source (C/B)

—

12

U09

—

Power source (Fuse)

—

12

U16

—

Ground

—

0

U22

BR

Ignition key switch
(Insert)

Key inserted

,

key removed from ignition key cylinder

12

,

0

U25

Y/L

Rear door unlock
sensors

Rear doors: Locked

,

Unlocked

12

,

0

U35

Y/B

Driver door unlock sensor

Driver door: Locked

,

Unlocked

12

,

0

U36

Y/L

Passenger door unlock sensor

Passenger door: Locked

,

Unlocked

12

,

0

REMOTE CONTROLLER BATTERY CHECK

Remove battery and measure voltage between battery positive and
negative terminals,

!

and

@

.

Then, use the 300

Ω

resistor as shown in figure.

Measuring terminal

Standard

value

!

@

Battery positive terminal

!

Battery negative terminal

@

2.5 - 3.0V

Note:
Remote controller does not function if battery is not set cor-
rectly.

SEL672U

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-214

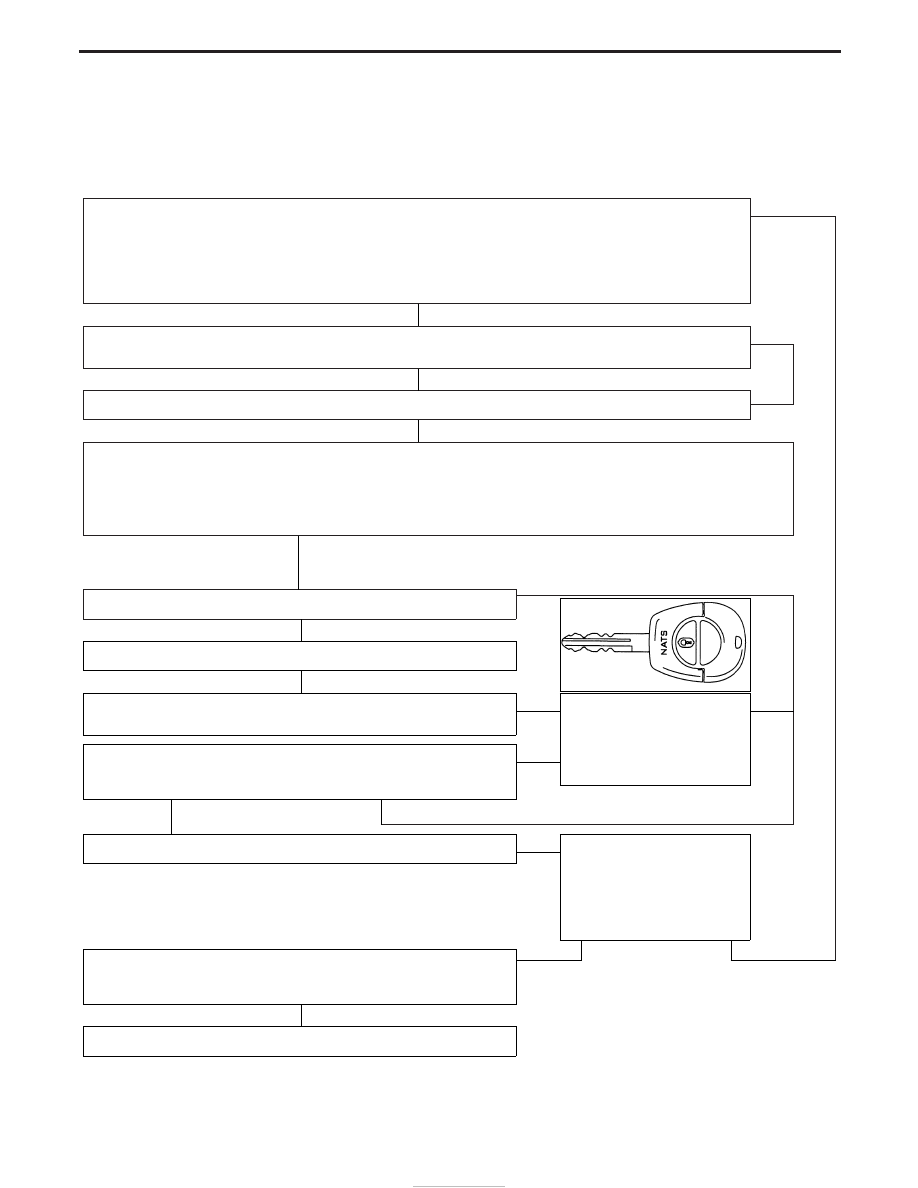

ID Code Entry Procedure

Enter the identity (ID) code manually when:

I

remote controller or TCU is replaced.

I

an additional remote controller is activated.

Activation of the registration mode:

The vehicle must have been unlocked by either the multi-remote controller or a transponder OK signal (TPOK) from the vehicle’s
immobilizer.
Preparation: - Make sure all doors unlock.

- Make sure all multi-remote controllers to be registered are available.
- Make sure the batteries of all multi-remote controllers are in a good condition.
- Make sure all transmitting sources are out of the neighbourhood of the vehicle.
- Make sure the battery of the vehicle is in a good condition.

F

Switch ignition-switch exactly six times from the “LOCK” to the “ON” position within 10 seconds and return the ignition switch to
the “LOCK” position (leaving the key in the ignition switch).

F

After 2 seconds the registration mode is activated. The turn signal lamps will flash twice.

OK

NG

Proceed with the registration mode.

NOTE
The registration mode is exited when:

I

The ignition-switch is turned to the “ON” position.

I

a multi-remote controller ID code had registered after 4 ID codes have been registered (then, all
of the registered ID codes are erased).

I

No multi-remote controller or ignition switch input is received within 120 seconds.

Registration mode

G

Press and hold the “UNLOCK” button of the multi-remote controller.

F

NEL569

Press the “LOCK” button 3 times.

Release the “UNLOCK” button.
(At this time, the original (previous) ID code(s) are erased.)

E

If the multi-remote controller code
is registered correctly, the turn
signal lamp will flash once.
(If 4 ID codes have been
registered, the turn signal lamp
will flash 3 times.)

E

NG

Do you want to register another multi-remote controller? (max. 4)
(If 4 controllers have been registered, you should turn the ignition switch to the
ON position.)

No

Yes

F

OK

Turn the ignition switch to the ON position.

E

If the multi-remote controller reg-
istration is performed correctly,
the turn signal lamp will flash
twice.
(If 4 ID codes have been
registered, the turn signal lamp
will not flash.)

Take the ignition key out of the ignition switch and confirm the functioning of all
multi-remote controllers by locking and unlocking the vehicle with each of the
multi-remote controllers.

OK

NG

F

End

H

H

H

H

H

H

H

H

MULTI-REMOTE CONTROL SYSTEM

EL-215
