YEL744E

POWER DOOR LOCK

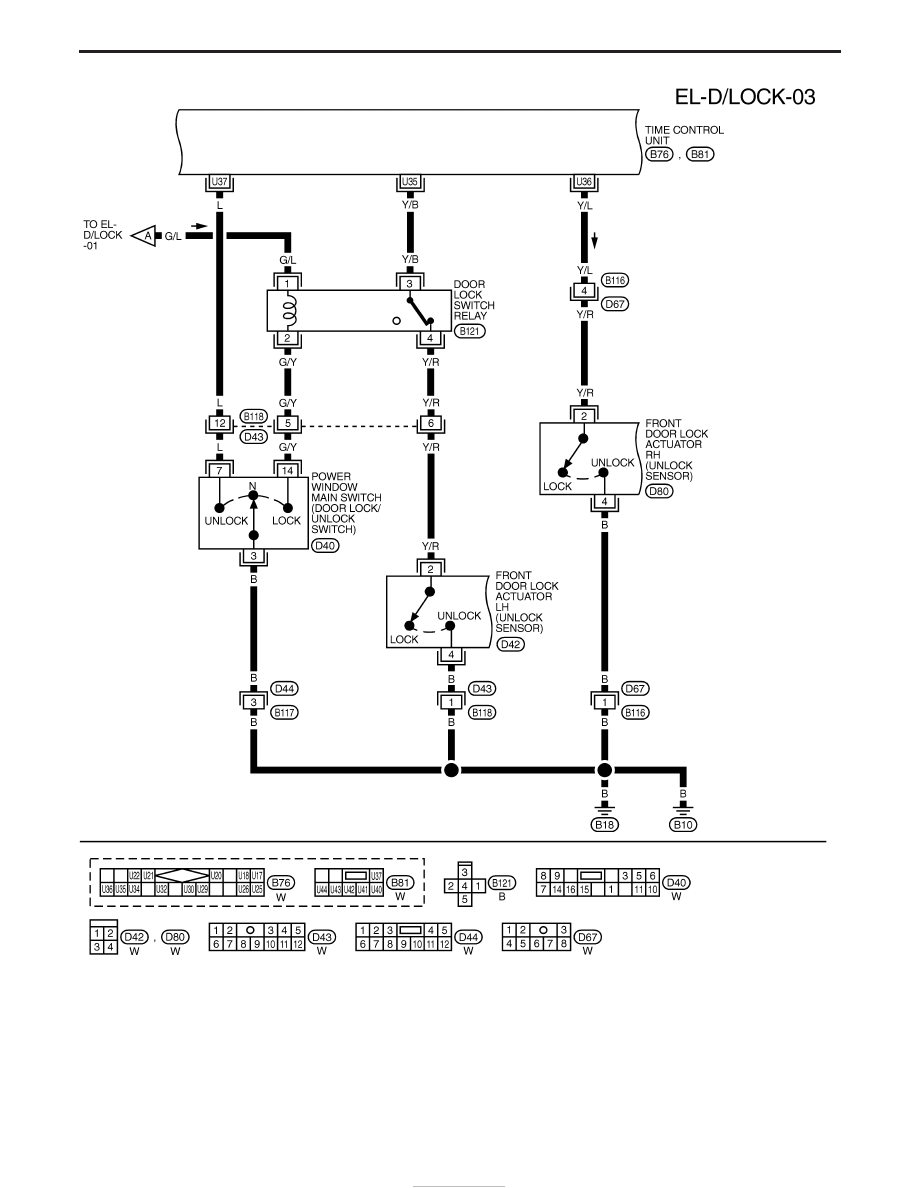

Wiring Diagram — D/LOCK — (Cont’d)

EL-168

YEL147D

POWER DOOR LOCK

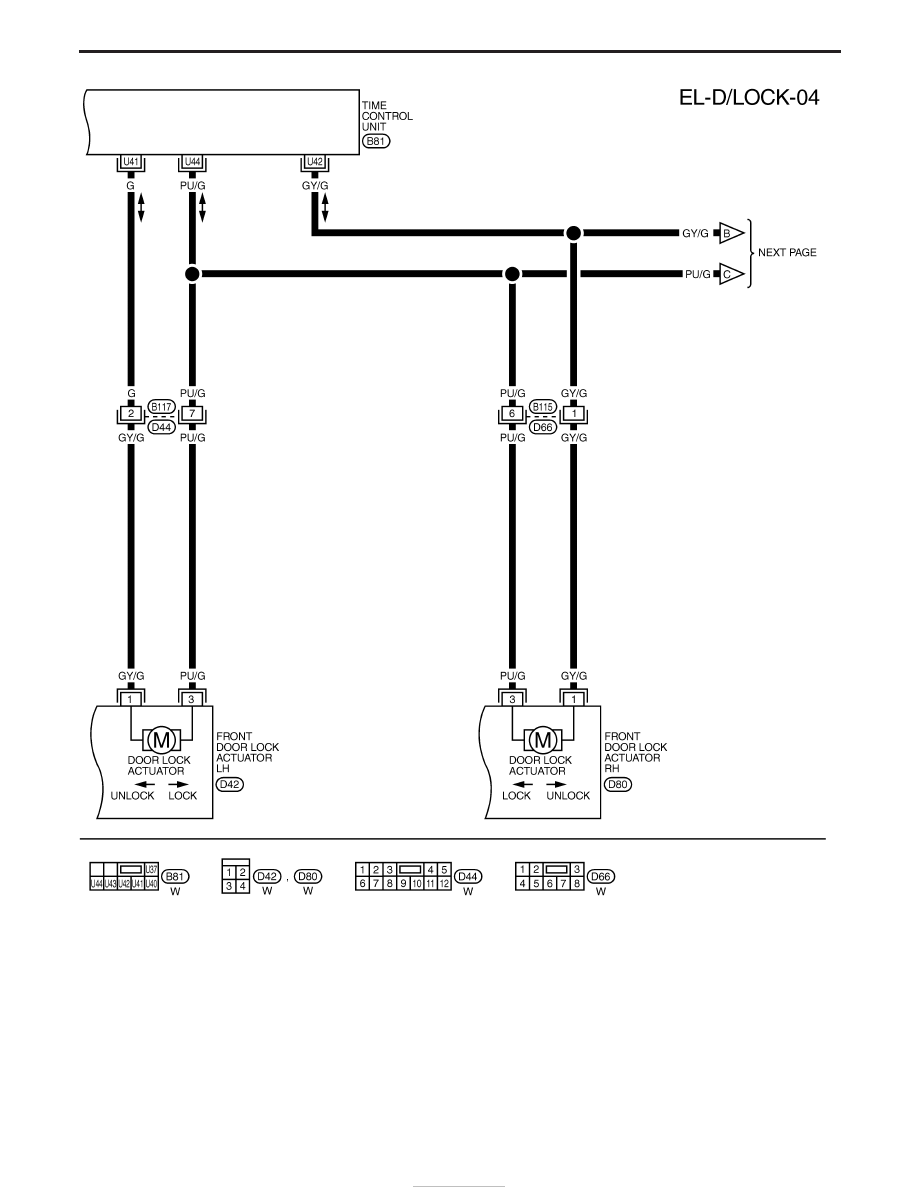

Wiring Diagram — D/LOCK — (Cont’d)

EL-169

YEL148D

POWER DOOR LOCK

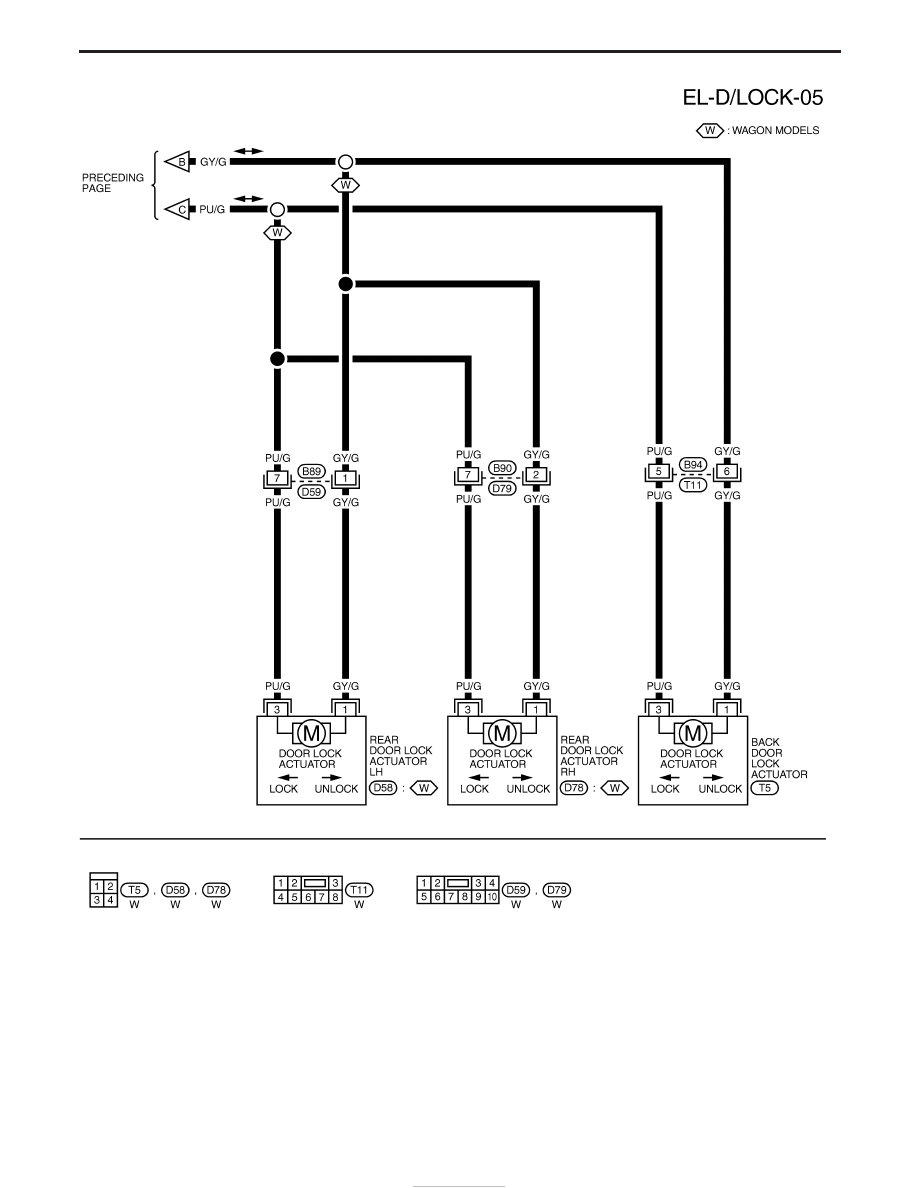

Wiring Diagram — D/LOCK — (Cont’d)

EL-170

Trouble Diagnoses

PRELIMINARY CHECK

CHECK-IN

Open all windows and remove

key from ignition key cylinder.

Does power door lock operate

properly?

Yes

E

No (All doors)

Power door lock does not operate by using;

— any switch.

..........................................................................

— door lock/unlock switch.

..........................................................................

— driver side lock knob switch and/or key

cylinder.

..........................................................................

— passenger side lock knob switch and/or

key cylinder.

★

E

SYMPTOM 1

E

SYMPTOM 2

E

SYMPTOM 3

E

SYMPTOM 4

No (Specific door)

SYMPTOM 5

Insert key to ignition key cylinder,

open any door and lock the door

using driver or passenger side

knob lock switch.

Does key reminder system oper-
ate properly?

Yes

E

No

SYMPTOM 6

INSPECTION END

After performing preliminary check, continue with diagnostic procedure in “SYMPTOM CHART”,
EL-172.

★

When one or more doors are opened with lock knob on passenger door set to LOCK, only passenger door
will lock. (Power door lock system will not operate.)

E

E

H

H

H

H

H

POWER DOOR LOCK

EL-171
