Nissan Terrano model r20 series 2004. Manual - part 410

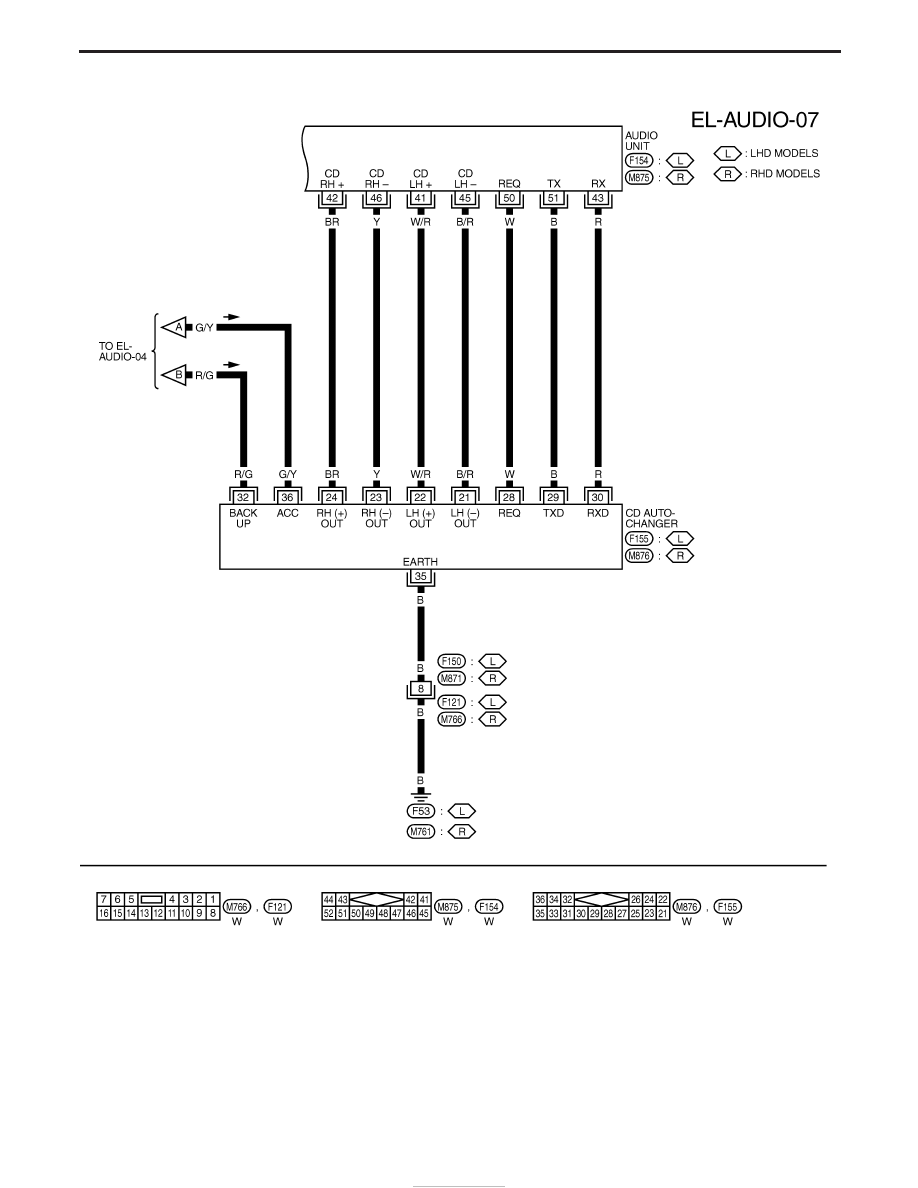

TYPE 2 (WITH CD AUTO-CHANGER)

YEL782E

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-144

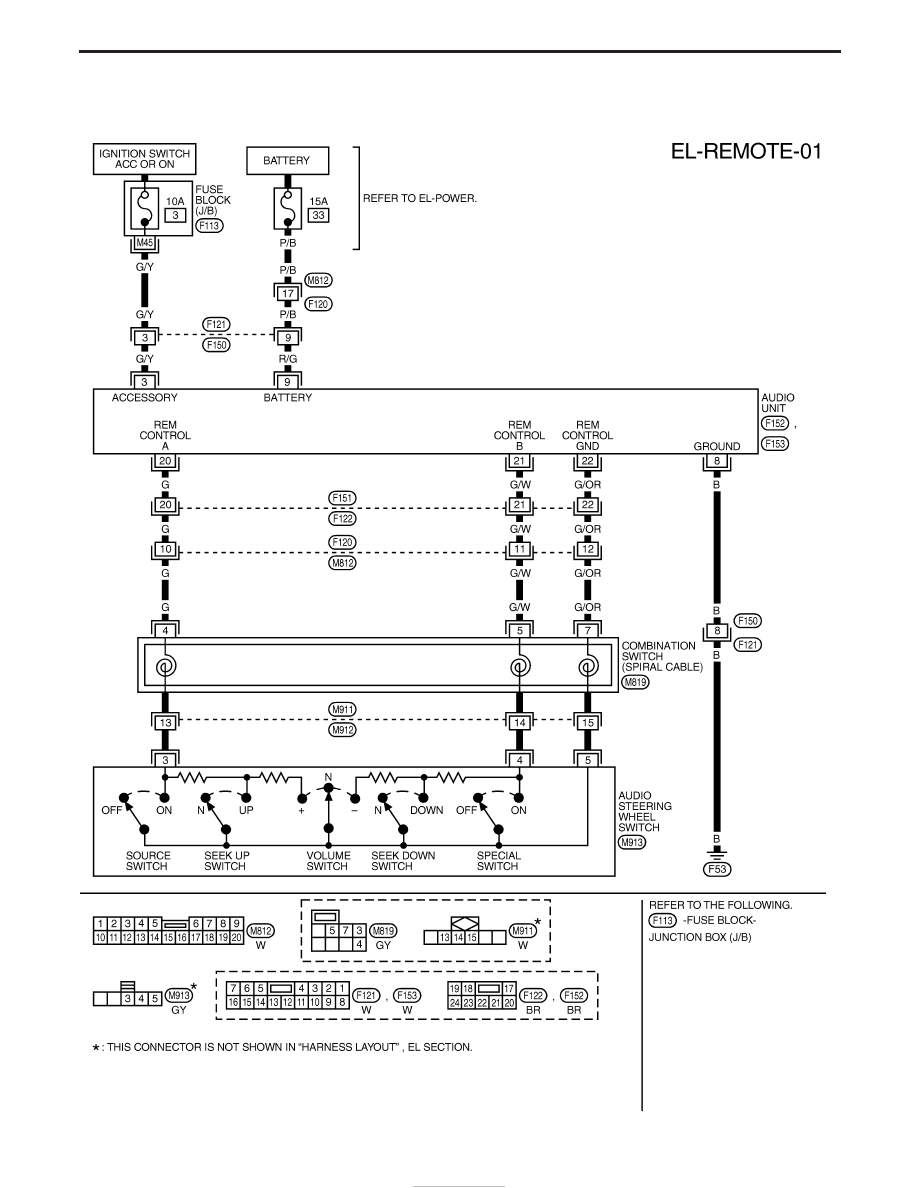

Wiring Diagram — REMOTE —

LHD MODELS

YEL131D

AUDIO

EL-145

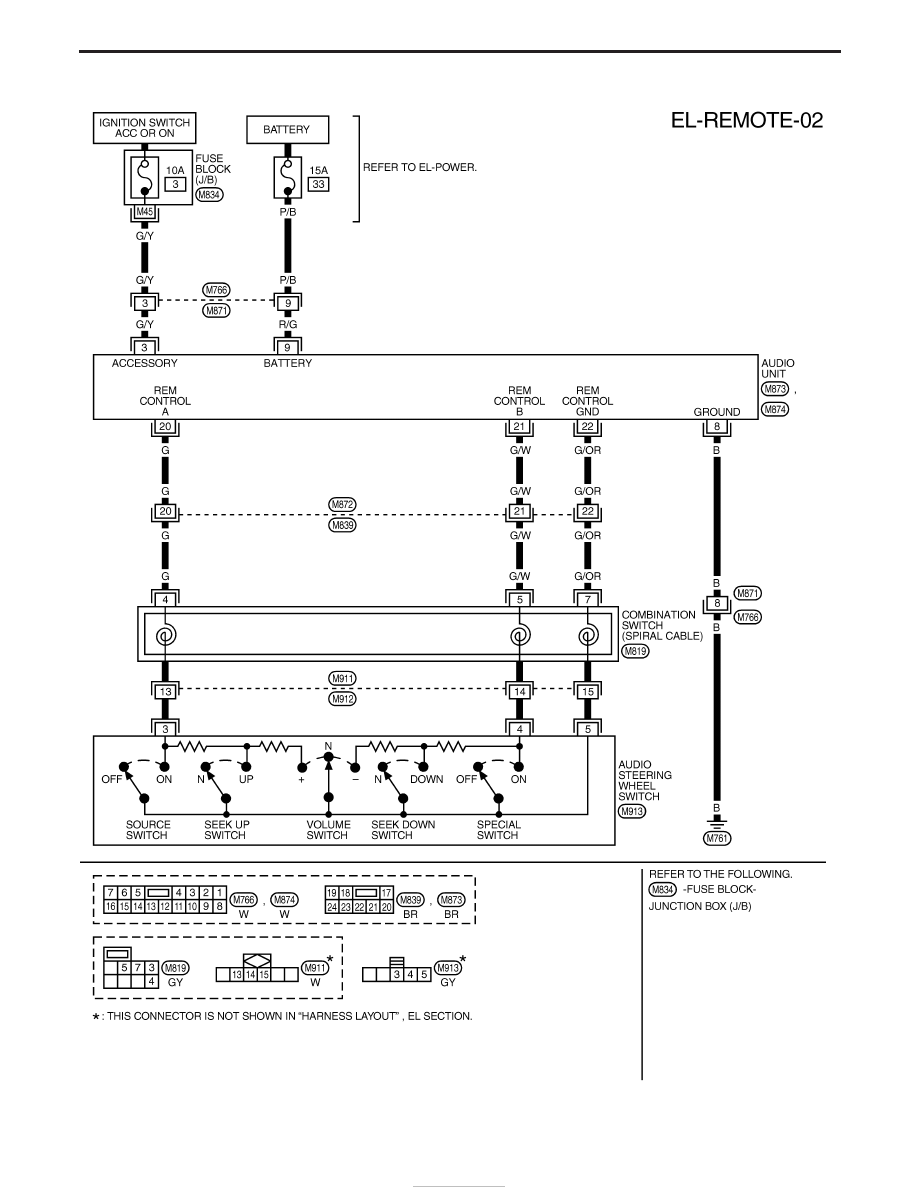

RHD MODELS

YEL132D

AUDIO

Wiring Diagram — REMOTE — (Cont’d)

EL-146

Trouble Diagnoses

Symptom

Possible cause

Repair order

Radio inoperative (no digital
display and no sound from
speakers).

1. 10A Fuse

2. Poor radio ground
3. Radio

1. Check 10A fuse [No. 3 , located in fuse block (J/B)].

Turn ignition switch ON and verify battery positive volt-
age is present at terminal

q

3

of radio.

2. Check radio ground.
3. Remove radio for repair.

Radio controls are
operational, but no sound is
heard from any speaker.

1. Radio output
2. Radio

1. Check radio output voltages.
2. Remove radio for repair.

Radio presets are lost when
ignition switch is turned OFF.

1. 15A fuse

2. Radio

1. Check 15A fuse [No. 33 , located in fuse and fusible

box] and verify battery positive voltage is present at
terminal

q

9

of radio.

2. Remove radio for repair.

Individual speaker is noisy or
inoperative.

1. Speaker
2. Radio output
3. Speaker circuit

4. Radio

1. Check speaker.
2. Check radio output voltages.
3. Check wires for open or short between radio and

speaker.

4. Remove radio for repair.

Radio stations are weak or
noisy.

1. Antenna
2. Poor radio ground
3. Radio

1. Check antenna.
2. Check radio ground.
3. Remove radio for repair.

Radio generates noise in AM
and FM modes with engine
running.

1. Poor radio ground
2. Loose or missing ground bonding

straps

3. Ignition condenser or rear window

defogger noise suppressor con-
denser

4. Alternator
5. Ignition coil or secondary wiring
6. Radio

1. Check radio ground.
2. Check ground bonding straps.

3. Replace ignition condenser or rear window defogger

noise suppressor condenser.

4. Check alternator
5. Check ignition coil and secondary wiring.
6. Remove radio for repair.

Radio generates noise in AM
and FM modes with accesso-
ries on (switch pops and
motor noise).

1. Poor radio ground
2. Antenna
3. Accessory ground
4. Faulty accessory

1. Check radio ground.
2. Check antenna.
3. Check accessory ground.
4. Replace accessory.

AUDIO

EL-147
