RHD MODELS

YEL771E

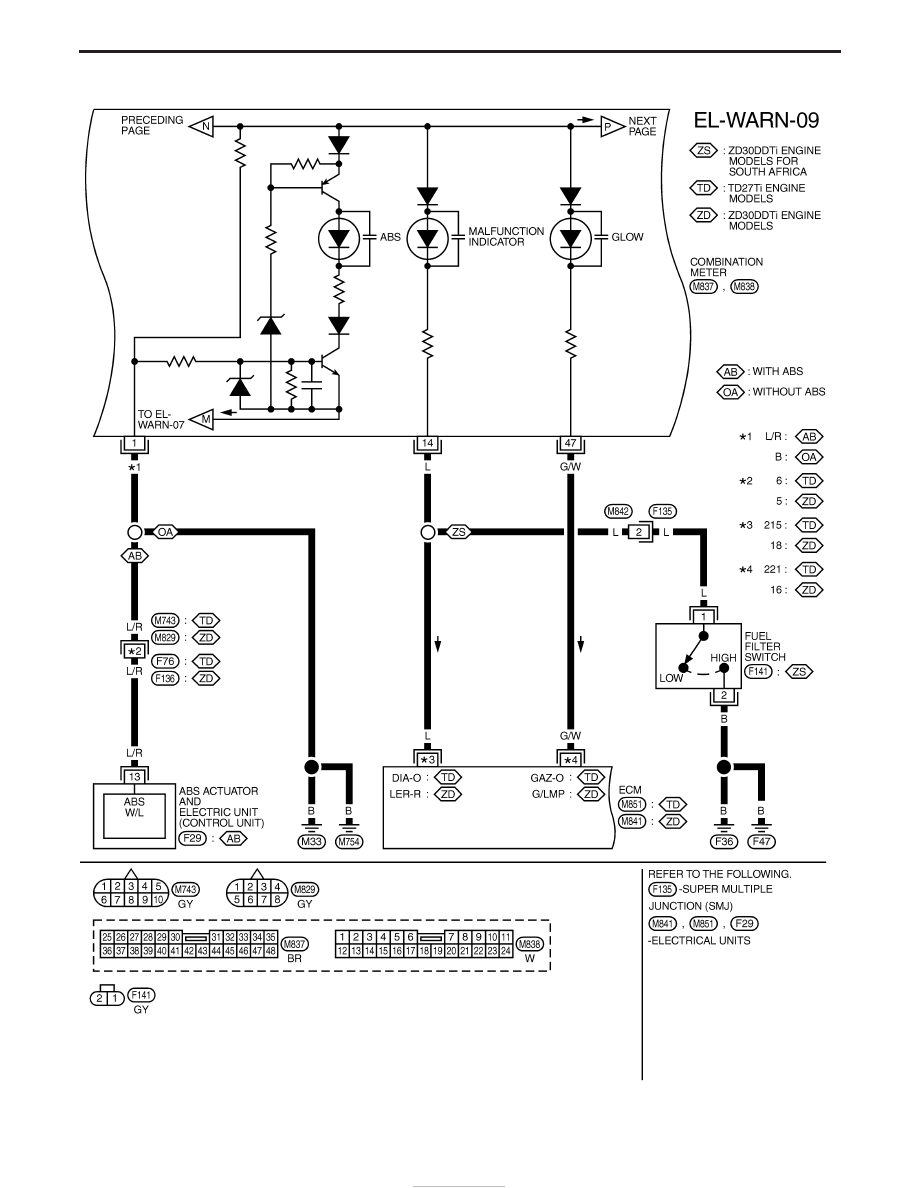

WARNING LAMPS AND CHIME

Wiring Diagram — WARN — (Cont’d)

EL-108

RHD MODELS

YEL772E

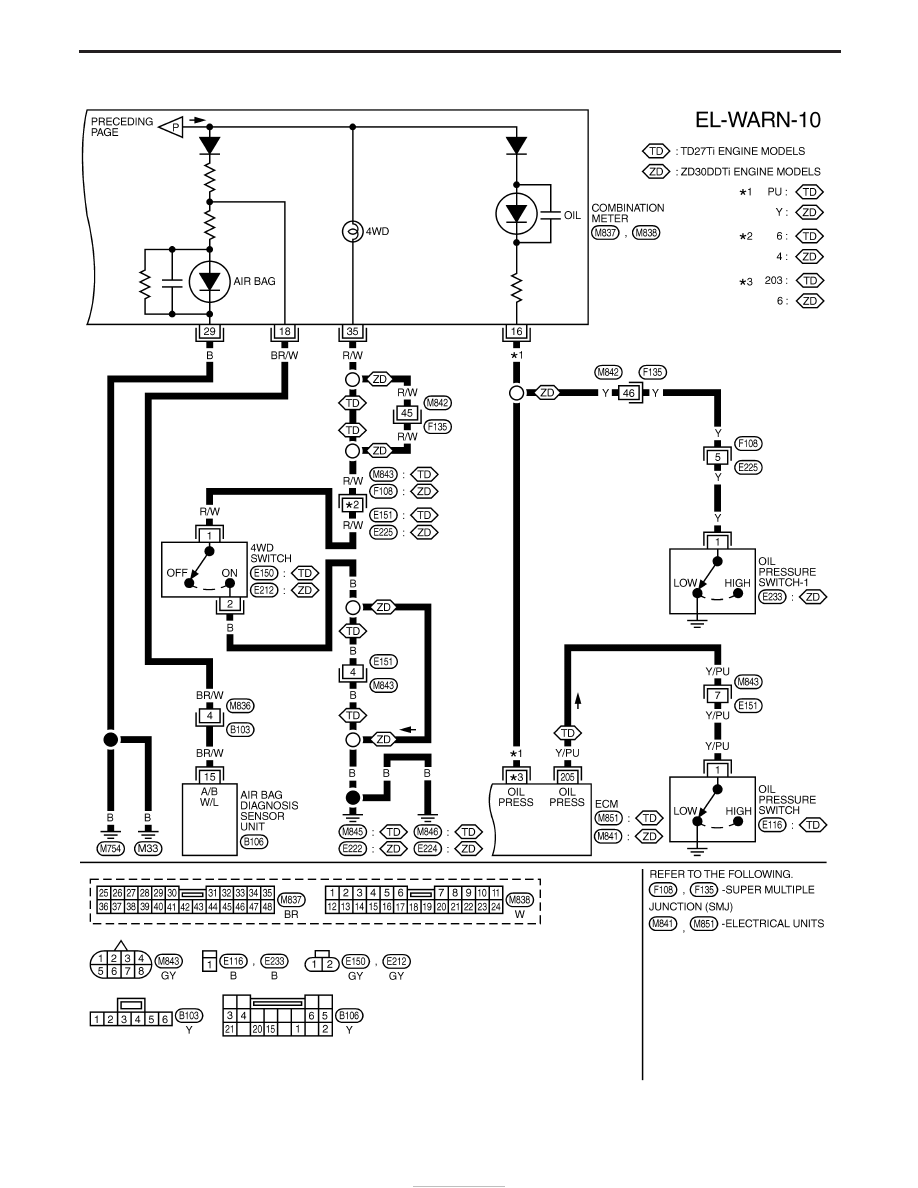

WARNING LAMPS AND CHIME

Wiring Diagram — WARN — (Cont’d)

EL-109

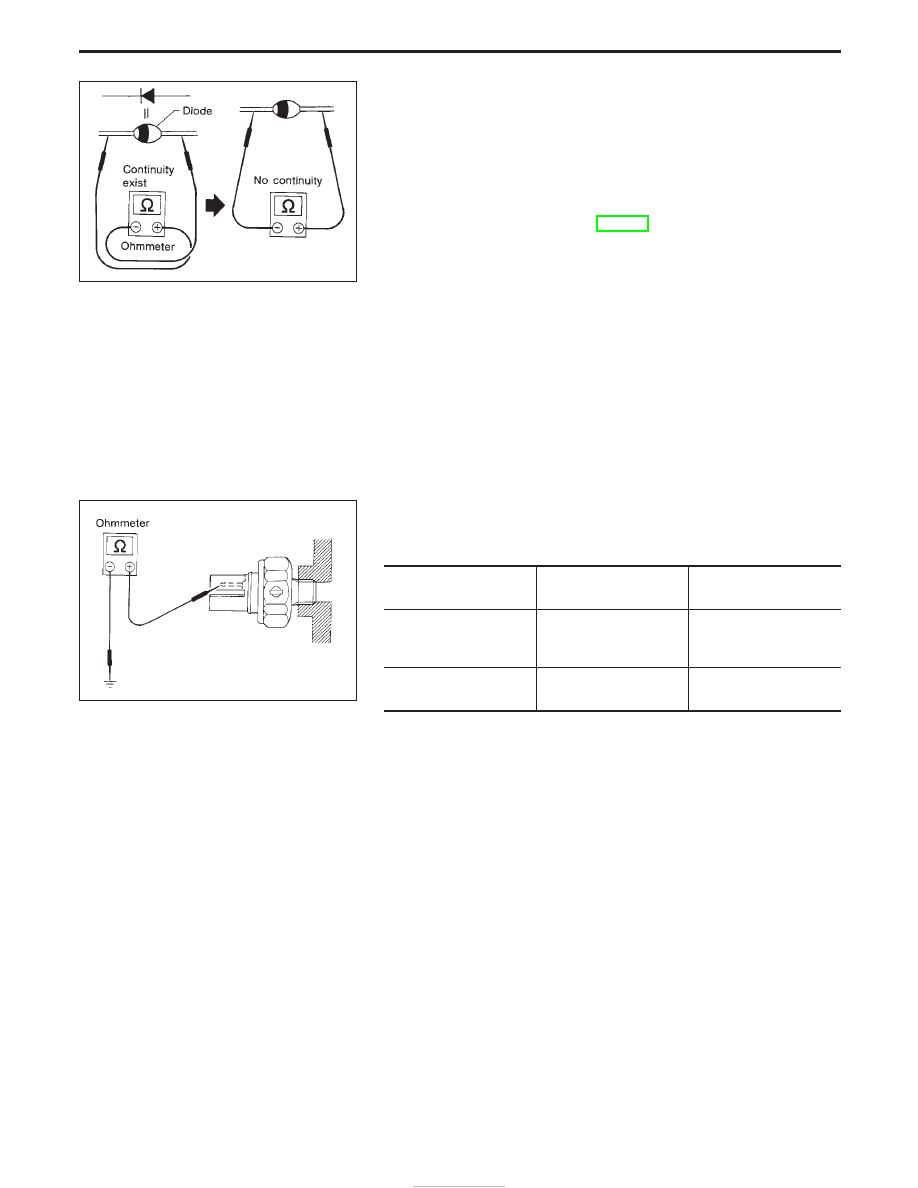

Electrical Components Inspection

DIODE CHECK

I

Check continuity using an ohmmeter.

I

Diode is functioning properly if test results are as shown in the
figure at left.

I

Check diodes at the combination meter harness connector
instead of on the combination meter assembly. Refer to “Warn-
ing Lamp/Wiring Diagram”, EL-100.

NOTE:
Specification may vary depending on the type of tester. Before
performing this inspection, be sure to refer to the instruction
manual for the tester to be used.

Oil Pressure Switch Check

Check the continuity between the terminals of oil pressure switch
and body ground.

Oil pressure

kPa (bar, kg/cm

2

, psi)

Continuity

Engine start

More than 10 - 20 (0.10

- 0.20, 0.1 - 0.2, 1.4 -

2.8)

NO

Engine stop

Less than 10 - 20 (0.10 -

0.20, 0.1 - 0.2, 1.4 - 2.8)

YES

SEL901F

SEL748K

WARNING LAMPS AND CHIME

EL-110

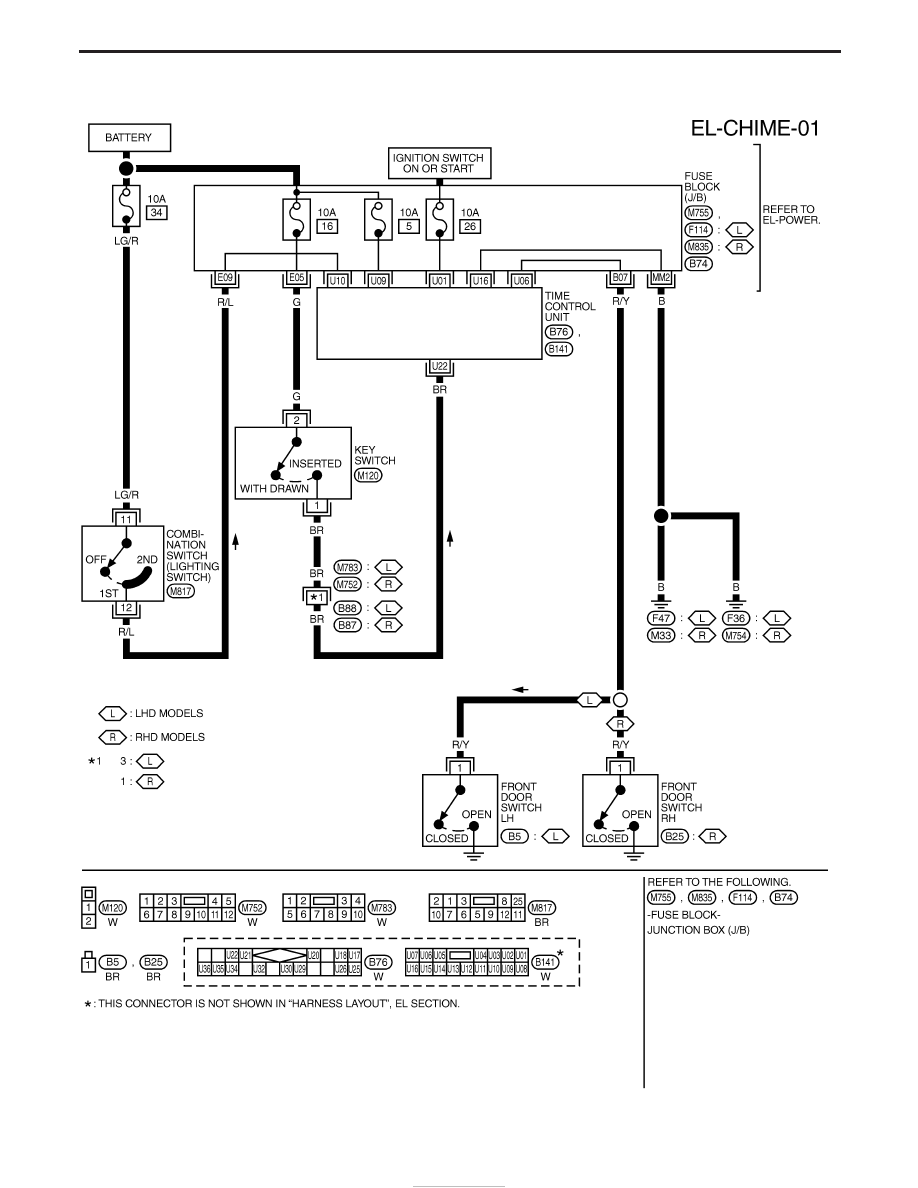

Wiring Diagram — CHIME —

YEL773E

WARNING LAMPS AND CHIME

EL-111
