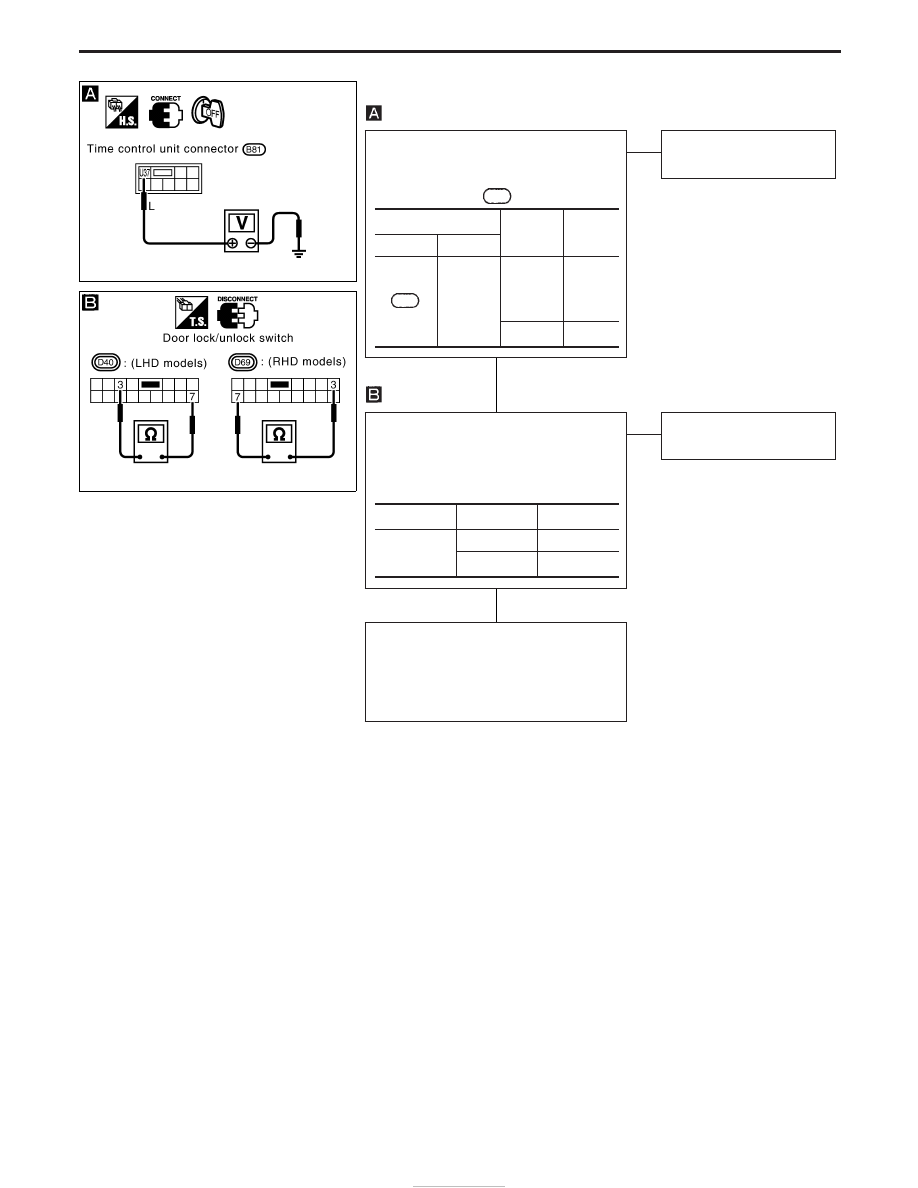

DOOR LOCK/UNLOCK SWITCH CHECK

CHECK DOOR LOCK/UNLOCK SWITCH
INPUT SIGNAL.
Check voltage between time control unit
connector terminal

U37

and ground.

NG

E

OK

Door lock/unlock switch is
OK.

CHECK DOOR LOCK/UNLOCK SWITCH.
1. Disconnect door lock/unlock switch

connector.

2. Check continuity between door lock/

unlock switch terminals.

OK

E

NG

Replace door lock/unlock
switch.

Check the following:

I

Door lock/unlock switch ground circuit.

I

Harness for open or short-circuit
between control unit and door lock/
unlock switch

Terminals

Condition

Voltage

(V)

!

@

U37

Ground

Locked

Approx.

12

(Approx.

20 sec.)

Unlocked

0

Terminals

Condition

Continuity

q

7

-

q

3

Locked

No

Unlocked

Yes

YEL876E

YEL877E

H

H

INTERIOR LAMP

Trouble Diagnoses (Cont’d)

EL-80

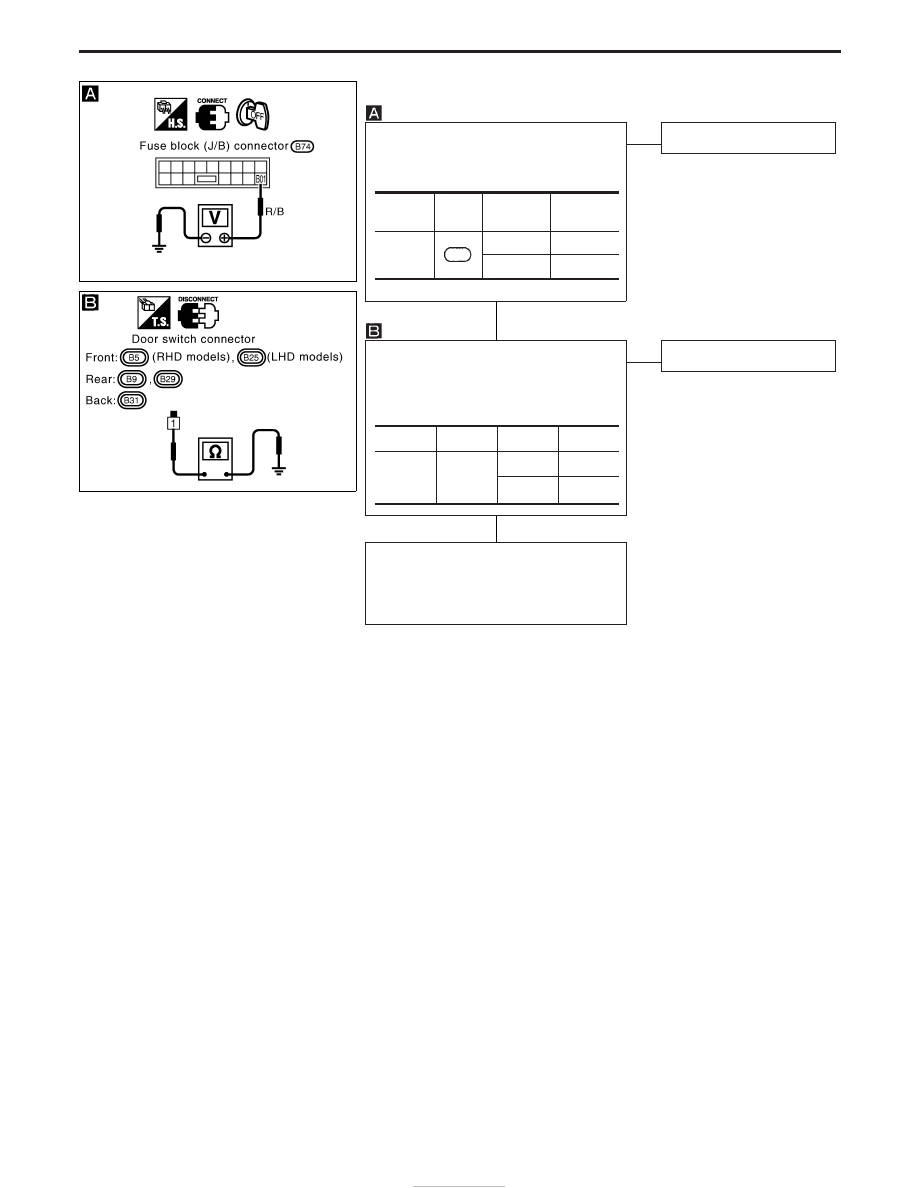

OTHER DOOR SWITCH CHECK

CHECK DOOR SWITCH INPUT SIGNAL.
Check voltage between fuse block (J/B)
and ground.

NG

E

OK

Door switch is OK.

CHECK DOOR SWITCH.
1. Disconnect door switch connector.
2. Check continuity between door switch

terminals.

OK

E

NG

Replace door switch.

Check the following.

I

Door switch ground condition

I

Harness for open or short between con-
trol unit and door switch

Termi-

nals

Condition

Voltage (V)

Other
door

B01

Opened

0

Closed

Approx. 12

Terminals

Condition

Continuity

Other
door
switches

q

1

-

ground

Closed

No

Open

Yes

YEL878E

YEL879E

H

H

INTERIOR LAMP

Trouble Diagnoses (Cont’d)

EL-81

System Description

UNIFIED CONTROL METER

I

Speedometer, odo/trip meter, tachometer, fuel gauge and water temperature gauge are controlled totally
by control unit built-in combination meter.

I

Digital meter is adopted for odo/trip meter.*
*The record of the odo meter is kept even if the battery cable is disconnected. The record of the trip meter
is erased when the battery cable is disconnected.

I

Odo/trip meter segment can be checked in diagnosis mode.

I

Meter/gauge can be checked in diagnosis mode.

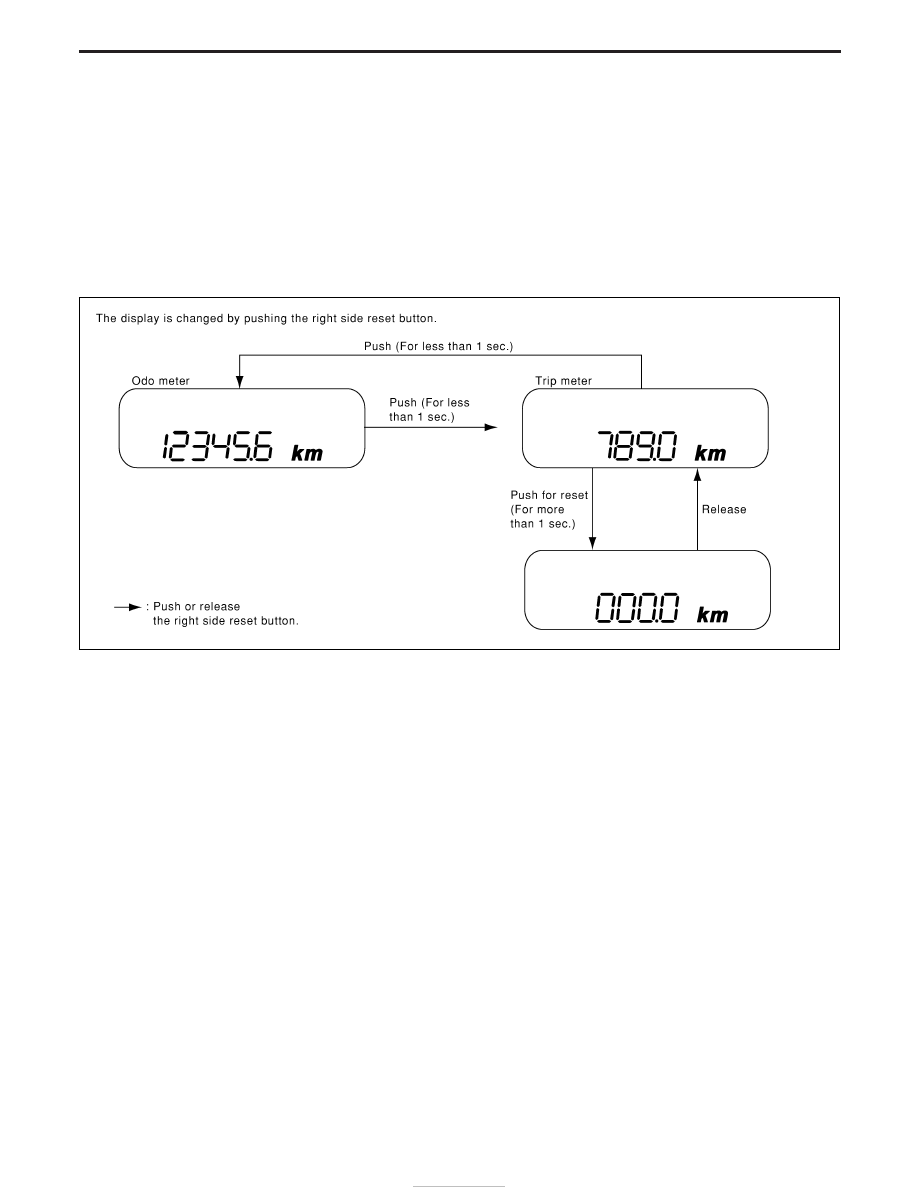

HOW TO CHANGE THE DISPLAY FOR ODO/TRIP METER

NOTE:
Turn ignition switch to the “ON” position to operate odo/trip meter.

SEL394X

METER AND GAUGES

EL-82

POWER SUPPLY AND GROUND CIRCUIT

Power is supplied at all times

I

through 10A fuse [No. 16, located in the fuse block (J/B)]

I

to combination meter terminal 27.

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 12, located in the fuse block (J/B)]

I

to combination meter terminal 28.

Ground is supplied

I

through body grounds F36, F47 (LHD models) or M33, M754 (RHD models)

I

to combination meter terminal 29.

WATER TEMPERATURE GAUGE

The water temperature gauge indicates the engine coolant temperature.
Thermal transmitter provides a engine coolant temperature signal to combination meter for water temperature
gauge.

TACHOMETER

The tachometer indicates engine speed in revolution per minutes (rpm). ECM provides an engine speed sig-
nal to combination meter for tachometer.

FUEL GAUGE

The fuel gauge indicates the approximate fuel level in the fuel tank.
The fuel gauge is regulated by a variable ground signal supplied

I

from body grounds B10 and B18

I

through terminal 3 of the fuel level sensor unit and

I

through terminal 2 (TD27Ti engine) or 1 (ZD30DDTi engine) of the fuel level sensor unit

I

to combination meter terminal 13 for the fuel gauge.

SPEEDOMETER

The combination meter receives a signal from vehicle speed sensor. The speedometer converts the signal into
the vehicle speed displayed.

AMBIENT TEMPERATURE GAUGE

Ambient temperature sensor provides the signal for ambient temperature to combination meter.

METER AND GAUGES

System Description (Cont’d)

EL-83
