Nissan Terrano model r20 series 2004. Manual - part 264

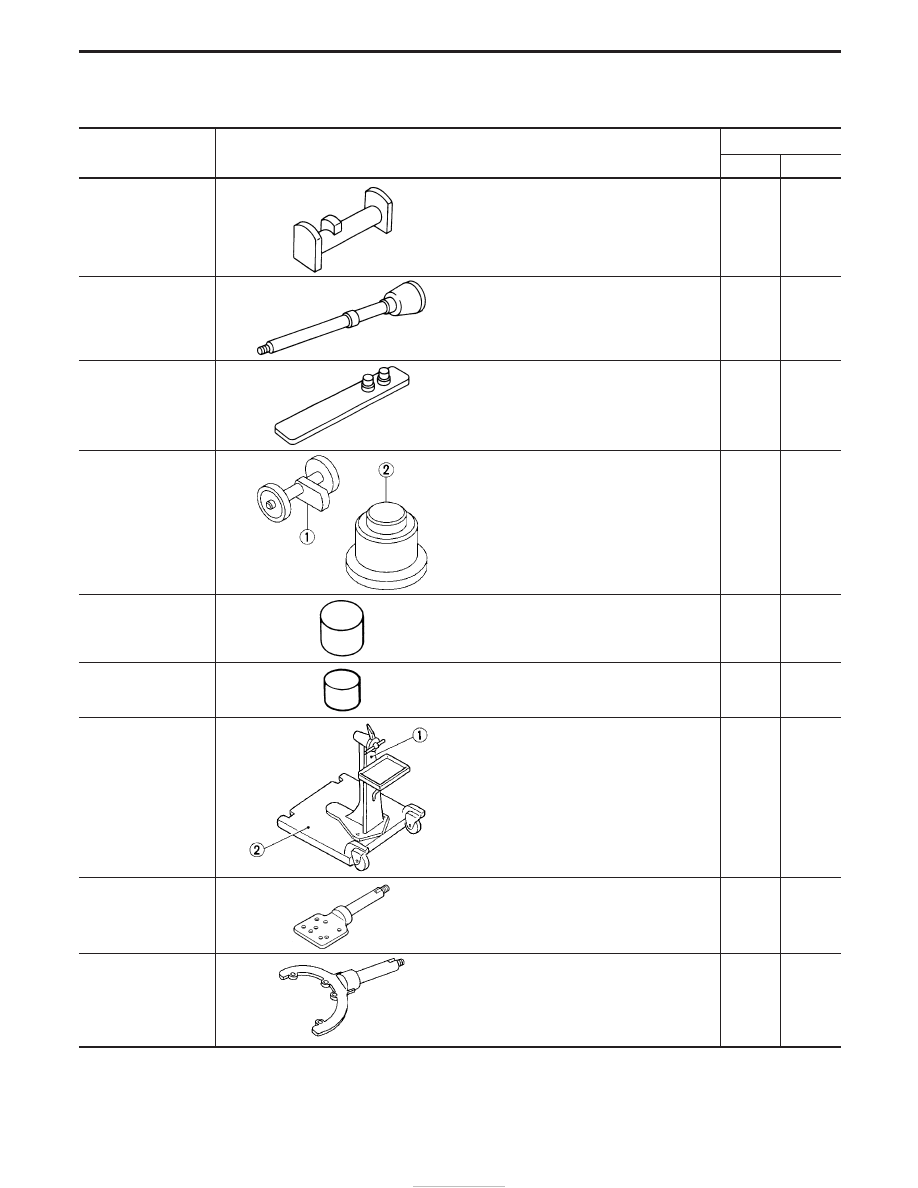

SPECIAL SERVICE TOOLS

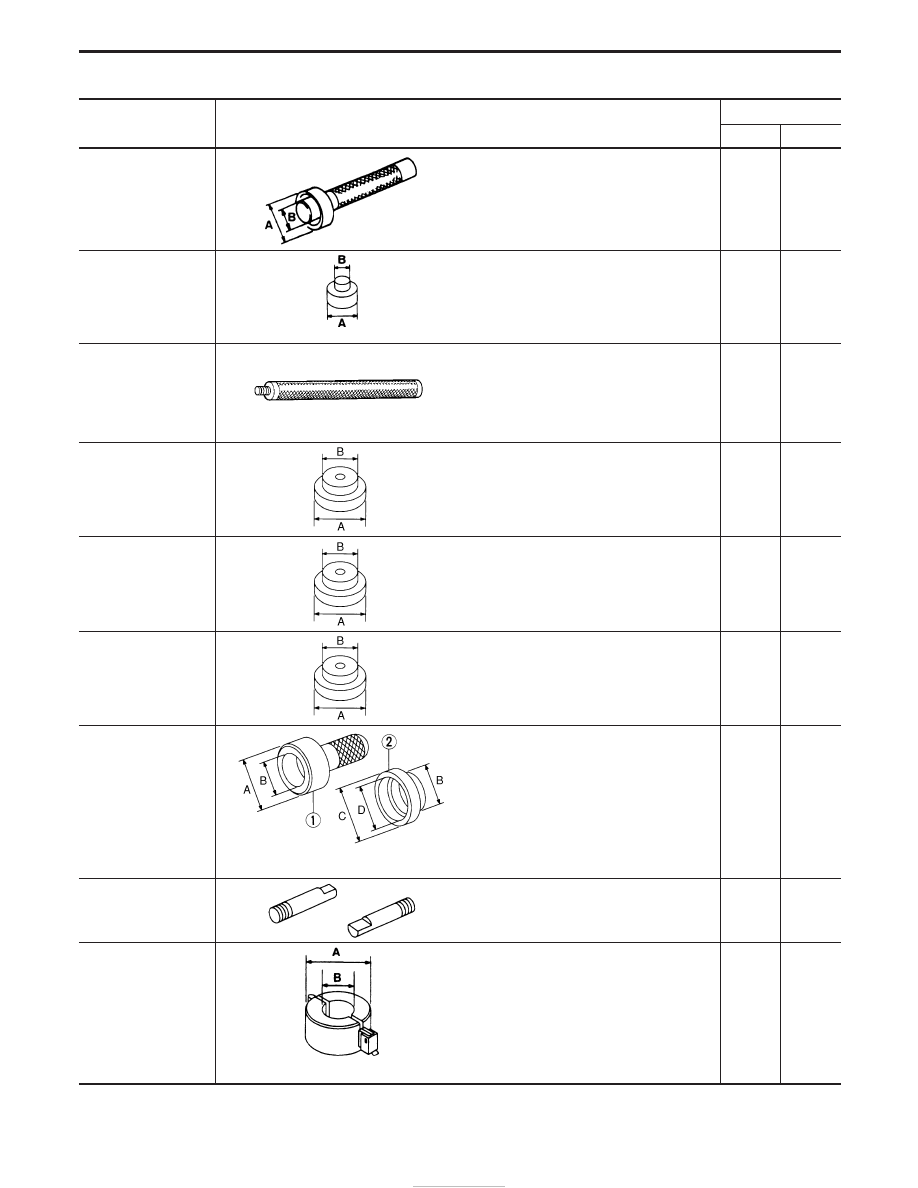

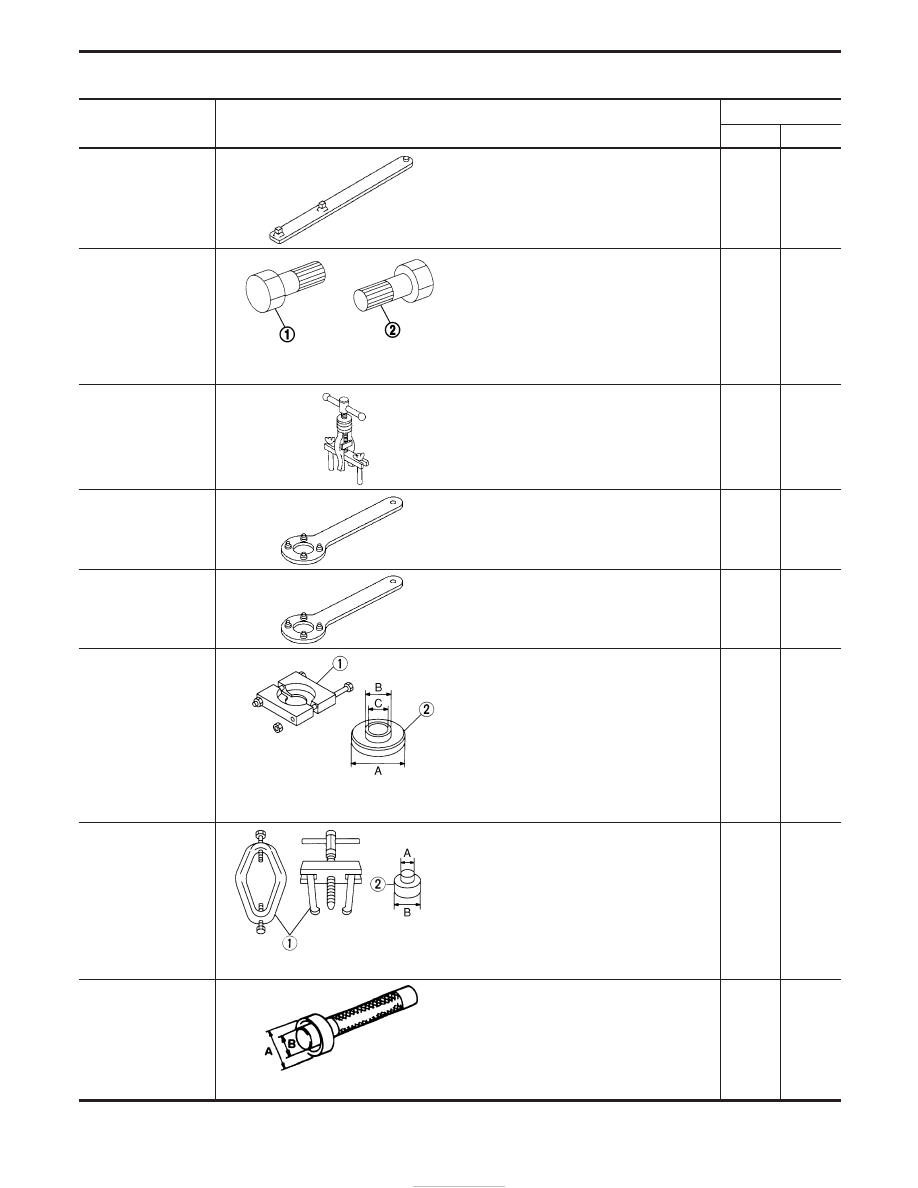

*: Special tool or commercial equivalent

Tool number
Tool name

Description

Unit application

R180A

H233B

ST31211000
Height gauge

Selecting pinion height adjusting washer

X

—

ST31212000
Dummy shaft

Selecting pinion height adjusting washer

X

—

ST31852000
Stopper

Selecting pinion height adjusting washer

X

—

ST3125S000
Drive pinion height
setting gauge set

q

1

ST31251000
Drive pinion
height gauge

q

2

ST31181001
Dummy shaft

Selecting pinion height adjusting washer

—

X

ST32501000
Weight block

Selecting side bearing adjusting shim

X

—

KV38101900
Master gauge
[20.0 mm (0.787 in)]

Selecting side bearing adjusting shim

X

—

ST0501S000
Engine stand

q

1

ST05011000
Engine stand

q

2

ST05012000
Base

Mounting differential attachment

X

X

KV38100800
Differential attach-
ment

Mounting final drive

X

—

ST06340000
Differential attach-
ment

Mounting final drive

—

X

PREPARATION

PD-2

*: Special tool or commercial equivalent

Tool number
Tool name

Description

Unit application

R180A

H233B

ST32580000
Diff. side bearing
adjusting nut wrench

Adjusting side bearing preload and back-
lash (ring gear drive pinion)

—

X

KV381052S0
Rear axle shaft
dummy

q

1

KV38105210
Torque wrench
side

q

2

KV38105220
Vice side

Checking differential torque on limited slip
differential

—

X

ST33290001*
Side bearing outer
race puller

Removing side bearing outer race and
side oil seal

X

—

ST38060002*
Drive pinion flange
wrench

Removing and installing propeller shaft
lock nut, and drive pinion lock nut

X

—

KV38104700*
Drive pinion flange
wrench

Removing and installing propeller shaft
lock nut, and drive pinion lock nut

—

X

ST3090S000*
Drive pinion rear inner
race puller set

q

1

ST30031000
Puller

q

2

ST30901000*
Base

Removing and installing drive pinion rear
inner cone

A: 79 mm (3.11 in) dia.
B: 45 mm (1.77 in) dia.
C: 35 mm (1.38 in) dia.

X

X

ST3306S001
Diff. side bearing
puller set

q

1

ST33051001*
Body

q

2

ST33061000*
Adapter

Removing and installing differential side
bearing inner cone

A: 28.5 mm (1.122 in) dia.
B: 38 mm (1.50 in) dia.

X

X

ST33230000*
Diff. side bearing drift

Installing side bearing inner cone

A: 51 mm (2.01 in) dia.
B: 28.5 mm (1.122 in) dia.

X

—

PREPARATION

PD-3

*: Special tool or commercial equivalent

Tool number
Tool name

Description

Unit application

R180A

H233B

ST33190000*
Diff. side bearing drift

Installing side bearing inner cone

A: 52 mm (2.05 in) dia.
B: 34 mm (1.34 in) dia.

—

X

ST33081000*
Side bearing puller
adapter

Installing side bearing inner cone

A: 43 mm (1.69 in) dia.
B: 33.5 mm (1.319 in) dia.

—

X

ST30611000*
Drift

Installing pinion rear bearing outer race

X

X

ST30621000*
Drift

Installing pinion rear bearing outer race

A: 79 mm (3.11 in) dia.
B: 59 mm (2.32 in) dia.

X

X

ST30701000*
Drift

Installing pinion front bearing outer race

A: 61.5 mm (2.421 in) dia.
B: 41 mm (1.61 in) dia.

X

—

ST30613000*
Drift

Installing pinion front bearing outer race

A: 71.5 mm (2.815 in) dia.
B: 47.5 mm (1.870 in) dia.

—

X

KV381025S0*
Oil seal fitting tool

q

1

ST30720000
Drift bar

q

2

KV38102510
Drift

Installing front oil seal

A: 77 mm (3.03 in) dia.
B: 55 mm (2.17 in) dia.
C: 71 mm (2.80 in) dia.
D: 65 mm (2.56 in) dia.

X

X

ST33720000
Diff. side retainer
guide

Installing side retainer

X

—

ST33270000
Side oil seal drift

Installing side oil seal

A: 62 mm (2.44 in) dia.
B: 28 mm (1.10 in) dia.

X

—

PREPARATION

PD-4

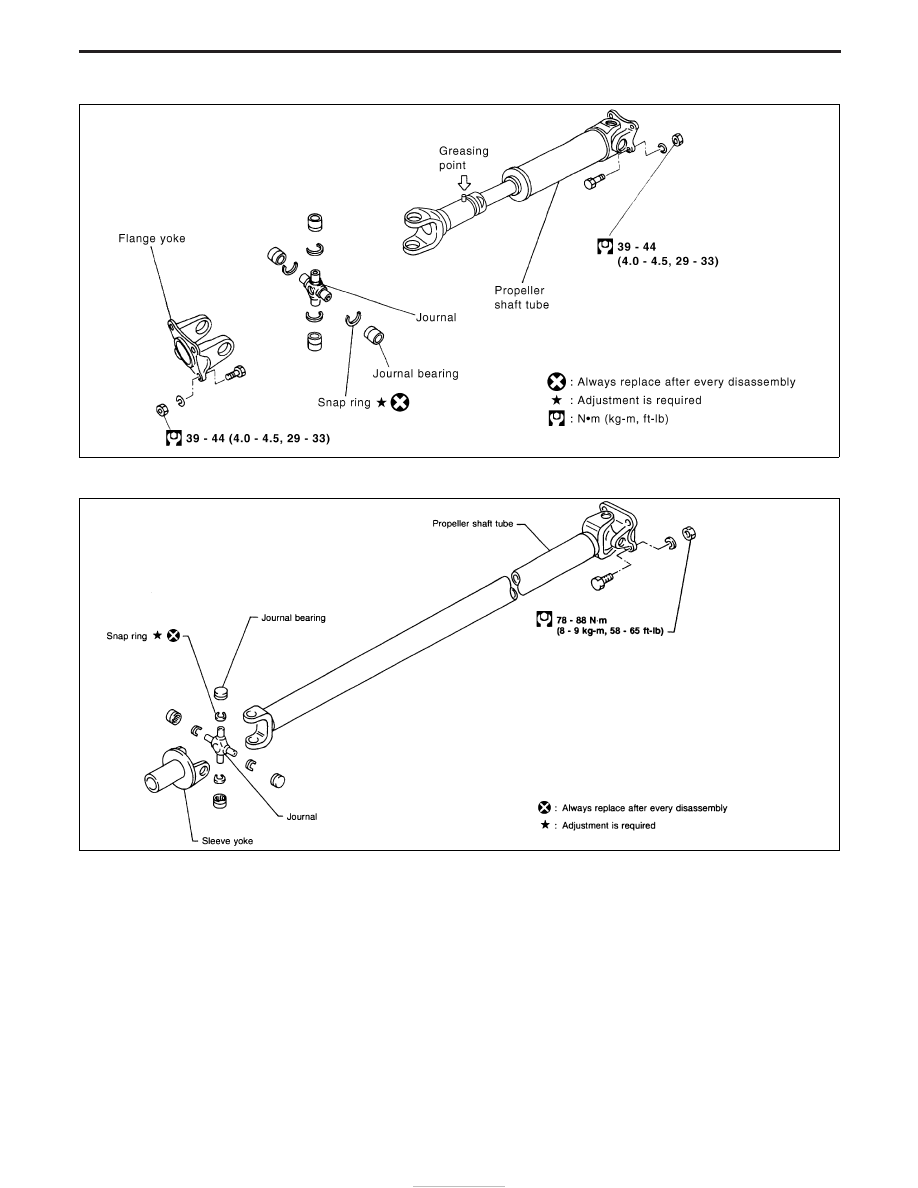

Front propeller shaft (Model 0F71H)

Rear propeller shaft (Model 2S80B)

YPD010

SPD725

PROPELLER SHAFT

PD-5
