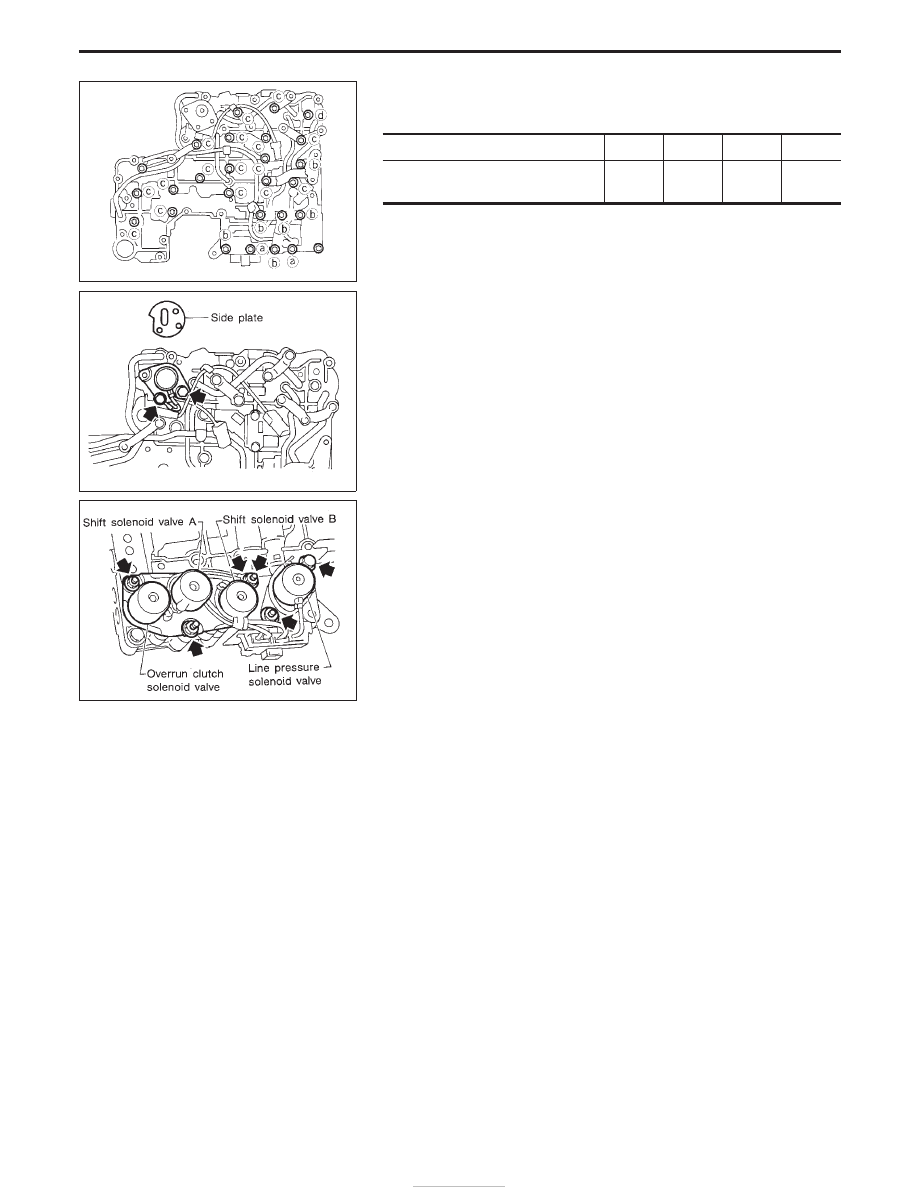

g. Install and temporarily tighten bolts and tube brackets in their

proper locations.

Bolt length and location:

Bolt symbol

q

a

q

b

q

c

q

d

Bolt length

mm (in)

70

(2.76)

50

(1.97)

33

(1.30)

27

(1.06)

2. Install solenoids.
a. Attach O-ring and install torque converter clutch solenoid valve

and side plates onto lower body.

b. Attach O-rings and install 3-unit solenoids assembly onto upper

body.

c. Attach O-ring and install line pressure solenoid valve onto

upper body.

3. Tighten all bolts.

SAT199BA

SAT200B

SAT150G

REPAIR FOR COMPONENT PARTS

Control Valve Assembly (Cont’d)

AT-148

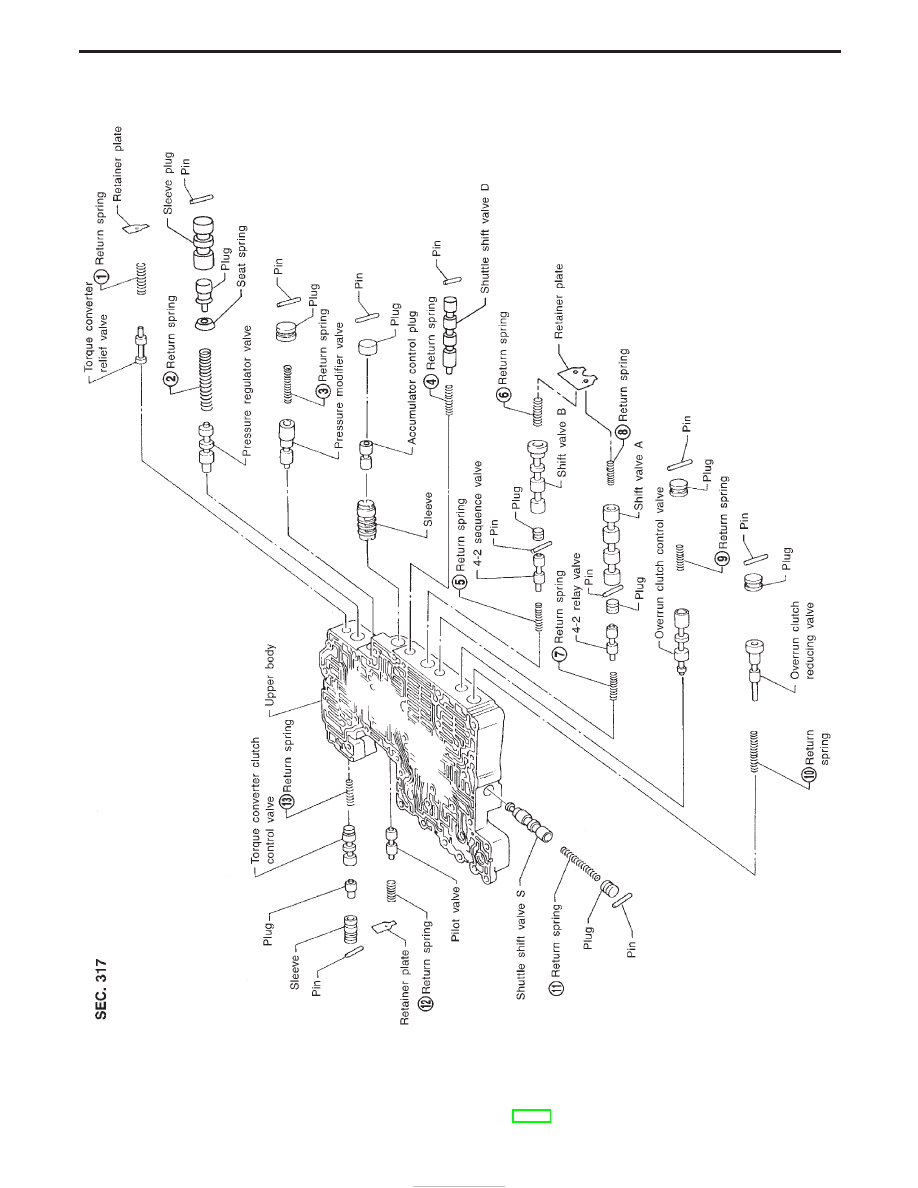

Control Valve Upper Body

Numbers preceding valve springs correspond with those shown in SDS on page AT-202.

Apply ATF to all components before their installation.

SAT665I

REPAIR FOR COMPONENT PARTS

AT-149

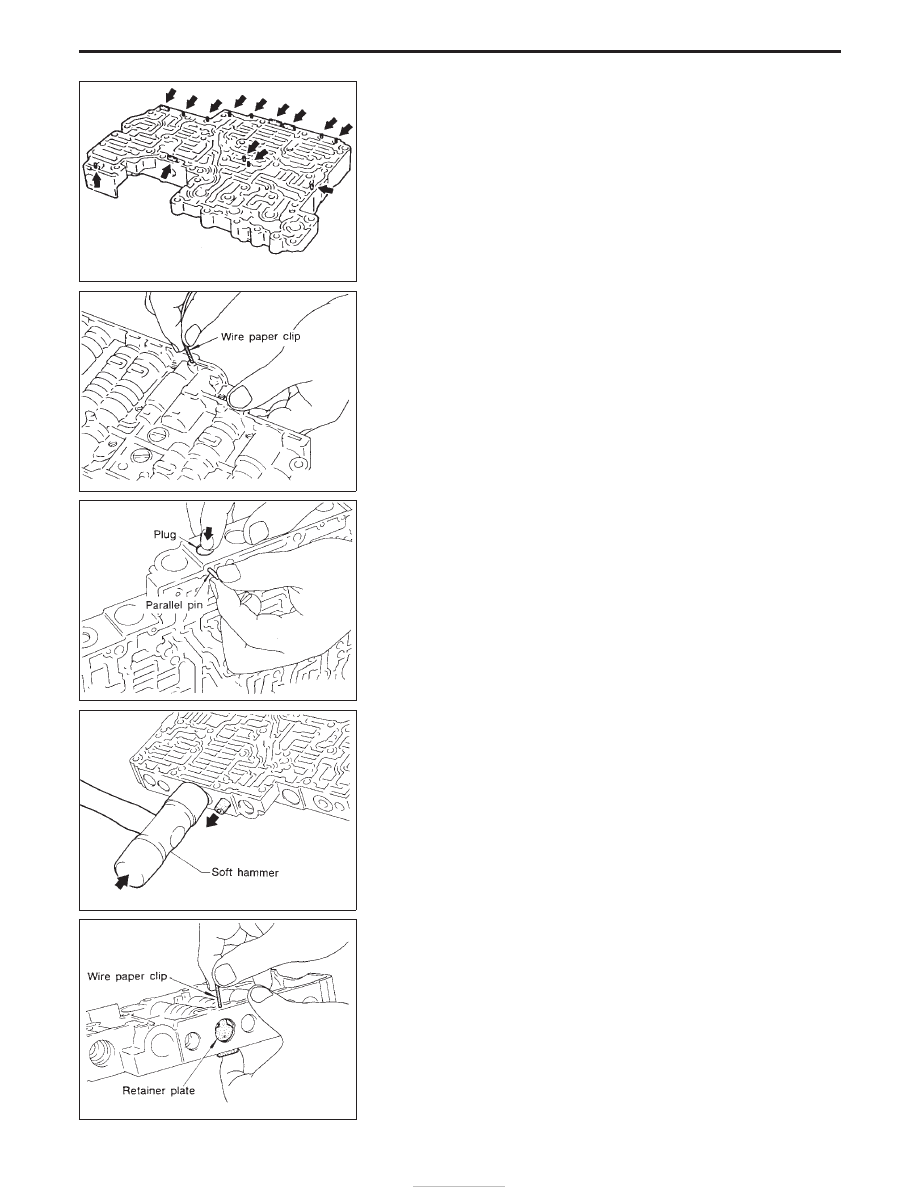

DISASSEMBLY

1. Remove valves at parallel pins.

I

Do not use a magnetic hand.

a. Use a wire paper clip to push out parallel pins.

b. Remove parallel pins while pressing their corresponding plugs

and sleeves.

I

Remove plug slowly to prevent internal parts from jumping
out.

c. Place mating surface of valve facedown, and remove internal

parts.

I

If a valve is hard to remove, place valve body facedown
and lightly tap it with a soft hammer.

I

Be careful not to drop or damage valves and sleeves.

2. Remove valves at retainer plates.
a. Pry out retainer plate with wire paper clip.

SAT834A

SAT822A

SAT823A

SAT824A

SAT825A

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-150

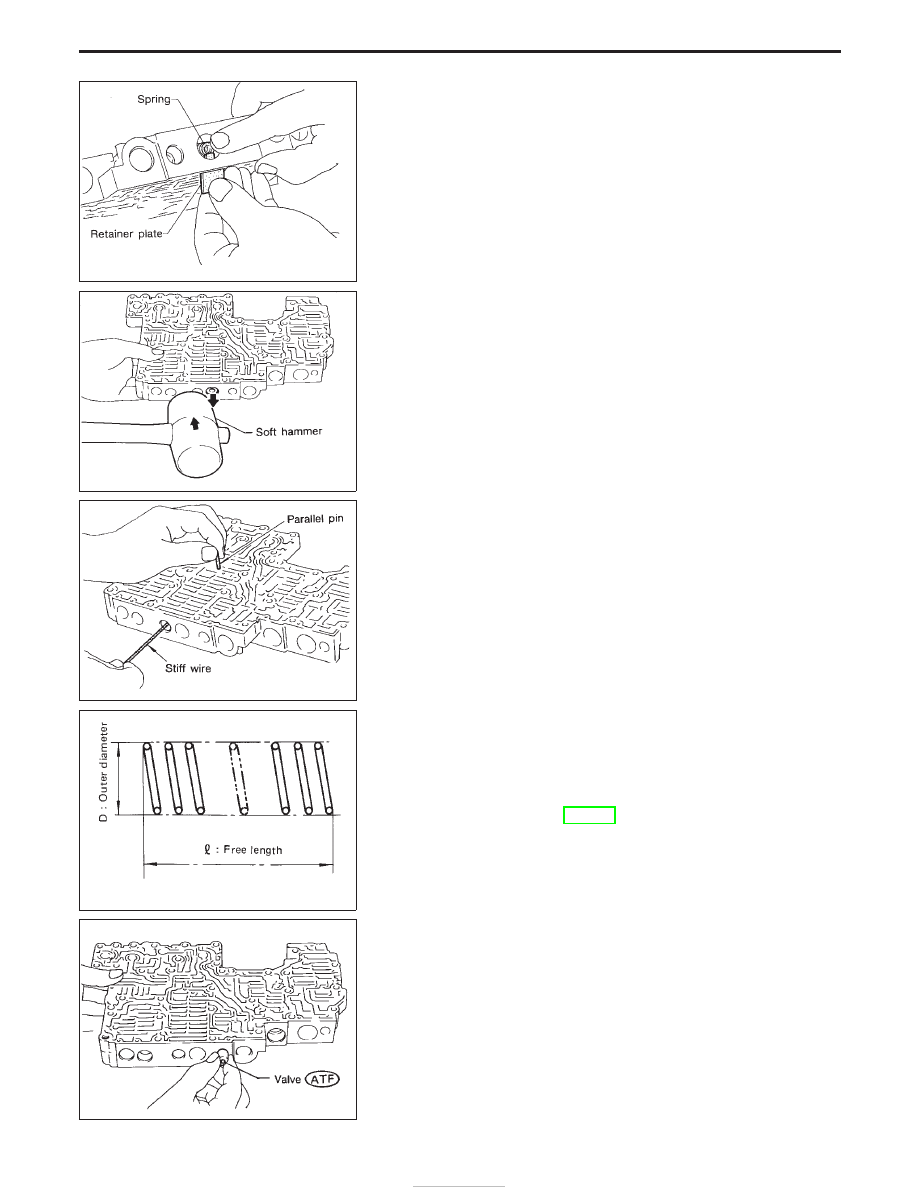

b. Remove retainer plates while holding spring.

c. Place mating surface of valve facedown, and remove internal

parts.

I

If a valve is hard to remove, lightly tap valve body with a
soft hammer.

I

Be careful not to drop or damage valves, sleeves, etc.

I

4-2 sequence valve and relay valve are located far back in
upper body. If they are hard to remove, carefully push them out
using stiff wire.

I

Be careful not to scratch sliding surface of valve with wire.

INSPECTION

Valve springs

I

Measure free length and outer diameter of each valve spring.
Also check for damage or deformation.

Inspection standard:

Refer to SDS, AT-202.

I

Replace valve springs if deformed or fatigued.

Control valves

I

Check sliding surfaces of valves, sleeves and plugs.

ASSEMBLY

1. Lubricate the control valve body and all valves with ATF. Install

control valves by sliding them carefully into their bores.

I

Be careful not to scratch or damage valve body.

SAT826A

SAT827A

SAT828A

SAT829A

SAT830A

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-151
