Bleeding Procedure

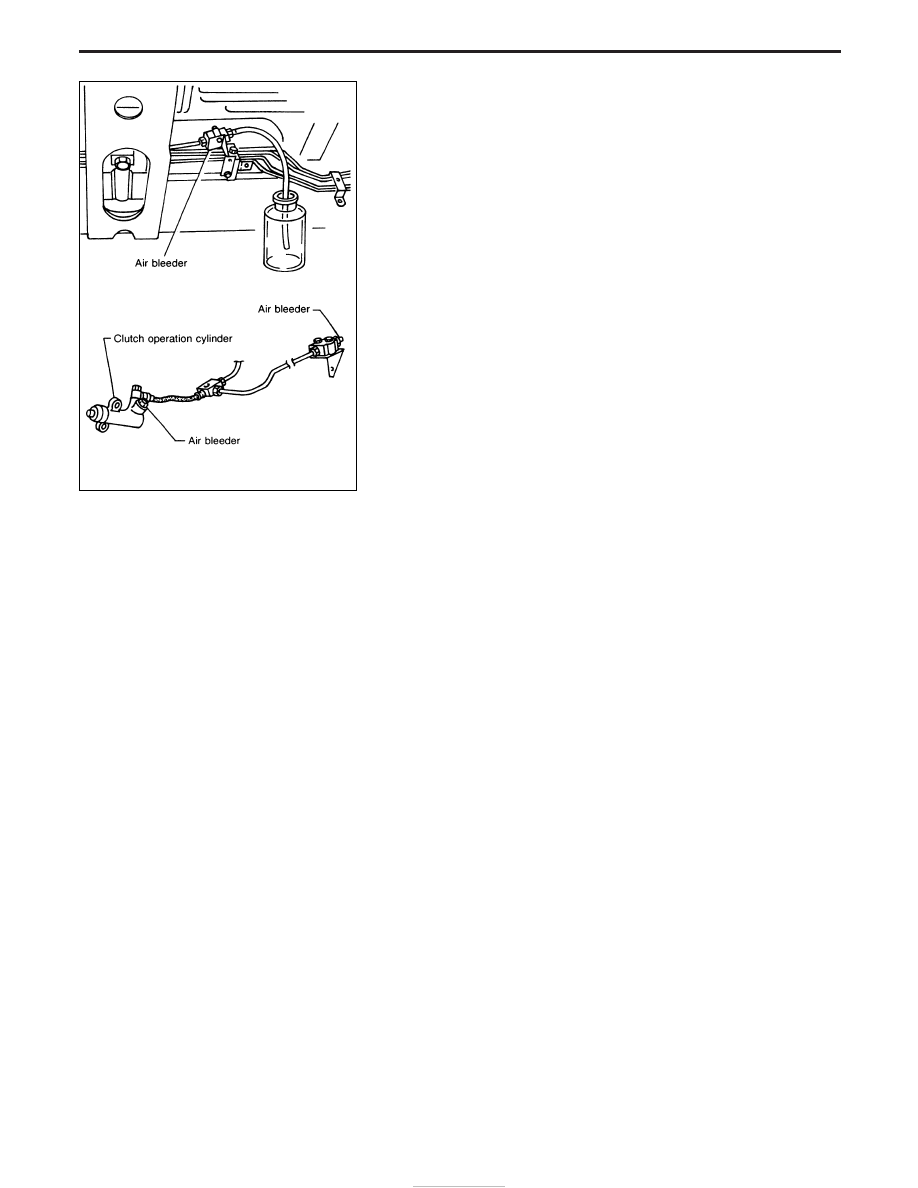

1. Bleed air from clutch operating cylinder according to the follow-

ing procedure.

Carefully monitor fluid level at master cylinder during bleeding
operation.
a. Top up reservoir with recommended brake fluid.
b. Connect a transparent vinyl tube to air bleeder valve of clutch

damper.

c. Fully depress clutch pedal several times.
d. With clutch pedal depressed, open bleeder valve to release air.
e. Close bleeder valve.
f.

Repeat steps (c) through (e) above until brake fluid flows from
air bleeder valve without air bubbles.

2. Bleed air from clutch operating cylinder according to the above

procedure.

3. Repeat the above bleeding procedures 1 and 2 several times.

NCL025

INSPECTION AND ADJUSTMENT

CL-6

NCL028

CLUTCH MASTER CYLINDER

CL-7

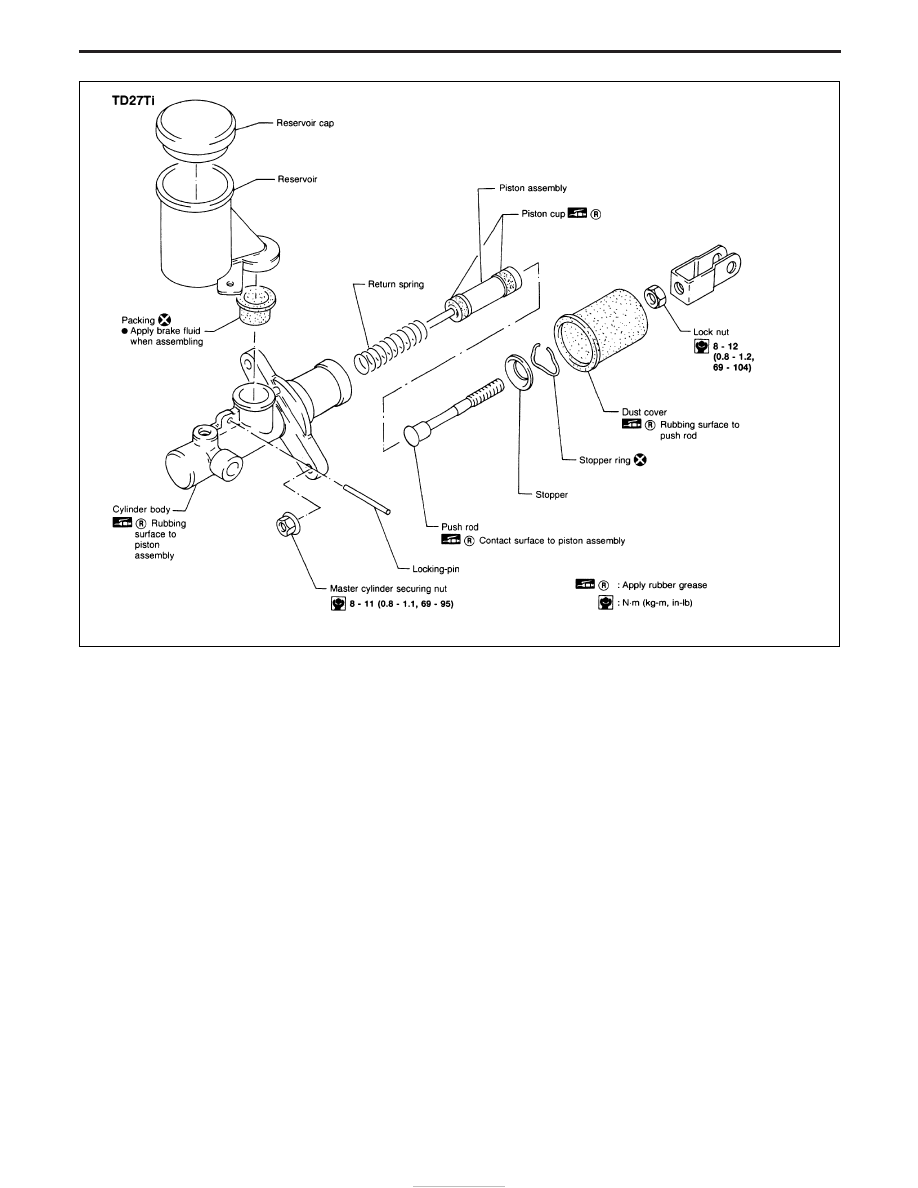

Clutch Master Cylinder

INSPECTION

I

Check cylinder and piston rubbing surface for uneven wear,
rust or damage. Replace if necessary.

I

Check piston and piston cup for wear or damage. Replace if
necessary.

I

Check return spring for wear or damage. Replace if necessary.

I

Check reservoir for deformation or damage. Replace if neces-
sary.

I

Check dust cover for cracks, deformation or damage. Replace
if necessary.

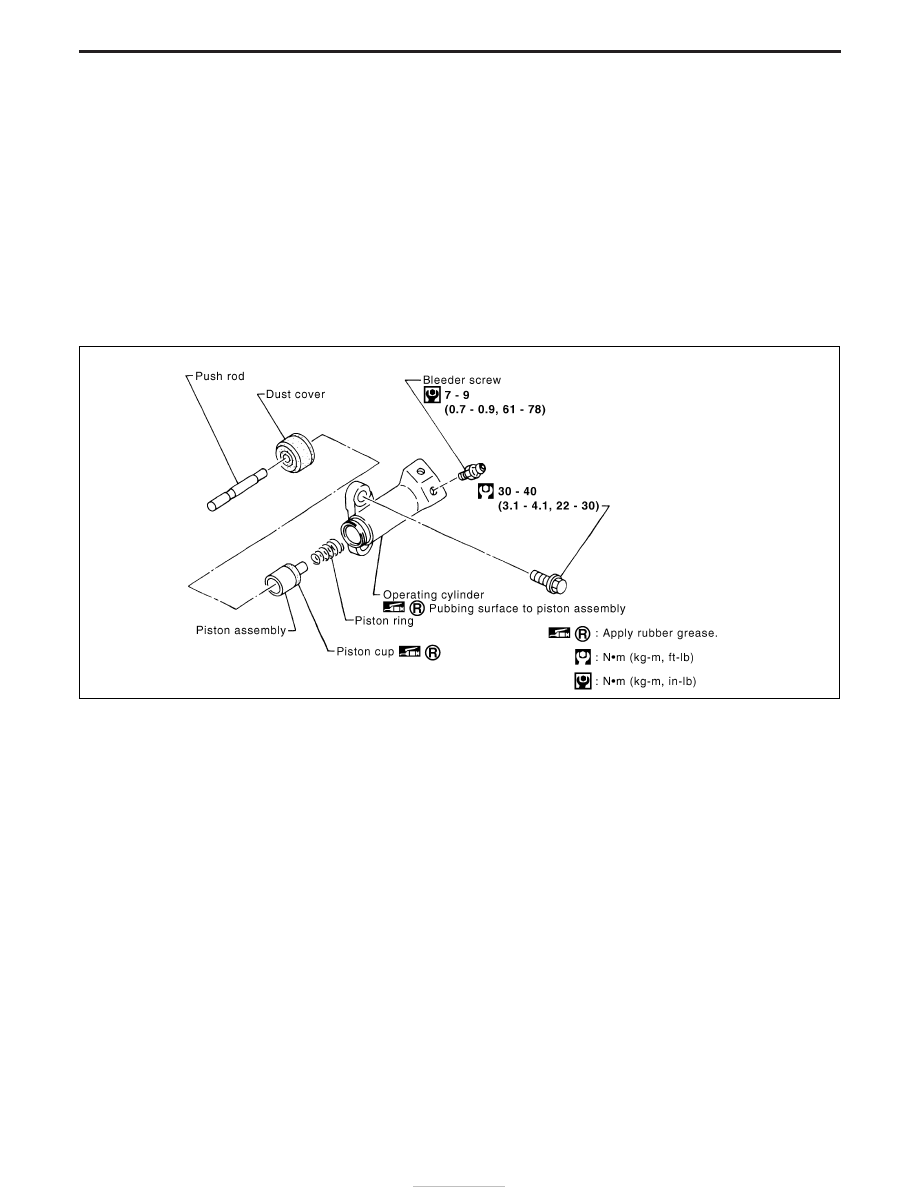

Clutch Operating Cylinder

INSPECTION

I

Check rubbing surface of cylinder for wear, rust or damage.
Replace if necessary.

I

Check piston and piston cup for wear or damage. Replace if
necessary.

I

Check piston spring for wear or damage. Replace if necessary.

I

Check dust cover for cracks, deformation or damage. Replace
if necessary.

SCL420-A

HYDRAULIC CLUTCH CONTROL

CL-8

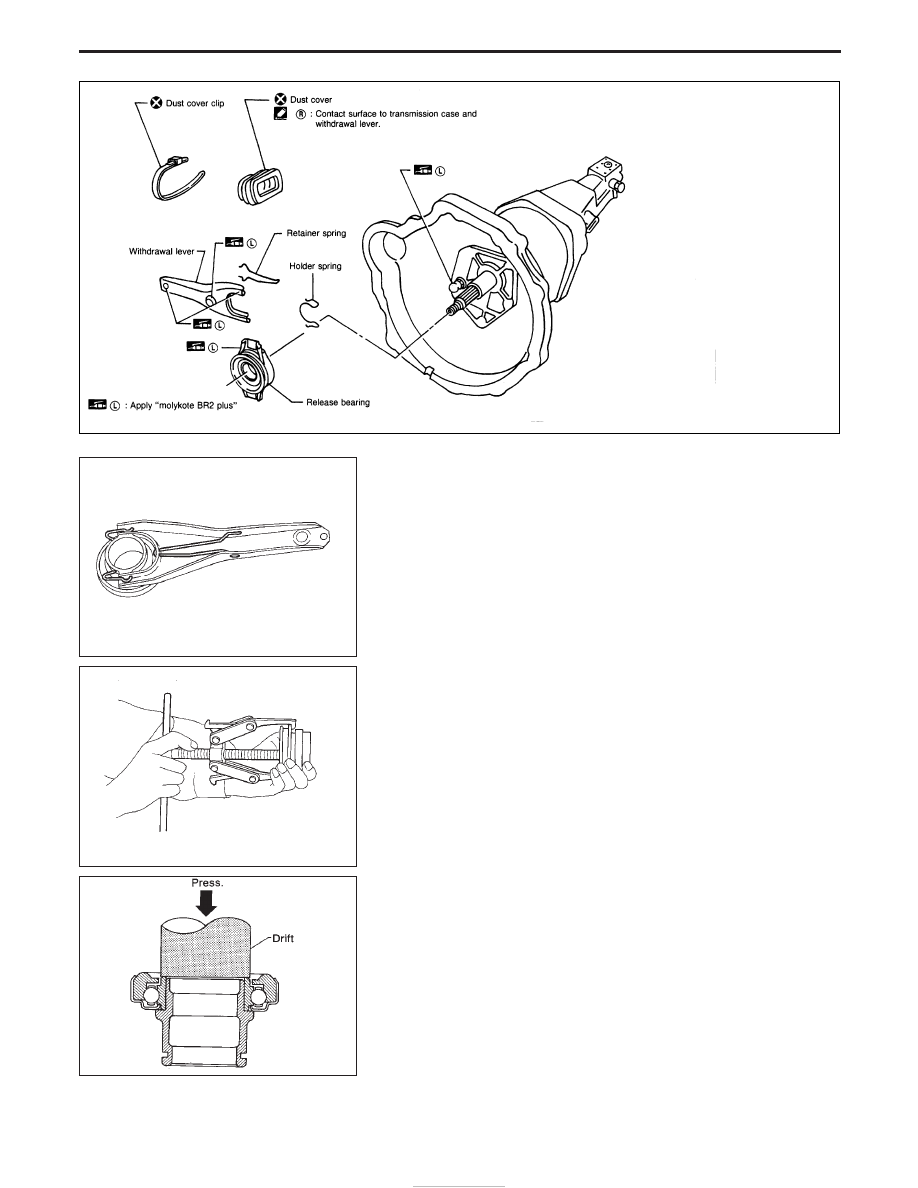

REMOVAL AND INSTALLATION

I

Install retainer spring and holder spring.

I

Remove release bearing.

I

Install release bearing with suitable drift.

NCL017

SCL217

CL145

SCL222

CLUTCH RELEASE MECHANISM

CL-9
