Nissan Terrano model r20 series 2004. Manual - part 71

DTC Confirmation Procedure ..................................463
Wiring Diagram ........................................................464
Diagnostic Procedure ..............................................466

DTC PD1603 ECM 12, DTC P1607 ECM2

.................467

Description ...............................................................467
On Board Diagnosis Logic.......................................467
DTC Confirmation Procedure ..................................467
Diagnostic Procedure ..............................................468

DTC P1620 ECM RLY

.................................................469

On Board Diagnosis Logic.......................................469
DTC Confirmation Procedure ..................................469
Wiring Diagram ........................................................470

Diagnostic Procedure ..............................................471

START SIGNAL

...........................................................472

Wiring Diagram ........................................................472
Diagnostic Procedure ..............................................473

OIL PRESSURE SWITCH

...........................................474

Wiring Diagram ........................................................474

MI & DATA LINK CONNECTORS

...............................475

Wiring Diagram ........................................................475

SERVICE DATA AND SPECIFICATIONS (SDS)

........476

General Specifications.............................................476
Injection Nozzle .......................................................476
Inspection and Adjustment ......................................476

CONTENTS

(Cont’d)

EC-6

Alphabetical & Numerical Index for DTC

ALPHABETICAL INDEX FOR DTC

X: Applicable —: Not applicable

Items

(CONSULT-II screen terms)

DTC

MI (MIL) illumination

Reference page

ACCEL POS SENSOR

0403

—*1 or X*2

EC-130

ACCEL POS SW (F/C)*1

0203

—

EC-104

A/T COMM LINE*1

0504

—

EC-160

COOLANT TEMP SEN

0103

—

EC-95

CRANK POS SEN (TDC)

0407

X

EC-152

ECM 2

0301

X

EC-121

ECM 10

0802

—

EC-205

ECM 11

0804

—

EC-207

ECM 14

0807

—*1 or X*2

EC-209

ECM 15

0903

X

EC-218

ECM RLY

0902

—

EC-214

EGR VOLUME CONT/V

1003

—

EC-227

FUEL CUT SYSTEM1

1004

X

EC-237

INT/AIR VOLUME

0406

—

EC-150

MASS AIR FLOW SEN

0102

—

EC-88

NATS MALFUNCTION

1401 - 1408

—

EL section

NO DTC IS DETECTED.
FURTHER TESTING
MAY BE REQUIRED.

0505

—

—

OVER HEAT

0208

—

EC-109

P1

⋅

CAM POS SEN

0701

X

EC-166

P2

⋅

TDC PULSE SIG

0702

—

EC-173

P3

⋅

PUMP COMM LINE

0703

X

EC-180

P4

⋅

SPILL/V CIRC

0704

X

EC-187

P5

⋅

PUMP C/MODULE

0705

X

EC-194

P6

⋅

SPILL VALVE

0706

X

EC-187

P7

⋅

F/INJ TIMG FB

0707

X

EC-197

P9

⋅

FUEL TEMP SEN

0402

—

EC-123

TURBO PRESSURE

0905

—

EC-220

VEHICLE SPEED SEN

0104

—

EC-99

*1: For A/T models
*2: For M/T models

TROUBLE DIAGNOSIS — INDEX

ZD30DDTi

EC-7

NUMERICAL INDEX FOR DTC

X: Applicable —: Not applicable

DTC

Items

(CONSULT-II screen terms)

MI (MIL) illumination

Reference page

0102

MASS AIR FLOW SEN

—

EC-88

0103

COOLANT TEMP SEN

—

EC-95

0104

VEHICLE SPEED SEN

—

EC-99

0203*1

ACCEL POS SW (F/C)*1

—

EC-104

0208

OVER HEAT

—

EC-109

0301

ECM 2

X

EC-121

0402

P9

⋅

FUEL TEMP SEN

—

EC-123

0403

ACCEL POS SENSOR

—*1 or X*2

EC-130

0406

INT/AIR VOLUME

—

EC-150

0407

CRANK POS SEN (TDC)

X

EC-152

0504*1

A/T COMM LINE

—

EC-160

0505

NO DTC IS DETECTED.
FURTHER TESTING
MAY BE REQUIRED.

—

—

0701

P1

⋅

CAM POS SEN

X

EC-166

0702

P2

⋅

TDC PULSE SIG

—

EC-173

0703

P3

⋅

PUMP COMM LINE

X

EC-180

0704

P4

⋅

SPILL/V CIRC

X

EC-187

0705

P5

⋅

PUMP C/MODULE

X

EC-194

0706

P6

⋅

SPILL VALVE

X

EC-187

0707

P7

⋅

F/INJ TIMG FB

X

EC-197

0802

ECM 10

—

EC-205

0804

ECM 11

—

EC-207

0807

ECM 14

—*1 or X*2

EC-209

0902

ECM RLY

—

EC-214

0903

ECM 15

X

EC-218

0905

TURBO PRESSURE

—

EC-220

1003

EGR VOLUME CONT/V

—

EC-227

1004

FUEL CUT SYSTEM1

X

EC-237

1401 - 1408

NATS MALFUNCTION

—

EL section

*1: For A/T models
*2: For M/T models

TROUBLE DIAGNOSIS — INDEX

ZD30DDTi

Alphabetical & Numerical Index for DTC
(Cont’d)

EC-8

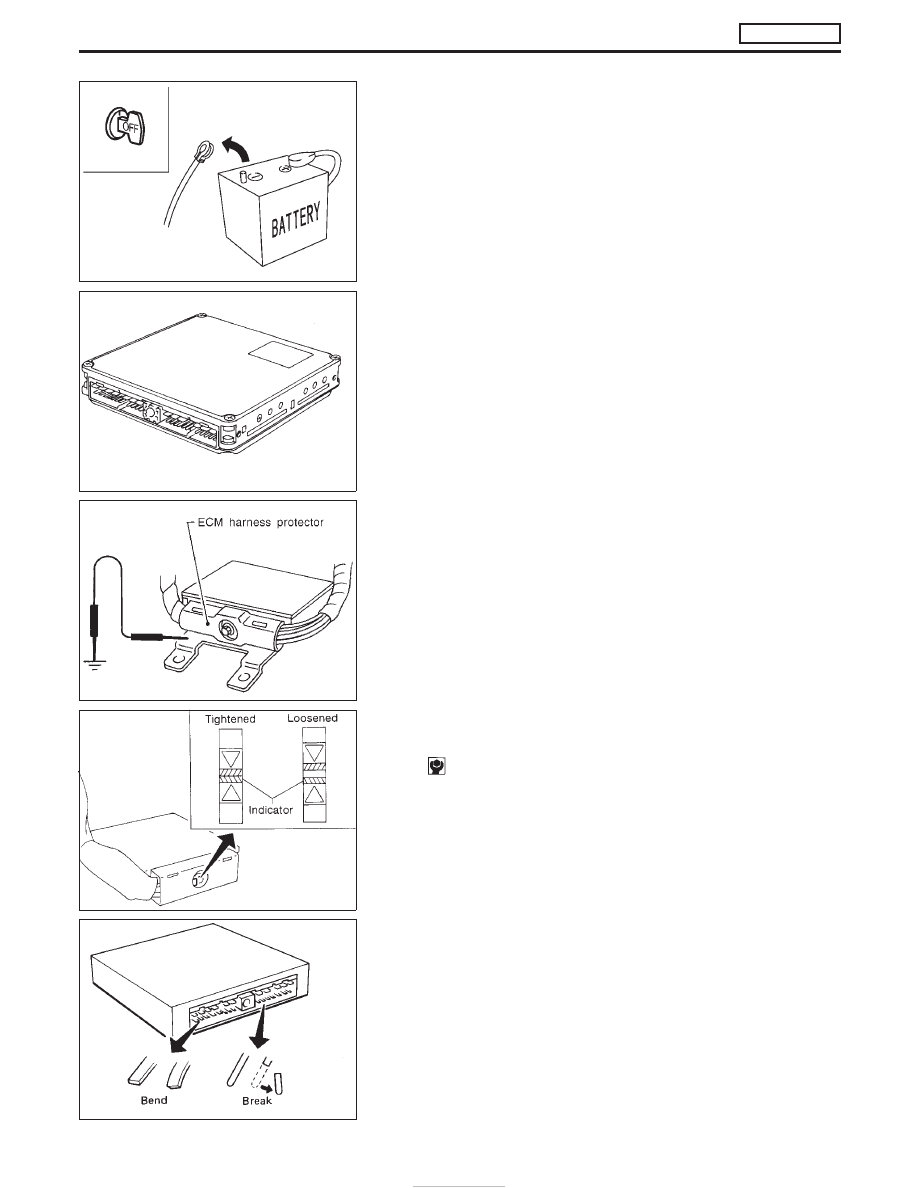

Precautions

I

Always use a 12 volt battery as power source.

I

Do not attempt to disconnect battery cable while engine is
running.

I

Before connecting or disconnecting the ECM harness
connector, turn ignition switch OFF and disconnect nega-
tive battery terminal. Failure to do so may damage the ECM
because battery voltage is applied to ECM even if ignition
switch is turned off.

I

Before removing parts, turn off ignition switch and then
disconnect battery ground cable.

I

Do not disassemble ECM.

I

If a battery terminal is disconnected, the memory will
return to the ECM value.
The ECM will now start to self-control at its initial value.
Engine operation can vary slightly when the terminal is
disconnected. However, this is not an indication of a prob-
lem. Do not replace parts because of a slight variation.

I

When ECM is removed for inspection, make sure to ground
the ECM mainframe.

I

When connecting ECM harness connector, tighten secur-
ing bolt until the gap between the orange indicators disap-
pears.

: 3.0 - 5.0 N

⋅

m (0.3 - 0.5 kg-m, 26 - 43 in-lb)

I

When connecting or disconnecting pin connectors into or
from ECM, take care not to damage pin terminals (bend or
break).
Make sure that there are not any bends or breaks on ECM
pin terminal, when connecting pin connectors.

I

Securely connect ECM harness connectors.
A poor connection can cause an extremely high (surge)
voltage to develop in the circuit, thus resulting in damage
to ICs.

I

Keep ECM harness at least 10 cm (3.9 in) away from adja-
cent harnesses, to prevent an ECM system malfunction

SEF706Y

SEC220B

SEF665S

SEF308Q

SEF291H

PRECAUTIONS

ZD30DDTi

EC-9
