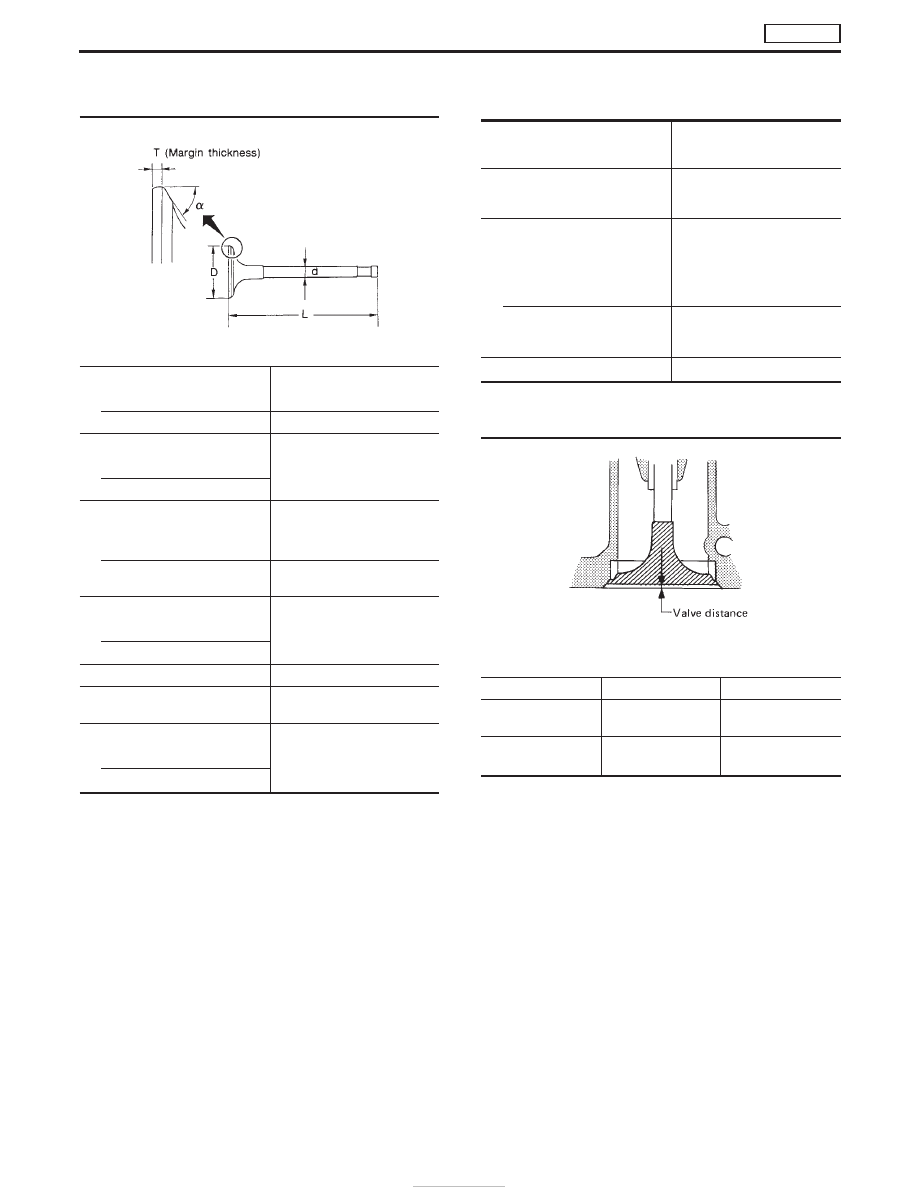

VALVE

Unit: mm (in)

SEM188

Valve head diameter “D”

Intake

42.5 (1.67)

Exhaust

37 (1.5)

Valve length “L”

Intake

117 (4.61)

Exhaust

Valve stem diameter “d”

Intake

7.965 - 7.980

(0.3136 - 0.3142)

Exhaust

7.945 - 7.960

(0.3128 - 0.3134)

Valve seat angle “

α

”

Intake

45° - 45°30

′

Exhaust

Valve margin “T” limit

1.5 (0.059)

Valve stem end surface grinding
limit

0.2 (0.008)

Valve clearance (Hot)

Intake

0.25 (0.01)

Exhaust

VALVE SPRING

Free length

mm (in)

Painted red

53.9 (2.12)

Pressure height

mm/N (mm/kg, in/lb)

31.8/713.5 - 788.5

(31.8/72.7 - 80.4,

1.252/160.0 - 177.3)

Assembled height

mm/N (mm/kg, in/lb)

Standard

42.3/314.5 - 361.5

(42.3/32.1 - 36.9,

1.665/70.5 - 81.1)

Limit

42.3/296.2
(42.3/30.2,

1.665/66.6)

Out of square

mm (in)

2.0 (0.079)

CYLINDER HEAD TO VALVE DISTANCE

Unit: mm (in)

SEM724C

Standard

Limit

Intake

0.8 - 1.2

(0.031 - 0.047)

Less than 1.75

(0.0689)

Exhaust

0.8 - 1.2

(0.031 - 0.047)

Less than 1.75

(0.0689)

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

Inspection and Adjustment (Cont’d)

EM-146

CAMSHAFT AND CAMSHAFT BEARING

Unit: mm (in)

Standard

Limit

Camshaft journal to
bushing clearance

0.020 - 0.109

(0.0008 - 0.0043)

Less than 0.15

(0.0059)

Camshaft journal
diameter

Front

50.721 - 50.740

(1.9969 - 1.9976)

—

2nd

50.521 - 50.540

(1.9890 - 1.9898)

—

3rd

50.321 - 50.340

(1.9811 - 1.9819)

—

4th

50.121 - 50.140

(1.9733 - 1.9740)

—

Rear

49.921 - 49.940

(1.9654 - 1.9661)

—

Camshaft bend (Total
indicator reading)

Less than 0.02

(0.0008)

Less than 0.06

(0.0024)

Camshaft end play

0.08 - 0.28

(0.0031 - 0.0110)

Less than 0.50

(0.0197)

EM671

Standard

Limit

Cam height “A”

41.570 (1.6366)

Less than

41.20 (1.6220)

Intake

Exhaust

41.900 (1.6496)

Less than

41.40 (1.6299)

VALVE LIFTER AND PUSH ROD

Unit: mm (in)

Standard

Limit

Valve lifter outer
diameter

24.960 - 24.970

(0.9827 - 0.9831)

—

Cylinder block valve
lifter hole diameter

25.000 - 25.033

(0.9843 - 0.9855)

—

Valve lifter to lifter
hole clearance

0.030 - 0.073

(0.0012 - 0.0029)

Less than 0.20

(0.0079)

Push rod bend (TIR)

Less than 0.3

(0.012°)

Less than 0.5

(0.020)

*: Total indicator reading

ROCKER SHAFT AND ROCKER ARM

Standard

Limit

Rocker shaft

Outer diameter

19.979 - 20.00

(0.7866 - 0.7874)

—

Rocker shaft bend
(TIR)*

0 - 0.10

(0 - 0.0039)

less than 0.30

(0.0188)

Rocker arm

Inner diameter

20.014 - 20.035

(0.7880 - 0.7888)

—

Clearance between
rocker arm and
rocker shaft

0.014 - 0.056

(0.0006 - 0.0022)

less than 0.15

(0.0059)

*: Total indicator reading

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

Inspection and Adjustment (Cont’d)

EM-147

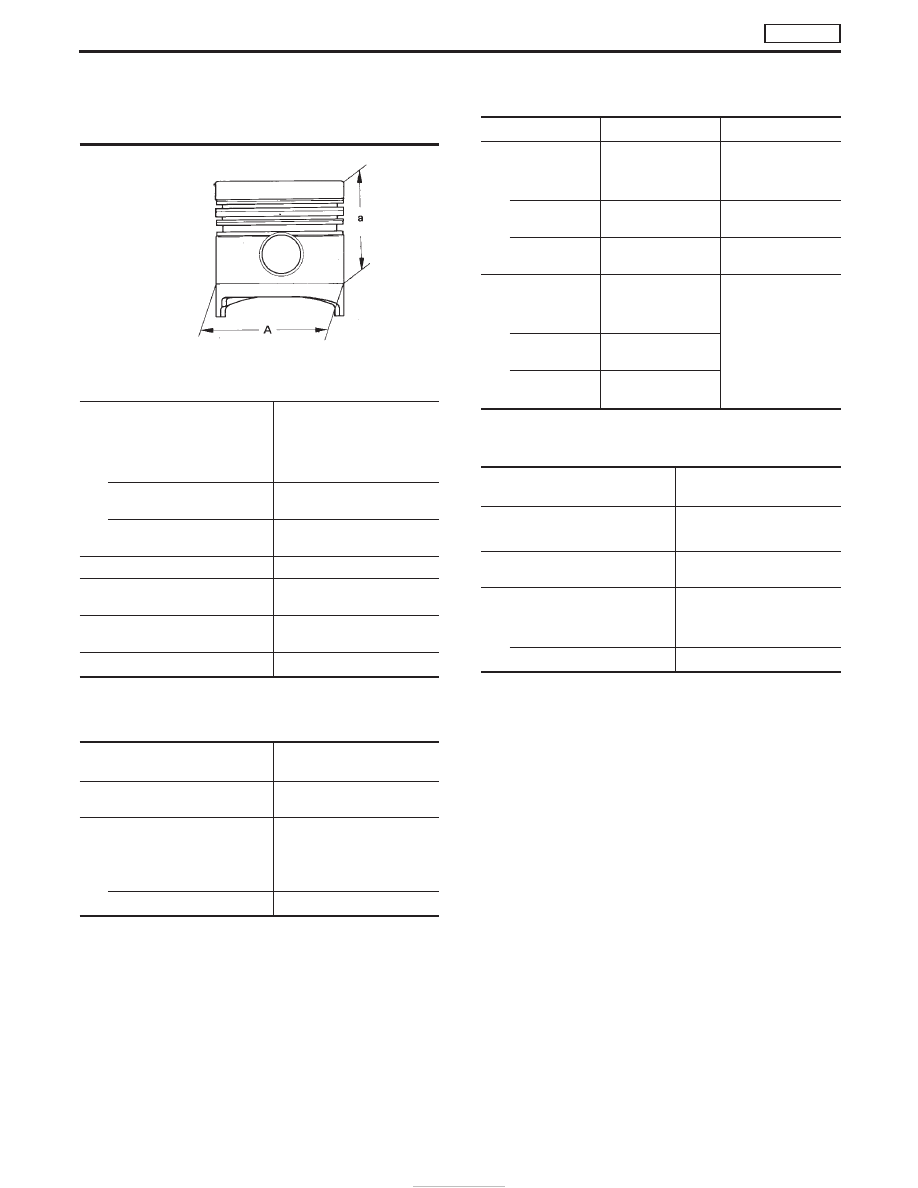

PISTON, PISTON RING AND PISTON PIN

Available piston

Unit: mm (in)

SEM778A

Piston skirt diameter “A”

Standard

Grade No. 1

95.905 - 95.915

(3.7758 - 3.7762)

Grade No. 2

95.915 - 95.925

(3.7762 - 3.7766)

Grade No. 3*

95.925 - 95.935

(3.7766 - 3.7770)

“a” dimension

42.0 (1.654)

Piston pin hole diameter

30.002 - 30.007

(1.1812 - 1.1814)

Piston to cylinder liner clearance

0.043 - 0.077

(0.0017 - 0.0030)

“A” dimension

69.2 (2.724)

Grade No. 3 piston is not provided as a service part.

Piston pin

Unit: mm (in)

Piston pin outer diameter

29.995 - 30.000

(1.1809 - 1.1811)

Piston pin to piston clearance

0.002 to 0.012

(0.0001 to 0.0005)

Piston pin to connecting rod
clearance

Standard

0.025 - 0.043

(0.0010 - 0.0017)

Limit

0.15 (0.0059)

Piston ring

Unit: mm (in)

Standard

Limit

Side clearance

Top

0.00 - 0.05

(0.0 - 0.0020)

0.50 (0.0197)

2nd

0.04 - 0.072

(0.0016 - 0.0028)

0.30 (0.0118)

Oil

0.02 - 0.055

(0.0008 - 0.0022)

0.15 (0.0059)

Ring gap

Top

0.25 - 0.40

(0.0098 - 0.0157)

1.5 (0.059)

2nd

0.40 - 0.55

(0.0157 - 0.0217)

Oil (rail ring)

0.25 - 0.55

(0.0098 - 0.0217)

CONNECTING ROD

Unit: mm (in)

Center distance

156.975 - 157.025

(6.1801 - 6.1821)

Bend, torsion [per 200 (7.87)]

Limit

0.15 (0.0059)

Piston pin bore dia.

30.025 - 30.038

(1.1821 - 1.1826)

Side clearance

Standard

0.10 - 0.32

(0.0039 - 0.0126)

Limit

0.32 (0.0126)

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

Inspection and Adjustment (Cont’d)

EM-148

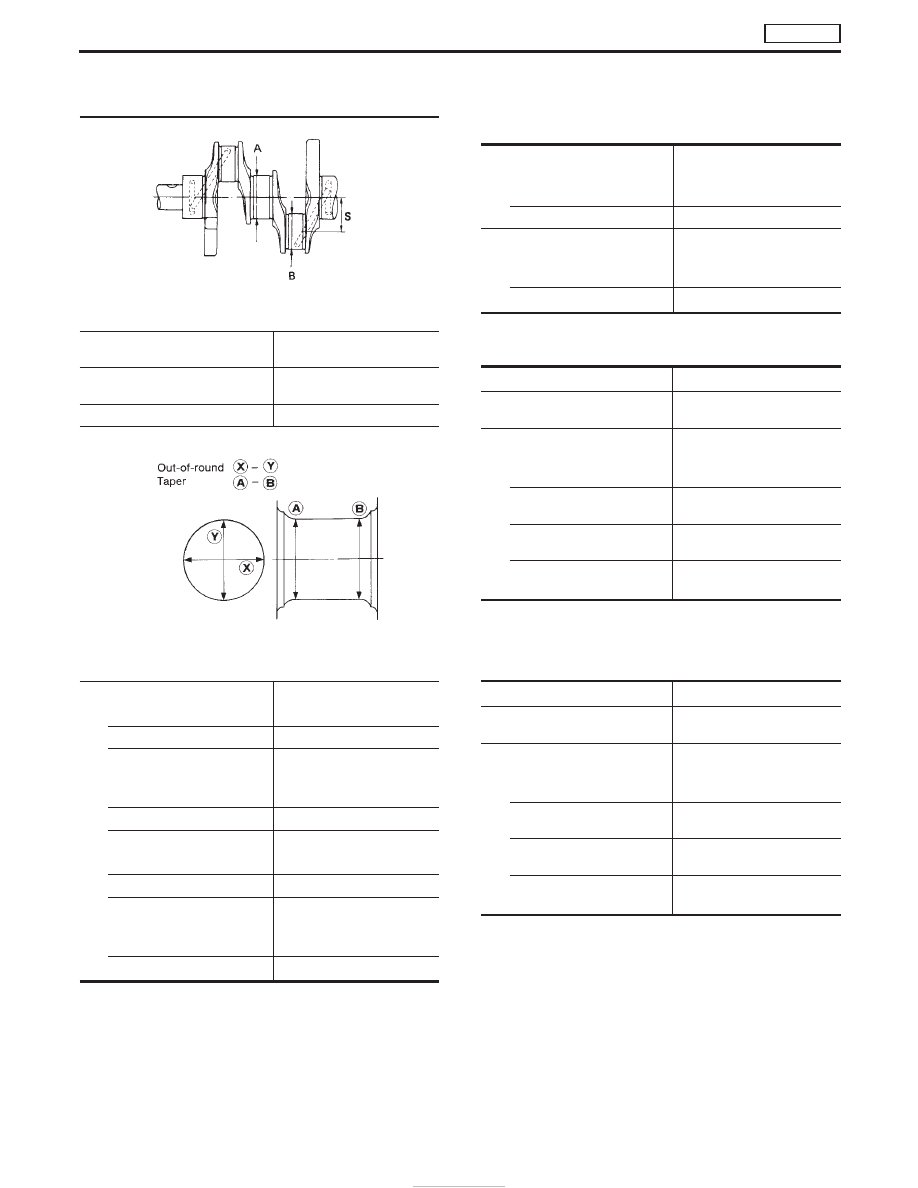

CRANKSHAFT

Unit: mm (in)

SEM100A

Journal diameter “A”

70.907 - 70.920

(2.7916 - 2.7921)

Pin diameter “B”

56.913 - 56.926

(2.2407 - 2.2412)

Center distance “S”

46.0 (1.811)

EM715

Taper of journal and pin “A-B”

Standard

Less than 0.01 (0.0004)

Limit

0.02 (0.0008)

Out-of-round of journal and pin
“X-Y”

Standard

Less than 0.01 (0.0004)

Limit

0.02 (0.0008)

Crankshaft bend

Standard

0 - 0.03 (0 - 0.0012)

Limit

0.10 (0.0039)

Crankshaft end play

Standard

0.060 - 0.25

(0.0024 - 0.0098)

Limit

0.40 (0.0157)

AVAILABLE MAIN BEARING

Bearing clearance

Unit: mm (in)

Main bearing clearance

Standard

0.035 - 0.083

(0.0014 - 0.0033)

Limit

Less than 0.15 (0.0059)

Connecting rod bearing clearance

Standard

0.035 - 0.077

(0.0014 - 0.0030)

Limit

Lees than 0.15 (0.0059)

Mean bearing undersize

Unit: mm (in)

Crank journal diameter

Standard

70.907 - 70.920

(2.7916 - 2.7921)

Undersize

0.25 (0.0098)

70.657 - 70.670

(2.7818 - 2.7823)

0.50 (0.0197)

70.407 - 70.420

(2.7719 - 2.7724)

0.75 (0.0295)

70.157 - 70.170

(2.7621 - 2.7626)

1.00 (0.0394)

69.907 - 69.920

(2.7522 - 2.7528)

AVAILABLE CONNECTING ROD BEARING

Connecting rod bearing undersize

Unit: mm (in)

Crank pin journal diameter

Standard

56.913 - 56.926

(2.2407 - 2.2412)

Undersize

0.25 (0.0098)

56.663 - 56.676

(2.2308 - 2.2313)

0.50 (0.0197)

56.413 - 56.426

(2.2210 - 2.2215)

0.75 (0.0295)

56.163 - 56.176

(2.2111 - 2.2116)

1.00 (0.0394)

55.913 - 55.926

(2.2013 - 2.2018)

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

Inspection and Adjustment (Cont’d)

EM-149
