I

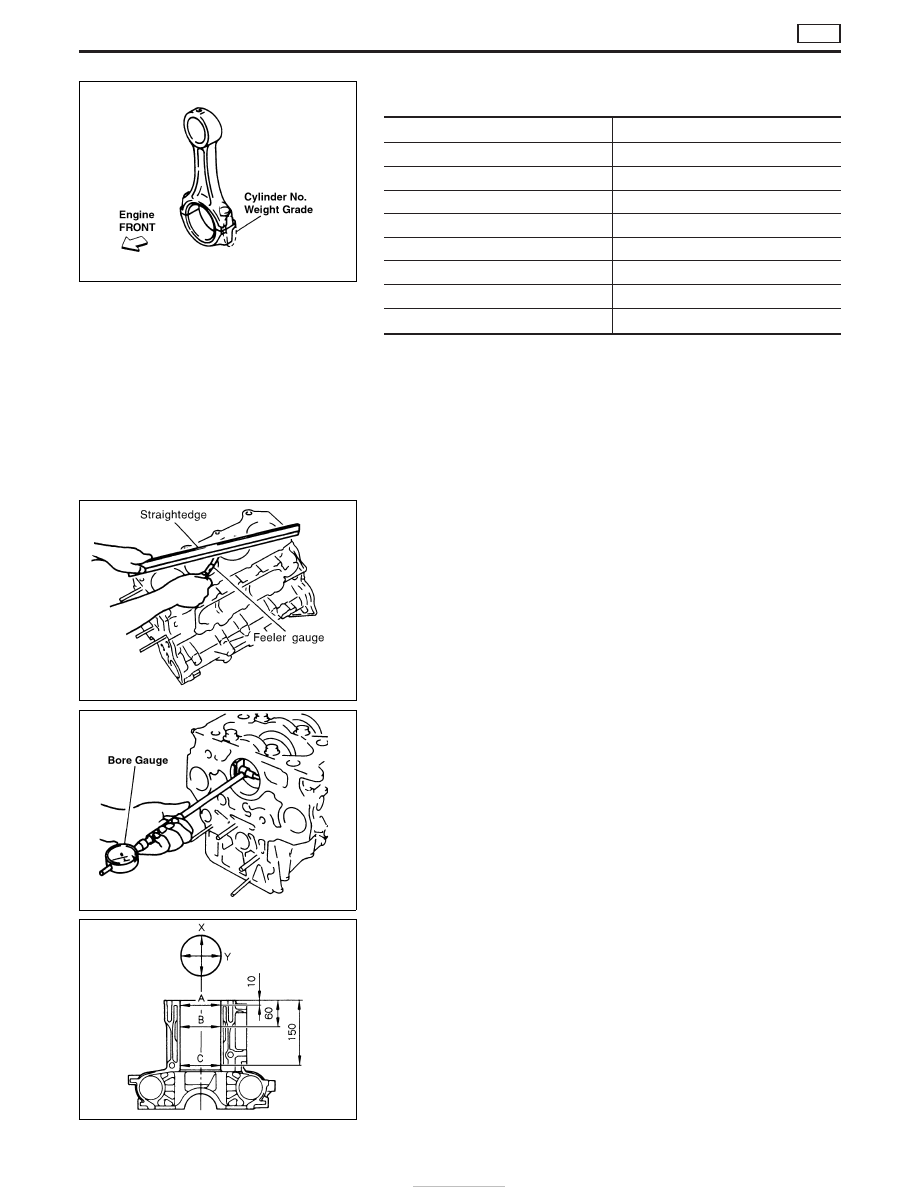

New connecting rods are classified into 8 weight classes at
factory. The same class connecting rods are used on a engine.

Weight grade symbol

Weight class g (oz)

H

1,261 - 1,264 (44.5 - 44.6)

I

1,264 - 1,267 (44.6 - 44.7)

K

1,267 - 1,270 (44.7 - 44.8)

L

1,270 - 1,273 (44.8 - 44.9)

M

1,273 - 1,276 (44.9 - 45.0)

O

1,276 - 1,279 (45.0 - 45.1)

P

1,279 - 1,282 (45.1 - 45.2)

S

1,282 - 1,285 (45.2 - 45.3)

CYLINDER BLOCK TOP SURFACE DISTORTION

I

Using scraper, remove gasket installed onto cylinder block sur-
face. Remove contamination such as oil, scale, and carbon.

CAUTION:

Keep broken pieces of gasket clear of oil and coolant pas-
sages.

I

Use straightedge and feeler gauge to check block upper sur-
face for distortion.

Limit: 0.1 mm (0.004 in)

MAIN BEARING HOUSING INNER DIAMETER

I

Install main bearing caps without main bearings. Tighten
mounting bolts to the specified torque.

I

Use bore gauge to measure main bearing housing inner diam-
eter.

Standard:

74.981 - 75.000 mm (2.9520 - 2.9528 in) dia.

I

If out of specification, replace cylinder block and lower cylinder
block.

PISTON TO CYLINDER BORE CLEARANCE

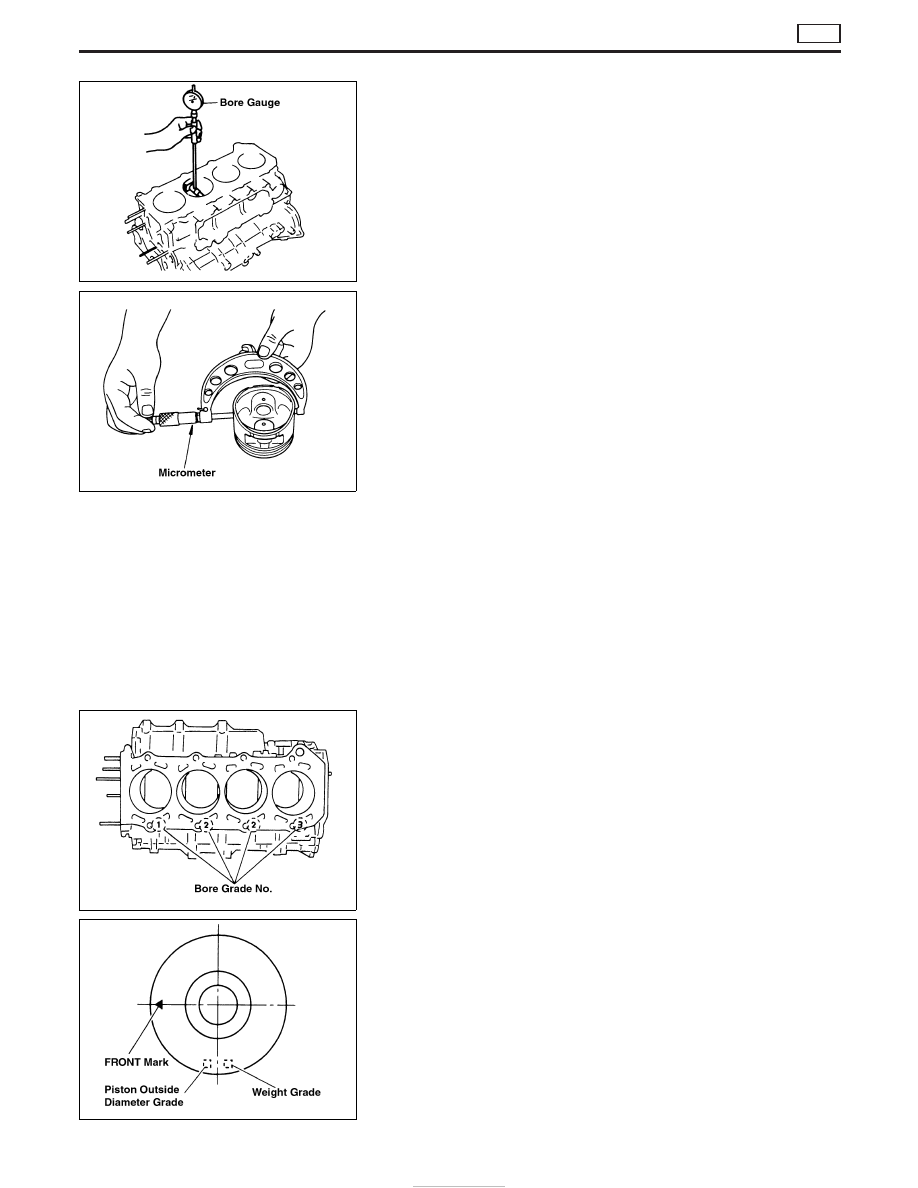

Cylinder bore inner diameter

I

Using bore gauge, measure cylinder inner diameters at 6 posi-
tions; top, middle, and bottom (A, B, C) in 2 directions (X, Y).

Cylinder inner diameter (Standard):

96.000 - 96.030 mm (3.7795 - 3.7807 in) dia.

Wear limit: 0.2 mm (0.008 in)
Out-of-round limit (X - Y): 0.02 mm (0.0008 in)
Taper limit (A - C): 0.02 mm (0.0008 in)

FEM106

FEM107

FEM108

FEM109

CYLINDER BLOCK

ZD

Inspection (Cont’d)

EM-74

I

If clearance exceeds the limit, or any flaws or seizures are
found on inner surface of cylinder, horn or bore the applicable
cylinder.

Piston outer diameter

Use micrometer to measure piston skirt outer diameter.

Measurement position:

10 mm (0.39 in) upper from the lower end of pis-
ton

Standard:

95.950 - 95.980 mm (3.7776 - 3.7787 in) dia.

Calculation of piston to piston bore clearance

I

Calculate using piston skirt outer diameter and cylinder inner
diameter (direction X, position B).
Clearance = Cylinder inner diameter − Piston skirt outer diam-
eter

Specifications at room temperature [20°C (68°F)]:

0.040 - 0.060 mm (0.0016 - 0.0024 in)

I

If out of specification, replace piston and piston pin assembly.

SELECTIVE PISTON COMBINATION

When using new cylinder block

I

Confirm cylinder bore grade (1, 2, 3) on left upper surface of
cylinder block, and refer to “Selective combination chart” below
to select appropriate piston.

I

Part No. is given to a piston and piston pin as a set.

When re-using an old cylinder block

1. Measure cylinder block bore inner diameter.
2. Referring to “Cylinder block bore inner diameter” in “Selective

combination chart”, select appropriate piston according to cyl-
inder bore grade.

FEM110

FEM111

FEM112

FEM113

CYLINDER BLOCK

ZD

Inspection (Cont’d)

EM-75

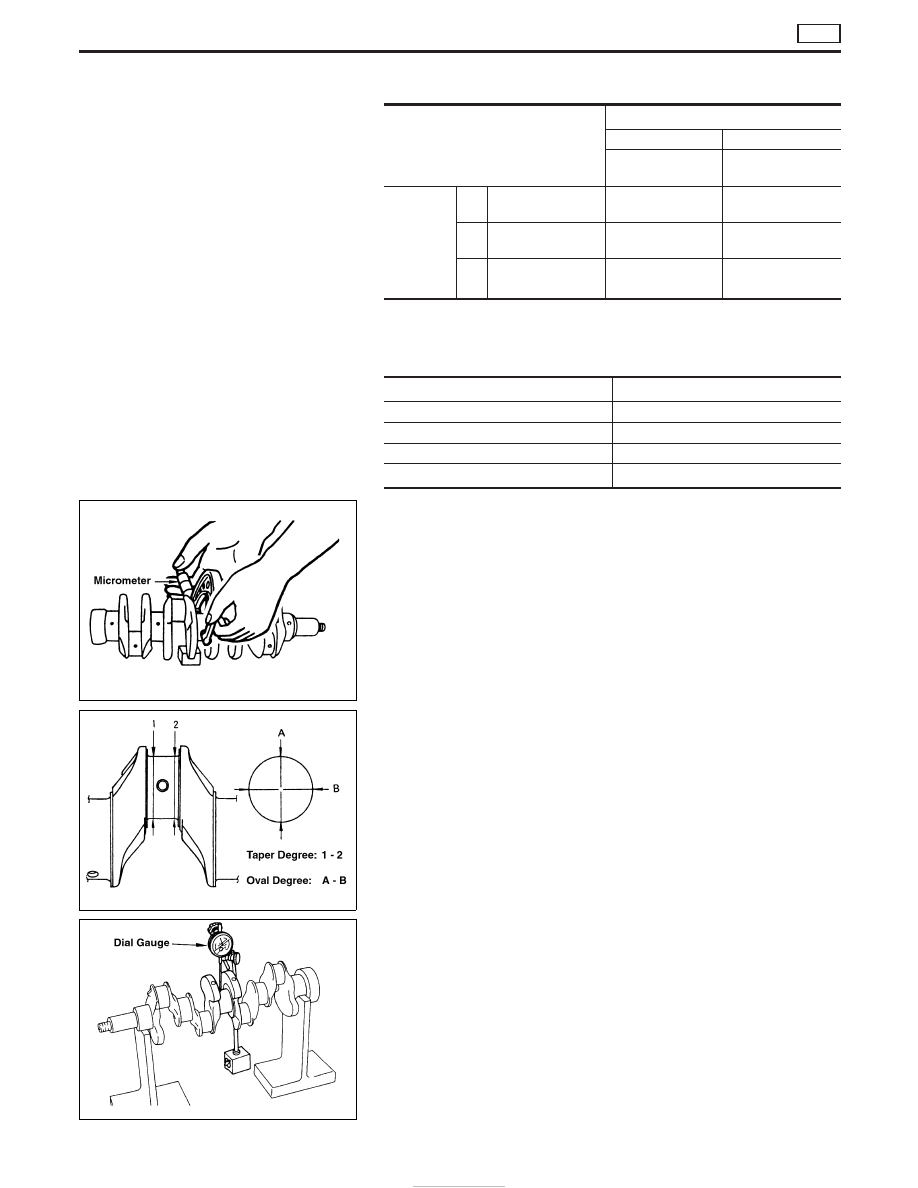

Selective combination chart

Unit: mm (in)

q

: Preferable combination

g

: Allowable combination

X: NG combination

Piston grade

1

2

95.950 - 95.960

(3.7776 - 3.7779)

95.960 - 95.970

(3.7779 - 3.7783)

Cylinder
bore grade
(Cylinder
block bore
inner
diameter)

1

96.000 - 96.010

(3.7795 - 3.7799)

q

X

2

96.010 - 96.020

(3.7799 - 3.7803)

g

q

3

96.020 - 96.030

(3.7803 - 3.7807)

g

q

I

Piston grade 3 (piston diameter: 95.970 - 95.980 mm) is appli-
cable at factory only.

I

New pistons are classified into 4 weight classes at factory. The
same class pistons are used on a engine.

Weight grade symbol

Weight class g (oz)

E

615 - 620 (21.7 - 21.9)

F

620 - 625 (21.9 - 22.0)

G

625 - 630 (22.0 - 22.2)

H

630 - 635 (22.2 - 22.4)

CRANKSHAFT JOURNAL OUTER DIAMETER

Use micrometer to measure journal outer diameter.

Standard: 70.907 - 70.920 mm (2.7916 - 2.7921 in) dia.

CRANKSHAFT PIN OUTER DIAMETER

Use micrometer to measure pin outer diameter.

Standard: 56.913 - 56.926 mm (2.2407 - 2.2412 in) dia.

CRANKSHAFT OUT-OF-ROUND AND TAPER

I

Using micrometer, measure each journal and pin at 4 points
shown in the figure.

I

Out-of-round value is indicated by difference in dimensions
between directions A and B at points 1 and 2.

I

Taper value is indicated by difference in dimensions between
points 1 and 2 in directions A and B.

Out-of-round limit: 0.01 mm (0.0004 in)
Taper limit: 0.01 mm (0.0004 in)

CRANKSHAFT RUNOUT

I

Place V-block onto surface plate to support journals at both
ends of crankshaft.

I

Position dial indicator vertically onto No. 3 journal.

I

Rotate crankshaft to read needle movement on dial indicator.

I

Crankshaft bend value is 1/2 of needle movement.

Limit: 0.03 mm (0.0012 in)

FEM114

FEM115

FEM116

CYLINDER BLOCK

ZD

Inspection (Cont’d)

EM-76

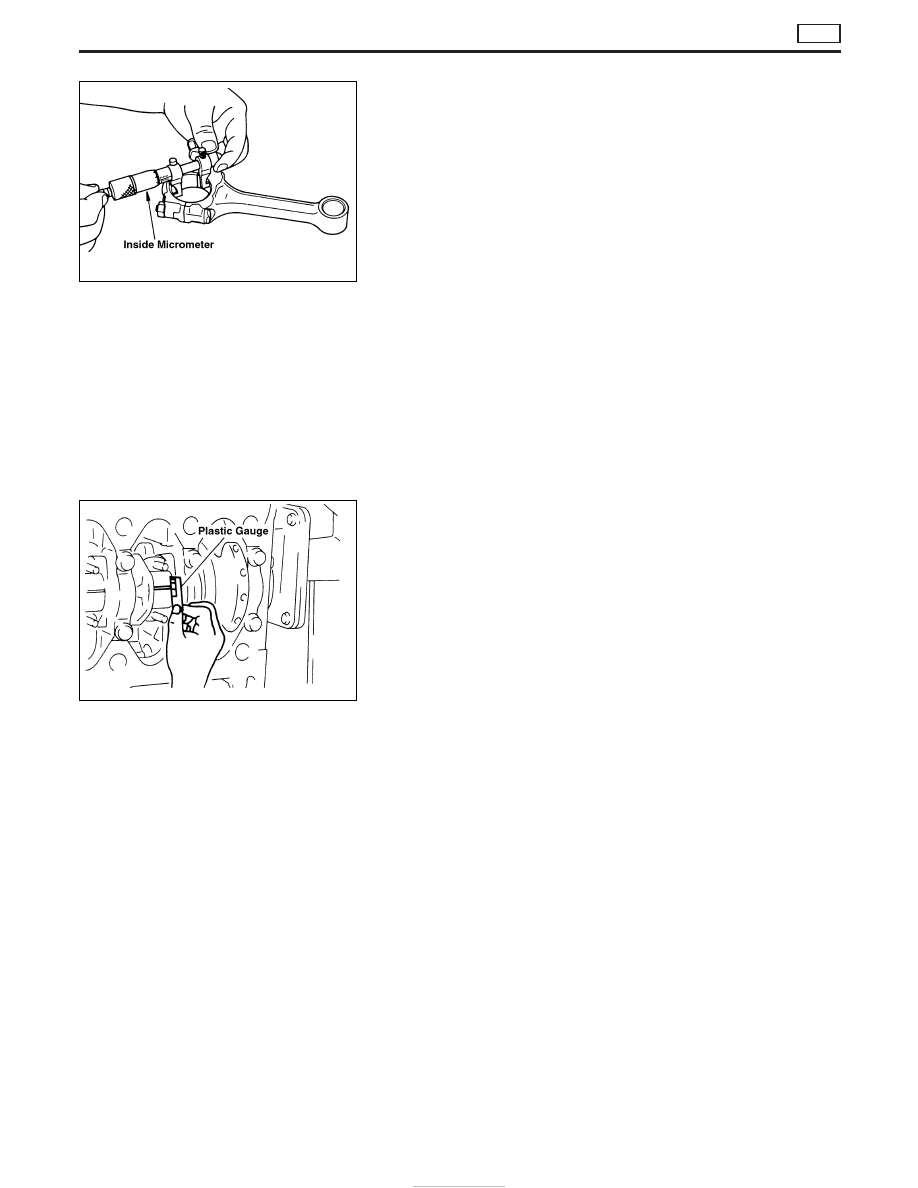

CONNECTING ROD BEARING OIL CLEARANCE

Method by measurement

I

Install connecting rod bearings to connecting rods and caps,
and tighten connecting nuts to the specified torque. Use inside
micrometer to measure connecting rod bearing inner diameter.
Bearing clearance = Connecting rod bearing inner diameter −
Crankshaft pin outer diameter

Standard: 0.035 - 0.077 mm (0.0014 - 0.0030 in)

I

If out of specifications, check connecting rod big end inner
diameter and crankshaft pin outer diameter, and select appro-
priate connecting rod bearing to adjust clearance to specifica-
tions.
Refer to “Connecting rod bearing undersize list” on the next
page.

Method using plastigage

I

Remove contamination such as oil, dust completely from crank-
shaft pins and each bearing surface.

I

Cut plastigage slightly shorter than bearing width, place it in
crankshaft direction, avoiding oil holes.

I

Install connecting rod bearings to caps, and tighten connecting
rod nuts to the specified torque.

CAUTION:

Never rotate crankshaft.

I

Remove connecting rod caps and bearings, and measure plas-
tigage width using scale on plastigage bag.

CAUTION:

If out of specification, take same action mentioned in “Method
by measurement”.

Undersize bearing usage

I

If bearing clearance is out of specifications for connecting rod
bearings in standard size, use undersize bearings.

I

When using undersize bearings, measure bearing inner diam-
eter with bearing installed, and grind pins to adjust clearance
to specification.

FEM103

FEM118

CYLINDER BLOCK

ZD

Inspection (Cont’d)

EM-77
