Dimensions

Unit: mm (in)

Hardtop

Wagon

Overall length

4,242 (167.0)

4,722 (185.9)

Overall width (*)

1,755 (69.1)

1,755 (69.1)

Overall height

1,805 (71.1)

1,810 (71.3)

Front tread

1,455 (57.3)

1,455 (57.3)

Rear tread

1,430 (56.3)

1,430 (56.3)

Wheelbase

2,450 (96.5)

2,650 (104.3)

Ground clearance

210 (8.3)

205 (8.1)

Front overhang

837 (33.0)

837 (33.0)

Rear overhang

bumper

835 (32.9)

1,115 (43.9)

spare wheel

955 (37.6)

1,235 (48.6)

(*): without mirrors

Wheels and Tires

Road wheel size

16 x 7J

Offset

[mm (in)]

25 (0.98)

Tire size

235/70 R16

IDENTIFICATION INFORMATION

GI-30

Garage Jack and Safety Stand

WARNING:

I

Never get under the vehicle while it is supported only by
the jack. Always use safety stands when you have to get
under the vehicle.

I

Place wheel chocks at both front and back of the wheels
on the ground, and apply handbrake where appropriate.

I

Do not start the engine while the vehicle is supported only
by the jack.

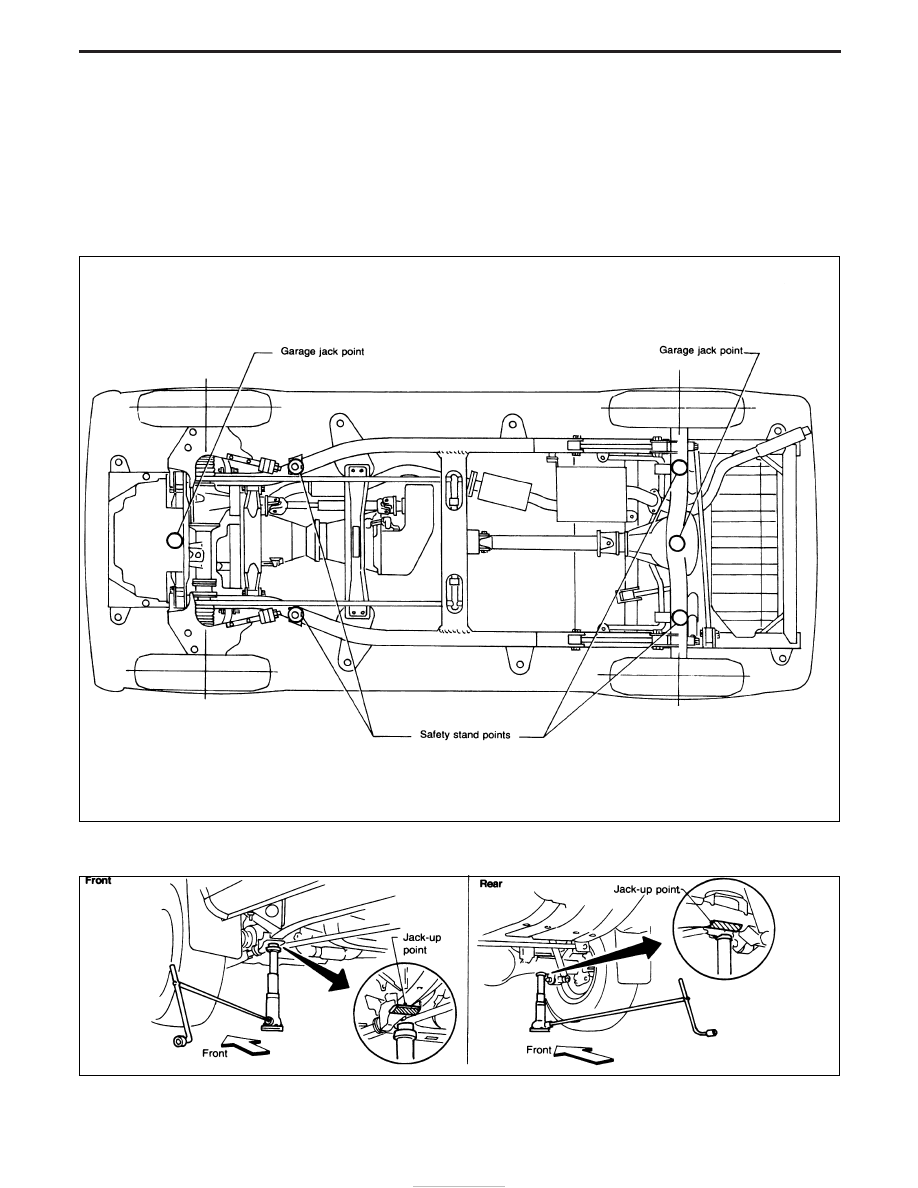

Screw Jack

EGI016

EGI017

LIFTING POINTS AND TOW TRUCK TOWING

GI-31

4-pole Lift

WARNING:

Do not use a 2-pole lift.
Due to weight balance of the vehicle and shape of underbody,
lift arms can not be attached in a safe way. Therefore it is rec-
ommended to use a 4-pole lift only.

Tow Truck Towing

CAUTION:

I

All applicable local laws regarding the towing operation
must be obeyed.

I

It is necessary to use proper towing equipment to avoid
possible damage to the vehicle during a towing operation.

I

Attach safety chains for all towing.

I

When towing, make sure that the transmission, steering
system and power train are in good order. If any unit is
damaged, a dolly must be used.

I

When towing with the front wheels on the ground:
Move both the gearshift and transfer levers to neutral (“N”
position).
Turn the ignition key to the “OFF” position and secure the
steering wheel in a straightahead position with a rope or
similar device. Never place the ignition key in the “LOCK”
position. This will result in damage to the steering lock
mechanism.

I

When towing with the rear wheels on the ground, release
the parking brake and move both the gearshift and trans-
fer levers to neutral (“N” position).

I

Never tow vehicle from the rear (i.e., backward) with four
wheels on the ground as this may cause serious and
expensive damage to the transmission.

LIFTING POINTS AND TOW TRUCK TOWING

GI-32

NISSAN recommends that a dolly be used as illustrated when tow-
ing 4-wheel drive models.

Towing with four wheels on ground or towing with front
(rear wheels on ground) or rear wheels (front wheels
on ground) raised

Observe the following restricted towing speeds and distances.

Speed:

Below 50 km/h (30 MPH)

Distance:

Less than 65 km (40 miles)

If the speed or distance must necessarily be greater, remove the
front and rear propeller shafts beforehand to prevent damage to the
transmission.

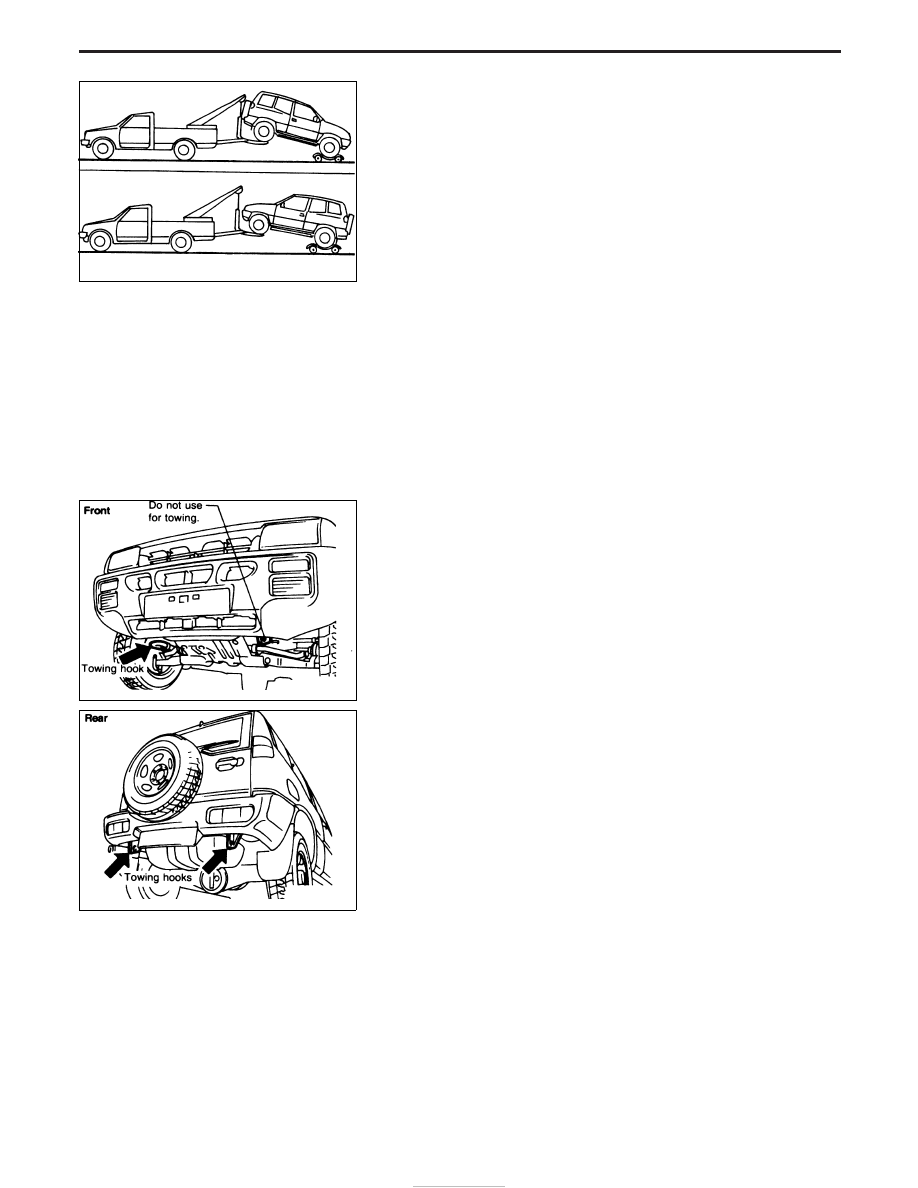

TOWING POINT

I

Always pull the cable straight out from the vehicle. Never
pull on the hook at a sideways angle.

I

Use proper towing equipment when towing. Otherwise, the
vehicle body will be damaged.

Front

I

Only R.H. hook may be used for towing purposes. Use L.H.
hook only for securing the vehicle during transportation.

Rear

I

Either hook can be used for towing purposes.
A platform should be used.

EGI018

EGI019

EGI020

LIFTING POINTS AND TOW TRUCK TOWING

Tow Truck Towing (Cont’d)
