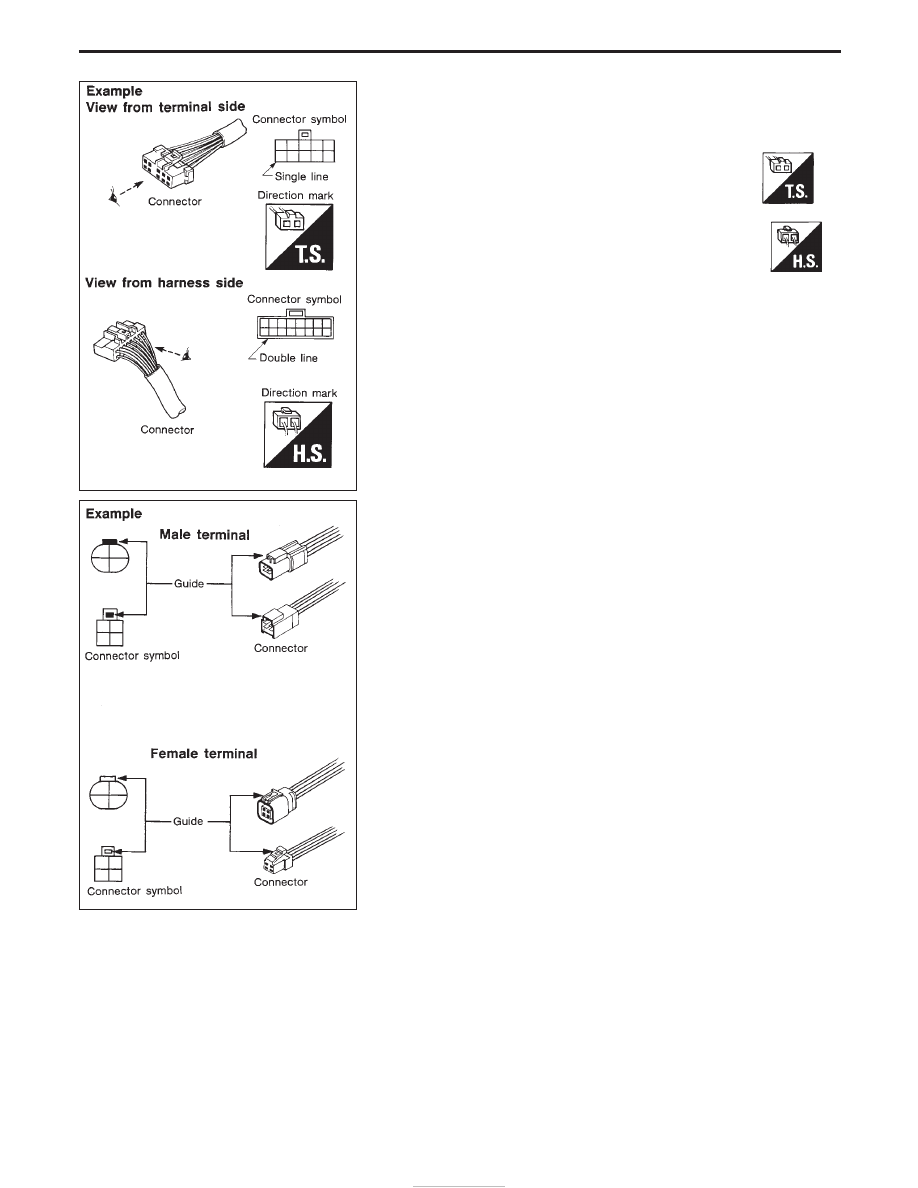

CONNECTOR SYMBOLS

Most of connector symbols in wiring diagrams are shown from the
terminal side.

I

Connector symbols shown from the terminal side are enclosed
by a single line and followed by the direction mark

.

I

Connector symbols shown from the harness side are enclosed
by a double line and followed by the direction mark

.

I

Male and female terminals
Connector guides for male terminals are shown in black and
female terminals in white in wiring diagrams.

SGI364

SGI363

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-14

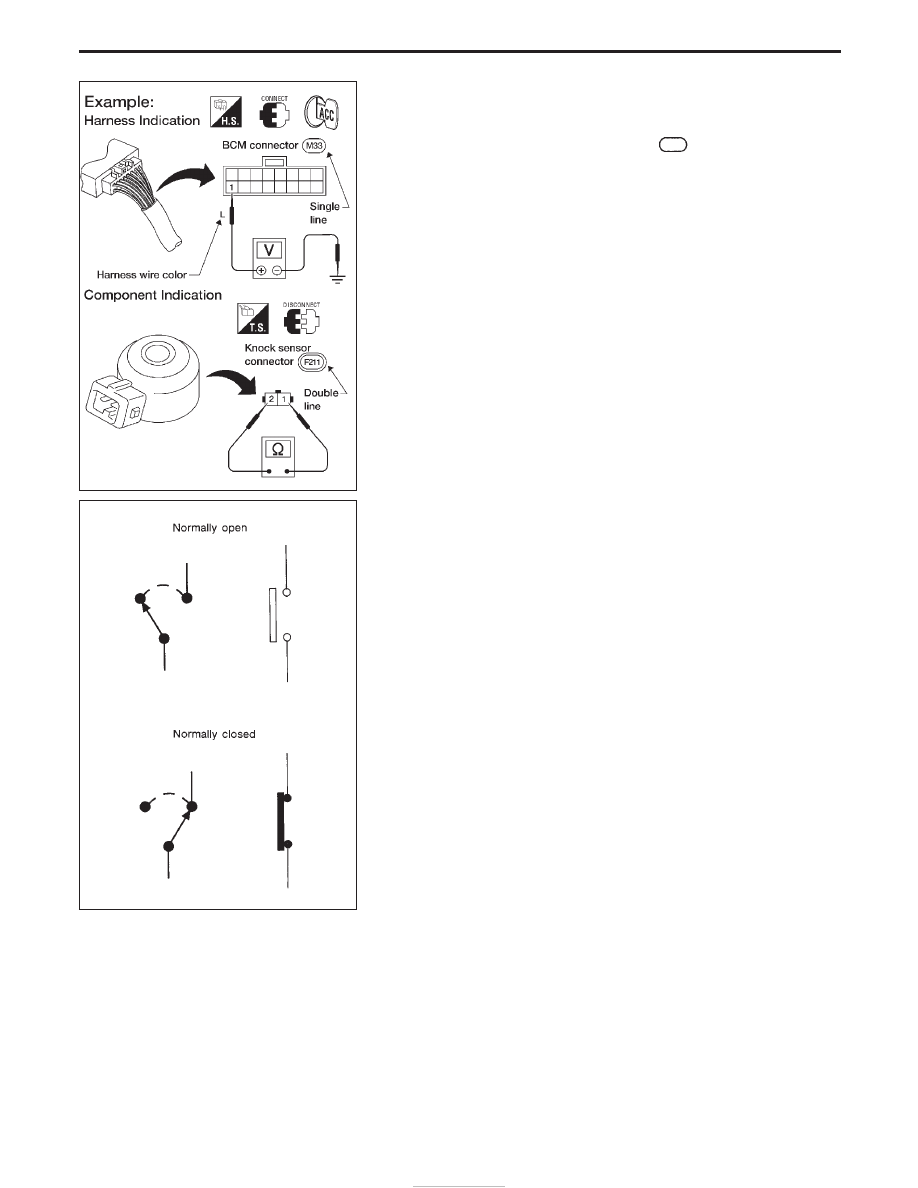

Harness indication

I

Letter designations next to test meter probe indicate harness
(connector) wire color.

I

Connector numbers in a single circle

M33

indicate harness con-

nectors.

Component indication

I

Connector numbers in a double circle indicate component con-
nectors.

SWITCH POSITIONS

Switches are shown in wiring diagrams as if the vehicle is in the
“normal” condition.
A vehicle is in the “normal” condition when:

I

ignition switch is “OFF”,

I

doors, hood and trunk lid/back door are closed,

I

pedals are not depressed, and

I

parking brake is released.

AGI070

SGI860

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-15

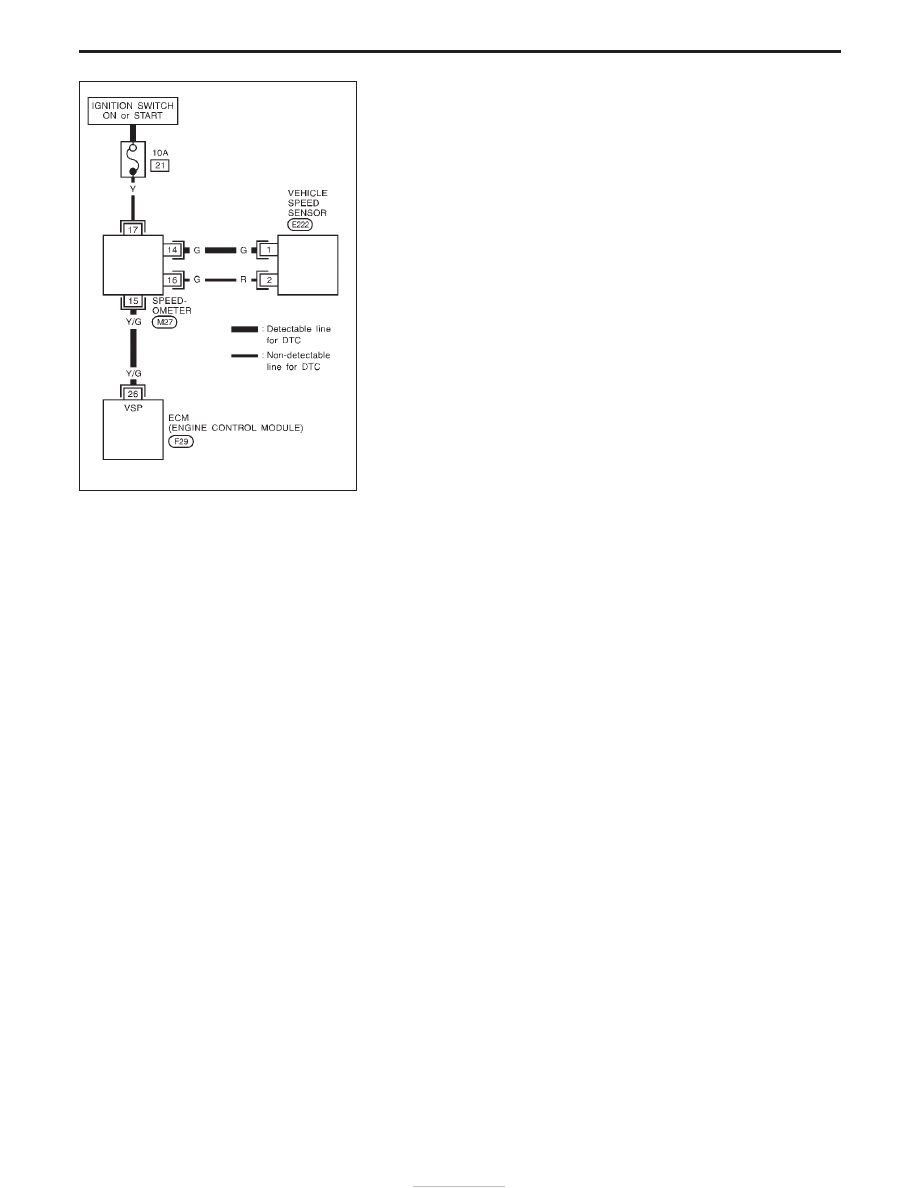

DETECTABLE LINES AND NON-DETECTABLE LINES

In some wiring diagrams, two kinds of lines, representing wires,
with different weight are used.

I

A line with regular weight (wider line) represents a “detectable
line for DTC (Diagnostic Trouble Code)”. A “detectable line for
DTC” is a circuit in which ECM (Engine Control Module) can
detect its malfunctions with the on board diagnostic system.

I

A line with less weight (thinner line) represents a “non-detect-
able line for DTC”. A “non-detectable line for DTC” is a circuit
in which ECM cannot detect its malfunctions with the on board
diagnostic system.

SGI862-A

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-16

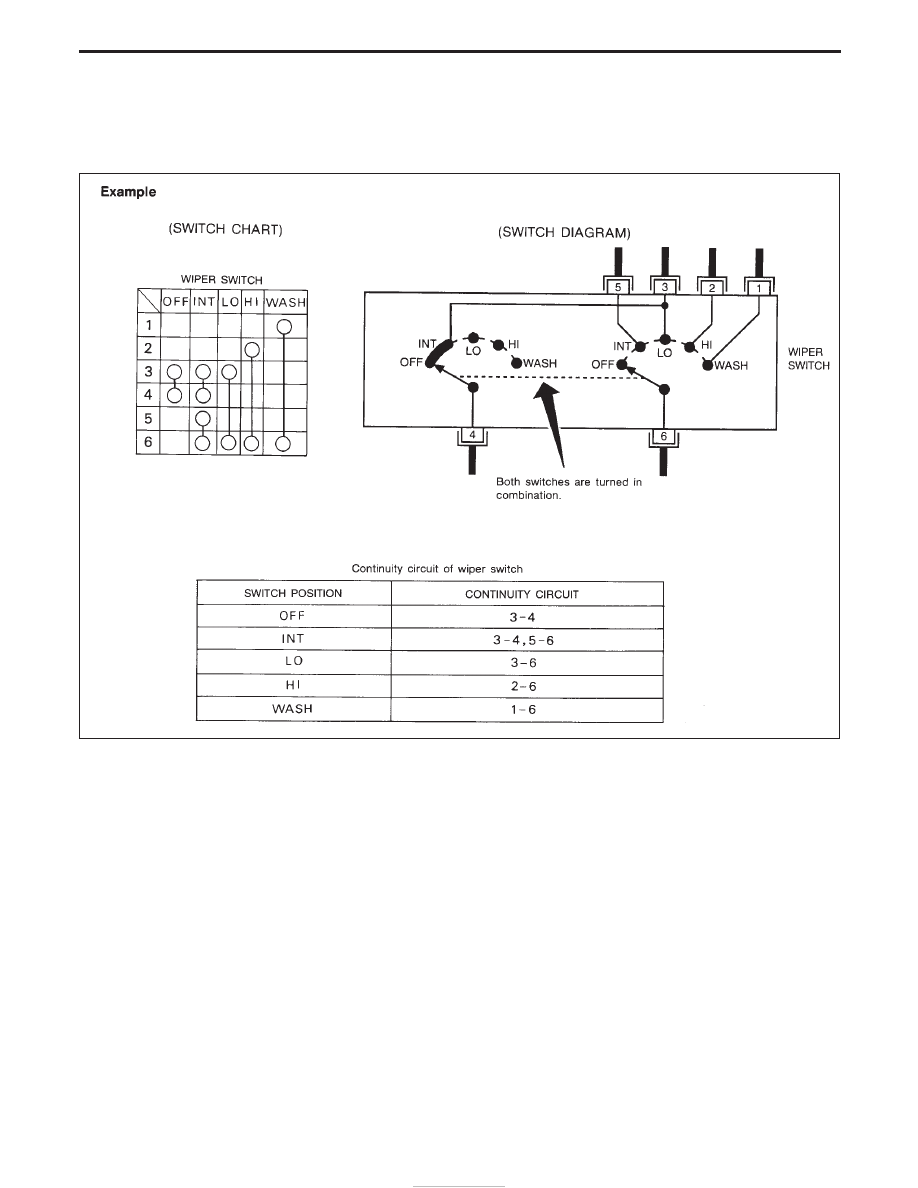

MULTIPLE SWITCH

The continuity of multiple switch is described in two ways as shown
below.

I

The switch chart is used in schematic diagrams.

I

The switch diagram is used in wiring diagrams.

SGI875

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-17
