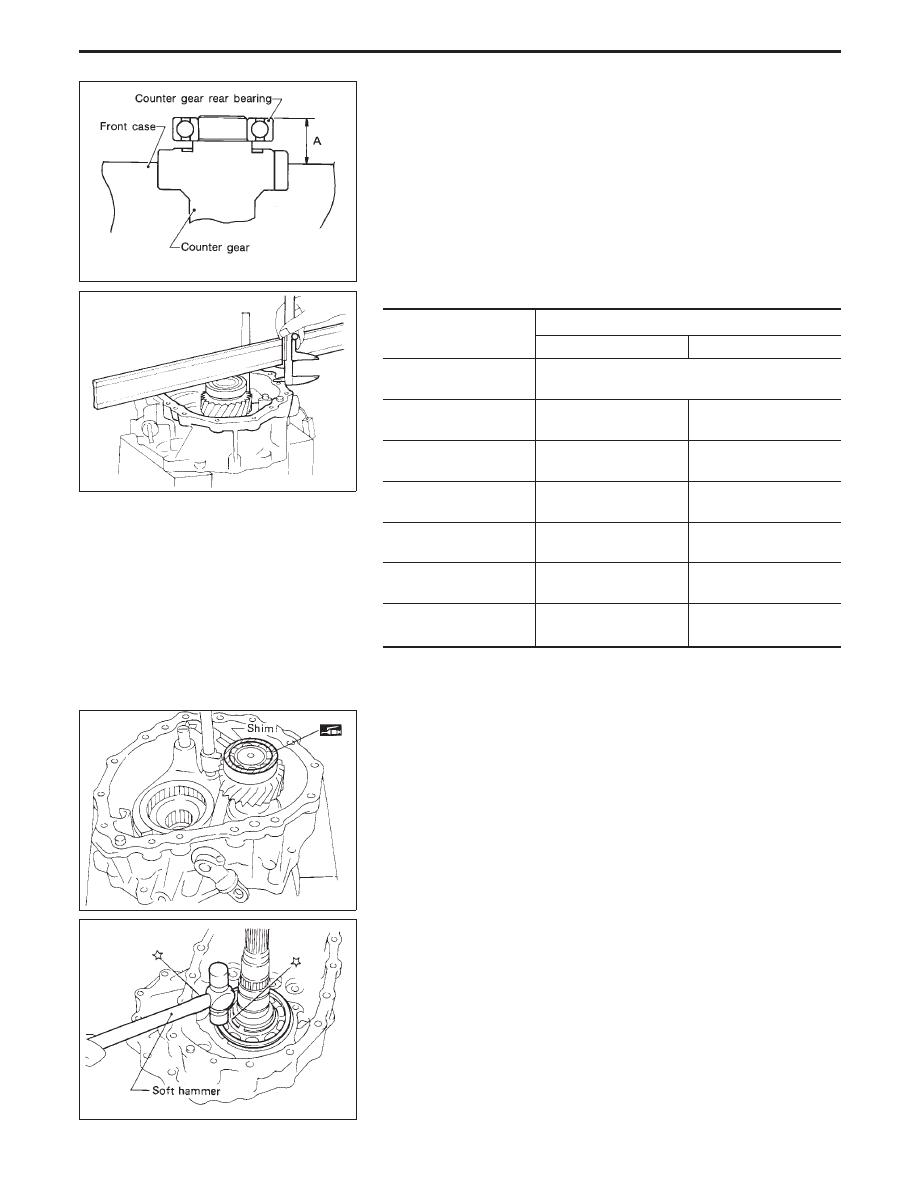

2. Select counter gear rear bearing shim.

Counter gear end play:

0 - 0.2 mm (0 - 0.008 in)

a. Measure distance “A” between upper surface of counter gear

rear bearing and mating surface of front case.

b. Select suitable shim using chart below.

Distance “A”

mm (in)

Suitable shim

Thickness

mm (in)

Part number

32.65 - 32.55

(1.2854 - 1.2815)

Not necessary

32.55 - 32.45

(1.2815 - 1.2776)

0.1 (0.004)

33112-C6900

32.45 - 32.35

(1.2776 - 1.2736)

0.2 (0.008)

33112-C6901

32.35 - 32.25

(1.2736 - 1.2697)

0.3 (0.012)

33112-C6902

32.25 - 32.15

(1.2697 - 1.2657)

0.4 (0.016)

33112-C6903

32.15 - 32.05

(1.2657 - 1.2618)

0.5 (0.020)

33112-33G00

32.05 - 31.95

(1.2618 - 1.2579)

0.6 (0.024)

33112-33G01

3. Place suitable shim on counter gear rear bearing with grease.
4. Apply gear oil to each part in front case.

5. Assemble center case assembly.
a. Install mainshaft on center case by tapping lightly.
Apply gear oil to mainshaft front bearing.

SMT335A

SMT334A

SMT336A

SMT406A

ASSEMBLY

TF-28

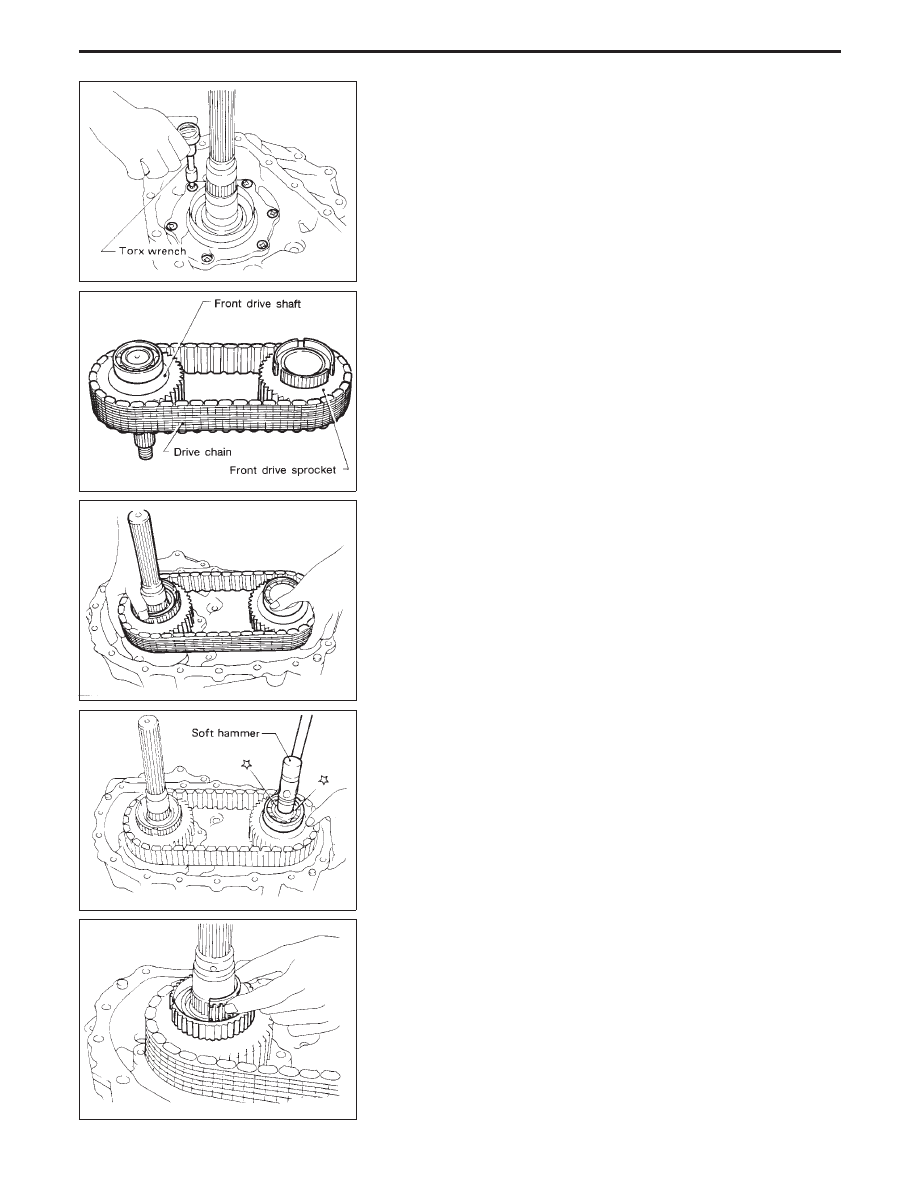

b. Install bearing retainer.

c. Put drive chain onto the front drive sprocket and front drive

shaft, and then put them in center case.

d. Install front drive shaft by tapping lightly.

e. Apply gear oil to needle bearings and install them into front

drive sprocket.

These needle bearings will be installed more easily if front
drive sprocket is rotated while installing them.

SMT407A

SMT408A

SMT409A

SMT410A

SMT411A

ASSEMBLY

TF-29

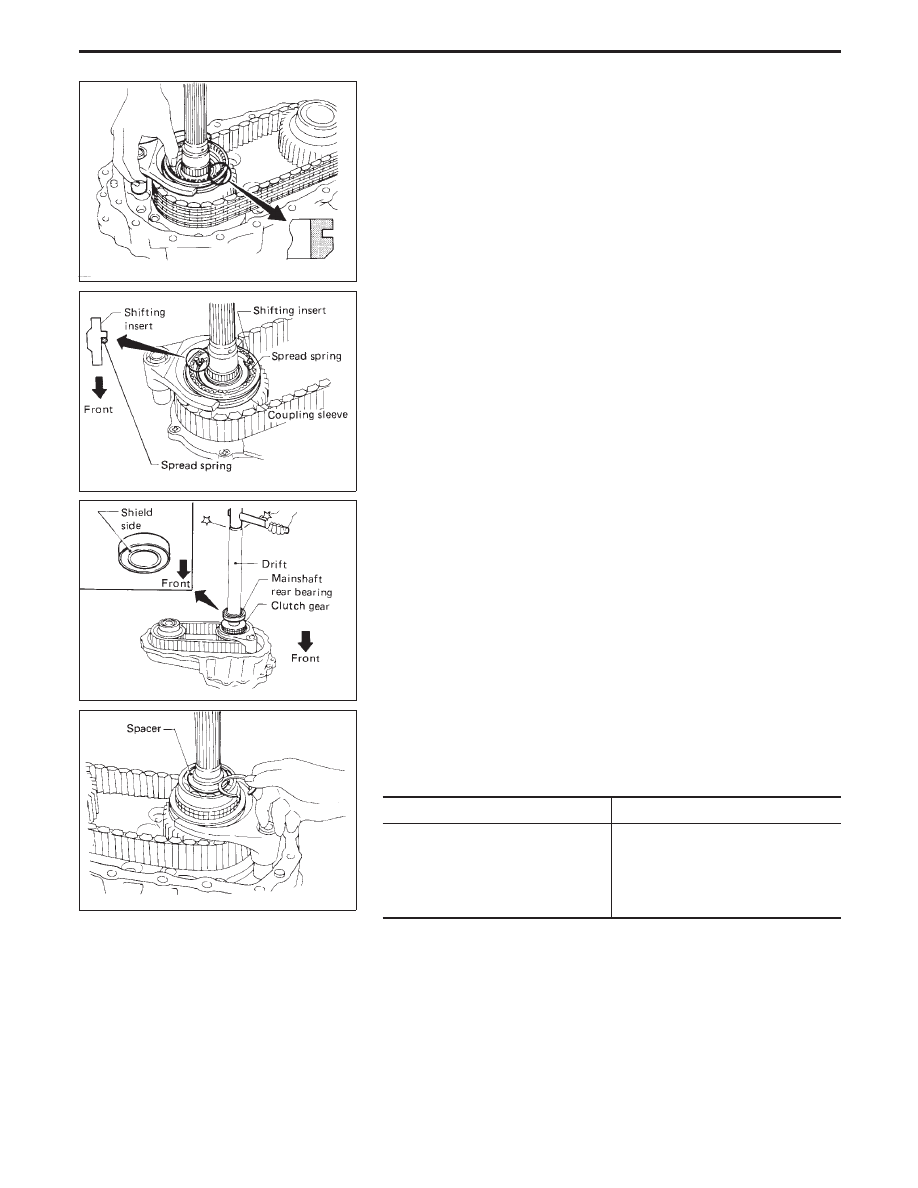

f.

Install 2-4 coupling sleeve with 2-4 shift fork.

Pay special attention to direction of coupling sleeve.

g. Install shifting inserts and spread spring.
Pay special attention to direction of shifting inserts.

h. Install baulk ring and then install clutch gear and mainshaft rear

bearing.

Place wooden block under mainshaft in order to protect main-
shaft front bearing.

i.

Install spacer.

j.

Select snap ring with proper thickness and install it.

Allowable clearance between snap ring and groove:

0 - 0.15 mm (0 - 0.0059 in)

Available snap ring

Thickness

mm (in)

Part number

1.8 (0.071)
1.9 (0.075)
2.0 (0.079)
2.1 (0.083)
2.2 (0.087)

33138-33G20
33138-33G21
33138-33G22
33138-33G23
33138-33G24

SMT412A

SMT353A

SMT413A

SMT414A

ASSEMBLY

TF-30

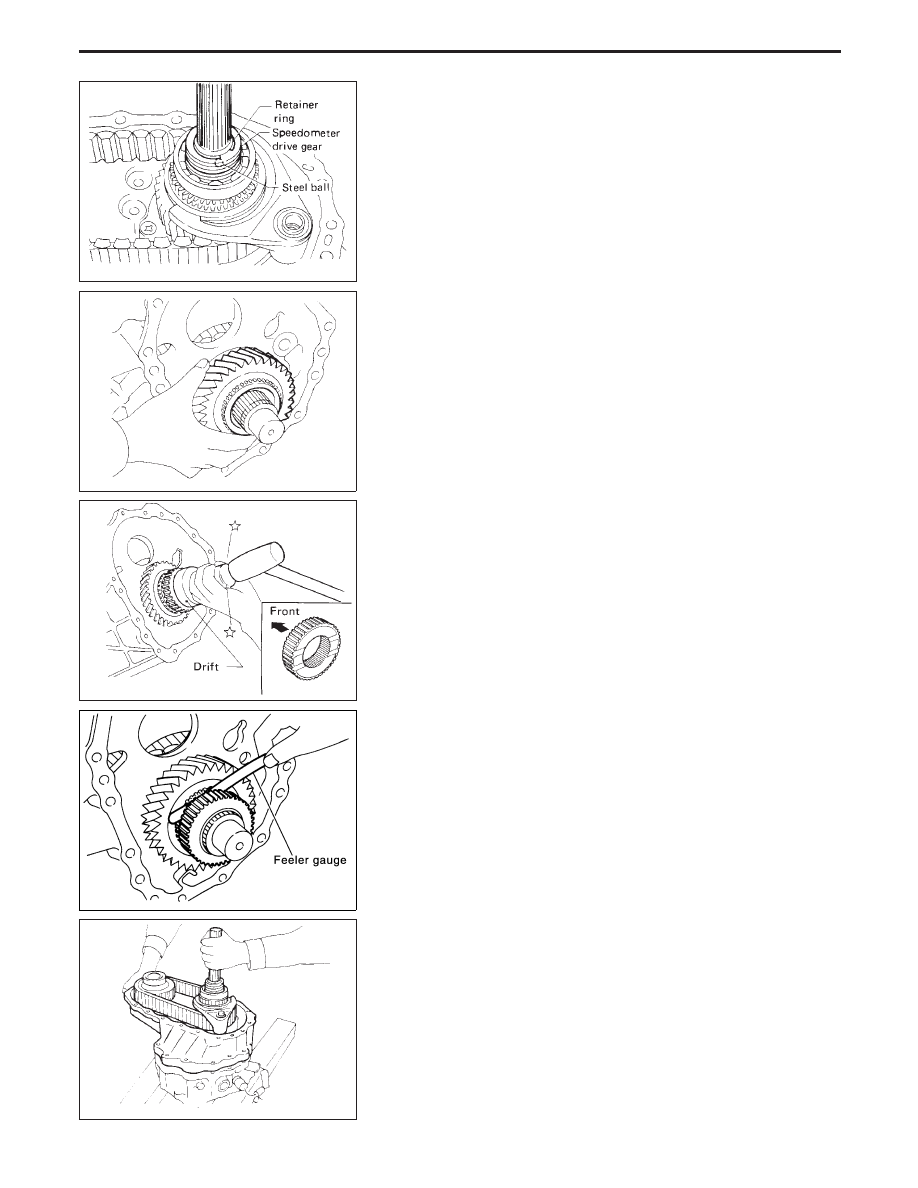

k. Install steel ball, speedometer drive gear and retainer ring.
Steel ball is the smallest of check balls for this unit.

l.

Install low gear and its bearing to mainshaft.

Apply gear oil to needle bearing.

m. Install L & H hub and snap ring to mainshaft.
Pay special attention to direction of L & H hub.

n. Measure end play of low gear.

Standard:

0.2 - 0.35 mm (0.0079 - 0.0138 in)

6. Apply sealant to mating surface and put center case assembly

onto front case and tighten bolts.

SMT415A

SMT340A

SMT760A

YMT017

SMT343A

ASSEMBLY

TF-31
