Nissan Terrano r20e. Manual - part 438

i.

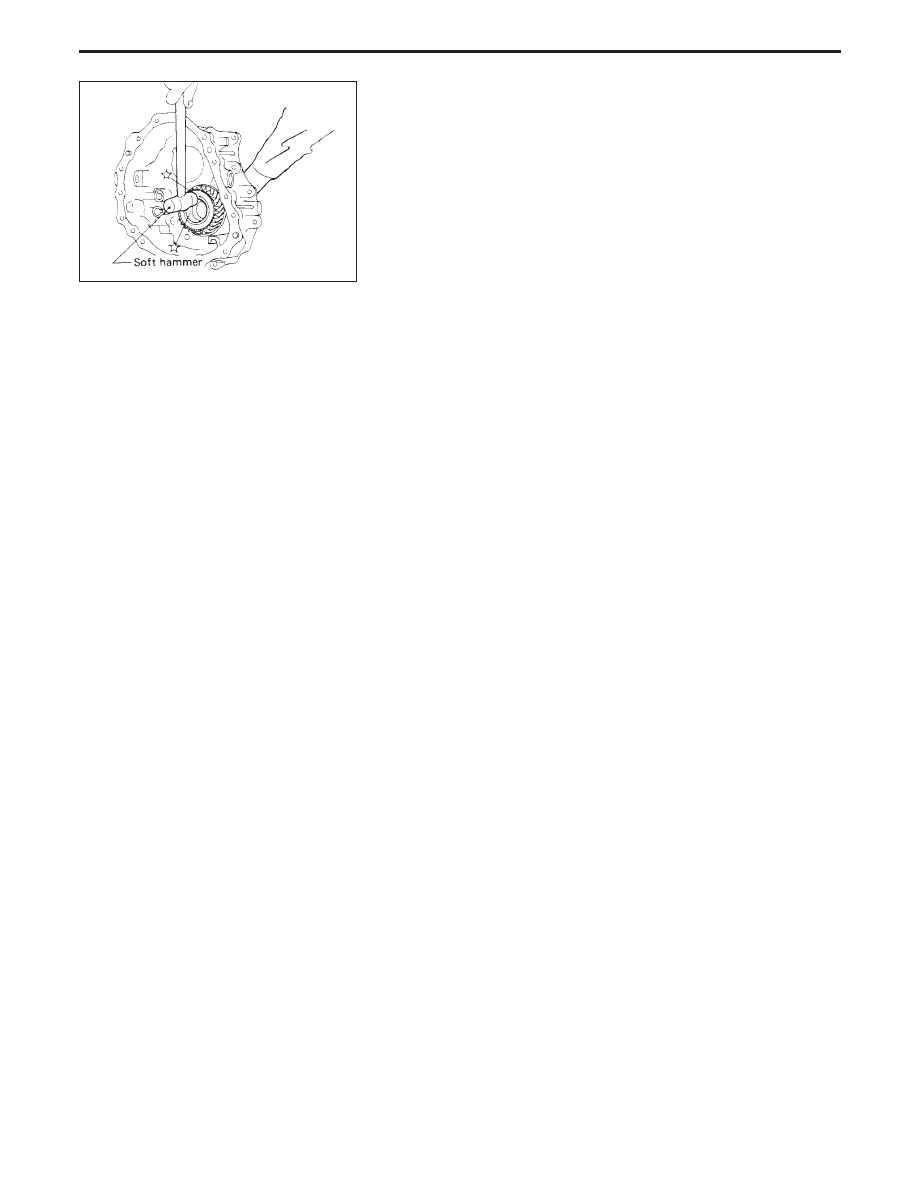

Remove main gear by tapping lightly.

SMT288A

DISASSEMBLY

TF-16

Mainshaft

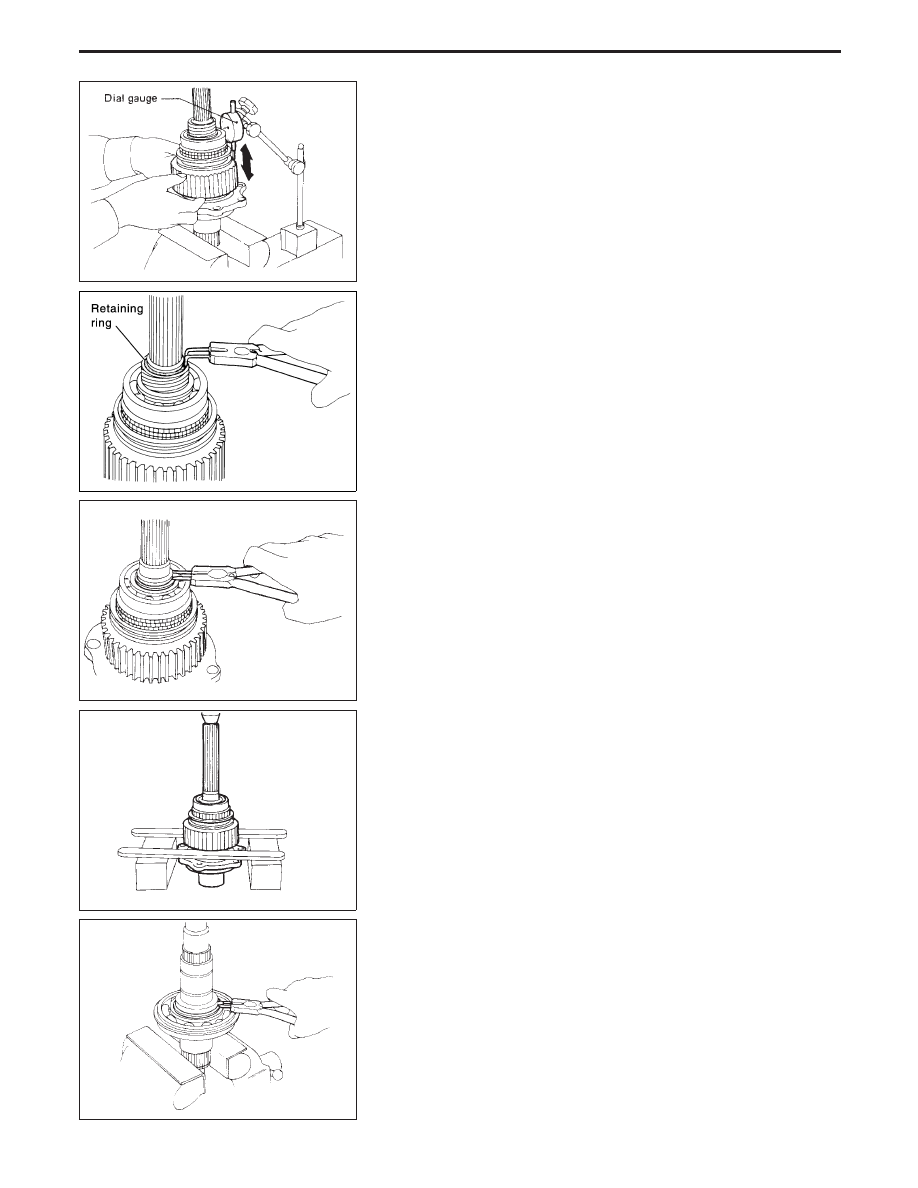

DISASSEMBLY

1. Check end play of front drive sprocket.

Standard:

0.2 - 0.35 mm (0.0079 - 0.0138 in)

If end play is beyond the maximum value, check front drive
sprocket and clutch gear for wear.

2. Remove retaining ring, speedometer drive gear and steel ball.
Be careful not to lose the steel ball.

3. Remove snap ring and spacer.

4. Press out front drive sprocket with mainshaft rear bearing and

clutch gear together.

5. Remove needle bearing.

6. Remove bearing retainer and then remove snap ring and

spacer.

SMT347A

YMT019

SMT290A

SMT291A

SMT292A

REPAIR FOR COMPONENT PARTS

TF-17

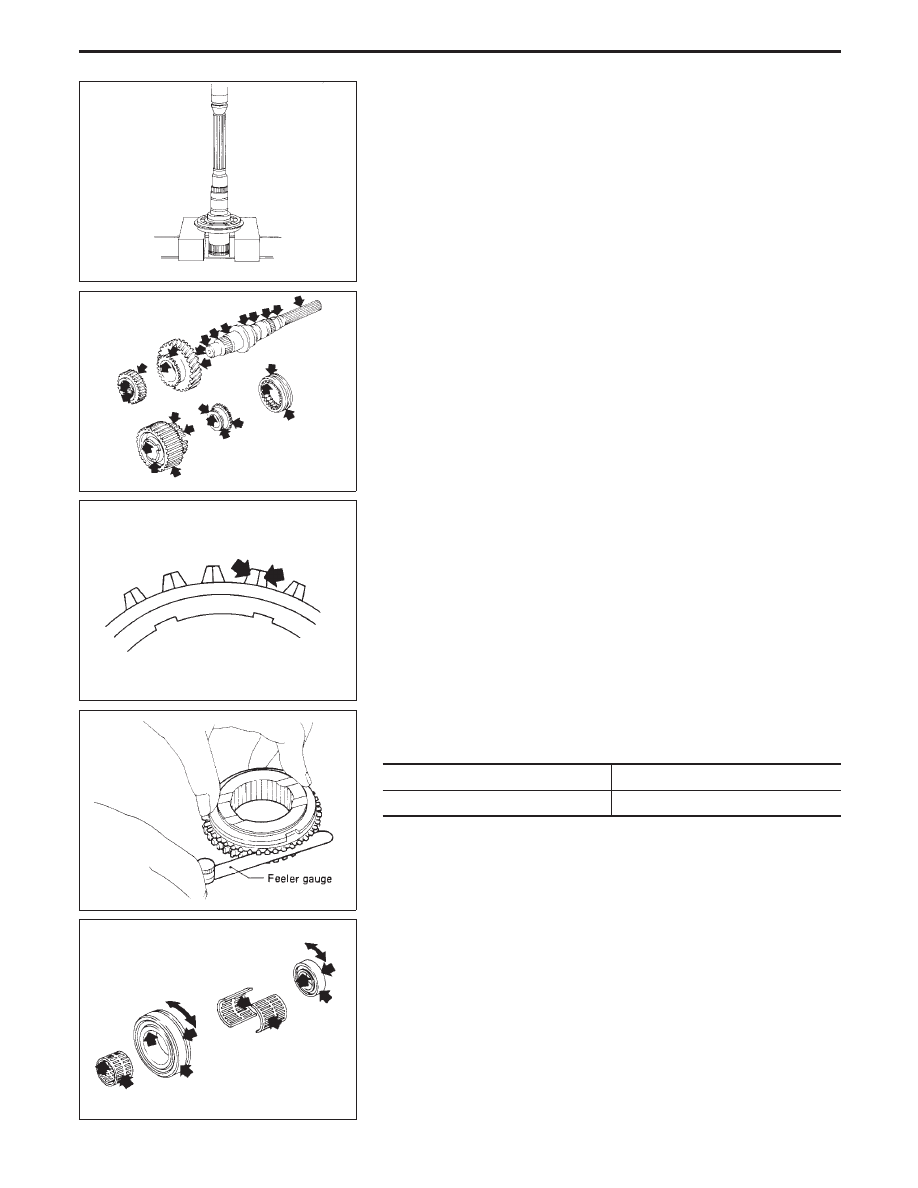

7. Press out mainshaft front bearing from mainshaft.

INSPECTION

Gear and shaft

I

Check gears for excessive wear, chips or cracks.

I

Check shaft for cracks, wear of bending.

I

Check coupling sleeve for wear or damage.

Baulk ring

I

Check baulk ring for cracks or deformation.

I

Measure clearance between baulk ring and gear.

Baulk ring to gear clearance:

Unit: mm (in)

Standard

Wear limit

1.0 - 1.5 (0.039 - 0.059)

0.5 (0.020)

Bearing

I

Make sure bearings roll freely and are free from noise, cracks,
pitting or wear.

SMT293A

SMT348A

SMT349A

SMT350A

SMT351A

REPAIR FOR COMPONENT PARTS

Mainshaft (Cont’d)

TF-18

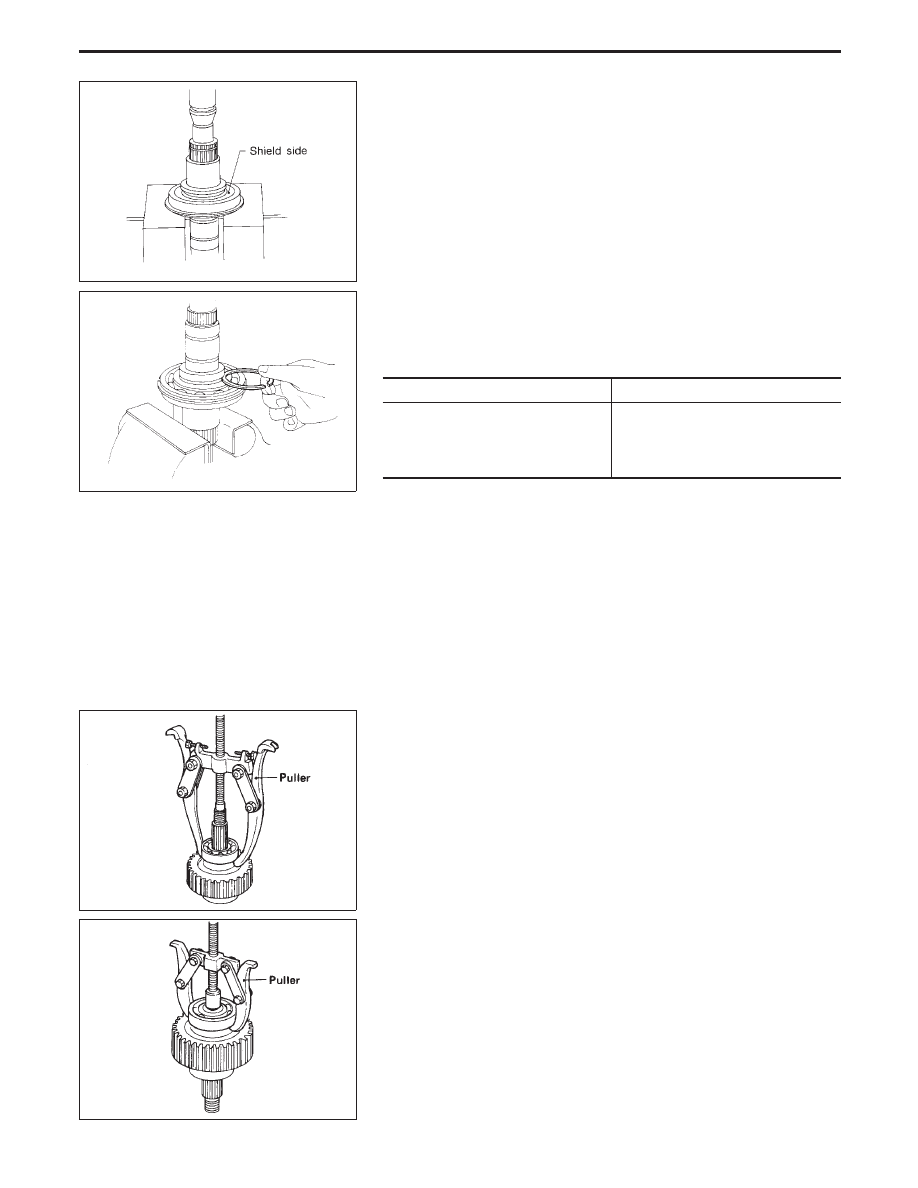

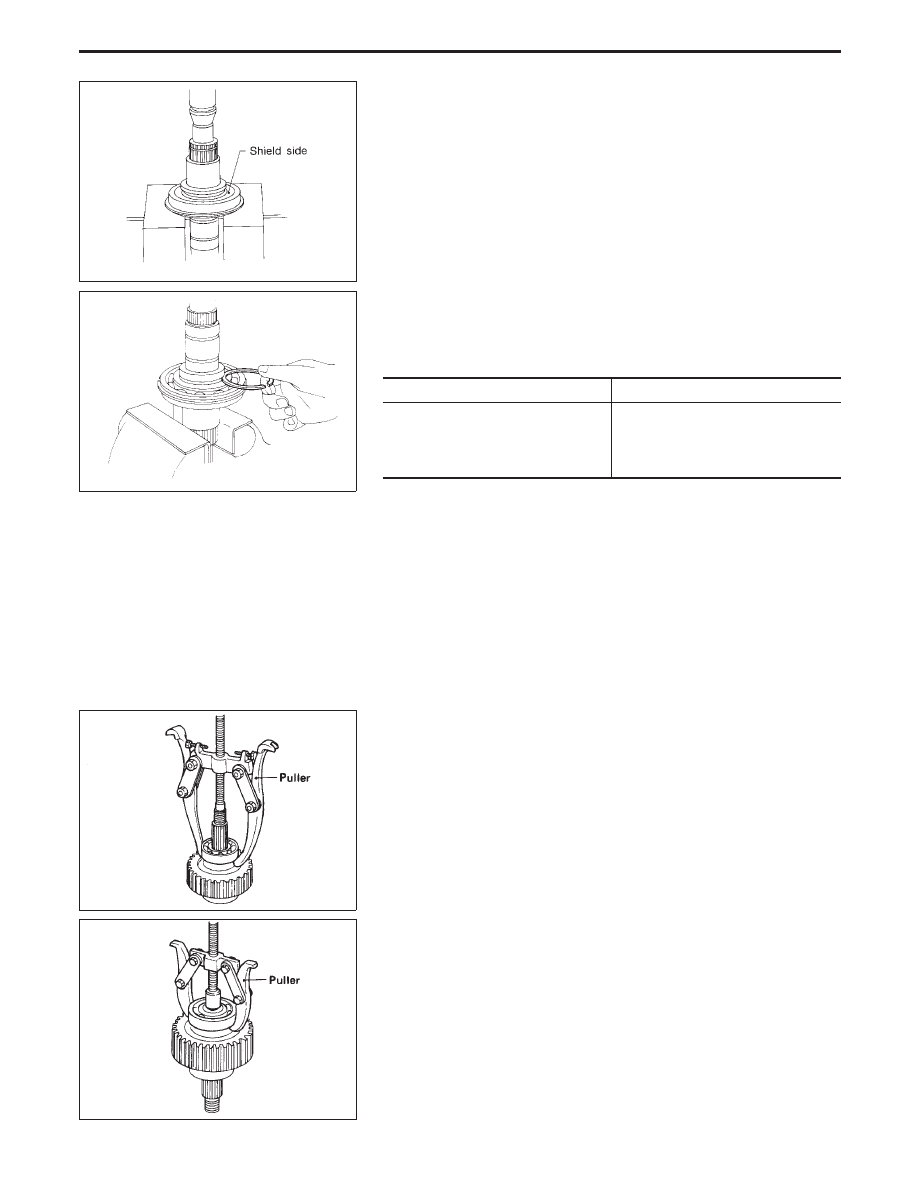

ASSEMBLY

1. Press mainshaft front bearing onto mainshaft.
Pay special attention to its direction.

2. Install spacer.
3. Select snap ring with proper thickness and install it.

Allowable clearance between snap ring and groove:

0 - 0.15 mm (0 - 0.0059 in)

Available snap ring

Thickness

mm (in)

Part number

3.1 (0.122)
3.2 (0.126)
3.3 (0.130)
3.4 (0.134)

33138-33G10

33138-33G11

33138-33G12
33138-33G13

4. Regarding further procedures, refer to “ASSEMBLY” above.

Front Drive Shaft

DISASSEMBLY

I

Front drive shaft front bearing

I

Front drive shaft rear bearing

SMT294A

SMT295A

SMT296A

SMT297A

REPAIR FOR COMPONENT PARTS

Mainshaft (Cont’d)

TF-19
