Nissan Terrano r20e. Manual - part 423

Type

Current (A)

075 [YUASA type code]

300

110D26R(L)

300

95E41R(L)

300

067 [YUASA type code]

325

130E41R(L)

330

096 [YUASA type code]

375

096L [YUASA type code]

375

010S [YUASA type code]

360

A: SLOW CHARGE

*1: SC-4

*2: SC-7

SEL756W

BATTERY

Battery Test and Charging Chart (Cont’d)

SC-8

Fig. 2 INITIAL CHARGING CURRENT SETTING (Slow charge)

CON-
VERTED
SPECIFIC
GRAVITY

BATTERY TYPE

28B19R(L)

34B19R(L)

46B24R(L)

55B24R(L)

50D23R(L)

55D23R(L)

025

[YUASA

type

code]

027

[YUASA

type

code]

65D26R(L)

80D26R(L)

L2-580

R/L

(65

Ah)

063

[YUASA

type

code]

067

[YUASA

type

code]

096

[YUASA

type

code]

75D31R(L)

L3-760

R/L

(75

Ah)

95D31R(L)

1

15D31R(L)

1

10D26R(L)

95E41R(L)

065

[YUASA

type

code]

075

[YUASA

type

code]

096L

[YUASA

type

code]

010S

[YUASA

type

code]

130E41R(L)

Below 1.100

4.0 (A)

5.0 (A)

7.0 (A)

8.0 (A)

8.5

(A)

9.0 (A)

10.0 (A)

11.0

(A)

14.0

(A)

I

Check battery type and determine the specified current using the table shown above.

I

After starting charging, adjustment of charging current is not necessary.

Fig. 3 ADDITIONAL CHARGE (Slow charge)

*:

SC-7

CAUTION:

I

Set charging current to value specified in Fig. 2. If charger is not capable of producing specified
current value, set its charging current as close to that value as possible.

I

Keep battery away from open flame while it is being charged.

I

When connecting charger, connect leads first, then turn on charger. Do not turn on charger first,
as this may cause a spark.

I

If battery temperature rises above 60°C (140°F), stop charging. Always charge battery when its
temperature is below 60°C (140°F).

SEL757W

BATTERY

Battery Test and Charging Chart (Cont’d)

SC-9

B: STANDARD CHARGE

*1: SC-4

*2: SC-7

Fig. 4 INITIAL CHARGING CURRENT SETTING (Standard charge)

CON-
VERTED
SPECIFIC
GRAVITY

BATTERY TYPE

28B19R(L)

34B19R(L)

46B24R(L)

55B24R(L)

50D23R(L)

55D23R(L)

025

[YUASA

type

code]

027

[YUASA

type

code]

65D26R(L)

L2-580

R/L

(65

Ah)

80D26R(L)

063

[YUASA

type

code]

067

[YUASA

type

code]

096

[YUASA

type

code]

75D31R(L)

L3-760

R/L

(75

Ah)

95D31R(L)

1

15D31R(L)

1

10D26R(L)

95E41R(L)

065

[YUASA

type

code]

075

[YUASA

type

code]

096L

[YUASA

type

code]

010S

[YUASA

type

code]

130E41R(L)

1.100 - 1.130

4.0 (A)

5.0 (A)

6.0 (A)

7.0 (A)

8.0 (A)

9.0 (A)

10.0

(A)

13.0

(A)

1.130 - 1.160

3.0 (A)

4.0 (A)

5.0 (A)

6.0 (A)

7.0 (A)

8.0 (A)

9.0 (A)

11.0

(A)

1.160 - 1.190

2.0 (A)

3.0 (A)

4.0 (A)

5.0 (A)

6.0 (A)

7.0 (A)

8.0 (A)

9.0
(A)

1.190 - 1.220

2.0 (A)

2.0 (A)

3.0 (A)

4.0 (A)

5.0 (A)

5.0 (A)

6.0 (A)

7.0
(A)

I

Check battery type and determine the specified current using the table shown above.

I

After starting charging, adjustment of charging current is not necessary.

SEL758W

BATTERY

Battery Test and Charging Chart (Cont’d)

SC-10

Fig. 5 ADDITIONAL CHARGE (Standard charge)

*:

SC-7

CAUTION:

I

Do not use standard charge method on a battery whose specific gravity is less than 1.100.

I

Set charging current to value specified in Fig. 4. If charger is not capable of producing specified
current value, set its charging current as close to that value as possible.

I

Keep battery away from open flame while it is being charged.

I

When connecting charger, connect leads first, then turn on charger. Do not turn on charger first,
as this may cause a spark.

I

If battery temperature rises above 60°C (140°F), stop charging. Always charge battery when its
temperature is below 60°C (140°F).

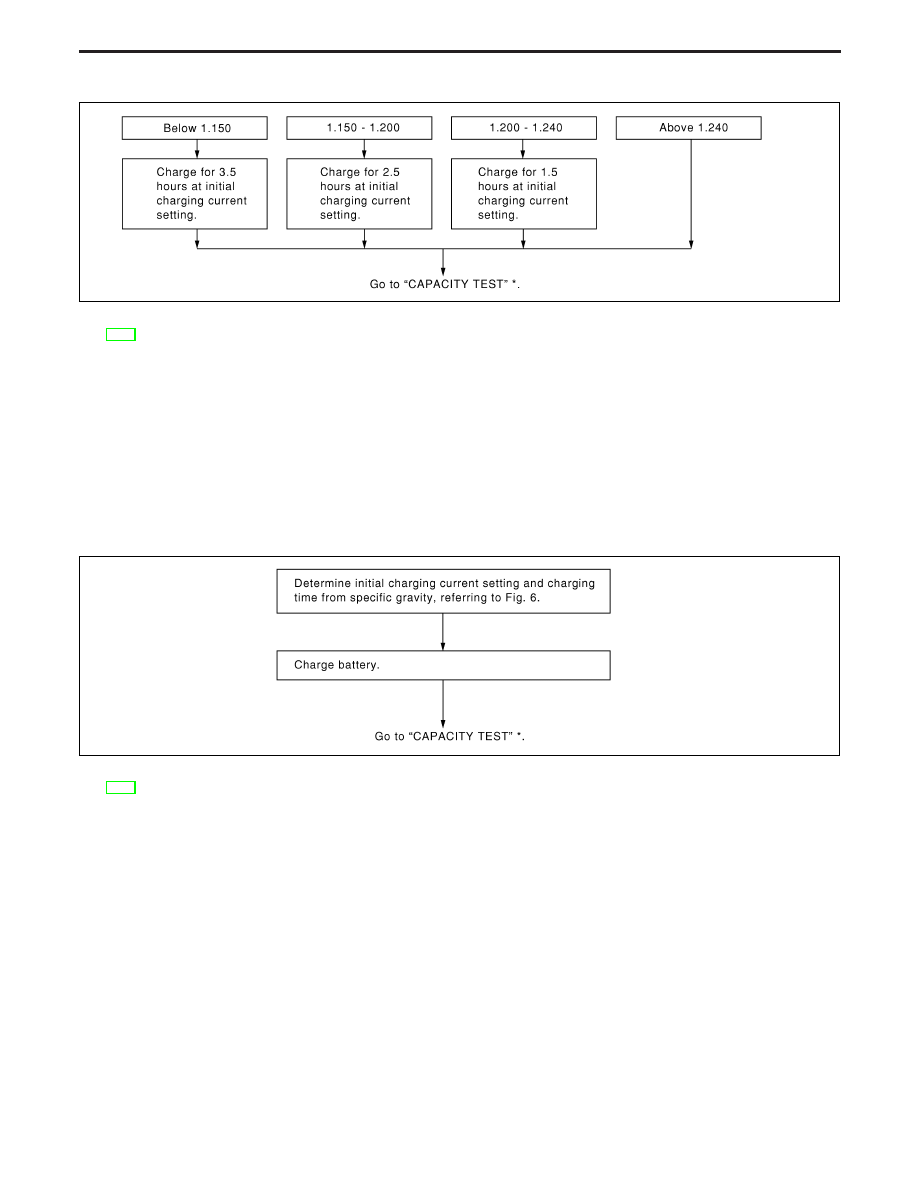

C: QUICK CHARGE

*:

SC-7

SEL759W

SEL760W

BATTERY

Battery Test and Charging Chart (Cont’d)

SC-11
