NOTE:

I

To install, reverse the removal procedure sequence.

Front Seat Belt Pre-tensioner

REMOVAL AND INSTALLATION

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Check front seat front belt pre-tensioner with load limiter
for proper installation.

I

After replacement of front seat belt pre-tensioner, check
SRS function and perform self-diagnosis for SRS.

I

Refer to “SRS Operation Check” for details. (RS-36)

I

Do not attempt to disassemble front seat belt pre-tensioner
with load limiter.

I

Replace front seat belt pre-tensioner if it has been dropped
or sustained an impact.

I

Do not expose front seat belt pre-tensioner to tempera-
tures exceeding 80°C (176°F).

For removal of front seat belt pre-tensioner, refer to “Front Seat
Belt” for details. (RS-4)
NOTE:

I

To install, reverse the removal procedure sequence.

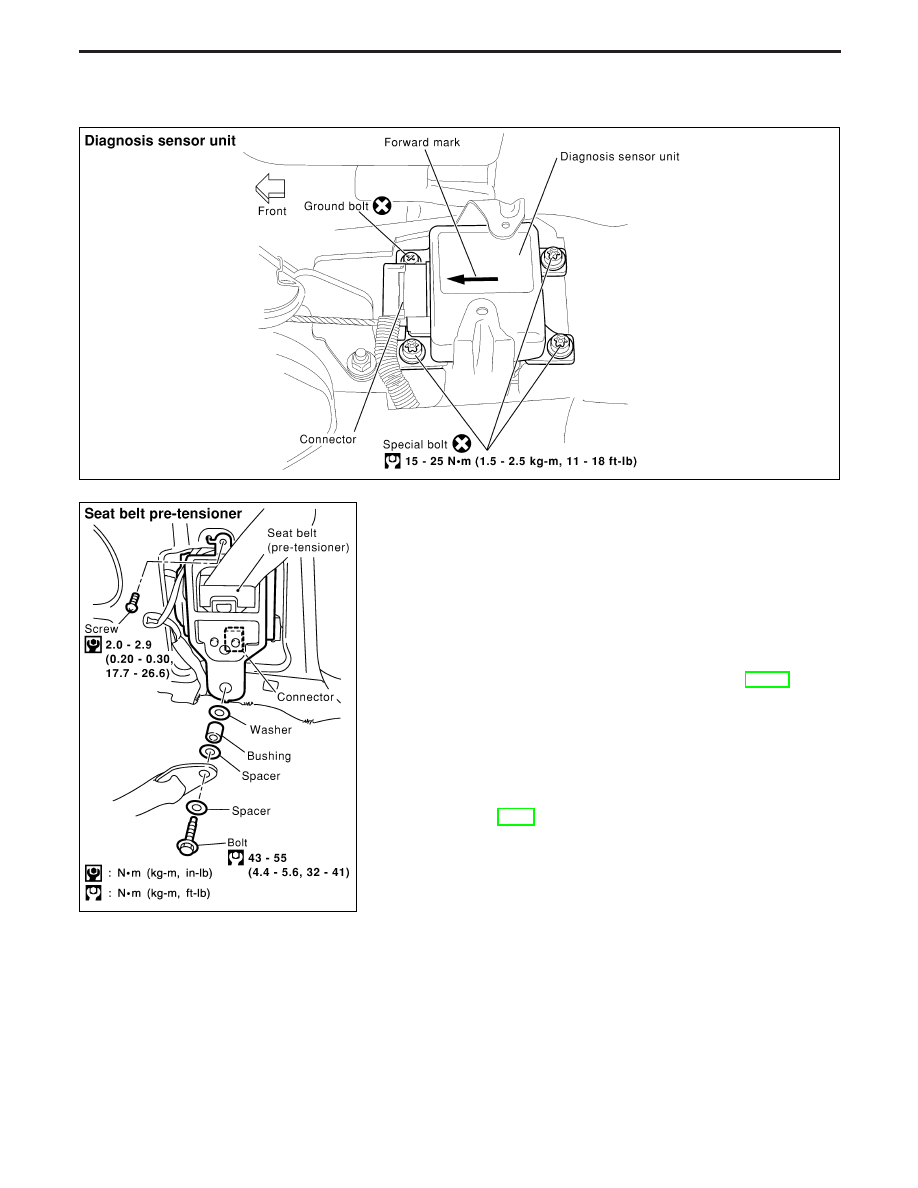

YRS071

YRS072

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Diagnosis Sensor Unit (Cont’d)

RS-12

Side Air Bag (Satellite) Sensor

REMOVAL AND INSTALLATION

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Do not use old bolts coated with bonding agent after
removal; replace with new ones.

I

Check side air bag (satellite) sensor for proper installation.

I

Check side air bag (satellite) sensor to ensure they are free
of deformities, dents, cracks or rust. If it shows any visible
signs of damage, replace it with new one.

I

After replacement of side air bag (satellite) sensor, check
SRS function and perform self-diagnosis for SRS. Refer to
“SRS Operation Check” for details. (RS-36)

I

Do not attempt to disassemble side air bag (satellite) sen-
sor.

I

Replace side air bag (satellite) sensor if it has been
dropped or sustained an impact.

1. Remove front seat belt pre-tensioner. Refer to “Front Seat Belt”

for details. (RS-4)

2. Disconnect side air bag (satellite) sensor connector.
3. Remove bolt and nuts from side air bag (satellite) sensor unit.

Then remove the (satellite) sensor.

NOTE:

I

To install, reverse the removal procedure sequence.

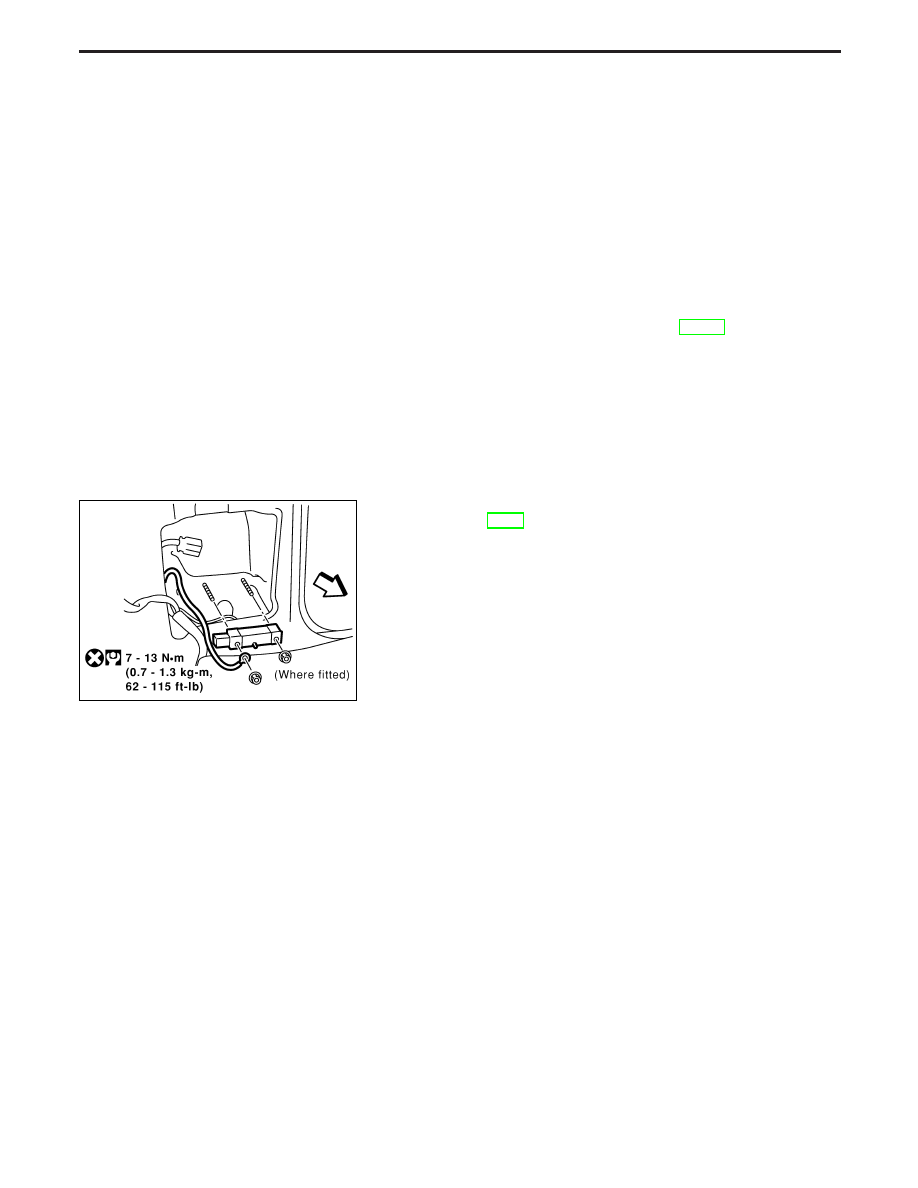

YRS077

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-13

Driver Air Bag Module and Spiral Cable

REMOVAL AND INSTALLATION

REMOVAL

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Always work from the side of driver air bag module.

1. Remove lower lid from steering wheel, and disconnect driver air

bag module connector.

2. Remove side lids. Using the TAMPER RESISTANT TORX (Size

T30), remove left and right special bolts. Driver air bag module
can then be removed.

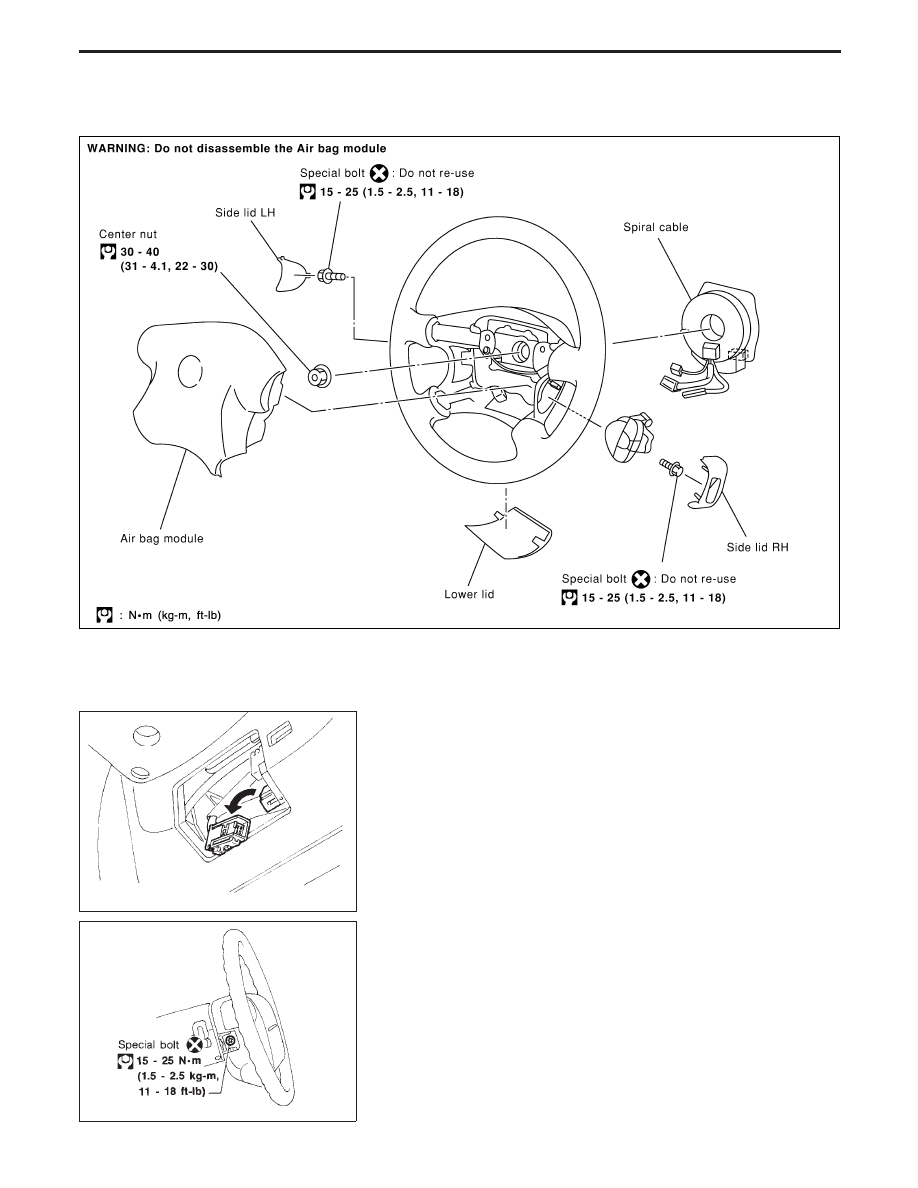

YRS079

SBF811E

NBF004

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

RS-14

CAUTION:

I

Always place driver air bag module with pad side facing
upward.

I

Do not attempt to disassemble driver air bag module.

I

The special bolts are coated with bonding agent. Do not
use old bolts after removal; replace with new ones.

I

Do not insert any foreign objects (screwdriver, etc.) into
driver air bag module connector.

I

Replace driver air bag module if it has been dropped or
sustained an impact.

I

Do not expose the driver air bag module to temperatures
exceeding 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the driver air bag module.

3. Set steering wheel in the neutral position.
4. Disconnect horn connector (or horn/audio connector) and

remove nut.

5. Using steering wheel puller, remove steering wheel. Be careful

not to over-tighten puller bolt on steering wheel.

CAUTION:

I

Do not tap or bump the steering wheel.

6. Remove steering column cover.

7. Remove the inner steering cover.

8. Remove spiral cable securing screws, and extract spiral cable

forward. Unlock spiral cable connector, then remove spiral
cable.

CAUTION:

I

Do not attempt to disassemble spiral cable.

I

Do not apply lubricant to the spiral cable.

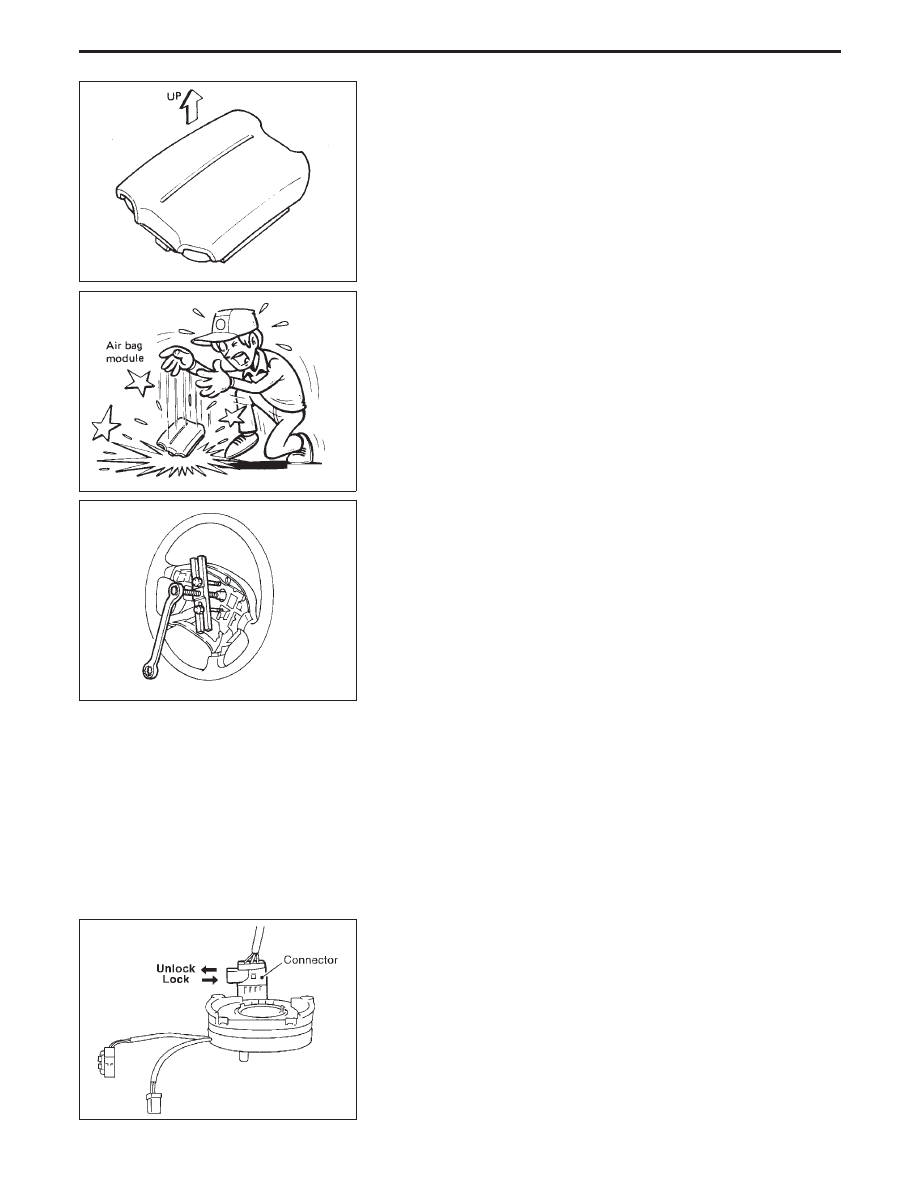

SBF813E

SBF814E

SBF239F

SRS384
