System Inspection

CHECKING HOSES

Check hoses for proper attachment, leaks, cracks, damage, loose
connections, chafing and deterioration.

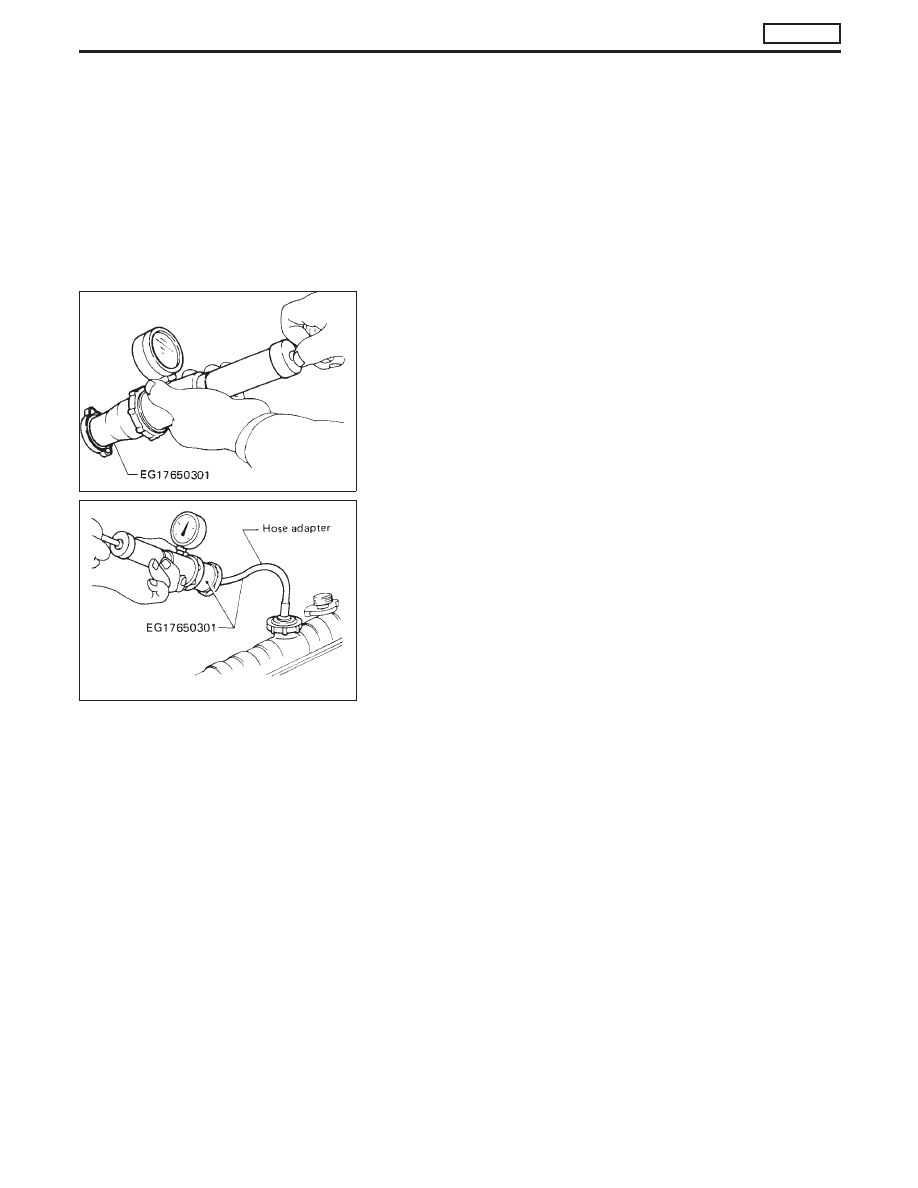

CHECKING RADIATOR CAP

To check radiator cap, apply pressure to the cap with a cap tester.

Radiator cap relief pressure:

78 - 98 kPa
(0.78 - 0.98 bar, 0.8 - 1.0 kg/cm

2

, 11 - 14 psi)

CHECKING COOLING SYSTEM FOR LEAKS

Appear pressure to the cooling system by means of a tester to
check for leakage.

Testing pressure:

157 kPa (1.57 bar, 1.6 kg/cm

2

, 23 psi)

CAUTION:

Higher than the specified pressure may cause radiator dam-
age.

SLC613

SMA990A

ENGINE COOLING SYSTEM

TD27Ti

LC-28

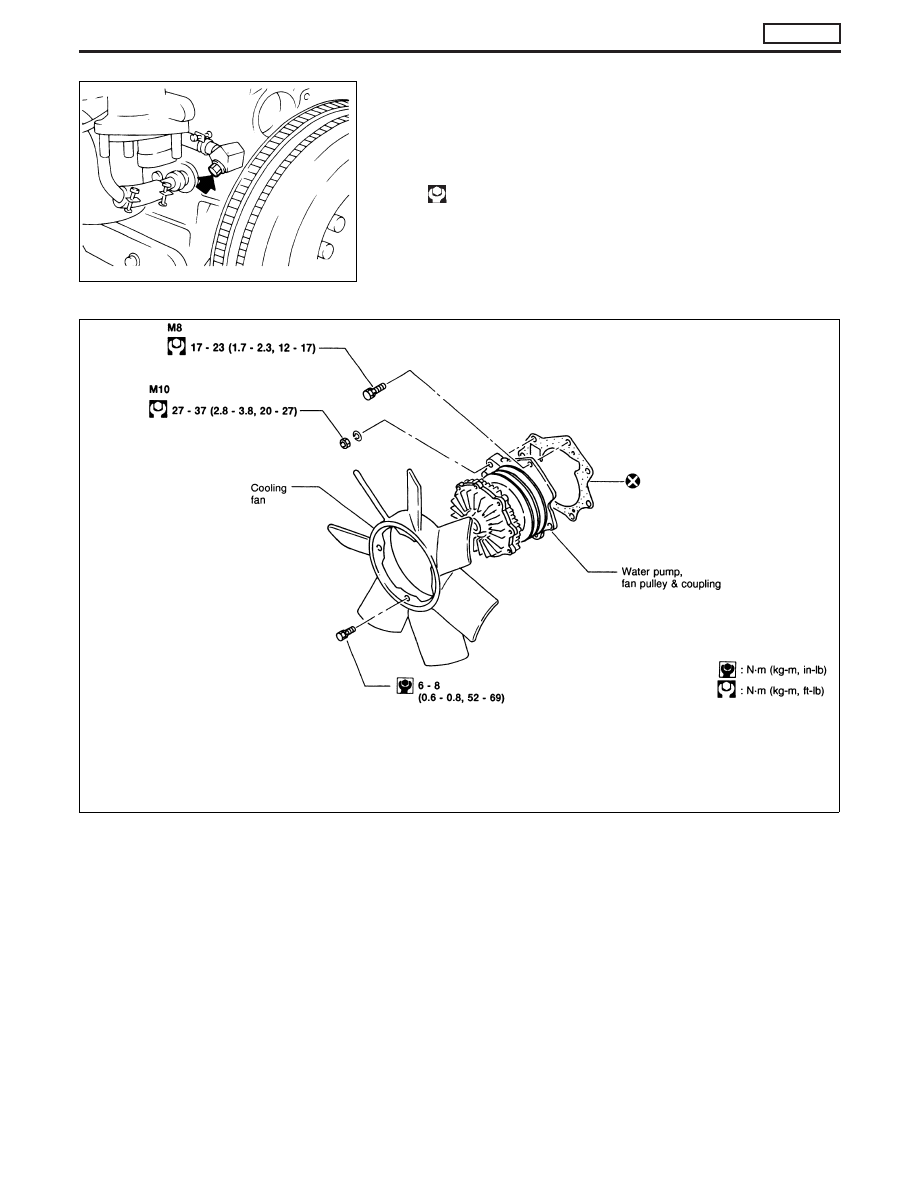

Water Pump

REMOVAL AND INSTALLATION

Drain coolant from drain plugs on cylinder block and radiator.

Cylinder block drain plug:
(Use proper sealant)

: 20 - 29 N

⋅

m (2.0 - 3.0 kg-m, 14 - 22 ft-lb)

CAUTION:

I

When removing water pump assembly, be careful not to
spill coolant on drive belt.

I

Water pump cannot be disassembled and should be
replaced as a unit.

I

Always replace with new gasket.

I

After installing water pump, connect hose and clamp
securely, then check for leaks using radiator cap tester.

NLC012

NLC058

ENGINE COOLING SYSTEM

TD27Ti

LC-29

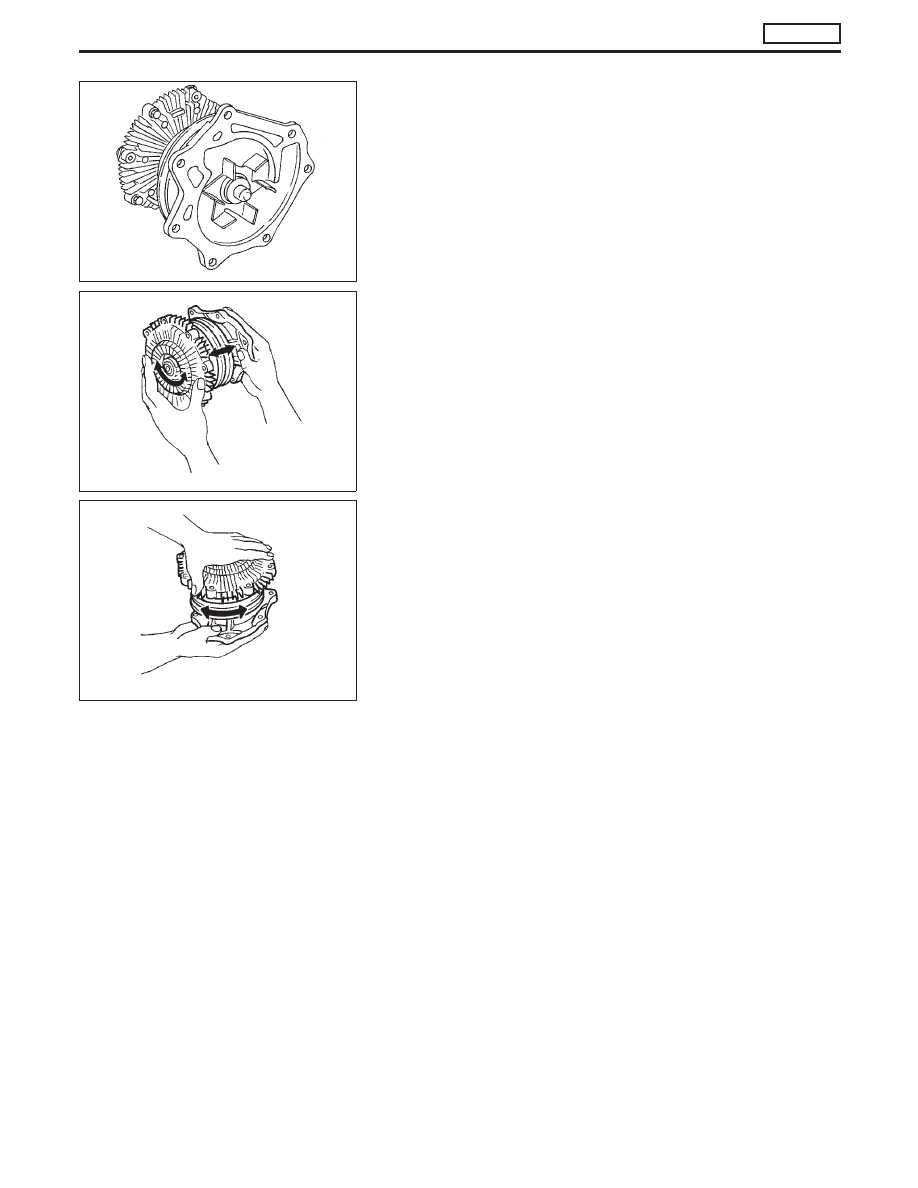

INSPECTION

1. Check for badly rusted or corroded body assembly and vane.

2. Check the water pump bushing for excessive end play and

irregular movement.

3. Check fan coupling for rough operation, oil leakage or bent

bimetal.

The water pump and fan coupling cannot be disassembled and
should be replaced as a unit.

SLC979

SLC244

SLC245

ENGINE COOLING SYSTEM

TD27Ti

Water Pump (Cont’d)

LC-30

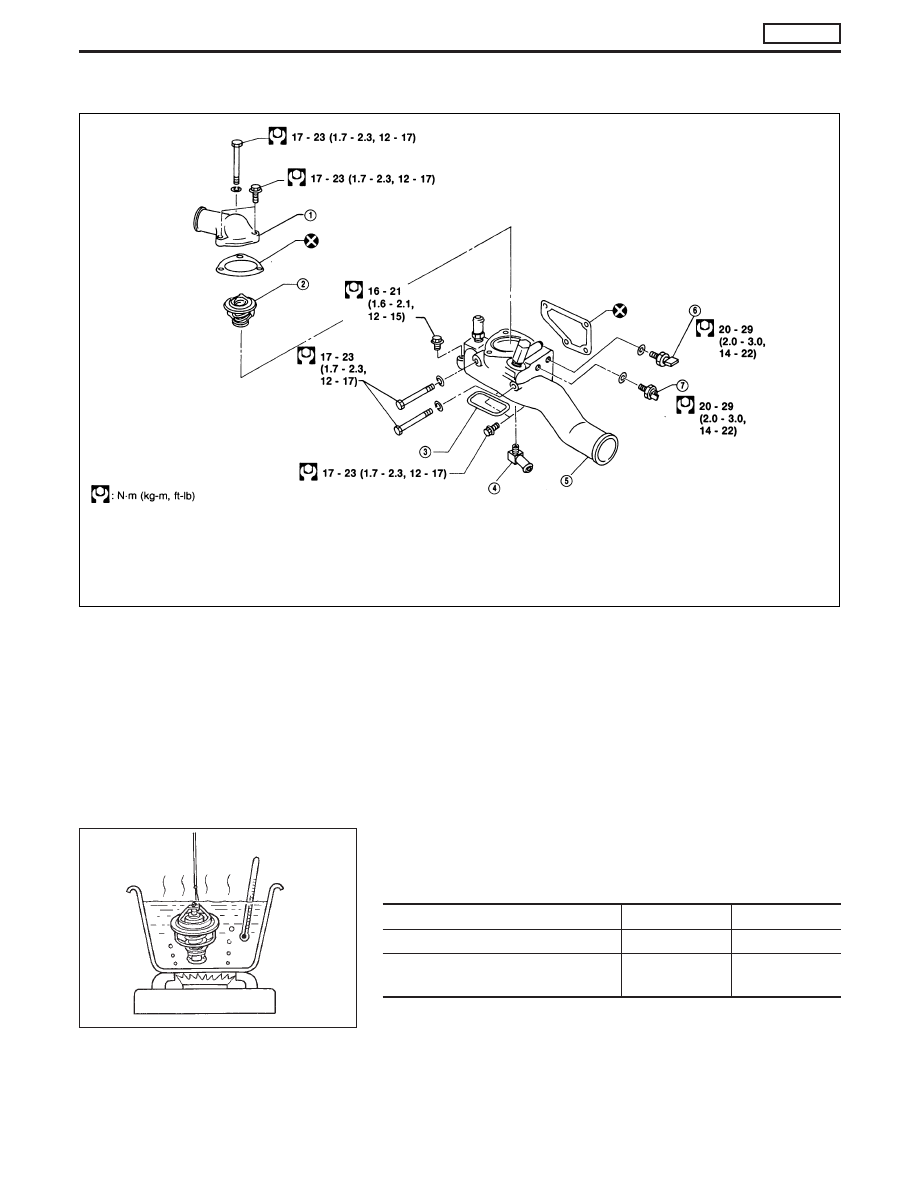

Thermostat

q

1

Water outlet

q

2

Thermostat with jiggle valve

q

3

Rubber seal

q

4

Water connector

q

5

Thermostat housing

q

6

Engine coolant temperature sen-
sor

q

7

Thermal transmitter

CAUTION:

I

After installation, run engine for a few minutes, and check
for leaks.

I

Be careful not to spill coolant over engine compartment.
Place a rag to absorb coolant.

INSPECTION

1. Check for valve seating condition at ordinary temperatures. It

should seat tightly.

2. Check valve opening temperature and maximum valve lift.

Standard type

Optional type

Valve opening temperature

°C (°F)

82 (180)

88 (190)

Max. valve lift

mm/°C (in/°F)

8/95

(0.315/203)

8/100

(0.315/212)

3. Then check if valve closes at 5°C (9°F) below valve opening

temperature.

NLC059

SLC343

ENGINE COOLING SYSTEM

TD27Ti

LC-31
