INSPECTION

I

Check ball joint for turning torque “A”.

Upper ball joint:

31.87 - 199.38 N
(3.25 - 20.33 kg, 7.17 - 44.83 lb)

Lower ball joint:

0 - 67.7 N
(0 - 6.9 kg, 0 - 15.2 lb)

If turning torque A is not within above specifications, replace
ball joint assembly.

I

Check ball joint for turning torque “B”.

Upper ball joint:

1.0 - 4.9 N

⋅

m

(10 - 50 kg-cm, 8.7 - 43.4 in-lb)

Lower ball joint:

0 - 4.9 N

⋅

m

(0 - 50 kg-cm, 0 - 43 in-lb)

If turning torque B is not within above specifications, replace
ball joint assembly.

I

Check ball joint for vertical end play “C”.

Upper ball joint:

1.6 mm (0.063 in) or less

Lower ball joint:

0.5 mm (0.020 in) or less

Replace ball joint if movement is beyond specifications.

I

Check dust cover for damage.
Replace dust cover and dust cover clamp if necessary.

SFA858A

FRONT SUSPENSION

Upper Ball Joint and Lower Ball Joint (Cont’d)

FA-37

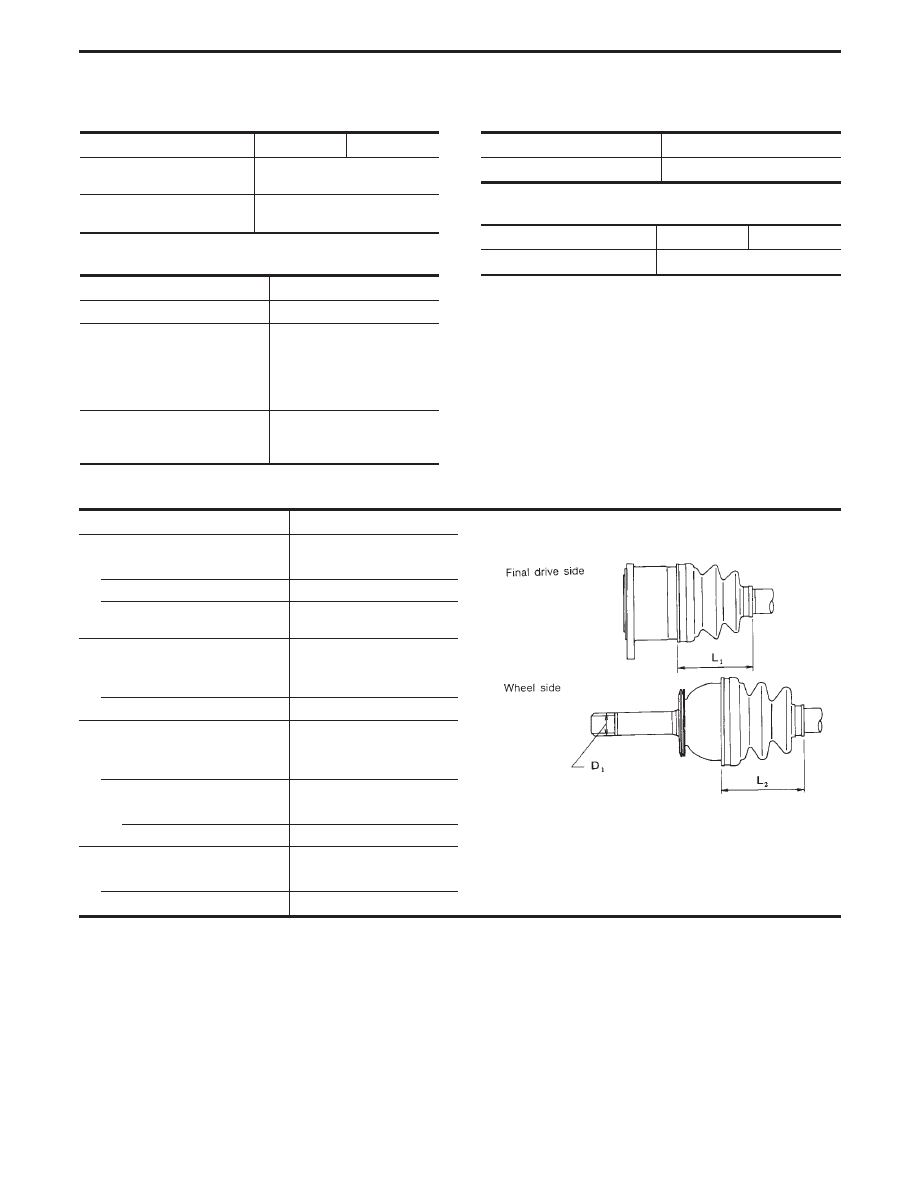

General Specifications

TORSION BAR SPRING

Applied model

Hardtop

Wagon

Spring diameter x length

mm (in)

26.0 x 1,230 (1.024 x 48.43)

Spring constant

N/mm (kg/mm, lb/in)

25.3 (2.58, 144.5)

SHOCK ABSORBER

Applied model

ABS models

Shock absorber type

Non-adjustable (hydraulic)

Damping force

N (kg, lb)

[at 0.3 m (1.0 ft)/sec.]

Extension

2,265±314

(231.0±32.0,

509.2±70.6)

Compression

653±124

(66.6±12.6,

146.8±27.9)

STABILIZER BAR

Applied model

All

Stabilizer bar diameter

mm (in)

29 (1.14)

COMPRESSION ROD

Applied model

Hardtop

Wagon

Rod diameter

mm (in)

23.5 (0.925)

DRIVE SHAFT

Applied model

All

SFA877A

Drive shaft joint type

Final drive side

TS82F

Wheel side

ZF100

Fixed joint axial end play
limit

mm (in)

1.0 (0.039)

Wheel side

Pitch circle diameter serration

mm (in)

27.0 (1.063)

Major diameter (D1)

mm (in)

28.0 (1.102)

Grease

Quality

Nissan genuine grease or

equivalent

Capacity

g (oz)

Final drive side

190 - 210 (6.70 - 7.41)

Wheel side

100 - 120 (3.53 - 4.23)

Boot length

mm (in)

Final drive side (L

1

)

97 - 99 (3.82 - 3.90)

Wheel side (L

2

)

96 - 98 (3.78 - 3.86)

SERVICE DATA AND SPECIFICATIONS (SDS)

FA-38

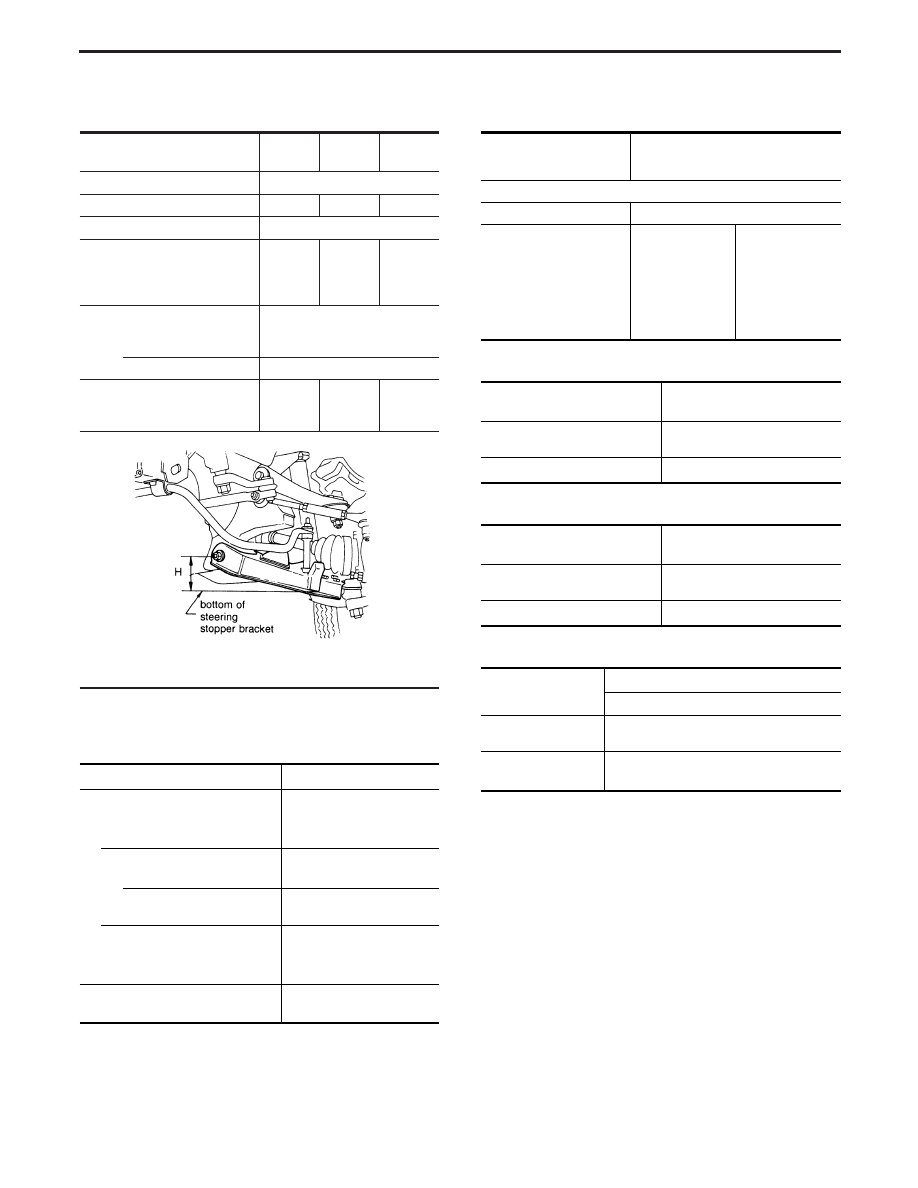

Inspection and Adjustment

WHEEL ALIGNMENT (Unladen *1)

Applied model

Hardtop

Hardtop

van

Wagon

Camber

degree

0°30

′

±30

′

Caster

degree

0°29

′

±30

′

0°30

′

±30

′

0°30

′

±30

′

Kingpin inclination

degree

12°37

′

Total toe-in

Radial tire

mm (in)

3 to 5

(0.12 to

0.20)

3.5 to 5.5

(0.14 to

0.22)

3 to 5

(0.12 to

0.20)

Front wheel turning angle

Full turn

inside

34°27

′

outside

33°38

′

Vehicle posture

Lower arm pivot
height (H)

mm (in)

32

(1.26)

32

(1.26)

31

(1.22)

NFA021

*1: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand tools

and mats in designated positions.

WHEEL BEARING

Axial end play limit

mm (in)

0 (0)

Lock nut

Tightening torque

N

⋅

m (kg-m, ft-lb)

78 - 98 (8 - 10, 58 - 72)

Retightening torque

N

⋅

m (kg-m, ft-lb)

0.5 - 1.5

(0.05 - 0.15, 0.4 -1.1)

Turning resistance at wheel
hub bolt

A

Tightening angle

degree

15° - 30°

Turning resistance at wheel
hub bolt

B

Preload C = B − A

N (kg, lb)

7.06 - 20.99

(0.72 - 2.14, 1.59 - 4.72)

DRIVE SHAFT INSTALLATION

Axial end play

mm (in)

At wheel hub

0.1 - 0.3 (0.004 -0.012)

Available drive shaft end snap rings

Thickness

mm (in)

Part number

1.1 (0.043)

39253-31G10

39253-88G10

1.3 (0.051)

39253-31G11

39253-88G11

1.5 (0.059)

39253-31G12

39253-88G12

1.7 (0.067)

39253-31G13

39253-88G13

1.9 (0.075)

39253-31G14

39253-88G14

2.1 (0.083)

39253-31G15

39253-88G15

2.3 (0.091)

39253-31G16

39253-88G16

UPPER BALL JOINT

Swinging force at cotter pin hole

N (kg, lb)

31.87 - 199.38

(3.25 - 20.33, 7.17 - 44.83)

Rotating torque

N

⋅

m (kg-cm, in-lb)

1.0 - 4.9 (10 - 50, 8.7 - 43.4)

Axial endplay limit

mm (in)

1.6 (0.063)

LOWER BALL JOINT

Swinging force at cotter pin hole

N (kg, lb)

0 - 67.7 (0 - 6.9, 0 - 15.2)

Rotating torque

N

⋅

m (kg-cm, in-lb)

0 - 4.9 (0 - 50, 0 - 43)

Axial end play limit

mm (in)

0.5 (0.020)

WHEEL RUNOUT

Wheel type

Steel

(15

″

)

Radial runout limit

mm (in)

0.5 (0.02)

Lateral runout limit

mm (in)

0.8 (0.031)

SERVICE DATA AND SPECIFICATIONS (SDS)

FA-39
