Nissan Terrano r20e. Manual - part 313

General Specifications

Engine model

TD27Ti

Cylinder arrangement

4, in-line

Displacement

cm

3

(cu in)

2,663 (162.5)

Bore x stroke

mm (in)

96 x 92 (3.8 x 3.6)

Valve arrangement

OHV

Firing order

1-3-4-2

Number of piston rings

Compression

2

Oil

1

Number of main bearings

5

Compression ratio

21.9±0.2

Unit: kPa (bar, kg/cm

2

, psi)/rpm

Compression pressure

Standard

2,942 (29.4, 30, 427)/200

Minimum

2,452 (24.5, 25, 356)/200

Differential limit between
cylinders

294 (2.9, 3, 43)/200

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

EM-143

Inspection and Adjustment

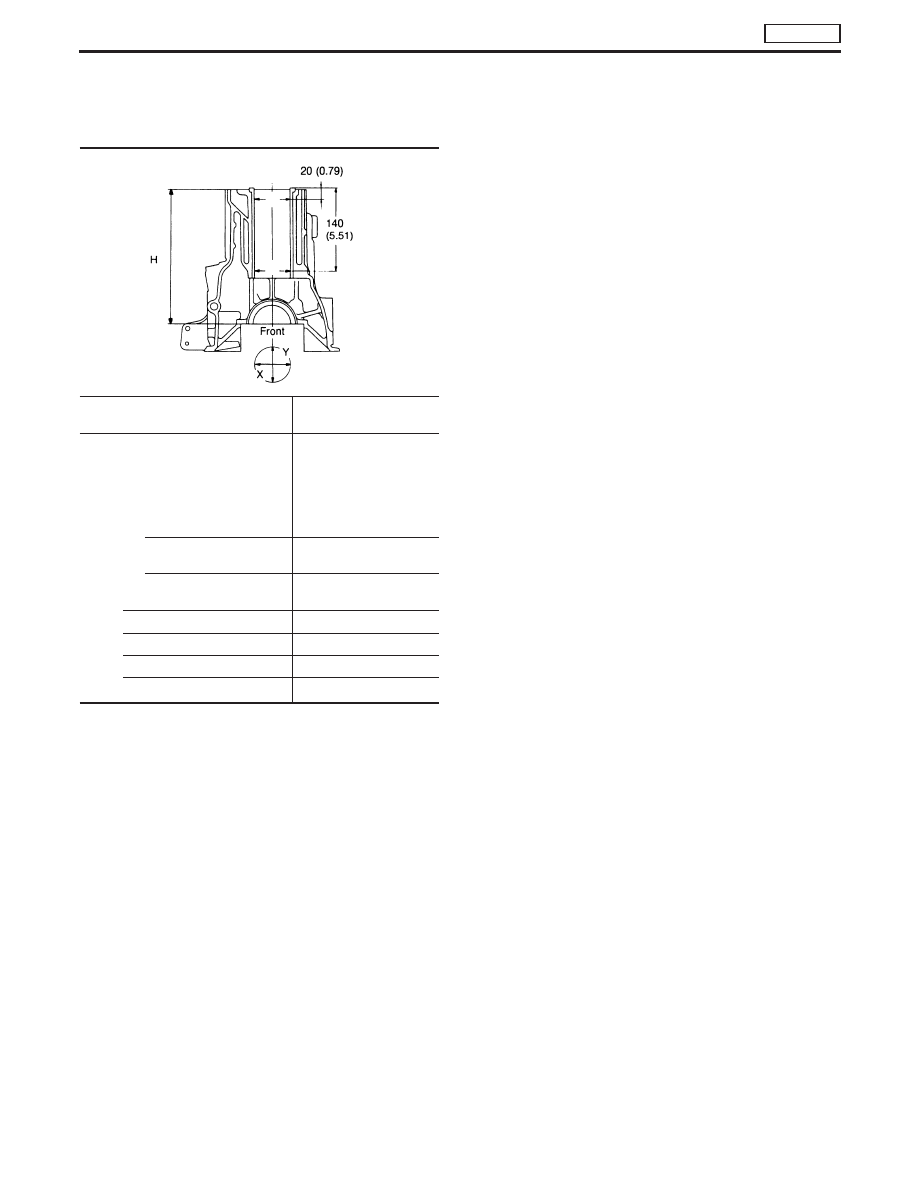

CYLINDER BLOCK AND CYLINDER LINER

Unit: mm (in)

NEM227

Nominal cylinder block height (H) (From
crankshaft center)

549.5 - 550.5

(21.6 - 21.7)

Cylinder bore

Inner diameter

Standard

Grade No. 1

96.000 - 96.010

(3.7795 - 3.7799)

Grade No. 2

96.010 - 96.020

(3.7799 - 3.7803)

Grade No. 3

96.020 - 96.030

(3.7803 - 3.7807)

Wear limit

0.20 (0.0079)

Out-of-round (X − Y)

Less than 0.020 (0.0008)

Taper (A − B)

Less than 0.20 (0.0079)

Division of each cylinder

Less than 0.05 (0.0020)

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

EM-144

VALVE GUIDE

Unit: mm (in)

Standard

Service

Valve guide outside
diameter

12.033 - 12.044

(0.4737 - 0.4742)

—

Valve guide inner diam-
eter (Finished size)

8.00 - 8.015 (0.3150 - 0.3156)

Cylinder head valve
guide hole diameter

12.00 - 12.011

(0.4724 - 0.4729)

—

Interference fit of valve
guide

0.022 - 0.044 (0.0009 - 0.0017)

Standard

Limit

Valve to guide clearance

Intake

0.020 - 0.050

(0.0008 - 0.0020)

0.15 (0.0059)

Exhaust

0.04 - 0.07

(0.0016 - 0.0028)

0.20 (0.0079)

Valve deflection limit

Intake

0.30 (0.0118)

Exhaust

0.40 (0.0157)

VALVE SEAT

Unit: mm (in)

SEM953C

Intake

Outer diameter “D

1

”

44.535 - 44.545

(1.7533 - 1.7537)

Inner diameter “D

2

”

38±0.1

(1.50±0.0039)

Diameter of seat “D

3

”

42.4 - 42.6

(1.669 - 1.677)

Cylinder head valve seat diam-
eter

44.500 - 44.515

(1.7520 - 1.7526)

Valve seat face angle “

φ

”

90°

Exhaust

Outer diameter “D

1

”

Standard

39.535 - 39.545

(1.5565 - 1.5569)

0.2 (0.008) Oversize
(Service)

39.735 - 39.745

(1.5644 - 1.5648)

0.4 (0.016) Oversize
(Service)

39.935 - 39.945

(1.5722 - 1.5726)

Inner diameter “D

2

”

32.9 - 33.1

(1.295 - 1.303)

Diameter of seat “D

3

”

37±0.1

(1.46±0.0039)

Cylinder head valve seat diam-
eter

Standard

39.495 - 39.510

(1.5549 - 1.555)

0.2 (0.008) Oversize

39.695 - 39.710

(1.5628 - 1.5634)

0.4 (0.016) Oversize

39.895 - 39.910

(1.5707 - 1.5713)

Valve seat face angle “

φ

”

90°

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

Inspection and Adjustment (Cont’d)

EM-145

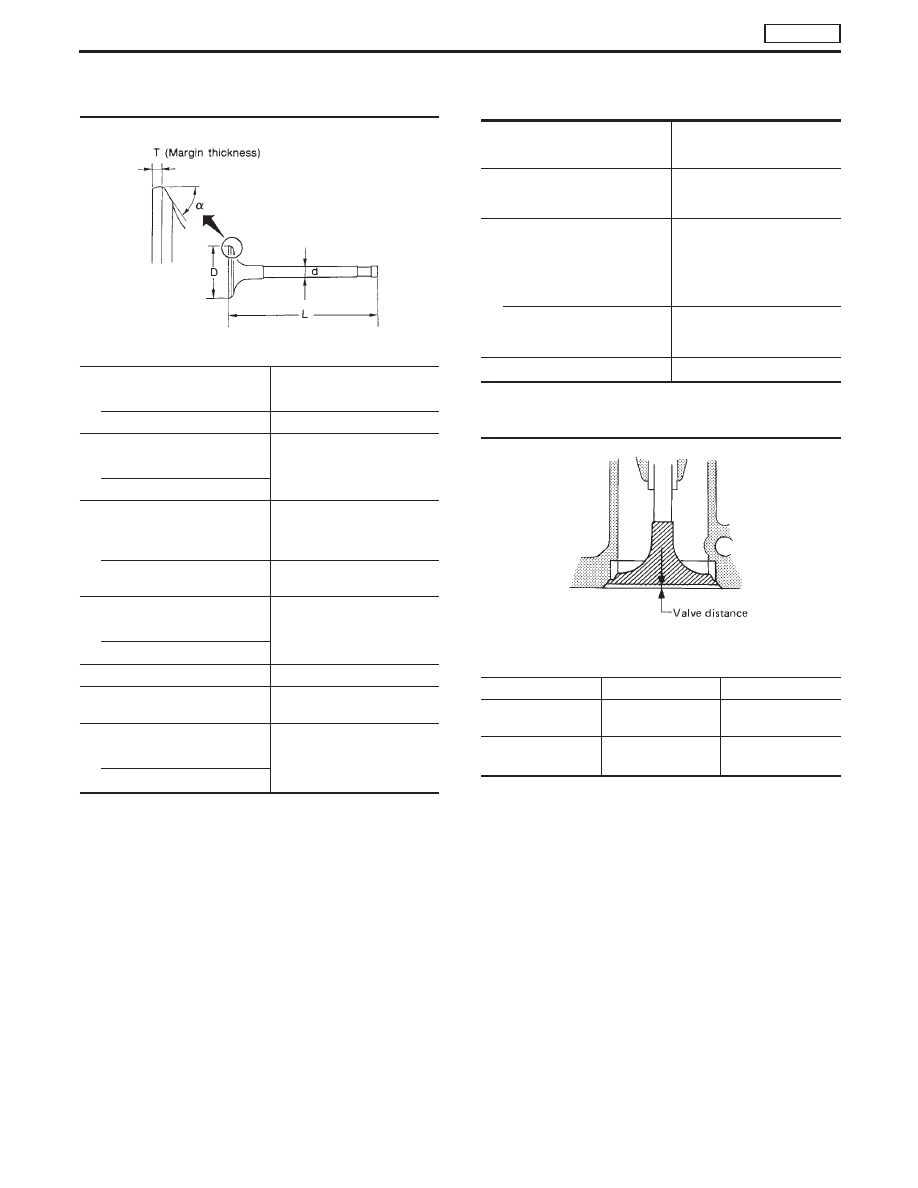

VALVE

Unit: mm (in)

SEM188

Valve head diameter “D”

Intake

42.5 (1.67)

Exhaust

37 (1.5)

Valve length “L”

Intake

117 (4.61)

Exhaust

Valve stem diameter “d”

Intake

7.965 - 7.980

(0.3136 - 0.3142)

Exhaust

7.945 - 7.960

(0.3128 - 0.3134)

Valve seat angle “

α

”

Intake

45° - 45°30

′

Exhaust

Valve margin “T” limit

1.5 (0.059)

Valve stem end surface grinding
limit

0.2 (0.008)

Valve clearance (Hot)

Intake

0.25 (0.01)

Exhaust

VALVE SPRING

Free length

mm (in)

Painted red

53.80 (2.118)

Pressure height

mm/N (mm/kg, in/lb)

31.8/713.0 - 788.5

(31.8/72.7 - 80.4,

1.252/160.3 - 177.3)

Assembled height

mm/N (mm/kg, in/lb)

Standard

42.3/314.8 - 361.9

(42.3/32.1 - 36.9,

1.665/70.8 - 81.4)

Limit

42.3/296.2
(42.3/30.2,

1.665/66.6)

Out of square

mm (in)

2.0 (0.079)

CYLINDER HEAD TO VALVE DISTANCE

Unit: mm (in)

SEM724C

Standard

Limit

Intake

0.79 - 1.19

(0.0311 - 0.0469)

Less than 1.75

(0.0689)

Exhaust

0.80 - 1.20

(0.0315 - 0.0472)

Less than 1.75

(0.0689)

SERVICE DATA AND SPECIFICATIONS (SDS)

TD27Ti

Inspection and Adjustment (Cont’d)

EM-146
