RHD MODELS

YEL132D

AUDIO

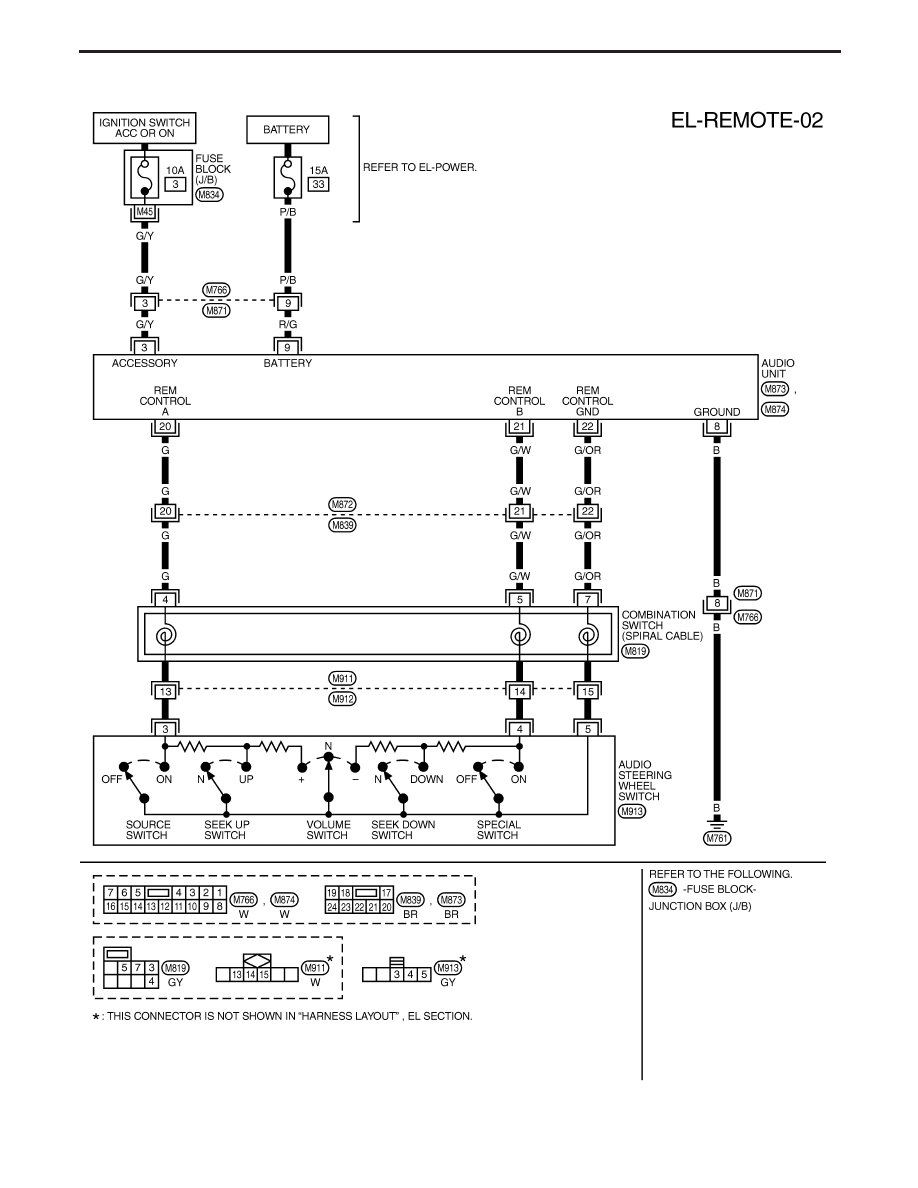

Wiring Diagram — REMOTE — (Cont’d)

EL-123

Trouble Diagnoses

Symptom

Possible cause

Repair order

Radio inoperative (no digital
display and no sound from
speakers).

1. 10A Fuse

2. Poor radio case ground
3. Radio

1. Check 10A fuse [No. 3 , located in fuse block (J/B)].

Turn ignition switch ON and verify battery positive volt-
age is present at terminal

q

3

of radio.

2. Check radio case ground.
3. Remove radio for repair.

Radio controls are
operational, but no sound is
heard from any speaker.

1. Radio output
2. Radio

1. Check radio output voltages.
2. Remove radio for repair.

Radio presets are lost when
ignition switch is turned OFF.

1. 15A fuse

2. Radio

1. Check 15A fuse [No. 35 , located in fuse and fusible

box] and verify battery positive voltage is present at
terminal

q

9

of radio.

2. Remove radio for repair.

Individual speaker is noisy or
inoperative.

1. Speaker
2. Radio output
3. Speaker circuit

4. Radio

1. Check speaker.
2. Check radio output voltages.
3. Check wires for open or short between radio and

speaker.

4. Remove radio for repair.

Radio stations are weak or
noisy.

1. Antenna
2. Poor radio ground
3. Radio

1. Check antenna.
2. Check radio ground.
3. Remove radio for repair.

Radio generates noise in AM
and FM modes with engine
running.

1. Poor radio ground
2. Loose or missing ground bonding

straps

3. Ignition condenser or rear window

defogger noise suppressor con-
denser

4. Alternator
5. Ignition coil or secondary wiring
6. Radio

1. Check radio ground.
2. Check ground bonding straps.

3. Replace ignition condenser or rear window defogger

noise suppressor condenser.

4. Check alternator
5. Check ignition coil and secondary wiring.
6. Remove radio for repair.

Radio generates noise in AM
and FM modes with accesso-
ries on (switch pops and
motor noise).

1. Poor radio ground
2. Antenna
3. Accessory ground
4. Faulty accessory

1. Check radio ground.
2. Check antenna.
3. Check accessory ground.
4. Replace accessory.

AUDIO

EL-124

CD AUTOCHANGER

Symptom

Possible cause

Repair order

No play of the CD after CD play
button is pushed.

1. Radio

(The radio is not working.)

2. Harness connection

(Magazine does not eject.)

3. Discs

4. Magazine does not eject or a

disc remains in CD player.

5. Changer

1. Remove the radio for repair.

2. Check harness connection.

3. Inspect disc.

(Refer to testing magazines and discs.)

4. Reset the changer.

(Disconnect harness connector at the changer and
reconnect after 30 sec.)

5. Remove the changer for repair.

CD skipping.

1. Rough road driving
2. Discs

3. Bracket

4. Changer

1. System is not malfunctioning.
2. Inspect discs.

(Refer to testing magazines and discs.)

3. Check and repair bracket and installation of

changer.

4. Remove the changer for repair.

Error code [NO DISC] is shown on
the radio after CD play button is
pressed.

1. Magazine setting
2. Magazine

3. Changer

1. Confirm the magazine is pushed completely.
2. Inspect magazine.

(Refer to testing magazines and discs.)

3. Remove the changer for repair.

Testing magazines and discs

1. Confirm discs are installed correctly into the magazine (not upside down).
2. Visually inspect/compare the customer’s discs with each other and other discs.

Identify any of the following conditions:

I

Discs with a large outside diameter. [Normal size is 120 mm (4.72 in).]

I

Discs with rough or lipped edges.

I

Discs with excessive thickness [Normal size is 1.2 mm (0.047 in).]

I

Discs with scratches, abrasions, or pits on the surface.

I

Discs with grease/oil, fingerprints, foreign material.

I

Discs are warped due to excessive heat exposure.

3. Slide/place the discs in and out of the various magazine positions.

Identify any discs and/or positions that require additional force for placement/ejection. If interference
(sticking, excessive tensions) is found, replace the magazine or the discs.

Note:

I

Discs which are marginally out of specification (ex. dirty, scratched and so on) may play correctly
on a home stereo.
However, when used in the automative environment skipping may occur due to the added vehicle
movement and/or vibration due to road conditions. Autochangers should not be replaced when
discs are at fault.

I

Use a soft damp cloth to wipe the discs starting from the center outward in radial direction. Never
use chemical cleaning solutions to clean the discs.

AUDIO

Trouble Diagnoses (Cont’d)

EL-125

Inspection

SPEAKER

1. Disconnect speaker harness connector.
2. Measure the resistance between speaker terminals

q

1

and

q

2

.

I

The resistance should be 2 - 4

Ω

.

3. Using jumper wires, momentarily connect a 9V battery between speaker terminals

q

1

and

q

2

.

I

A momentary hum or pop should be heard.

ANTENNA

Using a jumper wire, clip an auxiliary ground between antenna and body.

I

If reception improves, check antenna ground (at body surface).

I

If reception does not improve, check main feeder cable for short circuit or open circuit.

RADIO

All voltage inspections are made with:

I

Ignition switch ON or ACC

I

Radio ON

I

Radio connected (If removed for inspection, supply a ground to the case using a jumper wire.)
