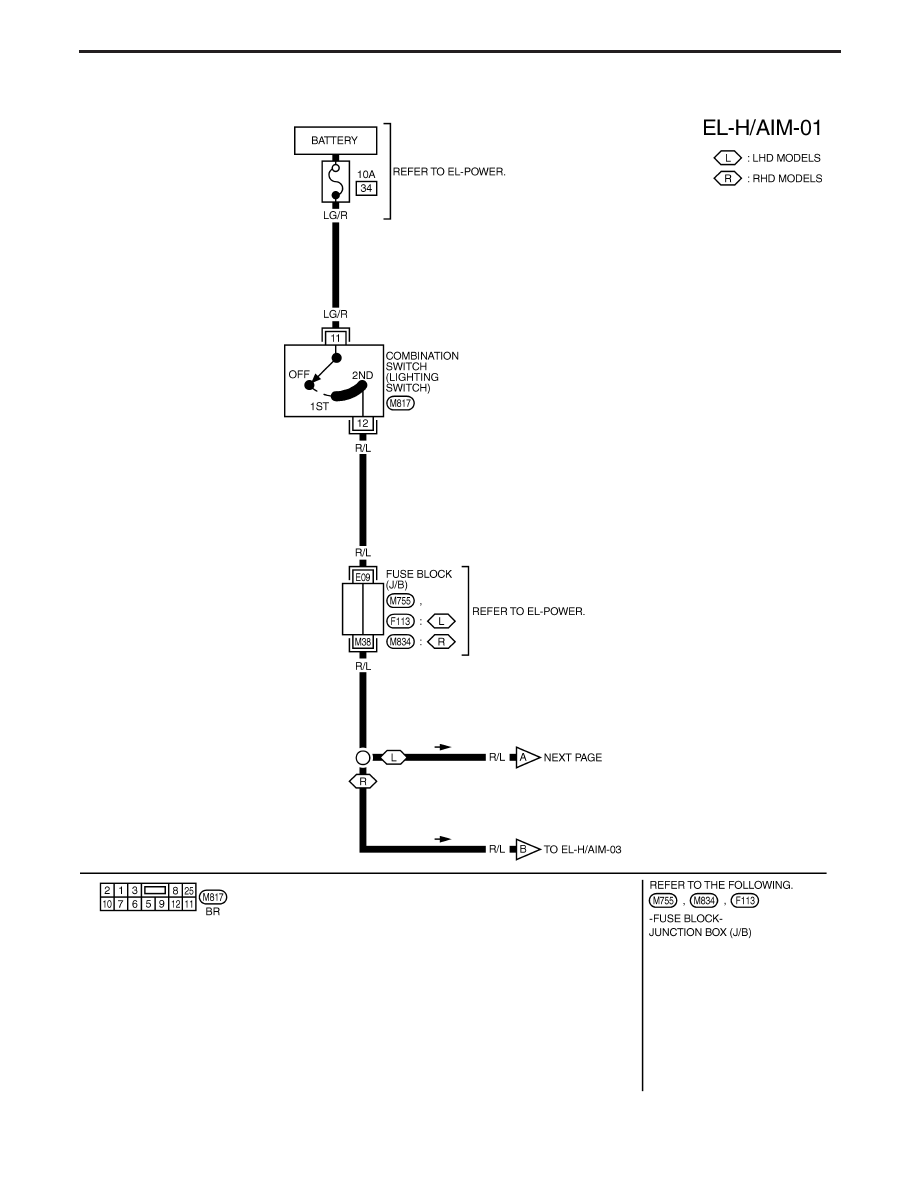

Wiring Diagram — H/AIM —

YEL068D

HEADLAMP — Headlamp Aiming Control —

EL-39

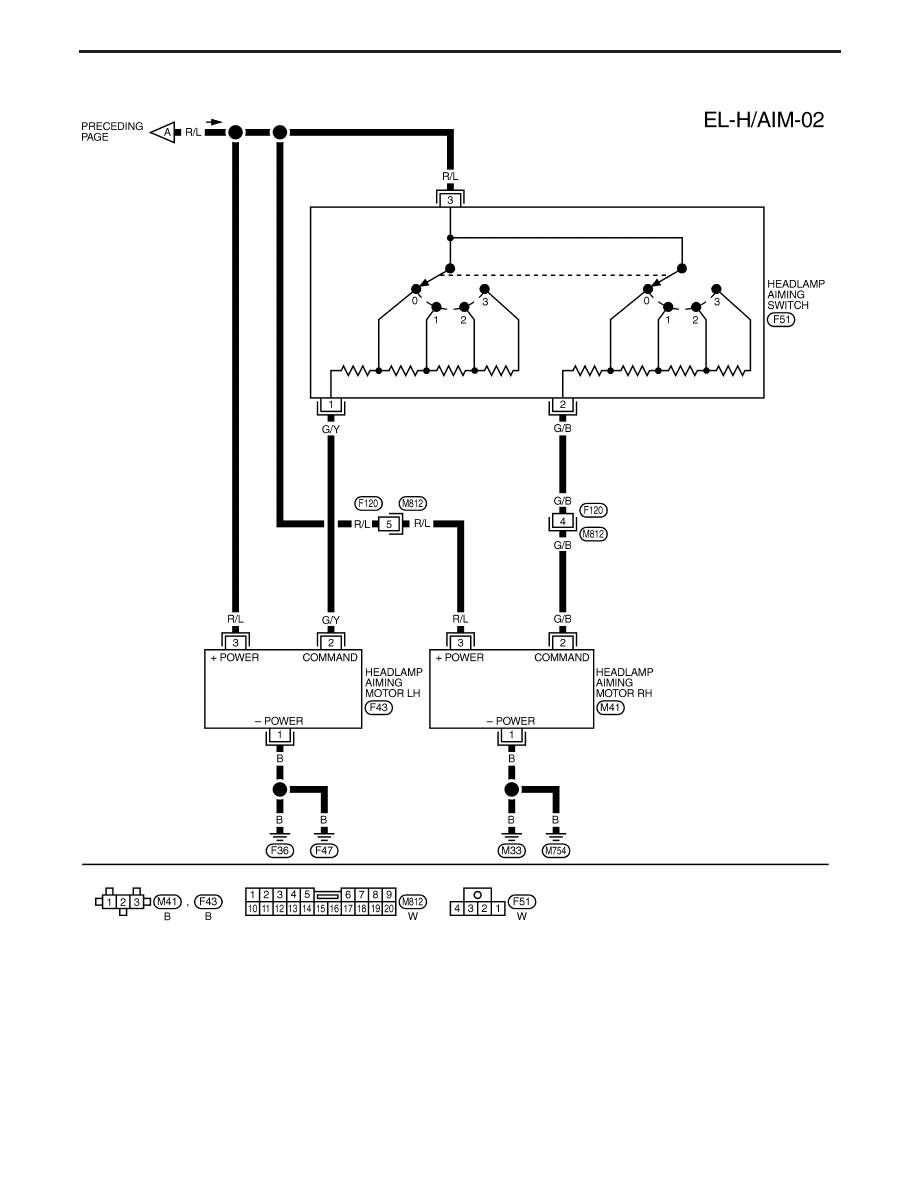

LHD MODELS

YEL069D

HEADLAMP — Headlamp Aiming Control —

Wiring Diagram — H/AIM — (Cont’d)

EL-40

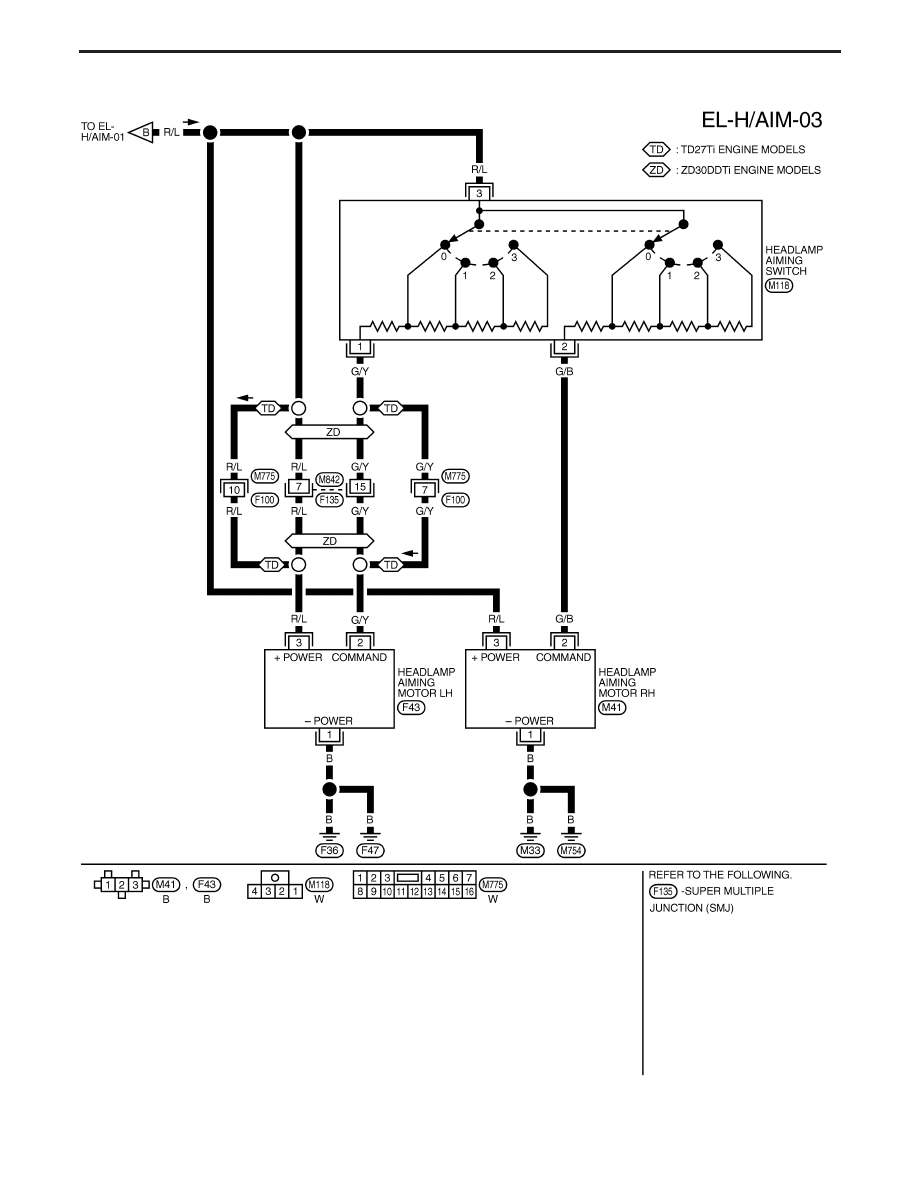

RHD MODELS

YEL070D

HEADLAMP — Headlamp Aiming Control —

Wiring Diagram — H/AIM — (Cont’d)

EL-41

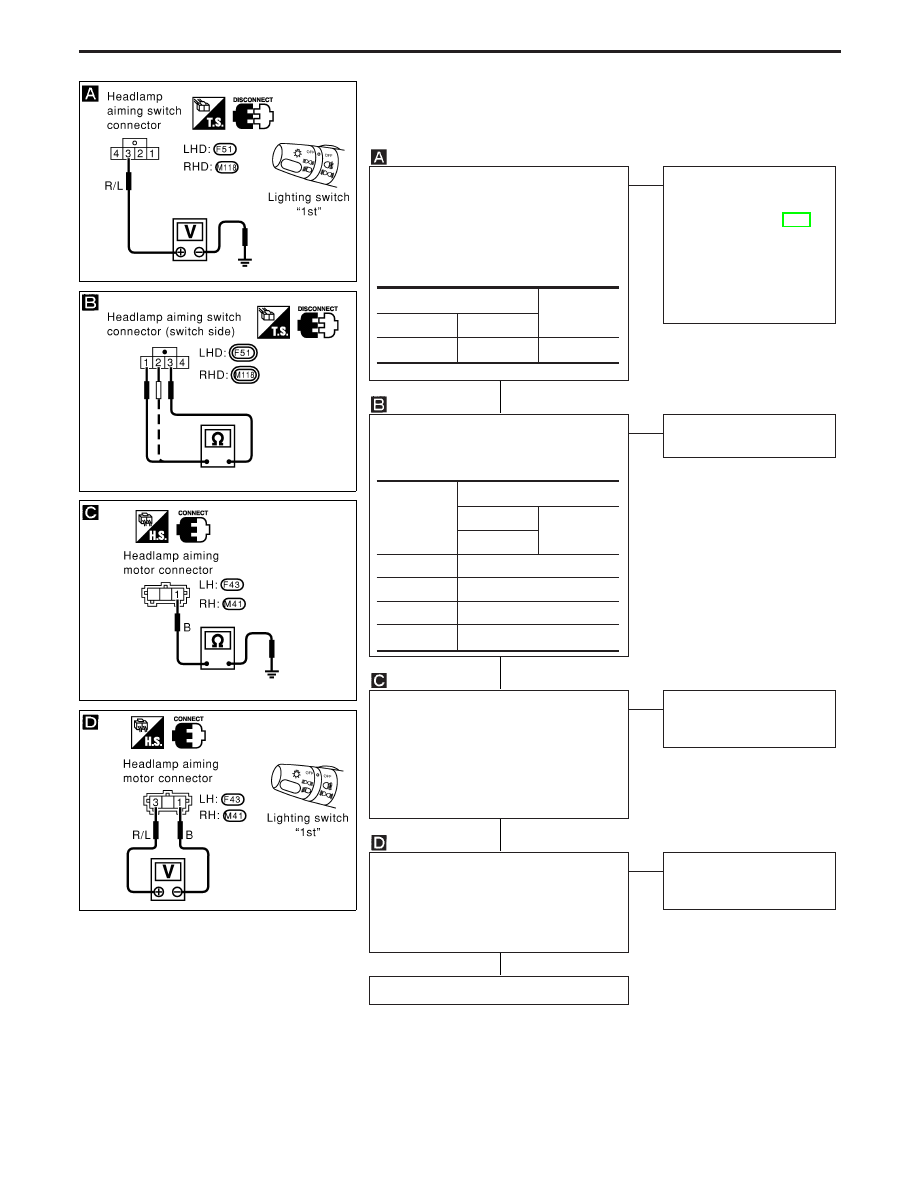

Trouble Diagnoses

SYMPTOM: Headlamp aiming does not operate.

POWER SUPPLY CIRCUIT CHECK
(For aiming switch)

I

Disconnect headlamp aiming switch
connector.

I

Turn lighting switch to 1st. position.

Check if voltage between headlamp aim-
ing switch connector terminal

q

3

and body

ground.

OK

E

NG

Check the following:

I

10A fuse at fuse block
(Refer to “POWER SUP-
PLY ROUTING”, EL-6).

I

Condition and operation
of ignition switch.

I

Battery charge condition.

If NG, replace 10A fuse,
recharge battery or repair
ignition switch.

AIMING SWITCH CHECK
Check resistance between headlamp aim-
ing switch connector (switch side) termi-
nals

q

1

/

q

2

and

q

3

at each switch position.

OK

E

NG

Replace headlamp aiming
switch

GROUND CIRCUIT CHECK FOR AIMING
MOTOR

I

Connect headlamp aiming switch con-
nector.

Check continuity between headlamp aim-
ing motor connector terminal

q

1

and body

ground.

Continuity exists ... OK

OK

E

NG

Repair harness or connec-
tors between aiming motor
and body ground.

POWER SUPPLY CIRCUIT CHECK
(For aiming motor unit)

I

Turn lighting switch to 1st. position

Check if 12 volts exist between headlamp
aiming motor connector terminals

q

1

and

q

3

.

OK

E

NG

Check harness between
headlamp aiming switch
and aiming motor unit.

Replace aiming motor unit.

Voltmeter terminals

Voltage [V]

(+)

(−)

q

3

Ground

Approx. 12

Switch

position

Ohmmeter terminals

q

1

q

3

q

2

0

below 10

Ω

1

743 — 757

Ω

2

1,274 — 1,298

Ω

3

1,545 — 1,575

Ω

YEL289D

YEL290D

YEL291D

YEL292D

H

H

H

H

HEADLAMP — Headlamp Aiming Control —

EL-42
