YEL208D

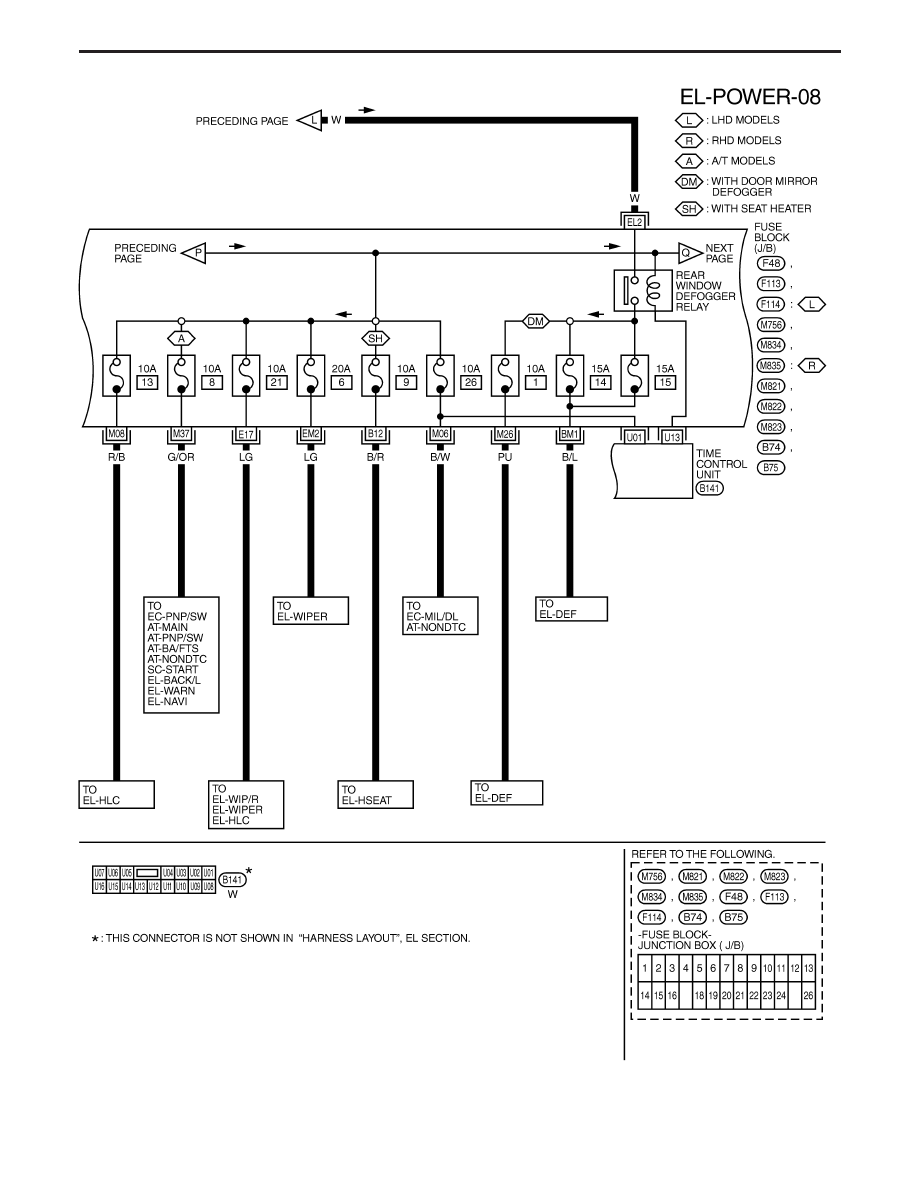

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-15

YEL209D

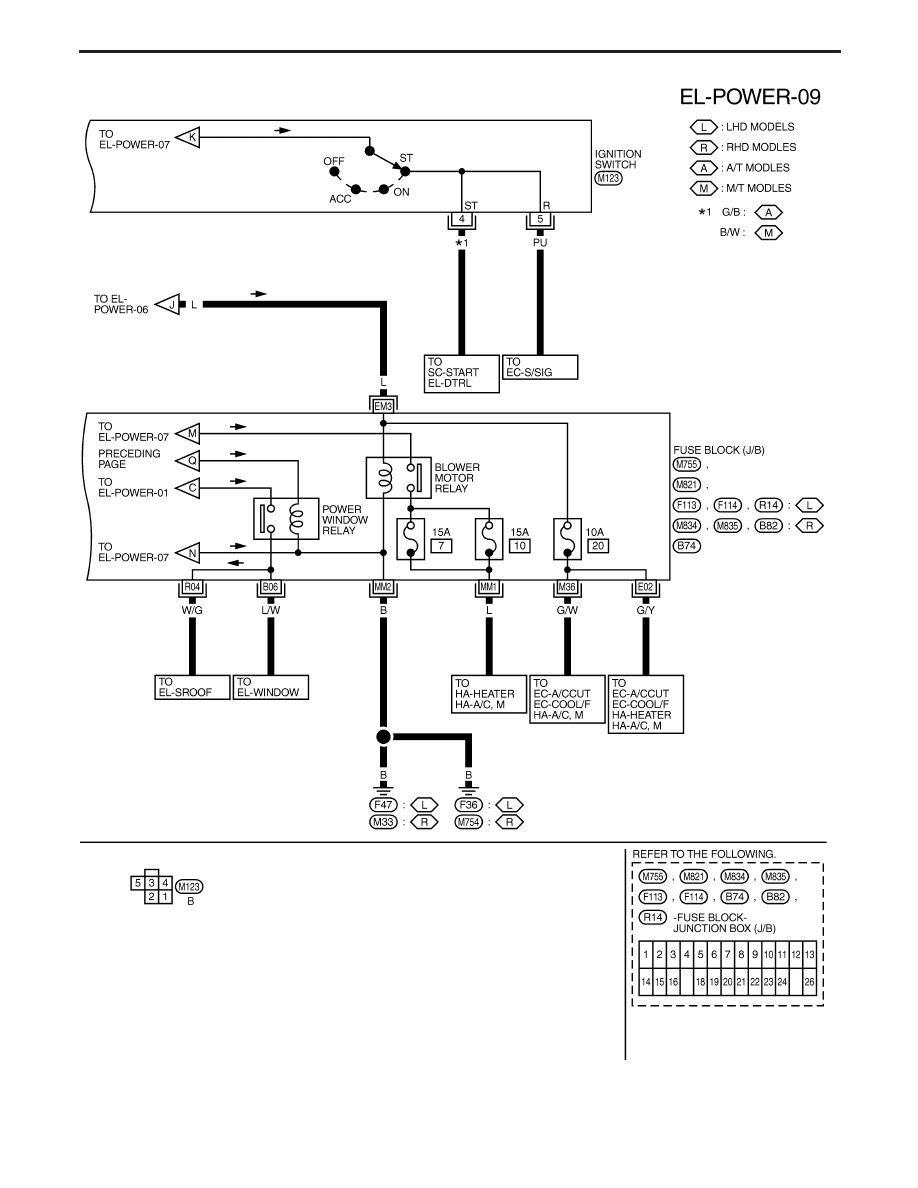

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-16

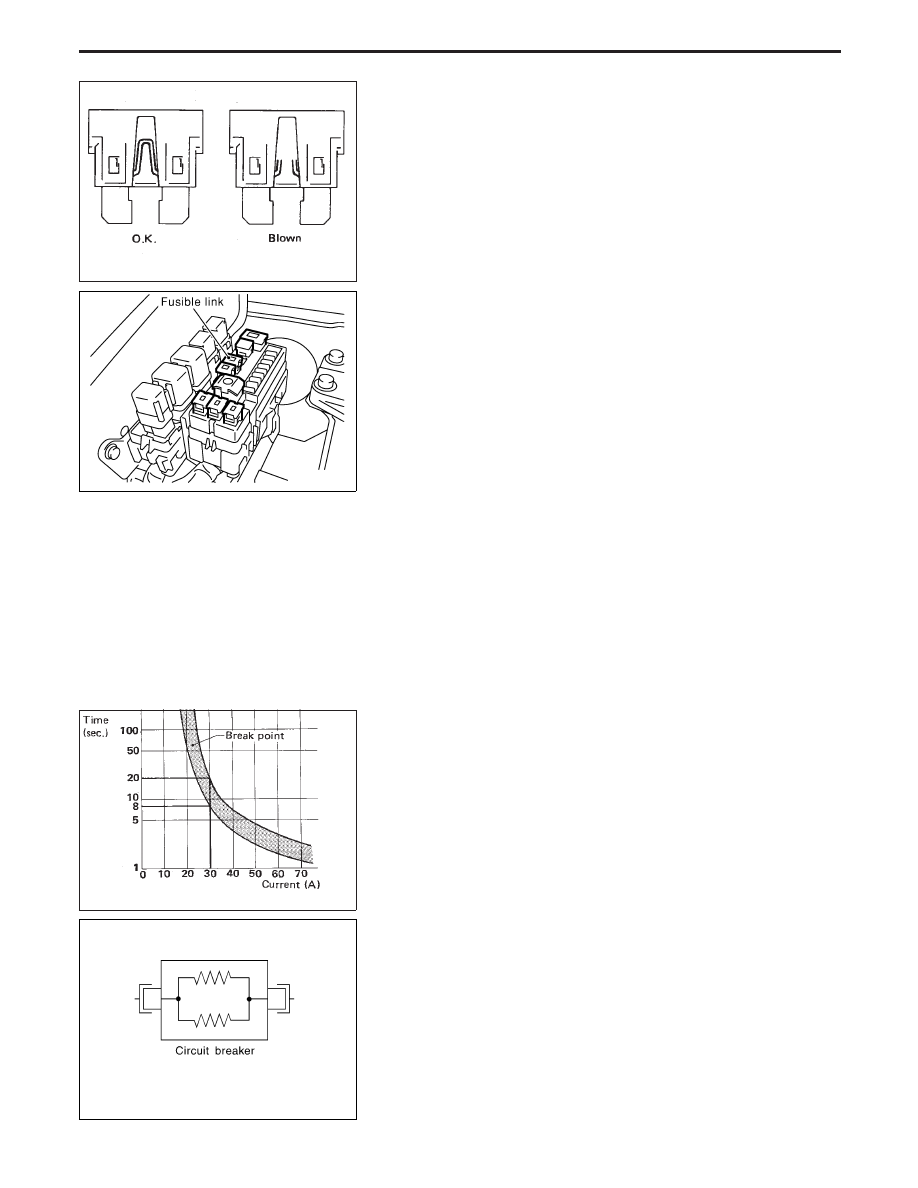

Fuse

a. If fuse is blown, be sure to eliminate cause of problem before

installing new fuse.

b. Use fuse of specified rating. Never use fuse of more than speci-

fied rating.

c. Do not install fuse in oblique direction; always insert it into fuse

holder properly.

d. Remove fuse for clock if vehicle is not used for a long period

of time.

Fusible Link

A melted fusible link can be detected by visual inspection. If its
condition is questionable, use circuit tester or test lamp.

CAUTION:

I

If fusible link should melt, it is possible that critical circuit
(power supply or large current carrying circuit) is shorted.
In such a case, carefully check and eliminate cause of
problem.

I

Never wrap periphery of fusible link with vinyl tape.
Extreme care should be taken with this link to ensure that
it does not come into contact with any other wiring har-
ness or vinyl or rubber parts.

Circuit Breaker Inspection

For example, when current is 30A, the circuit is broken within 8 to
20 seconds.

CIRCUIT BREAKER (PTC THERMISTOR TYPE)

The PTC thermistor generates heat in response to current flow. The
temperature (and resistance) of the thermistor element varies with
current flow. Excessive current flow will cause the element’s tem-
perature to rise. When the temperature reaches a specified level,
the electrical resistance will rise sharply to control the circuit cur-
rent.
Reduced current flow will cause the element to cool. Resistance
falls accordingly and normal circuit current flow is allowed to
resume.

SEL954J

YEL601D

SBF284E

SEL109W

POWER SUPPLY ROUTING

EL-17

EFC HARNESS LHD MODELS

GROUND

CONNECT TO

CONN.

NO.

CELL CODE

F129/F128

4WD SWITCH (TD27Ti)

E150

EL-WARN

BRAKE SWITCH

F101

EC-BRK/SW

DATA LINK CONNECTOR

F115

EC-MIL/DL

ECM

F134

EC-MAIN, EC-VSS, EC-BRK/SW,
EC-MIL/DL

NATS IMMU (TD27Ti)

F58

EL-NATS

VEHICLE SPEED SENSOR

E140

EC-VSS, EL-METER

F47/F36

AIR BAG DIAGNOSIS SENSOR UNIT

B106

RS-SRS

BRAKE FLUID LEVEL SWITCH

F3

EL-WARN

COMBINATION METER

F118

EC-VSS, AT-VSSMTR, EL-H/LAMP,
EL-DTRL, EL-F/FOG, EL-R/FOG,
EL-ILL, EL-TURN, EL-METER,
EL-WARN, EL-CLOCK, BR-ABS,
RS-SRS

COOLING FAN MOTOR

F40

EC-COOL/F

DATA LINK CONNECTOR

F115

EC-MIL/DL, AT-NONDTC

FRONT FOG LAMP LH

F44

EL-F/FOG

FRONT TURN SIGNAL LAMP LH

F37

EL-TURN, EL-THEFT

FUSE BLOCK (J/B)

F114

EL-F/FOG, EL-INT/L, EL-TURN,
EL-CHIME, EL-DEF, EL-SROOF,
EL-WINDOW, EL-D/LOCK, EL-S/
LOCK, EL-MULTI, EL-THEFT,
HA-A/C, M, HA-HEATER

HAZARD SWITCH (TYPE 1)

F140

EL-TURN

HAZARD SWITCH (TYPE 2)

F152

EL-TURN

HEADLAMP AIMING MOTOR LH

F43

EL-H/AIM

HEADLAMP CLEANER MOTOR

F103

EL-HLC

HEADLAMP LH

F42

EL-H/LAMP, EL-DTRL

HEADLAMP RELAY LH

F111

EL-H/LAMP, EL-DTRL

PARKING LAMP LH

F41

EL-TAIL/L

SIDE TURN SIGNAL LAMP LH

F104

EL-TURN, EL-THEFT

F53

AUDIO UNIT (TYPE 1)

F139

EL-ILL, EL-AUDIO

AUDIO UNIT (TYPE 2)

F153

EL-ILL, EL-AUDIO, EL-REMOTE

CD AUDIO CHANGER

F155

EL-AUDIO

F2

ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT)

F29

BR-ABS

EFC HARNESS RHD MODELS

GROUND

CONNECT TO

CONN.

NO.

CELL CODE

F47/F36

FRONT FOG LAMP LH

F44

EL-F/FOG

FRONT TURN SIGNAL LAMP LH

F37

EL-TURN, EL-THEFT

HEADLAMP AIMING MOTOR LH

F43

EL-H/AIM

HEADLAMP CLEANER MOTOR

F103

EL-HLC

HEADLAMP LH

F42

EL-H/LAMP

HEADLAMP RELAY LH

F111

EL-H/LAMP

PARKING LAMP LH

F41

EL-TAIL/L

SIDE TURN SIGNAL LAMP LH

F104

EL-TURN, EL-THEFT

F2

ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT)

F29

BR-ABS

GROUND DISTRIBUTION
