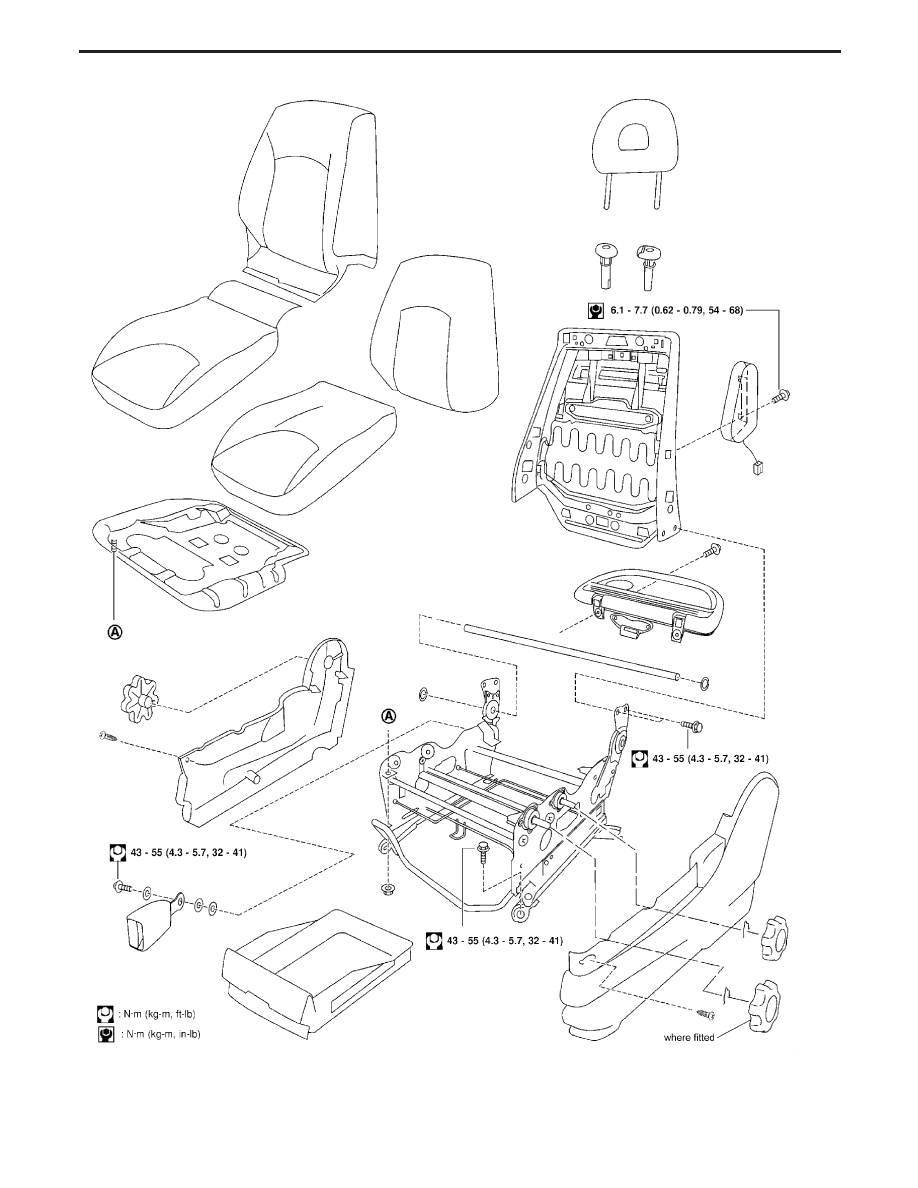

NBT177

FRONT SEAT

Removal and Installation (Cont’d)

BT-35

Heated Seat

★

For Wiring Diagram, refer to EL-128, “HEATED SEAT” for details.

Active Head Restraint

The active head restraint system is designed so that the headrest
instantaneously moves towards the front upper direction by utiliz-
ing the force at the seatback during a rear-end collision.
As a result, the occupant’s head is protected from being
overextended, reducing the chance for neck injury as much as
possible.
Seat with active head restraint have the labels shown in figures at
left.

OPERATION OUTLINE

When the seatback receives a sharp backward force during a rear-
end collision, the input plate moves with the link rotating center as
a pivot. The headrest will then move towards the front upper direc-
tion with the center of the sliding roller as a pivot.
As the backward force on the seatback is eliminated, spring tension
returns the headrest to its original position.

SBT014A

SBT888

FRONT SEAT

BT-36

Removal and Installation

I

When removing or installing the seat trim, handle carefully to keep dirt out and avoid damage.

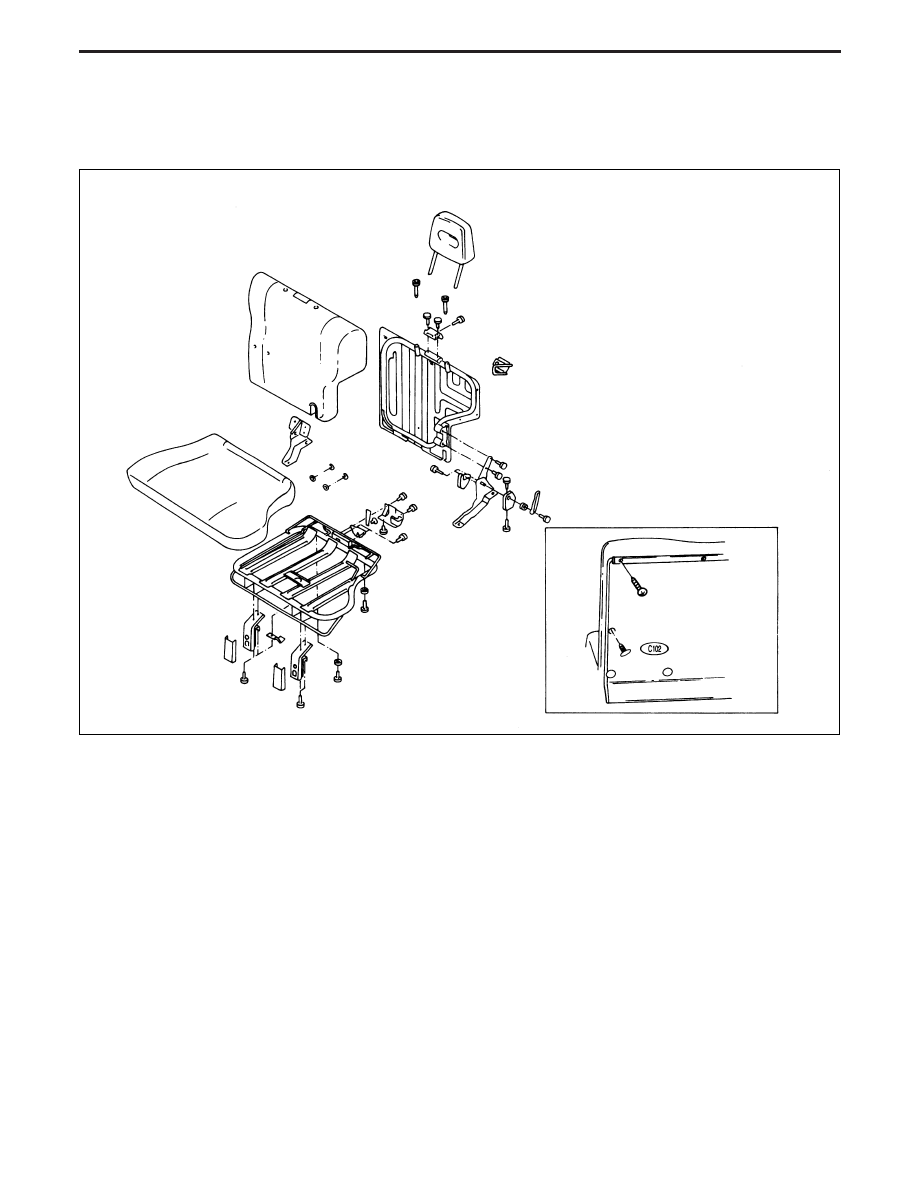

TYPE 1 (HARDTOP)

EBF024

SECOND SEAT

BT-37

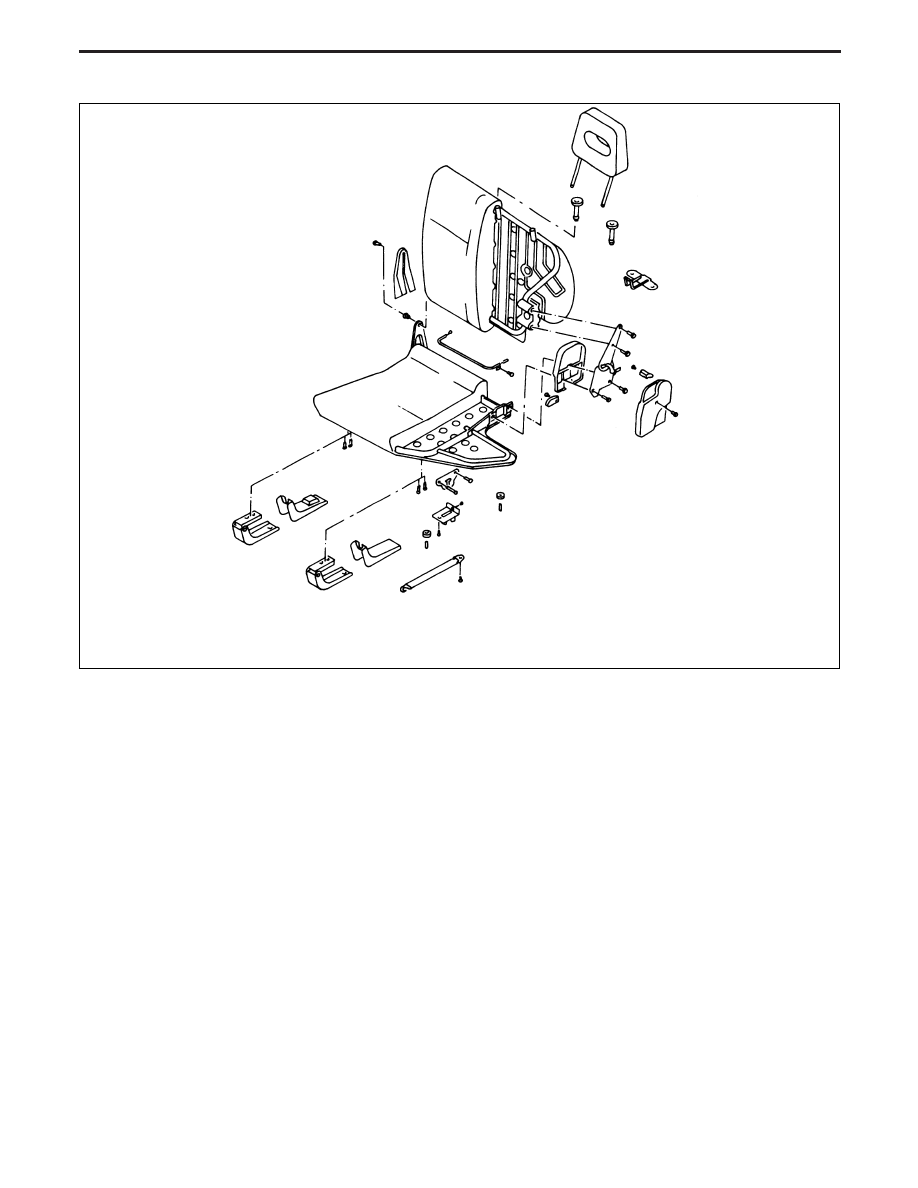

TYPE 2 (WAGON)

EBF025

SECOND SEAT

Removal and Installation (Cont’d)

BT-38
